Budowa i zasada działania wózka widłowego

Wózki widłowe, powszechnie znane jako widlaki, stanowią ważny element sprawnie działającej logistyki w magazynach i halach przemysłowych. Ułatwiają transport, podnoszenie oraz składowanie ładunków o zróżnicowanych rozmiarach i ciężarze. Bez wątpienia stanowią kluczowe narzędzie dla efektywnego przenoszenia ładunków o różnych gabarytach i konstrukcjach. Na rynku dostępna jest szeroka gama rozwiązań z kategorii „wózki widłowe” - od prostych paletowych wózków ręcznych po zaawansowane systemy wysokiego składowania lub pojazdy poruszające się w pełni automatycznie.

Ogólna budowa wózka widłowego

Zanim przejdziemy do szczegółów dotyczących budowy wózków widłowych, warto zacząć od ogólnych informacji na temat ich składu. Główne części każdego wózka to: rama, maszt, widełki, silnik, koła, układ hydrauliczny oraz kabina operatora. Choć ich konstrukcja może się różnić w zależności od modelu i zastosowania, wymienione elementy są obecne w każdym wózku widłowym.

Kluczowe elementy konstrukcyjne

• Widły

  Kiedy myślimy o tym, jak zbudowany jest wózek widłowy, przede wszystkim myślimy o widłach. To właśnie one są odpowiedzialne za podnoszenie i przenoszenie ładunków. Ich kształt i budowa idealnie sprawdzają się przy podnoszeniu oraz transportowaniu palet. Widły są zamocowane do masztu za pomocą specjalnych zacisków. Istnieje kilka popularnych długości wideł, a w celu ich wydłużenia - także możliwość zakupu przedłużek. Standardowe widły mają długość 1000-1200 mm i nośność dopasowaną do klasy wózka. Przekrój widełek może być prostokątny lub trapezowy, który zapewnia większą sztywność. Regulowane widły pozwalają zmieniać rozstaw bez użycia narzędzi. Hydrauliczne przesuwanie wideł przyspiesza adaptację do różnych szerokości palet. Standardowe wózki mają jedną parę wideł, jednak może być ich więcej.

• Karetka

  Głównym zadaniem karetki jest utrzymanie przymocowanych do niej wideł oraz kraty ochronnej.

• Maszt

  Maszt w wózku odpowiada za unoszenie oraz opuszczanie ładunków. Ma też bezpośredni wpływ na utrzymanie pozycji całego wózka. Wysokość, na jaką można podnosić ładunki, determinowana jest m.in. przez rodzaj masztu. Istnieją trzy typy masztów do wózków widłowych: pojedynczy (simplex), dwusekcyjny (duplex) i trzysekcyjny (triplex) oraz rzadziej spotykane czterosekcyjne (Quadruplex).

• Rama

  Rama nazywana jest inaczej „klatką bezpieczeństwa”. Konstrukcja podwozia ma olbrzymi wpływ m.in. na stabilność i możliwości manewrowe pojazdu.

• Przeciwwaga

  Przeciętny wózek spalinowy jest w stanie unieść ładunek o wadze od 1 500 do (nawet) 8 000 kg!

• Koła

  Wózki widłowe wyposażone są w różnego rodzaju koła - pełne, pneumatyczne lub bieżnikowane. Najbardziej istotnym elementem kół wózków są bez wątpienia opony, które mają wręcz niewyobrażalny wpływ na zachowanie się pojazdu na podłożu, jego przyczepność oraz ogólną wydajność pracy.

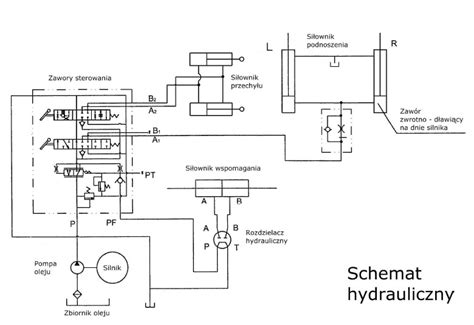

Układ hydrauliczny - serce wózka widłowego

Układ hydrauliczny to kluczowy element wózka widłowego, bez którego nie byłoby możliwe podnoszenie, opuszczanie czy stabilne utrzymanie ładunków. To właśnie on odpowiada za sprawną i bezpieczną pracę masztu oraz wideł, dając operatorowi pełną kontrolę nad towarem. Prawidłowe działanie hydrauliki wpływa zarówno na efektywność, jak i bezpieczeństwo użytkowania wózka.

Każdy nowoczesny wózek widłowy, niezależnie od tego, czy jest to model spalinowy, elektryczny czy gazowy, posiada system, który odpowiada za unoszenie ładunków, pochylenie masztu i precyzyjne operowanie widłami. Układ hydrauliczny umożliwia nie tylko podnoszenie ładunków, ale także ich opuszczanie, wychylenie masztu mechanizmu podnoszenia oraz utrzymanie wideł w stabilnej pozycji pionowej. Bezpieczeństwo pracy wózka widłowego zależy w dużej mierze od prawidłowego działania układu hydraulicznego. Układ hydrauliczny wózka widłowego to złożony system, który odpowiada za wszystkie funkcje związane z manipulacją ładunkiem - od podnoszenia i opuszczania wideł, po wychylenie masztu i jego stabilizację.

Elementy układu hydraulicznego

• Pompa hydrauliczna

  Zazwyczaj jest to pompa zębata, napędzana silnikiem spalinowym lub elektrycznym.

Rodzaje wózków widłowych

Wózki widłowe to dość szeroka kategoria pojazdów transportowych, które jednak można sklasyfikować według trzech głównych kryteriów: typu napędu, przeznaczenia i konstrukcji.

Typy napędów

• Wózki spalinowe

  Wykorzystują silniki Diesla lub LPG. Charakteryzują się większą mocą i możliwością długiej pracy bez przerw na ładowanie. Silniki spalinowe zapewniają większą wydajność i siłę, przez co mogą przenosić większe ładunki.

• Wózki elektryczne

  To bezemisyjne rozwiązanie idealne głównie do zamkniętych przestrzeni. Zasilane akumulatorami pracują cicho i nie emitują spalin, co czyni je preferowanym wyborem dla hal produkcyjnych i magazynów.

• Wózki ręczne

  Nie mają napędu mechanicznego. Operator przemieszcza ładunek siłą mięśni, co ogranicza ich zastosowanie do lekkich prac i krótkich dystansów. Mechanizm hydrauliczny unosi widły, podczas gdy operator pcha lub ciągnie wózek. Główną zaletą tego typu wózków widłowych jest zerowe zużycie energii, minimalne potrzeby konserwacyjne, kompaktowe wymiary, możliwość pracy w dowolnych warunkach i oczywiście dużo niższy koszt nabycia. Wózki takie mają jednak swoje ograniczenia. Firma, w której przenosi się dziennie ok. 20-30 palet, świetnie poradzi sobie z ręcznym paleciakiem.

• Wózki z napędem mechanicznym

  Wykorzystujące silnik elektryczny lub spalinowy, pozwalają osiągać dużo większe prędkości i udźwig. Dzięki temu większa jest produktywność i szybkość operacji. Możliwy jest transport na większe odległości i podnoszenie ładunku na znaczną wysokość, a także praca przez całe zmiany bez przerw. Naturalnie eksploatacja wózków widłowych z napędem mechanicznym wiąże się z wyższymi kosztami użytkowania (energii, paliwa).

Wózki według przeznaczenia i konstrukcji

Wózki widłowe to dość uniwersalne pojazdy, które są wykorzystywane do różnych zadań w halach produkcyjnych, magazynach, a nawet na zewnątrz obiektów.

• Wózki widłowe czołowe

  Najpopularniejszym rodzajem są wózki widłowe czołowe, które charakteryzują się umieszczonymi z przodu widłami. Taka konstrukcja pozwala na bezpośredni dostęp do ładunku, co ułatwia manewrowanie w wąskich alejkach magazynowych.

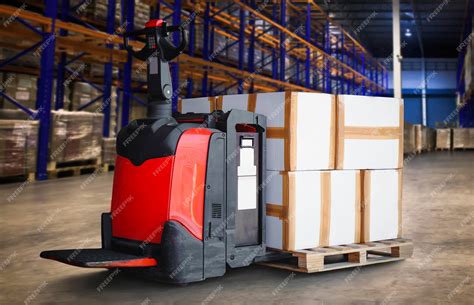

• Wózki paletowe (paleciaki)

  Specjalizują się w poziomym transporcie palet. Wersje ręczne obsługują ładunki do 2,5 t na krótkich dystansach.

• Wózki widłowe wysokiego składowania

  Umożliwiają podnoszenie ładunków na duże wysokości. Dzięki systemom stabilizacji mogą obsługiwać regały wysokiego składowania.

• Wózki z widłami umieszczonymi z boku

  Doskonale radzą sobie np. z długimi ładunkami (rury, profile metalowe), które bardzo trudno transportuje się w wąskich korytarzach. Ponadto operator takiego wózka widłowego ma niczym nieograniczoną widoczność.

• Wózki widłowe trójkołowe

  Oferują mniejszy promień skrętu, co ułatwia pracę w ciasnych przestrzeniach.

Kabina operatora i pulpit sterowania

Za komfort i bezpieczeństwo pracy operatora odpowiada kabina wózka widłowego. Ergonomiczne stanowisko obejmuje siedzisko z regulacją, kierownicę lub joystick, pedały oraz panel kontrolny. Kierownica jest jednym z niezbędnych elementów pojazdów mechanicznych. W kabinie kierowcy znajdują się wszystkie niezbędne elementy do obsługi wózka widłowego. Jest to ważne miejsce, gdyż pracownik z ogromną uwagą musi sterować maszyną i utrzymywać odpowiednią ostrożność. Nowoczesne wózki widłowe wyposażone są również m.in. w wyświetlacze LCD, które pokazują istotne informacje. Zapoznając się z budową wózka widłowego, nie sposób nie wspomnieć o wskaźnikach, jakie pojawiają się na desce rozdzielczej pojazdu. Każdy operator powinien bezbłędnie odczytywać ich znaczenie.

Diagram udźwigu wózka widłowego

Jednym z bardzo istotnych aspektów, który często przysparza sporo kłopotów początkującym operatorom, jest diagram udźwigu wózka widłowego. Udźwig nominalny to maksymalny ciężar ładunku, jaki został przewidziany przez producenta dla konkretnego modelu wózka, przy podnoszeniu ładunku na określoną wysokość. Każdy wózek jezdniowy musi być obowiązkowo wyposażony w naklejkę z tabelą, z której odczytać można diagram udźwigu wózka widłowego. W zależności od producenta, diagramy te mogą nieznacznie różnić się między sobą wyglądem. Posiadając dwie niezbędne informacje, operator może w łatwy i szybki sposób odczytać trzecią. Jedyną dodatkową informacją, jaka jest niezbędna w przypadku odczytywania wartości z diagramu udźwigu wózka widłowego, jest sposób wyznaczania środka ciężkości ładunku umieszczonego na widłach.

Bezpieczeństwo i rozwój technologiczny

Odpowiednie uprawnienia są absolutną koniecznością, żeby pracownik mógł obsługiwać wózki widłowe. Tylko kurs zakończony egzaminem państwowym nadaje uprawnienia UDT do obsługi określonych kategorii sprzętu. Operator powinien na bieżąco weryfikować działanie hamulców, układu kierowniczego, sygnałów dźwiękowych i świetlnych, poziom płynów eksploatacyjnych oraz stan opon. Bardzo istotna z punktu widzenia bezpieczeństwa jest również stabilność przewożonych ładunków na widłach. Ciężar powinien spoczywać równomiernie, a cięższa strona powinna być skierowana do masztu. Szczególne ryzyko pojawia się podczas jazdy na rampach, pochyłościach i w wąskich korytarzach. Wjeżdżając np. na wzniesienie, operator musi jechać przodem z ładunkiem skierowanym w górę. Zjeżdżając, porusza się tyłem z ładunkiem przed sobą. Bardzo ważne jest również odpowiednie oznakowanie strefy pracy wózka i oddzielenie jej od strefy dla pieszych.

Znajomość sprzętu, na którym pracuje się na co dzień jest bardzo ważna, w celu zrozumienia jego właściwego funkcjonowania oraz realnej oceny jego możliwości. Każdy operator powinien wykazywać się umiejętnością poprawnego nazwania wszystkich elementów wózka jezdniowego oraz praktyczną wiedzą na temat tego, jak poprawnie odczytywać diagram udźwigu wózka widłowego. Trudno byłoby obsługiwać sprzęt, nie znając kompletnie jego budowy. Nawet w przypadku, gdy jesteś właścicielem firmy i nie masz bezpośredniej styczności z wózkami, warto wiedzieć o nich nieco więcej, w celu właściwego doboru kolejnych sprzętów, czy choćby zadbania o kwestie finansowe. Odpowiednie, jednolite nazewnictwo w przypadku elementów budowy wózka widłowego, sprawia, że pracownikom łatwiej się porozumieć oraz przekazywać informacje.

Wózki widłowe odgrywają bardzo ważną rolę w logistyce przemysłowej, a ich rozwój technologiczny nie zwalnia tempa. Coraz większą popularność zyskują modele autonomiczne, które dzięki zaawansowanym systemom nawigacji i sztucznej inteligencji zwiększają efektywność oraz bezpieczeństwo pracy.
