Oświetlenie LED do opryskiwacza rolniczego: Montaż i Rodzaje

Pryskanie nocą, zwłaszcza gdy temperatury w dzień są wysokie, niesie ze sobą wiele korzyści. To nie tylko lepsza skuteczność zabiegu, ale, zwłaszcza przy opryskach insektycydowych, pewność, że nie zaszkodzimy zapylaczom. Bez odpowiedniego światła bardzo trudno ocenić, czy ciecz jest rozpylana równomiernie i czy wszystkie dysze działają prawidłowo. Dobre oświetlenie opryskiwacza LED pozwala pracować precyzyjnie nawet w nocy i w trudnych warunkach pogodowych. W nocy i o świcie liczy się kontrola: czy belka trzyma wysokość, czy końcówki pracują równo i czy nie ma „martwych” sekcji.

Zalety i korzyści z zastosowania oświetlenia LED

Nowoczesne oświetlenie LED do opryskiwacza oferuje wiele korzyści w porównaniu do tradycyjnego oświetlenia roboczego. Dzięki niemu prace na polu czy w sadzie mogą być prowadzone wieczorem albo wczesnym rankiem. Montaż lamp na opryskiwaczu jest zazwyczaj prosty i nie wymaga dużych modyfikacji maszyny.

Rodzaje oświetlenia LED do opryskiwaczy

Reflektory punktowe

Pierwszym i zarazem najprostszym rozwiązaniem wybieranym dla oświetlenia belek roboczych, niezależnie od ich konstrukcji, są reflektory montowane nieco poniżej rozpylaczy. Lampy LED mogą występować w kolorze białym lub niebieskim, który jest obecnie popularniejszy.

Przy zakupie należy zwrócić uwagę na to, aby były to reflektory o wiązce skupionej, a nie rozproszonej. Ponadto minimalną klasą wodoodporności, jaką powinny się charakteryzować, jest IP 68. Ważną rzeczą, na którą trzeba także zwrócić uwagę, jest to, w jakim kolorze podświetlane będą rozpylacze, gdyż obecnie coraz częściej stosowana jest barwa niebieska, która lepiej niż biała pozwala na obserwację cieczy wydobywającej się z rozpylacza. Lampy do oświetlenia rozpylaczy i cieczy powinny charakteryzować się skupionym, a nie rozproszonym światłem. Tylko wtedy strumień światła dotrze do końca belki. Najczęściej stosowane są lampy ze światłem białym, zimnym. Koszt jednej takiej lampy nie powinien przekroczyć 100 zł. Ceny najtańszych lamp o białej barwie światła przeznaczonych do pracy przy opryskach rozpoczynają się od około 30 zł/szt.

Innym sposobem, często spotykanym także jako wyposażenie fabryczne, są dwa reflektory LED montowane pod belką opryskiwacza. Jeden oświetla lewą, a drugi prawą część belki. Montaż takich lamp także jest bardzo prosty. W wielu przypadkach dwa reflektory LED wystarczą, aby skutecznie oświetlić bardzo długą belkę opryskiwacza - nawet do około 50 metrów. Lampy montuje się zazwyczaj w taki sposób, aby światło równomiernie pokrywało obszar pracy dysz.

Oświetlenie punktowe - montaż fabryczny

Z pewnością najlepszą spośród wszystkich wymienionych powyżej sposobów podświetlenia belki opryskowej jest oświetlenie punktowe, które jest stosowane na pierwszy montaż przez wielu producentów opryskiwaczy. Metoda ta wymaga jednak posiadania najlepiej belki o konstrukcji przestrzennej, gdyż tego typu lampki muszą być umieszczone przed rozpylaczem w pewnej odległości, aby strumień światła mógł dobrze oświetlić ciecz opryskową. Jest to jednocześnie dość drogie rozwiązanie, ponieważ dla belki roboczej o szerokości 24 m potrzeba 48 modułów oświetleniowych, a koszt jednego w zależności od producenta wynosi od 20 zł wzwyż, co daje kwotę minimum 960 zł. Oświetlenie punktowe to najdroższy ze sposobów, ale zarazem najbardziej precyzyjny.

Taśmy LED

Kolejny sposób na oświetlenie belki to wykorzystanie taśmy LED. To rozwiązanie niestety nie nadaje się do wszystkich belek ze względu na brak miejsca - dotyczy niektórych belek wykonanych przede wszystkim z delikatnych profili zamkniętych. W przypadku chęci zastosowania taśmy LED do podświetlenia belki wymagane jest, aby była ona nieco bardziej rozbudowana, tzn. lance powinny być nieco szersze, tak aby zamontowana taśma nie była zasłaniana przez rurki lub przewody cieczowe, które rozproszą lub w niektórych miejscach belki całkowicie przysłonią światło padające na rozpylacz. Taśma LED to nieco droższy sposób podświetlenia belki roboczej. Montaż tego typu oświetlenia nie powinien przysporzyć problemów, ale w porównaniu do zwykłych reflektorów jest nieco bardziej czasochłonny.

Konieczne jest tutaj przyklejenie aluminiowej, szczelnej listwy, w której zamontowana będzie wodoodporna taśma LED. Jeśli zdecydujemy się na takie rozwiązanie, listwa aluminiowa i taśma LED muszą zostać pocięte na odcinki odpowiadające długości składanych elementów belki. Pocięte fragmenty taśmy należy zlutować i połączyć przewodem elektrycznym w miejscu łamania belki. Kolejny element tej instalacji to montaż zasilacza, którego parametry robocze należy dobrać do długości i łącznej mocy wszystkich diod LED. Jeden metr bieżący taśmy LED można kupić na wyprzedaży od 6 zł, aluminiową listwę od 10 zł/m.b., a koszt zasilacza to ok. 30-50 zł.

Praktyczne aspekty montażu taśmy LED

Rolnicy dzielą się doświadczeniami w montażu taśm LED:

• "Nie chciałem przyklejać bezpośrednio bo jedno że odpadnie a druga sprawa może zmatowieć czy słabiej świecić."
• "Możesz dokupić listwy aluminiowe i wklejasz w środek z przeźroczystą szybką ale minus to cena (ok 15-20zł/mb) i nie jest to szczelne więc może zachodzić od wewnątrz."
• "W sam wężyk nie da rady wsadzić bo owszem wejdzie ale się skręci wewnątrz."
• "Ja przykleiłem do kanału montażowego (służy do instalowania przewodów) najmniejszego-wewnątrz ma 10mm szerokości i dopiero z kanałem wsadziłem w przewód przeźroczysty (16mm wewnątrz). Pomimo że taśma led podlejona była fabrycznie taśmą samoprzylepną to i tak użyłem taśmy dwustronnej do montażu listew samochodowych- niby fabryczna firmy 3M ale w porównaniu z samochodową to badziew bo odpadała. Na końcach przewodu dopasowałem jakieś zatyczki na sylikon. Całość przypięta spinkami "trytkami" bo są cienkie i nie zasłaniają. Przypiąłem do rurek cieczowych tak aby nie oślepiały w kierunku ciągnika."
• "Ledy mocne, zimne, zamocowane za kolumną. Efekt wizualny super, a do tego widać jak pracują końcówki."
• "Też mam mocne zimne. Założyłem przed kolumną tylko że dzięki temu że są w kanałach nie widać świecącej taśmy od strony ciągnika."
• "W wężyk da się włożyć i nic się nie skręci, 7 metrów przeciągałem. Mam odwrócony ciąg i założyłem przed kolumną, bo się tak nie brudzą. Zimne mają jaśniejsze światło. Najlepiej jest w wężyk."
• "Prawda że w wężyk wejdzie bo tak zrobiłem na początku, tylko jak zauważyłem to na długości 2.5m trochę pofalowało taśmę na boki (poskręcało). Prosta była tylko jak była naciągnięta. Znalazłem gdzieś w internecie wężyki o prostokątnym przekroju to tam będzie równo."

Specjalistyczne oświetlenie LED

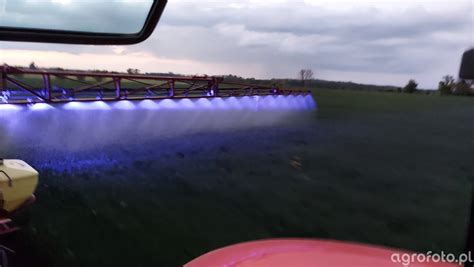

Najlepszym rozwiązaniem jest specjalistyczne oświetlenie LED do opryskiwacza, które wykorzystuje niebieskie diody LED wysokiej mocy i szeroką wiązkę światła. Niebieskie diody LED oświetlają obszar rozpylania cieczy, co zwiększa precyzję pracy.

Montaż oświetlenia

Łukasz Busse z Tarnowa, rolnik pracujący na 50 ha, wykorzystuje instalację oświetlenia rozpylaczy na swoim opryskiwaczu Pilmet 1618 już czwarty sezon. Zamontowanie lampek zajęło dwóm osobom około 2 godzin, a koszt wyniósł około 100 zł. Za wyborem pojedynczych lampek LED przemawiała lekka konstrukcja belki opryskiwacza Pilmet, wykonana z profili stalowych. Lampki LED zamocowano do belki za pomocą niewielkich uchwytów ze sklepu z akcesoriami metalowymi. Na lewej i prawej części belki ułożony jest dwużyłowy przewód elektryczny, z którego są one zasilane. Na belce jest 18 lampek, które emitują światło barwy zimnej. Lampki nie są rozmieszczone za każdym rozpylaczem, są zamontowane z reguły co 2 rozpylacze. Prezentowany pomysł rolnika z wykorzystaniem niewielkich, pojedynczych lamp LED 12 V to najprostszy sposób na wykonanie oświetlenia belki opryskiwacza.

Oświetlenie LED belki opryskiwacza można łatwo i szybko zamontować. Wystarczy podłączyć przewody lampy do akumulatora w ciągniku i oświetlenie belki opryskiwacza będzie gotowe.

Podłączenie elektryczne

Większość taśm jest na 12V, ale są też na 24V i 230V. Dla pewności spytaj przy kupnie. Do belki najczęściej wybiera się lampy robocze o szerokim rozsyłaniu (tzw. flood). Jeśli chcesz doświetlić tor jazdy, słupki, kliny pola lub przeszkody, dodaj osobne lampy o węższym strumieniu (spot). Instalując oświetlenie LED, należy stosować bezpiecznik, przekaźnik i szczelne złącza.

Przykładowy sposób podłączenia:

• Podłączyłem się do świateł przy opryskiwaczu.
• Schemat wtyczki do przyczepy jest w internecie i zasilanie LEDów mam z lewego pozycyjnego (prawy zasila obie lampy).
• Dwa przewody przy wtyczce i tak były wolne, to przełącznikami włączam prawą i lewą osobno.
• Drugi przewód od LEDów do masy przy lampach opryskiwacza.

Na co zwrócić uwagę przy zakupie?

Wybierając lampy LED do opryskiwacza, warto zwrócić uwagę na kilka kluczowych parametrów technicznych. Duże znaczenie ma również trwałość konstrukcji. Przy zakupie oświetlenia LED do opryskiwacza warto zwrócić uwagę na jakość wykonania, szczelność obudowy oraz rodzaj wiązki światła.

Parametry techniczne

• EMC / zakłócenia: Szukaj oznaczeń potwierdzających kompatybilność elektromagnetyczną, bo LED-y potrafią zakłócać radio, nawigację i sterowniki.
• Barwa światła: Zimne mają jaśniejsze światło.
• Klasa wodoodporności: Minimum IP 68.

Dodatkowe wskazówki

• Źle ustawione światło męczy wzrok bardziej niż jego brak.
• Oświetlenie belki opryskowej najlepiej działa jako element większego systemu oświetlenia maszyny. W praktyce rolnicy często łączą różne typy lamp, aby zapewnić pełną widoczność podczas pracy i transportu.
• Światła robocze służą do pracy w polu - nie do „jazdy na drogowych”. Przepisy dotyczące świateł na drodze kładą nacisk na to, by nie oślepiać innych uczestników ruchu.
