Sadzarka do Ziemniaków: Kompleksowy Przewodnik

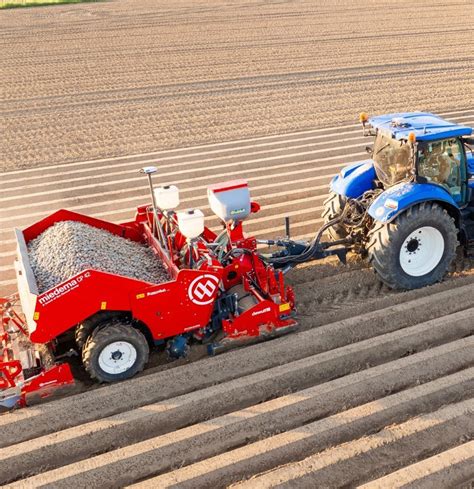

Sadzarka do ziemniaków to zaawansowane urządzenie rolnicze, nierzadko obserwowane na polskich polach. Jej głównym zadaniem jest umożliwienie szybszego, bardziej efektywnego i równomiernego rozmieszczenia bulw ziemniaków w glebie, co bezpośrednio przekłada się na wyższe plony. Urządzenia te, napędzane zazwyczaj za pomocą wałka odbioru mocy (WOM) z ciągnika, działają sprawnie nawet na dużych powierzchniach, ograniczając konieczność pracy ręcznej i minimalizując wysiłek fizyczny operatora.

Rodzaje i Budowa Ogólna Sadzarek do Ziemniaków

Na rynku dostępny jest szeroki wybór sadzarek do ziemniaków, które różnią się stopniem automatyzacji, konstrukcją i przeznaczeniem. Można wyróżnić kilka podstawowych rodzajów, z których każdy ma swoją specyfikę.

Klasyfikacja Sadzarek

• Sadzarki półautomatyczne: W tym przypadku ziemniaki wkłada się do komór tarczowego zasobnika, który obraca się w płaszczyźnie poziomej. Kiedy komora obraca się o pewien określony kąt i trafia na otwór zlokalizowany nad wylotem redlicy, sadzeniak spada do bruzdy.
• Sadzarki automatyczne: Dzielą się na przenośnikowe oraz tarczowe. Mogą być przyczepiane lub zawieszane, a w większości przypadków mają postać modułową, co pozwala na zwiększanie szerokości roboczej. Najważniejszym modułem jest zazwyczaj 2-rzędowa maszyna. Wyróżniamy nie tylko sadzarki redlinowe (tworzące redliny), ale również te zagonowe, które sadzą w zagonach, umożliwiając sadzenie ziemniaków w 3 rzędach, działając podobnie do redlinowych.

Mechanizmy Precyzyjnego Sadzenia

Precyzja sadzenia jest kluczowa dla optymalnych plonów. Sadzarki wyposażone są w mechanizmy zapewniające równomierne rozmieszczenie bulw.

• Automatyczne sadzarki tarczowe: Niezwykle istotnymi zespołami są w nich: zagarniacze zasypujące ziemniaki lub obsypniki, tarcze z chwytakami (które zabierają sadzeniaki ze zbiornika) oraz redlice (odpowiedzialne za tworzenie bruzd). Ze względu na to, że chwytaki mogą wykazywać małą precyzję, sadzarki przenośnikowe często zastępują modele tarczowe.

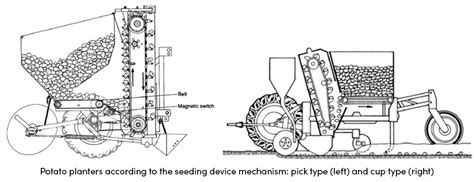

• Sadzarki przenośnikowe: Czerpaki, które zbierają ziemniaki, są przymocowywane do taśm lub łańcuchów. Na tej podstawie można wyodrębnić sadzarki:
  • taśmowo-palcowe,
  • taśmowo-czerpakowe,
  • łańcuchowo-czerpakowe,
  • igiełkowe.

  Modele taśmowo-czerpakowe są uznawane za najnowocześniejsze i zapewniające największą wydajność. W tym przypadku sadzeniaki zbiera się z dolnego fragmentu zbiornika przy wykorzystaniu czerpaków zlokalizowanych na taśmie, które przenosi się w górę. W górnej części przenośnika dochodzi do staczania się ziemniaków na kolejny czerpak, a następnie opuszcza się je do dolnej części bruzdy tworzonej przez redlice. Korpus obsypnika zakrywa ziemniaki, natomiast napęd przenośnika pobierany jest z kół sadzarki, które posiadają na obwodzie ostrogi.

Warto również wspomnieć o ramce, która usytuowana jest nad tarczą z czerpakami. Strąca ona podwójnie nabrane sadzeniaki. W tym celu wykorzystuje się również gwiazdki wstrząsające, które prawidłowo nastawia się przy pomocy dźwigni, we właściwej odległości od taśm z czerpakami. Dopływ ziemniaków do tych taśm reguluje się za pomocą zlokalizowanych w zbiornikach przegród z gumy, nastawianych dźwignią.

Kluczowe Elementy Konstrukcyjne i Ich Funkcje

Każdy element sadzarki ma swoją rolę w zapewnieniu efektywnego i precyzyjnego sadzenia ziemniaków.

Rama i Układ Zawieszenia

Rama stanowi konstrukcję nośną sadzarki, wraz z trzypunktowym układem zawieszenia. Do ich wykonania często wykorzystuje się profile zamknięte ze stali. Na tej konstrukcji osadzone są wszystkie inne elementy maszyny.

Redlice

Redlice, często umieszczane w przednim fragmencie sadzarki wraz z płozą, wyorywują bruzdy, w których następnie znajdą się ziemniaki. Dzięki płozie operator może wyrównać ziemię. Głębokość bruzdy często ustawia się poprzez wysokość położenia słupka płozy, blokowanego śrubą. W słupku znajduje się otwór do zawleczki, która wpływa na położenie płozy podczas jej przewożenia.

Dozowniki i Tarcza Dozownika

Dozowniki, czyli zespoły wysadzające, są przeznaczone do bezpośredniego sadzenia kartofli. W określone gniazda tarczy obrotowej wkłada się ziemniaki, które trafiają do wyoranych gniazd poprzez rynnę. Nad tarczami dozownika zlokalizowana jest klapka, która zasłania jedno gniazdo, zapobiegając włożeniu do niego sadzeniaka i potencjalnej blokadzie poprzedniego gniazda.

Liczba obrotów tarczy dozownika często wpływa na odległość sadzeniaków w rzędzie, zwłaszcza w modelach 4-rzędowych. Obroty tarczy są związane z liczbą zębów koła zębatego, które napędza przekładnię łańcuchową. W sadzarkach 2-rzędowych odległości sadzeniaków w rzędzie reguluje się często poprzez tarcze obrotowe dozownika. Koło napędzające leży na jednej osi z kołem napędowym. Po uniesieniu łańcuszka koło napędowe wyłącza układ napędowy dozowników.

Obsypniki

W tylnej części sadzarki usytuowane są obsypniki, które zasypują glebą sadzeniaki i tworzą redliny o konkretnym kształcie i wysokości. W sadzarkach 2-rzędowych elementy te mają formę radlic, a głębokość obsypywania ustawia się tak jak w radlicach do wyorywania bruzd. W sadzarkach 4-rzędowych często stosuje się obsypniki talerzowe. Poprzez kąt pochylenia talerzy farmer może dostosować wysokość zasypywania ziemniaków. Operację tę przeprowadza się przy pomocy pokrętła, po zluzowaniu odpowiedniej nakrętki. Siłę docisku talerzy ustala się z kolei przy pomocy sprężyny, zmieniając usytuowanie zawleczki.

Dodatkowe Elementy

• Znaczniki

  W niektórych sadzarkach można znaleźć znaczniki, które wyznaczają tor, po jakim przemieszczają się ciągniki i same urządzenia.

• Ławki

  W wielu sadzarkach ważnym elementem są również ławki - stanowią one miejsce, z którego można obsługiwać całe urządzenie, np. ręcznie dokładać bulwy w sadzarkach półautomatycznych lub kontrolować proces.

• Półka

  Obok ławek często znajduje się półka, w której można składować pojemniki z sadzeniakami.

• Światła Odblaskowe

  Nie można zapomnieć także o światłach odblaskowych, które są instalowane po bokach urządzenia dla bezpieczeństwa.

Wpływ Konstrukcji na Efektywność i Innowacje

Nowoczesne sadzarki do ziemniaków oferują szereg funkcji i rozwiązań technologicznych, które zwiększają precyzję i wydajność pracy.

• Regulacja gęstości sadzenia: W klasycznych sadzarkach gęstość sadzenia rolnik ustawia poprzez modyfikację prędkości ruchu taśm wysadzających, wykorzystując koła łańcuchowe zlokalizowane w przekładni, która przenosi napęd do taśm od kół urządzenia.
• Regulacja głębokości sadzenia: Ustawia się ją poprzez wysuwanie redlic.
• Dozowniki do zaprawiania i nawożenia: Niektóre modele sadzarek posiadają dozowniki do zaprawiania bulw, a także zespoły do aplikacji nawozów mineralnych, co integruje kilka operacji w jednym przejeździe.
• Rodzaje napędu: Sam napęd na zespoły robocze przekazywany jest od kół z ostrogami lub tych ogumionych. Coraz więcej sadzarek wyposażanych jest w napęd hydrauliczny, który umożliwia bezstopniową regulację głębokości sadzenia.
• Elektroniczne czujniki: Czasem sadzarki posiadają elektroniczne czujniki, dzięki którym sadzenie może być przeprowadzane z jeszcze większą dokładnością.

Dwurzędowe Sadzarki: Kompleksowe Rozwiązanie

Dwurzędowe sadzarki do ziemniaków stanowią przykład technologii, która w jednym cyklu roboczym integruje wszystkie kluczowe etapy zakładania plantacji. Urządzenie to zostało zaprojektowane tak, aby maksymalnie odciążyć operatora i zapewnić powtarzalność parametrów. W trakcie jednego przejazdu sadzarka wykonuje trzy kluczowe operacje:

1. Wyorywanie bruzd: Specjalnie wyprofilowane redlice tworzą równe kanały w glebie, przygotowując podłoże pod materiał siewny.
2. Automatyczne wysadzanie: Mechanizm czerpakowy precyzyjnie pobiera ziemniaki ze zbiornika i umieszcza je w glebie w regularnych odstępach.
3. Formowanie redlin: Tylne elementy robocze (talerze obsypujące lub płużki) przykrywają ziemniaki ziemią, formując stabilne i wysokie redliny, które chronią system korzeniowy i ułatwiają późniejszą wegetację.

Nowoczesna sadzarka dwurzędowa oferuje szeroki zakres regulacji, co pozwala na personalizację pracy:

• Szerokość międzyrzędzi: Maszyna pozwala na pracę w dwóch najpopularniejszych standardach: 62,5 cm oraz 67,5 cm.
• Głębokość sadzenia: Zakres regulacji od 10 cm do 15 cm pozwala na dostosowanie głębokości do rodzaju gleby i wilgotności podłoża.

Unikalną cechą niektórych maszyn jest innowacyjny system zmiany gęstości sadzenia. Odległość między sadzeniakami w rzędzie - wynosząca odpowiednio 29 cm, 32 cm lub 35 cm - jest bezpośrednio powiązana z kinematyką napędu. Zamiast skomplikowanych przekładni zębatych, producenci stosują rozwiązania oparte na zmianie średnicy kół jezdnych. Ponieważ napęd mechanizmu czerpakowego pochodzi bezpośrednio od kół maszyny toczących się po polu, zmiana ich obwodu zmienia prędkość podawania sadzeniaków względem drogi przebytej przez ciągnik. Pozwala to na błyskawiczne dostosowanie obsady roślin na hektar.

Samodzielna Budowa Sadzarki do Ziemniaków

Wysoka cena fabrycznych sadzarek do mini traktorów może być barierą dla wielu rolników, co skłania ich do rozważenia budowy własnego urządzenia. Domowa konstrukcja sadzarki charakteryzuje się prostotą i możliwością dostosowania do praktycznie każdego pojazdu.

Przeznaczenie i Funkcje Mini Sadzarek

Podstawowym zadaniem sadzarki do traktorów jest efektywne sadzenie bulw ziemniaków, które nie są jeszcze porośnięte. Wiele modeli umożliwia jednoczesne nawożenie gleby. Urządzenia te są często uniwersalne - w jednym przejeździe mogą formować rowki za pomocą pługa oraz tworzyć zagony przy użyciu specjalnego dysku. Głównym celem mini sadzarek jest maksymalne uproszczenie procesu prac polowych, pozwalając operatorowi na odpoczynek.

Zasada Działania Sadzarki Własnej Konstrukcji

Zasada działania sadzarki nie jest skomplikowana i opiera się na interakcji dwóch kół zębatych (gwiazd) oraz łańcucha z zamontowanymi na nim "łyżkami" lub kubkami:

1. Podczas ruchu pojazdu oś koła napędowego obraca się. Jedna z gwiazd jest zamontowana na tej osi i również się obraca.
2. Druga gwiazda znajduje się pionowo nad pierwszą.
3. Pomiędzy gwiazdami umieszczony jest łańcuch z kubkami. W miarę obrotu, kubki chwytają bulwy ziemniaka z zasobnika i przenoszą je do punktu wysypu.

Konstrukcja może być wyposażona w dyski formujące rowki o określonej szerokości, a pojemność zasobnika na ziemniaki można dostosować do potrzeb użytkownika.

Rodzaje Sadzarek DIY

Sadzarki do mini traktorów występują głównie w dwóch wariantach:

• Jednorzędowe: Są prostsze w budowie i mniej wydajne.
• Dwurzędowe: Są mocniejsze, co znacząco przyspiesza i upraszcza proces sadzenia. Dwurzędowe sadzarki, jeśli zostały zaprojektowane z uwzględnieniem precyzyjnych wymiarów, mogą być również mocowane do ciągników jednoosiowych.

Elementy Konstrukcyjne Dwurzędowej Sadzarki DIY

Typowa dwurzędowa sadzarka do mini traktora składa się z następujących części:

• Zasobnik (bunkier) na materiał do sadzenia.
• Rama z kołami.
• Pług (lub inny element) do robót ziemnych (formowania rowka).
• Uchwyty z miskami/kubkami do przenoszenia bulw.
• Dyski do zasypywania gleby.

Główną trudnością przy samodzielnym wykonaniu jest brak mechanizmu regulacji ilości nawozu, który jest często obecny w fabrycznych modelach. Podobnie, regulacja szerokości rzędów może stanowić wyzwanie, jednak jest możliwa do zrealizowania poprzez odpowiednie zaprojektowanie maszyny.

Zasady Budowy Własnej Konstrukcji

Najlepszym podejściem do budowy sadzarki jest skorzystanie z gotowych rysunków technicznych. Proces montażu zazwyczaj obejmuje następujące kroki:

1. Do ramy urządzenia przyspawane są dwa podłużnice (np. z profilu nr 8), wzmocnione poprzecznymi żebrami.
2. W przedniej części podłużnic montuje się zaczepy do połączenia z ciągnikiem.
3. Do podłużnic przyspawane są dwa metalowe paski (np. o szerokości 25-30 mm), umieszczone pod kątem.
4. Na końcu tych pasków spawany jest zasobnik (lej) na materiał sadzeniowy.
5. W dolnej części ramy montuje się pług lub dyski do formowania rowków.

Konstrukcja Zasobnika i Koła

Pojemnik na ziemniaki można wykonać z blachy stalowej lub sklejki. Konstrukcja powinna być solidna, ale zarazem lekka, np. z drewna o grubości do 1,2 cm. Wnętrze zasobnika można wyłożyć materiałem amortyzującym (np. pianką gumową), aby zapobiec uszkodzeniu bulw.

Jako koła można wykorzystać elementy z butli gazowej po odpowiednim przygotowaniu. Kluczowe są koła zębate (gwiazdy); w przypadku maszyn dwurzędowych, liczba zębów powinna wynosić odpowiednio 40 i 15. Najlepiej pozyskać je ze starych kombajnów. Stopień sadzenia można regulować poprzez odległość między łopatkami, optymalnie co 25-27 cm.

Praktyczne Wskazówki Dotyczące Budowy i Użytkowania

• Zamiast metalowego lub sklejkowej konstrukcji zasobnika można użyć zbiornika z pralki, co oszczędza czas.
• Koła powinny być szerokie, aby zapobiegać "grzęźnięciu" maszyny na luźnej glebie.
• Lej wysiewający można wykonać z prostej rury o średnicy 10-25 cm.
• Wszystkie mocowania należy obliczyć zgodnie z marką ciągnika, choć wiele samodzielnie wykonanych sadzarek można zamontować do każdego typu pojazdu.
• W sadzarce jednorzędowej, jeśli ziemniaki mają zbliżony rozmiar, zacinanie się mechanizmu jest rzadkie.
• W przypadku potrzeb, można zainstalować dodatkowe miejsce dla pomocnika, który będzie nadzorował proces sadzenia - wystarczy proste siedzenie zamocowane do ramy. W przypadku sadzarki dwurzędowej, dodatkowa przestrzeń jest wręcz niezbędna.
• Zaleca się zamontowanie ciężkiej przeciwwagi z przodu ciągnika jednoosiowego, aby poprawić przyczepność kół do podłoża.

Materiały i Narzędzia do Budowy

Do budowy sadzarki przydatne będą:

• Materiały: Kątownik lub profil stalowy (np. nr 8), ceowniki, blacha stalowa (min. 1,5-2,0 mm), blacha ocynkowana, stalowy drut (3-4 mm), koła zębate (np. 19-21 zębów), łańcuch rozrządu, oś do kół napędowych, śruby, nakrętki, uszczelki. Opcjonalnie: sklejka, drewno, pianka gumowa.
• Narzędzia: Spawarka (najlepiej półautomatyczna), szlifierka kątowa ("bułgarka"), wiertarka, narzędzia ślusarskie, ewentualnie kompresor z pistoletem natryskowym do malowania.

Proces Produkcji (Ogólny Zarys)

Samodzielne wykonanie sadzarki nie jest skomplikowane i wymaga przygotowania rysunków oraz narzędzi:

1. Spawanie prostokątnej ramy z profili lub kątowników, dostosowanej do wielkości zasobnika.
2. Montaż pierwszej zębatki na osi kół podporowych.
3. Zamocowanie łożysk i metalowych kół podporowych do osi.
4. Spawanie osi do ramy.
5. Wykonanie łańcucha z kubkami (np. poprzez nawinięcie drutu na rurę, cięcie na pierścienie i przyspawanie do łańcucha).
6. Przygotowanie rury nasiennej (przewodzącej bulwy do ziemi).
7. Spawanie rury wysiewającej do ramy.
8. Montaż łańcucha na zębatkach, przechodząc przez rurę nasienną.
9. Zamocowanie górnego koła zębatego z regulacją naciągu łańcucha.
10. Spawanie tylnej ściany zasobnika.
11. Wykonanie zasobnika z blachy lub innego materiału.
12. Spawanie ograniczników w górnej części rury nasiennej.
13. Montaż osłon (dysków) do zasypywania rowka.
14. Spawanie zaczepu wleczonego do mocowania do ciągnika i otworu.
15. Oczyszczenie, odtłuszczenie i pomalowanie gotowej konstrukcji.

Przykładowe Wymiary Sadzarki DIY

Przybliżone wymiary sadzarki wykonanej według standardowych projektów:

• Rama: 580 × 300 mm
• Średnica koła napędowego: 310 mm
• Rozstaw kół (głębokość): 585-600 mm
• Długość rury nasiennej: 770 mm
• Odległość między osiami kół zębatych: 570 mm
• Zasobnik (dł. × szer. × gł.): 370 × 400 × 400 mm
• Osłony (dł. × wys.): 275 × 140 mm
• Górna zębatka: 19 zębów, dolna: 21 zębów
• Łożyska: 4 standardowe łożyska rozmiar 205.

Fabryczne Modele Sadzarek do Ciągnika Prowadzonego (przykłady)

Do najpopularniejszych fabrycznych modeli sadzarek do ciągników prowadzonych należą:

• KS-1
• KS-1A
• KSM-1

Litera "KS" oznacza sadzarkę jednorzędową (K - ziemniaki, S - sadzarka), a cyfra "1" wskazuje na model. Litery "M" i "A" oznaczają modyfikacje istniejących modeli.

Wszystkie te modele dobrze współpracują z ciągnikami jednoosiowymi różnych marek, zarówno krajowych (MTZ, Neva, Salyut), jak i zagranicznych (Viking, CAIMAN, Daewoo).

Korzyści z Używania Sadzarek do Ziemniaków

Sadzarki do ziemniaków to niezbędne narzędzia w rolnictwie, które przynoszą liczne korzyści:

• Efektywność: Sadzarki przyspieszają proces sadzenia, oszczędzając czas i pracę, szczególnie na dużych farmach. Rolnicy mogą posadzić więcej w krótszym czasie, co zwiększa ich zyski.
• Precyzja: Użycie sadzarek pozwala na dokładne umieszczanie bulw w glebie, co sprzyja jednorodnemu wzrostowi roślin. Dzięki nowoczesnej technologii sadzarki mogą regulować głębokość sadzenia i rozstaw między bulwami.
• Zredukowany Wysiłek: Automatyzacja procesu sadzenia oszczędza energię fizyczną operatora, co jest ważne przy pracy na dużych obszarach.
• Wyższe Plony: Odpowiednia sadzarka może przyczynić się do lepszego wzrostu roślin, co skutkuje wyższymi plonami. Poprzez precyzyjne sadzenie i minimalizację stresu, rośliny mogą osiągać lepsze wyniki.
• Szerokie Zastosowanie: Sadzarki do ziemniaków znajdują zastosowanie w rolnictwie, gdzie liczy się wydajność, precyzja i optymalne wykorzystanie czasu podczas sezonowych prac polowych.

Wraz z postępem technologicznym sadzarki stają się coraz bardziej zaawansowane, otwierając nowe możliwości dla lepszego zarządzania uprawami. Niezależnie od wielkości gospodarstwa, inwestycja w odpowiednią sadzarkę przyniesie duże zyski i ułatwi pracę w polu.
