Budowa sadzarki do ziemniaków własnej konstrukcji

Sadzenie ziemniaków jest zadaniem wymagającym znacznego nakładu pracy. Na małych działkach zazwyczaj stosuje się pracę fizyczną, a głównym narzędziem ogrodniczym jest łopata. Sadzarka ręczna do ziemniaków została zaprojektowana z myślą o obróbce małych poletek siewnych, mając na celu znaczne uproszczenie tej ciężkiej pracy. Łatwo obliczyć, że przygotowanie działki o powierzchni 10 arów i posadzenie na niej ziemniaków wymaga od ogrodników dosłownie przerzucenia prawie 15 ton masy ziemi. W prace te często angażowani są wszyscy członkowie rodziny, marnując cenne weekendy i wakacje. Z tego powodu wielu zastanawia się nad zastosowaniem metod mechanizacji tego żmudnego procesu.

Najprostszym rozwiązaniem tego problemu jest użycie domowej sadzarki do ziemniaków, która może być analogiem urządzenia kupionego w sklepie lub wykonanym samodzielnie. Za pomocą najprostszego ręcznego urządzenia, którego próbki często można zobaczyć na zdjęciach, można sadzić ziemniaki na małej działce, w ogródku warzywnym lub na działce rekreacyjnej. W przypadku większych pól, o powierzchni 1 ha, lepszym rozwiązaniem jest zastosowanie sadzarki przystosowanej do ciągnika jednoosiowego.

W pierwszym przypadku, czyli przy użyciu sadzarki ręcznej, sadzenie nadal wymaga pewnej pracy fizycznej. W drugim przypadku, gdy maszyna jest podłączona do ciągnika, proces siewu jest znacznie uproszczony, ponieważ całą ciężką pracę fizyczną wykonuje ciągnik prowadzący.

Zasada działania i rodzaje sadzarek do ziemniaków

Podstawowa zasada działania sadzarki jest najprostsza: podczas ruchu maszyny, specjalny mechanizm (np. łańcuch z kubkami lub tarcza z chwytakami) pobiera bulwy z zasobnika i umieszcza je w przygotowanym wcześniej bruździe na określoną głębokość. Następnie ziemia jest zagarniana z powrotem, tworząc redlinę.

Istnieje wiele rodzajów sadzarek, które różnią się konstrukcją, funkcjonalnością i przeznaczeniem:

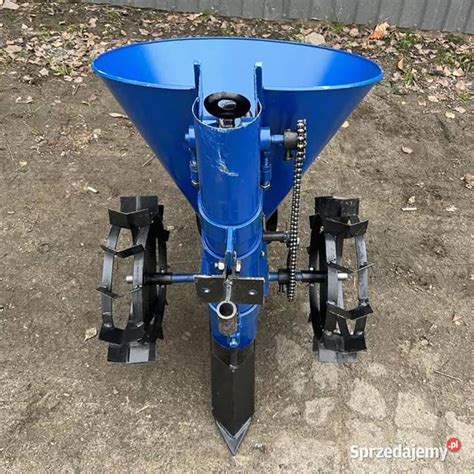

• Sadzarki ręczne: Są to proste narzędzia używane w ogrodach przydomowych. Są lekkie, łatwe do przenoszenia i obsługi, wymagają minimalnej siły i są najlepsze do małych obszarów.
• Sadzarki mechaniczne (zmechanizowane): Wykorzystują silnik do napędzania systemu sadzenia. Mogą sadzić na dużych obszarach, takich jak pola kukurydzy czy ziemniaków. Mogą mieć różne mechanizmy, np. systemy śrubowe czy pneumatyczne.
• Sadzarki pneumatyczne: Te urządzenia wykorzystują ciśnienie powietrza do dostarczania nasion do gleby. Są najlepsze dla małych nasion, które są trudne do obsługi. Są dokładne i efektywne, minimalizując uszkodzenia nasion.
• Sadzarki do sadzonek: Służą do sadzenia roślin w doniczkach lub sadzonek z systemem korzeniowym. Używane w szkółkach i do roślin ozdobnych, minimalizują stres roślin podczas przesadzania.
• Sadzarki do traktorów: Są to maszyny rolnicze, które mogą być przyczepiane lub zawieszane do ciągników rolniczych.
• Sadzarki do ciągników jednoosiowych (prowadzących): Specjalistyczne maszyny przeznaczone do pracy z mini traktorami. Umożliwiają precyzyjne sadzenie ziemniaków.

Wśród bardziej szczegółowych typów mechanizmów sadzarek można wyróżnić:

• Sadzarki tarczowe: Idealne do sadzenia roślin z doniczek o średnicy 25-50 mm lub tacek wielokomórkowych. Tarcza z chwytakami nabiera sadzeniaki ze zbiornika i umieszcza je w bruździe.
• Sadzarki talerzowe: Przeznaczone do sadzenia wszelkiego rodzaju rozsady niedoniczkowej o wysokości od 6 do 20 cm.
• Sadzarki karuzelowe: Doskonałe do sadzenia różnorodnych warzyw z rozsad o każdym kształcie.
• Sadzarki przenośnikowe: Wykorzystują taśmy lub łańcuchy z czerpakami do transportu sadzeniaków. Są to m.in. sadzarki taśmowo-palcowe, taśmowo-czerpakowe i łańcuchowo-czerpakowe. Modele taśmowo-czerpakowe są uznawane za najnowocześniejsze i najbardziej wydajne.

W przypadku sadzarek do ziemniaków, można wyróżnić dwa podstawowe typy konstrukcji:

• Sadzarki półautomatyczne: Ziemniaki wkłada się do komór obracającego się tarczowego zasobnika, który następnie umieszcza je w bruździe.
• Sadzarki automatyczne: Mogą być przyczepiane lub zawieszane, często mają postać modułową, umożliwiającą zwiększenie szerokości roboczej. Najczęściej spotykane są maszyny 2-rzędowe. Wyróżniamy sadzarki redlinowe (tworzące redliny) oraz zagonowe (sadzące w zagonach).

Dlaczego warto zbudować własną sadzarkę do ziemniaków?

Fabryczne sadzarki do mini traktorów, choć skuteczne, często charakteryzują się wysoką ceną, co stanowi barierę dla wielu rolników. Produkty krajowe mogą kosztować od 200 do 500 USD, a zagraniczne jeszcze więcej. Używane urządzenia są tańsze, ale kluczowe jest zrozumienie ich konstrukcji i zasady działania.

Główną zaletą samodzielnego wykonania sadzarki jest prostota konstrukcji. W przeciwieństwie do modeli fabrycznych, które często są kompatybilne tylko z konkretnymi markami ciągników (np. MTZ 80/82, 132n), domowe urządzenie można dostosować do praktycznie każdego pojazdu. Ponadto, budowa własnej maszyny pozwala na wykorzystanie dostępnych materiałów i dostosowanie jej do indywidualnych potrzeb.

Koszt produkcji własnej sadzarki jest zazwyczaj minimalny, a proces budowy nie wymaga skomplikowanych obrabiarek. Wykonana przez rzemieślnika, domowa sadzarka może dorównywać wydajnością i jakością wykonania modelom fabrycznym.

Budowa sadzarki do ziemniaków krok po kroku

Budowa sadzarki własnej konstrukcji wymaga odpowiedniego przygotowania, zakupu materiałów i narzędzi. Najlepszym podejściem jest skorzystanie z gotowych rysunków technicznych, które zawierają niezbędne wymiary i szkice konstrukcji. Wiele projektów dostępnych w internecie, często prezentowanych na filmach przez rolników, jest uniwersalnych i pasuje do różnych typów ciągników.

Kluczowe elementy konstrukcyjne

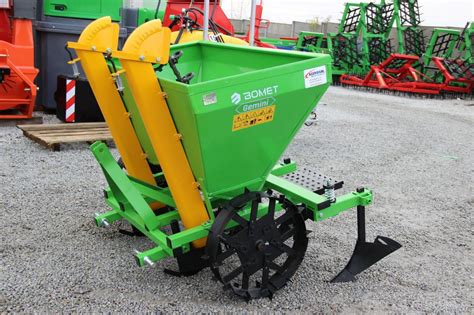

Podstawowa dwurzędowa sadzarka do mini traktora składa się z następujących części:

• Zasobnik (bunkier): Na materiał do sadzenia.
• Rama: Nośna konstrukcja maszyny, często wykonana z profili stalowych.
• Koła: Podporowe i napędowe, zapewniające ruch maszyny.
• Mechanizm sadzący: Najczęściej jest to łańcuch z zamontowanymi kubkami lub "łyżkami", który pobiera ziemniaki z zasobnika.
• Oś koła napędowego: Z zamontowaną gwiazdą (kołem zębatym), która napędza mechanizm sadzący.
• Rura nasienna (podajnik): Przewodzi bulwy do ziemi.
• Pług lub redlica: Do tworzenia bruzd.
• Dyski obsypnikowe: Do zagarniania ziemi i tworzenia redlin.
• Zaczep: Do połączenia z ciągnikiem.

Materiały i narzędzia

Do budowy sadzarki przydatne będą:

Materiały:

• Kątownik lub profil stalowy (np. nr 8, ceowniki)
• Blacha stalowa (min. 1,5-2,0 mm), blacha ocynkowana
• Stalowy drut (3-4 mm)
• Koła zębate (np. 19-21 zębów), łańcuch rozrządu
• Oś do kół napędowych, łożyska
• Śruby, nakrętki, uszczelki
• Opcjonalnie: sklejka, drewno, pianka gumowa (do wyłożenia zasobnika)

Narzędzia:

• Spawarka (najlepiej półautomatyczna)
• Szlifierka kątowa ("bułgarka")
• Wiertarka
• Narzędzia ślusarskie
• Ewentualnie kompresor z pistoletem natryskowym do malowania

Proces produkcji (ogólny zarys)

Proces montażu zazwyczaj obejmuje następujące kroki:

1. Rama: Spawanie prostokątnej ramy z profili lub kątowników, dostosowanej do wielkości zasobnika. Do ramy przyspawane są dwa podłużnice, wzmocnione poprzecznymi żebrami.
2. Zaczepy: W przedniej części podłużnic montuje się zaczepy do połączenia z ciągnikiem.
3. Oś i koła: Spawanie osi do ramy. Montaż łożysk i metalowych kół podporowych do osi.
4. Mechanizm napędowy: Jedna z gwiazd (kół zębatych) jest montowana na osi koła napędowego.
5. Łańcuch z kubkami: Wykonanie łańcucha z kubkami (np. poprzez nawinięcie drutu na rurę, cięcie na pierścienie i przyspawanie do łańcucha). W przypadku maszyn dwurzędowych, liczba zębów na gwiazdach powinna być odpowiednio dobrana (np. 40 i 15). Najlepiej pozyskać je ze starych kombajnów.
6. Rura nasienna: Przygotowanie rury nasiennej, która przewodzi bulwy do ziemi. Spawanie rury wysiewającej do ramy.
7. Montaż mechanizmu: Montaż łańcucha na zębatkach, przechodząc przez rurę nasienną. Zamocowanie górnego koła zębatego z możliwością regulacji naciągu łańcucha.
8. Zasobnik: Spawanie tylnej ściany zasobnika. Wykonanie zasobnika z blachy stalowej lub sklejki. Konstrukcja powinna być solidna, ale lekka. Aby zapobiec uszkodzeniu bulw, wnętrze zasobnika można wyłożyć materiałem amortyzującym, np. pianką gumową.
9. Pług/redlica i obsypniki: W dolnej części ramy montuje się pług lub dyski do formowania rowków. Do zagarniania ziemi służą dyski obsypnikowe.
10. Ograniczniki: Spawanie ograniczników w górnej części rury nasiennej.
11. Zaczep: Spawanie zaczepu wleczonego do mocowania do ciągnika.
12. Wykończenie: Oczyszczenie, odtłuszczenie i pomalowanie gotowej konstrukcji.

Praktyczne wskazówki dotyczące budowy i użytkowania

Koła: Należy zwracać uwagę na koła - powinny być szerokie, aby zapobiegać "grzęźnięciu" maszyny na luźnej glebie. Jako koła można wykorzystać elementy z butli gazowej po odpowiednim przygotowaniu.

Zasobnik: Pojemnik na ziemniaki można wykonać z blachy stalowej lub sklejki. Nawet jeśli zamiast metalowej lub sklejkowej konstrukcji zasobnika zostanie użyty zbiornik z pralki, urządzenie nadal będzie funkcjonalne, choć o mniejszej pojemności. Pozwala to zaoszczędzić czas i wysiłek.

Regulacja: Główną trudnością przy samodzielnym wykonaniu może być brak mechanizmu regulacji ilości nawozu, który jest często obecny w fabrycznych modelach. Podobnie, regulacja szerokości rzędów może stanowić wyzwanie, jednak jest możliwa poprzez odpowiednie zaprojektowanie maszyny. Stopień sadzenia można regulować poprzez odległość między łopatkami kubków, optymalnie co 25-27 cm.

Ciągnik: Wszystkie mocowania należy obliczyć zgodnie z marką ciągnika, choć wiele samodzielnie wykonanych sadzarek, zarówno jedno-, jak i dwurzędowych, można zamontować do każdego typu pojazdu. W przypadku ciągników jednoosiowych, zaleca się zamontowanie ciężkiej przeciwwagi z przodu, aby poprawić przyczepność kół.

Sadzarka jednorzędowa jest łatwiejsza w obsłudze. Wykonuje jeden rowek i z określoną częstotliwością wyrzuca bulwy. Ważne jest, aby ziemniaki miały zbliżony rozmiar, zapobiegając zacinaniu się mechanizmu. W przypadku potrzeb, można zainstalować dodatkowe miejsce dla pomocnika, który będzie nadzorował proces sadzenia - wystarczy proste siedzenie zamocowane do ramy. W przypadku sadzarki dwurzędowej, dodatkowa przestrzeń jest wręcz niezbędna.

Wpływ konstrukcji na efektywność pracy: Gęstość sadzenia można ustawić poprzez modyfikację prędkości ruchu taśm wysadzających. Głębokość sadzenia ustawia się poprzez wysuwanie redlic. Niektóre modele sadzarek posiadają dozowniki do zaprawiania bulw oraz zespoły do aplikacji nawozów mineralnych.

Przykładowe wymiary sadzarki (według standardowych projektów): Rama: 580 × 300 mm. Średnica koła napędowego: 310 mm. Rozstaw kół (głębokość): 585-600 mm. Długość rury nasiennej: 770 mm. Odległość między osiami kół zębatych: 570 mm. Zasobnik (dł. × szer. × gł.): 370 × 400 × 400 mm. Górna zębatka: 19 zębów, dolna: 21 zębów.

Fabryczne modele, które mogą służyć jako inspiracja, to m.in. "Neva KS-1A", "Skojący Letni Mieszkaniec", "Antoszka", "Bogatyr". Modele takie jak KS-1, KS-1A, KSM-1 są jednorzędowymi sadzarkami przyczepianymi, dobrze współpracującymi z ciągnikami jednoosiowymi.

Wpływ sadzarki na efektywność uprawy

Zastosowanie sadzarki, zarówno fabrycznej, jak i wykonanej własnoręcznie, przynosi szereg korzyści, przekładających się na zwiększenie wielkości i poprawę jakości przyszłych zbiorów:

• Efektywność: Sadzarki przyspieszają proces sadzenia, oszczędzając czas i pracę, szczególnie na dużych farmach.
• Precyzja: Użycie sadzarek pozwala na dokładne umieszczanie nasion w glebie, co sprzyja jednorodnemu wzrostowi roślin. Możliwa jest regulacja głębokości sadzenia i rozstawu między nasionami.
• Zredukowany wysiłek: Automatyzacja procesu sadzenia oszczędza energię fizyczną operatora.
• Wyższe plony: Precyzyjne sadzenie i minimalizacja stresu roślin sprzyjają lepszemu wzrostowi i w konsekwencji wyższym plonom.
• Równomierne rozmieszczenie materiału sadzeniowego: Przyczynia się do optymalnego rozwoju roślin.
• Możliwość jednoczesnego nawożenia: Niektóre modele pozwalają na aplikację nawozów mineralnych podczas sadzenia.

Sadzarki do ziemniaków stanowią niezbędne narzędzia w rolnictwie i ogrodnictwie, ułatwiając i usprawniając proces sadzenia. Inwestycja w odpowiednią sadzarkę, nawet budowaną własnoręcznie, przynosi znaczące korzyści i ułatwia pracę w polu lub ogrodzie.
