Sadzarka do Ziemniaków Własnej Roboty: Praktyczny Przewodnik

Sadzenie ziemniaków w dużych ilościach może być czasochłonne i męczące, zwłaszcza na obszernych terenach. Tradycyjne metody, takie jak sadzenie ręczne, nie sprawdzają się, gdy liczy się szybkość i efektywność. Rozwiązaniem tego problemu jest zastosowanie sadzarki do ziemniaków, która może być dostosowana do mini traktora lub ciągnika jednoosiowego. Tego typu maszyny, choć dostępne na rynku, często charakteryzują się wysoką ceną, co skłania wielu rolników do rozważenia budowy własnego urządzenia.

Główną zaletą stosowania sadzarki, zarówno fabrycznej, jak i wykonanej własnoręcznie, jest równomierne rozłożenie materiału sadzeniowego. Przekłada się to bezpośrednio na zwiększenie wielkości i poprawę jakości przyszłych zbiorów. Samodzielne wykonanie sadzarki nie jest skomplikowane i pozwala na stworzenie funkcjonalnego narzędzia dopasowanego do indywidualnych potrzeb.

Przeznaczenie i zasada działania sadzarki do ziemniaków

Podstawowym zadaniem sadzarki do traktorów jest efektywne sadzenie bulw ziemniaków, które nie są jeszcze porośnięte. Ponadto, wiele modeli umożliwia jednoczesne nawożenie gleby, niezależnie od jej rodzaju i terenu (z wyjątkiem obszarów górzystych). Te urządzenia są często uniwersalne - w jednym przejeździe mogą formować rowki za pomocą pługa oraz tworzyć zagony przy użyciu specjalnego dysku. Głównym celem mini sadzarek jest maksymalne uproszczenie procesu prac polowych, pozwalając operatorowi na odpoczynek podczas wykonywania zadań.

Prawidłowe użytkowanie sadzarki pozwala na równomierne sadzenie ziemniaków w jednym lub dwóch rzędach. Sadzarka do ziemniaków to urządzenie rolnicze, które znacząco usprawnia proces sadzenia bulw, pozwalając na szybkie i precyzyjne prowadzenie prac polowych.

Zasada Działania

Zasada działania sadzarki nie jest skomplikowana i opiera się na interakcji dwóch kół zębatych (gwiazd) oraz łańcucha z zamontowanymi na nim "łyżkami" lub kubkami: Podczas ruchu pojazdu, oś koła napędowego obraca się. Jedna z gwiazd jest zamontowana na tej osi i również się obraca. Druga gwiazda znajduje się pionowo nad pierwszą. Pomiędzy gwiazdami umieszczony jest łańcuch z kubkami. W miarę obrotu, kubki chwytają bulwy ziemniaka z zasobnika i przenoszą je do punktu wysypu. Dodatkowo, konstrukcja może być wyposażona w dyski formujące rowki o określonej szerokości, a pojemność zasobnika na ziemniaki może być dostosowana do potrzeb użytkownika, ograniczona jedynie dostępnością materiałów i własnymi pomysłami.

Kluczowe elementy konstrukcyjne

Typowa sadzarka składa się z następujących elementów:

• Rama z metalowymi kołami wyposażonymi w występy;
• Bunkier na materiał do sadzenia;
• Łańcuch z kubkami (przenośnik) - zamontowany na dwóch gwiazdach, z których jedna zamocowana jest na osi kół, a druga - w górnej części leja;
• Rura nasienna - służy do przesuwania łańcucha z kubkami i umieszczonymi w nich bulwami z bunkra do momentu sadzenia w ziemi;
• Otwieracz (bruzdownica) - wcinając się w glebę na określoną głębokość, tworzy rowek, w którym umieszczane są bulwy;
• Skrobaki (obsypniki) - krążki lub wysypiska umieszczone za ramą, które wypełniają rowek umieszczonymi w nim bulwami, tworząc trójkątny grzbiet.

Zalety samodzielnie wykonanej sadzarki

Sadzarka wykonana samodzielnie ma wiele zalet, co czyni ją atrakcyjną alternatywą dla modeli fabrycznych. Do głównych zalet tego urządzenia należą:

• Wygoda i szybkość sadzenia - sadzarka do ziemniaków pozwala na dużo szybsze i bez większego wysiłku sadzenie na terenach wystarczająco dużych w skali letniskowej lub wiejskiej.
• Minimalizacja uprawy gleby - to urządzenie pozwala na ponowne użycie kultywatora, obsypnika lub brony.
• Prostota konstrukcji - w przeciwieństwie do modeli fabrycznych, które często są kompatybilne tylko z konkretnymi markami ciągników (np. MTZ 80/82, 132n), domowe urządzenie można dostosować do praktycznie każdego pojazdu.
• Niskie koszty produkcji - domowi rzemieślnicy mogą samodzielnie wykonać sadzarkę do ziemniaków własnymi rękami ze złomu, które zawsze można znaleźć w domowym warsztacie lub garażu, co znacząco obniża koszt inwestycji.

Domowa, niedroga sadzarka do ziemniaków do ciągnika prowadzącego jest bardzo wygodną, łatwą w obsłudze, ale jednocześnie jednostką, która znacznie ułatwia pracę letnikowi lub drobnemu rolnikowi.

Rodzaje sadzarek do ziemniaków

Podział ze względu na mechanizm i przeznaczenie

Sadzarki do mini traktorów występują głównie w dwóch wariantach:

• Jednorzędowe: Są prostsze w budowie i mniej wydajne, ale łatwiejsze w obsłudze. Wykonują jeden rowek i z określoną częstotliwością wyrzucają bulwy. Ważne jest, aby ziemniaki miały zbliżony rozmiar, zapobiegając zacinaniu się mechanizmu.
• Dwurzędowe: Są mocniejsze, co znacząco przyspiesza i upraszcza proces sadzenia. Jeśli zostały zaprojektowane z uwzględnieniem precyzyjnych wymiarów wszystkich elementów konstrukcyjnych, mogą być również mocowane do ciągników jednoosiowych (monobloków).

Można wyróżnić dwa podstawowe rodzaje sadzarek do ziemniaków, które znajdują się w polskich, zazwyczaj dużych gospodarstwach rolnych i znacznie przyspieszają proces sadzenia oraz oddziałują w dużym stopniu na efektywność upraw:

• Sadzarki półautomatyczne - w tym przypadku ziemniaki wkłada się do komór tarczowego zasobnika, który obraca się w płaszczyźnie poziomej; kiedy komora obraca się o pewien określony kąt i trafia na otwór zlokalizowany nad wylotem redlicy, sadzeniak spada do bruzdy.
• Sadzarki automatyczne - można je podzielić na: przenośnikowe oraz tarczowe; co więcej, mogą one być przyczepiane lub zawieszane; w większości przypadków mają one postać modułową, dzięki czemu można bez problemu zwiększać szerokość roboczą. Wyróżniamy nie tylko sadzarki redlinowe (tworzące redliny), ale również te zagonowe, które sadzą w zagonach (pozwalają sadzić ziemniaki w 3 rzędach).

Typy ręcznych sadzarek

Wśród popularnych typów ręcznych sadzarek, często używanych w połączeniu z ciągnikami jednoosiowymi, można wymienić:

• Stożkowe: Posiadają uchwyt z częścią roboczą w kształcie stożka.
• Rurkowe: Uniwersalne narzędzie w formie pustej rury, proste w obsłudze.
• W kształcie litery T: Z uchwytem i częścią roboczą w formie "szklanki", tworzącą otwór w glebie.
• Potrójne: Wykonane z metalu, służą do tworzenia otworów, posiadają stopień.
• Zmechanizowane: Mogą współpracować z traktorem lub ciągnikiem jednoosiowym.

Materiały i narzędzia do budowy sadzarki własnej roboty

Do samodzielnego wykonania sadzarki do ziemniaków będziesz potrzebować odpowiednich materiałów i narzędzi. Wiele z nich to powszechnie dostępne elementy lub złom, który można znaleźć w warsztacie.

Wymagane materiały

• Kątownik lub profil stalowy (np. nr 8) oraz ceowniki do ramy.
• Metalowe koła podporowe.
• Łożyska (np. 4 standardowe łożyska rozmiar 205).
• Blacha stalowa (min. 1,5-2,0 mm) na tylną ścianę kosza i inne elementy.
• Blacha ocynkowana lub cienka blacha stalowa (0,8-1,0 mm) na bunkier.
• Zębatki (np. 19-21 zębów) do mechanizmu napędowego łańcucha.
• Łańcuch rozrządu.
• Oś do kół napędowych.
• Drut stalowy o grubości 3-4 mm do wykonania kubków sadzących.
• Sklejka lub drewno (o grubości do 1,2 cm) do bunkra (opcjonalnie).
• Pianka gumowa lub inny materiał amortyzujący do wyłożenia wnętrza zasobnika.
• Śruby, nakrętki, uszczelki gumowo-filcowe, łączniki stalowe.
• Olej lniany i farba na bazie wody do konserwacji.

Potrzebne narzędzia

• Bułgarski (szlifierka kątowa).
• Spawarka (najlepiej półautomatyczna).
• Wiertarka lub mocny śrubokręt.
• Kompresor z pistoletem natryskowym (do malowania).
• Imadło i rura o średnicy 50-60 mm (do formowania kubków).
• Narzędzia ślusarskie.

Niezawodna spawarka jest głównym narzędziem do wykonania domowej sadzarki do ziemniaków.

Proces budowy sadzarki do ziemniaków własnej konstrukcji

Proces montażu sadzarki zazwyczaj obejmuje następujące kroki:

1. Spawanie ramy nośnej

• Prostokątna rama jest spawana z kanału lub narożnika. Jej rozmiar dobierany jest z uwzględnieniem wielkości i pojemności leja.
• Do ramy urządzenia przyspawane są dwa podłużnice (np. z profilu nr 8), wzmocnione poprzecznymi żebrami.
• W przedniej części podłużnic montuje się zaczepy do połączenia z ciągnikiem.

2. Montaż osi i kół napędowych

• Pierwsza zębatka jest przymocowana do środka osi kół podporowych.
• Po obu stronach koła łańcuchowego na oś kół podporowych dociskane są łożyska w klatkach z grubościennej rury o odpowiedniej średnicy wewnętrznej.
• Do osi przymocowane są metalowe koła podporowe.
• Oś jest przyspawana do ramy; w tym celu koszyki łożysk są przyspawane przez spawanie stykowe do poprzecznego narożnika specjalnie przewidzianego dla tej części ramy.

Ważne: Napęd pasowy z kołami pasowymi zamiast kół łańcuchowych nie jest odpowiedni dla mechanizmu sadzenia bulw, ponieważ pasek jest bardziej podatny na rozciąganie, ślizganie i niszczenie w mokrych warunkach wiosennych.

3. Przygotowanie mechanizmu przenośnikowego (łańcuch z kubkami)

• Spirala o 12-15 zwojach jest nawijana z drutu za pomocą imadła i rury o średnicy 50-60 mm.
• Spirala jest cięta wzdłużnie, tworząc 12-15 oddzielnych pierścieni.
• Pierścienie są przyspawane do łańcuszka w odległości 8-10 cm od siebie.
• Aby zapobiec prześlizgiwaniu się małych ziemniaków przez pierścień, spód z tego samego drutu lub kawałków blachy jest do niego przyspawany od dołu.

4. Montaż rury nasiennej

• W przypadku nasieniowodów stosuje się rurkę o średnicy wewnętrznej 10-55 mm większej niż średnica miseczek (metalowe pierścienie z końcami na bulwy) i długości równej około połowie długości łańcucha. W rurze o szerokości 20-30 mm wykonuje się cięcie wzdłużne.
• Rura wysiewająca jest przyspawana do ramy za pomocą dwóch grubościennych metalowych płyt.
• W górnej części rury nasiennej cięcie zwiększa się do szerokości 40-50 mm.

5. Zakładanie i napinanie ańcucha

• Łańcuch jest odłączany za pomocą zamka na nim i zakładany na dolną, a następnie na drugą zębatkę. W tym samym czasie jest ostrożnie przepuszczany przez rurkę nasienną.
• Górne koło łańcuchowe z osią i dwoma łożyskami jest przyspawane do rury nasiennej za pomocą narożników.

Ważne: Górne koło łańcuchowe może być sztywno przymocowane do rury nasiennej lub mieć regulację naciągu łańcucha. Ta ostatnia opcja jest preferowana, ponieważ za jej pomocą, jeśli to konieczne, siła naciągu łańcucha jest regulowana w przypadku jego rozciągania.

Równolegle do rury nasiennej w pobliżu dolnego koła zębatego do ramy przyspawana jest rura, wewnątrz której jest włożony łańcuch z miseczkami.

6. Budowa zasobnika (bunkra)

• Tylna ściana bunkra jest przyspawana do rury i do końców naroży, do których przymocowane jest górne koło łańcuchowe.
• Bunkier o nośności 20-30 kg nitowany lub spawany z cyny o grubości 0,8-1,0 mm. Można go wykonać również z blachy stalowej lub sklejki. Konstrukcja powinna być solidna, ale zarazem lekka. Drewno o grubości do 1,2 cm jest dobrym materiałem.
• W górnej części rury nasiennej przyspawane są dwa ograniczniki równolegle do ruchu łańcucha, które są niezbędne, aby ziemniaki wypadające z kubka podczas obracania wpadały do rury, a nie za nią.
• Aby zapobiec uszkodzeniu bulw, wnętrze zasobnika można wyłożyć materiałem amortyzującym, np. pianką gumową.

7. Montaż otwieracza i obsypników

• Osłony są przyspawane do tylnej części ramy; w tym celu do regałów przyspawane są dwie wypukłe płyty. Obsypniki ustawić pod kątem tak, aby przykrywając bruzdę sadzonymi ziemniakami ziemią tworzyły nad nią grzbiet o wysokości 40-50 mm.
• Do przedniej części ramy przyspawany jest zaczep wleczony służący do mocowania agregatu do ciągnika prowadzącego (służy do regulacji wysokości mocowania sadzarki do ciągnika), a także otwieracz. Korpus tradycyjnego pagórka służy jako otwieracz. Środkowa oś otwieracza powinna znajdować się pod środkiem rury, z której wychodzi łańcuch z miseczkami.

8. Występy na kołach i wykończenie

• Na felgach występy są przyspawane w szachownicę - płyty o wysokości 20-30 mm, umieszczone na feldze o skoku 40-60 mm.
• Rama, lejek, koła podporowe są oczyszczone, odtłuszczone i pomalowane 2-3 warstwami farby.

Przykładowe wymiary sadzarki do ziemniaków własnej roboty

Przybliżone wymiary sadzarki do ziemniaków wykonanej według technologii opisanej powyżej mogą wyglądać następująco:

• Rama: 580 × 300 mm;
• Średnica koła napędowego: 310 mm;
• Odległość między kołami (gąsienica): 585-600 mm;
• Długość rury nasiennej: 770 mm;
• Odległość między osiami kół zębatych: 570 mm;
• Lej (długość × szerokość × głębokość): 370 × 400 × 400 mm;
• Obsypniki (długość × wysokość): 275 × 140 mm;
• Górna zębatka: 19 zębów, dolna: 21 zębów;
• Łożyska: 4 standardowe łożyska o rozmiarze 205.

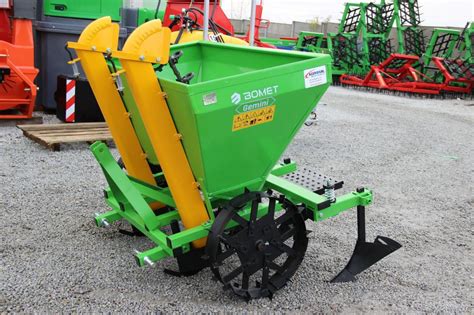

Rysunek (schemat) standardowej sadzarki do ziemniaków dla ciągnika prowadzącego może stanowić cenną inspirację przy projektowaniu własnej konstrukcji.

Praktyczne wskazówki i możliwości ulepszeń

Tworząc własną sadzarkę, warto wziąć pod uwagę kilka praktycznych aspektów, które mogą znacząco wpłynąć na jej funkcjonalność i wydajność:

• Wykorzystanie materiałów z recyklingu: Możesz użyć domowego urządzenia do sadzenia ziemniaków, nawet jeśli zamiast zbiornika ze sklejki lub metalu zainstalowano zbiornik z pralki. Chociaż jego pojemność nie będzie duża, ale możesz zaoszczędzić czas i wysiłek związany z produkcją tej części urządzenia.
• Szerokie koła: Ważne jest, aby zwracać uwagę na koła - powinny być szerokie. Dzięki temu urządzenie nie „depcze” luźnej gleby, zapobiegając jej zagłębianiu się.
• Lej wysiewający: Siewnik może być wykonany z prostej rury o średnicy 10-25 cm.
• Dopasowanie mocowań: Wszystkie mocowania należy obliczyć zgodnie z marką ciągnika (MTZ, Salyut itp.). Chociaż większość takich samodzielnie wykonanych urządzeń, jednorzędowych lub dwurzędowych, można przymocować do dowolnego typu pojazdu, urządzenie opracowane dla oddzielnego ciągnika jest jeszcze lepsze.
• Miejsce dla pomocnika: W przypadku potrzeb, można zainstalować dodatkowe miejsce dla asystenta, który będzie nadzorował proces sadzenia - wystarczy proste siedzenie zamocowane do ramy. Jeśli w planach projektowych jest siewnik dwurzędowy, nie można obejść się bez dodatkowej przestrzeni.

Ważne: Podczas korzystania zarówno z fabrycznego, jak i domowego modelu sadzarki do ziemniaków, konieczne jest zamontowanie ciężkiej przeciwwagi z przodu ciągnika prowadzącego, co pozwala poprawić przyczepność jego kół do gleby.

Regulacja i precyzja sadzenia

W klasycznych sadzarkach gęstość sadzenia rolnik ustawia poprzez modyfikację prędkości ruchu taśm wysadzających - wykorzystuje się tutaj koła łańcuchowe zlokalizowane w przekładni, która przenosi napęd do taśm od kół urządzenia. Jeśli chodzi o głębokość sadzenia, ustawia się ją poprzez wysuwanie redlic.

Dodatkowo niektóre modele sadzarek posiadają dozowniki do zaprawiania bulw, a także zespoły do aplikacji nawozów mineralnych. Możesz na nim przymocować dodatkowy pojemnik z bulwami do sadzenia i zainstalować dozownik paszy dla ziemniaków. Coraz więcej sadzarek wyposażanych jest w napęd hydrauliczny. Dzięki niemu możliwa jest bezstopniowa regulacja głębokości sadzenia. Czasem posiadają one również elektroniczne czujniki, dzięki którym sadzenie może być przeprowadzane z jeszcze większą dokładnością.

Fabryczne modele sadzarek jako inspiracja

Znajomość konstrukcji i działania fabrycznych sadzarek może być cenną inspiracją przy projektowaniu własnego urządzenia. Poniżej przedstawiamy popularne modele, często spotykane na rynku:

Popularne modele fabryczne do ciągników jednoosiowych

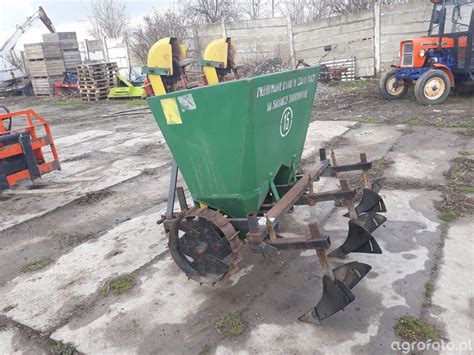

Do najpopularniejszych fabrycznych modeli sadzarek do ciągników prowadzonych należą: KS-1; KS-1A; KSM-1.

Ważne: Litera "KS" oznacza sadzarkę jednorzędową (K - ziemniaki, S - sadzarka), a cyfra "1" wskazuje na model. Litery "M" i "A" oznaczają modyfikacje (ulepszenia) wcześniej wydanych modeli.

Charakterystyka wybranych modeli

Wszystkie te modele dobrze współpracują z ciągnikami jednoosiowymi, zarówno produkcji krajowej (MTZ, Neva, Salyut), jak i zagranicznej (Viking, CAIMAN, Daewoo).

Elementy i mechanizmy nowoczesnych sadzarek

W budowie sadzarki do ziemniaków kluczowe są elementy, które zapewniają precyzję i efektywność pracy. Można wyróżnić dwa podstawowe rodzaje sadzarek, które znajdują się w polskich gospodarstwach rolnych:

• Sadzarki półautomatyczne - ziemniaki wkłada się do komór tarczowego zasobnika, który obraca się w płaszczyźnie poziomej; kiedy komora obraca się o określony kąt i trafia na otwór nad wylotem redlicy, sadzeniak spada do bruzdy.
• Sadzarki automatyczne - dzielą się na przenośnikowe i tarczowe. Mogą być przyczepiane lub zawieszane, często mają postać modułową. Wyróżniamy sadzarki redlinowe i zagonowe (sadzące w 3 rzędach).

Mechanizmy precyzyjnego sadzenia

W automatycznych sadzarkach tarczowych istotne są: zagarniacze zasypujące ziemniaki (obsypniki), tarcze z chwytakami oraz redlice. Ze względu na większą precyzję, sadzarki przenośnikowe coraz częściej zastępują modele tarczowe.

Urządzenia przenośnikowe wykorzystują czerpaki przymocowane do taśm lub łańcuchów, co pozwala na wyróżnienie sadzarek: taśmowo-palcowych, taśmowo-czerpakowych, łańcuchowo-czerpakowych i igiełkowych. Najnowocześniejsze są modele taśmowo-czerpakowe, gdzie sadzeniaki zbierane są z dolnej części zbiornika przez czerpaki na taśmie i transportowane do góry, a następnie opuszczane do bruzdy. Korpus obsypnika zakrywa ziemniaki, natomiast napęd przenośnika pobierany jest z kół sadzarki, które posiadają na obwodzie ostrogi. Ramka usytuowana nad tarczą z czerpakami strąca nabrane sadzeniaki w sposób podwójny, wykorzystując gwiazdki wstrząsające, regulowane dźwignią.

Inne ważne elementy

• Rama sadzarki: Konstrukcja nośna, często z zamkniętych profili stalowych, do której mocowane są wszystkie elementy.
• Redlice: Umieszczone z przodu sadzarki, wyorują bruzdy. Ich głębokość często reguluje się wysokością słupka płozy, blokowanego śrubą.
• Dozowniki, rynna i klapka: Zespoły wysadzające, do których wkłada się ziemniaki, a następnie trafiają one do bruzd przez rynnę. Klapka nad tarczą dozownika zapobiega podwójnemu sadzeniu.
• Tarcza dozownika i koła zębate: Liczba obrotów tarczy wpływa na odległość sadzeniaków. Obroty te są powiązane z liczbą zębów koła zębatego napędzającego przekładnię łańcuchową. W sadzarkach 2-rzędowych odległości sadzeniaków reguluje się poprzez tarcze obrotowe dozownika.
• Obsypniki: W tylnej części sadzarki zasypują glebą sadzeniaki i tworzą redliny. Mogą mieć formę radlic (w sadzarkach 2-rzędowych) lub talerzy (w 4-rzędowych), z regulacją kąta pochylenia i siły docisku. Popularne są formownice redlin z rolką koszową, które pozostawiają porowatą redlinę, szczególnie na lekkich glebach lub w systemach nawadniania. Gładkie redliny o dużej objętości najlepiej formować za pomocą obsypników z blachy (tzw. speedblech), choć na ciężkich, mokrych glebach może tworzyć się skorupa.
• Znaczniki, ławki, półka i światła odblaskowe: Dodatkowe elementy zwiększające funkcjonalność i bezpieczeństwo.

Nowoczesne sadzarki, takie jak Grimme Prios z hybrydową formownicą, pozwalają na łatwą regulację i wymienne elementy, co umożliwia szybkie dostosowanie systemu formowania redlin do gleby i pogody.
