W nowoczesnych sadzarkach do ziemniaków kluczową rolę odgrywa automatyka zapewniająca precyzyjne i równomierne podawanie bulw. Jednym z podstawowych elementów tego systemu jest czujnik zbliżeniowy, który kontroluje ilość ziemniaków na taśmie podającej i w odpowiednim momencie zatrzymuje jej ruch, aby zapobiec przeładowaniu lub brakom.
Charakterystyka i typy czujników zbliżeniowych w sadzarkach
Czujniki stosowane w sadzarkach ziemniaków to zazwyczaj elementy reagujące na obecność ziemniaka lub innej przeszkody w niewielkiej odległości, np. około 2 cm. W dyskusjach na temat ich identyfikacji często pojawiają się spekulacje dotyczące ich typu:
- Czujnik pojemnościowy: Jest to popularny typ czujnika, który wykrywa zmiany pojemności elektrycznej w swoim polu działania, reagując na obiekty niemetalowe, takie jak ziemniaki. Często dyskusyjną kwestią jest jego odporność na trudne warunki, takie jak wilgoć i kurz, które są nieodłącznym elementem pracy w polu.
- Czujnik ultradźwiękowy: Kolejna możliwa opcja, która działa na zasadzie emisji i odbioru fal ultradźwiękowych, mierząc odległość do obiektu.
- Czujnik indukcyjny: Ten typ czujnika reaguje wyłącznie na metalowe przedmioty, dlatego jest mało prawdopodobne, aby był stosowany do wykrywania ziemniaków.
Niezależnie od typu, sam czujnik zazwyczaj nie steruje bezpośrednio elementami wykonawczymi, takimi jak przekaźniki czy elektrozawory. Jego wewnętrzna elektronika formuje sygnał (np. impuls lub napięcie o stałej wartości), który jest następnie przetwarzany przez nadrzędne urządzenie kontrolne.
Identyfikacja i poszukiwanie czujnika
Problem z identyfikacją i pozyskaniem drugiego czujnika o identycznym podłączeniu (zazwyczaj trzy kabelki: dwa zasilające i jeden sygnałowy) jest często spotykany. W przypadku konkretnego modelu sadzarki, jak np. Cramer Junior Spezial, brak tabliczki znamionowej na maszynie oraz zniszczony opis na oryginalnym czujniku dodatkowo utrudniają zadanie.
W takich sytuacjach kluczowe jest:
- Sprawdzenie nazwy, typu i wytwórcy sadzarki: Nawet fragmentaryczne informacje mogą pomóc w odnalezieniu dokumentacji technicznej.
- Dokładne oględziny czujnika: Jeśli na czujniku pozostały jakiekolwiek ślady opisu, warto je dokładnie zbadać.

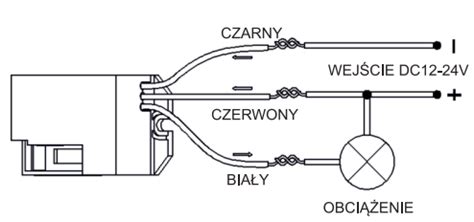

- Zwrócenie uwagi na okablowanie: Trzy kabelki zazwyczaj wskazują na zasilanie (plus i minus) oraz wyjście sygnałowe.
Biorąc pod uwagę, że oryginalne rozwiązanie przewidywało dwa czujniki, a w jednym rzędzie został zamontowany przełącznik kołyskowy, intencją jest powrót do fabrycznej konfiguracji dwurzędowej automatyki.
Alternatywne rozwiązania i metody podłączenia
W przypadku trudności ze znalezieniem identycznego czujnika, rozważane są również alternatywne rozwiązania, zwłaszcza dla użytkowników, którzy nie mają doświadczenia w elektronice:
Wyłącznik krańcowy
Jednym z najprostszych rozwiązań jest zastosowanie czułego wyłącznika krańcowego. Można go podłączyć bezpośrednio w obwód elektryczny sterujący taśmą, np. przecinając przewód idący do elektrozaworu i podłączając wyłącznik szeregowo. Ważne jest odpowiednie dobranie położenia i ustawienia krańcówki, aby reagowała na obecność ziemniaków.
Podłączenie drugiego czujnika
Jeśli zostanie znaleziony odpowiedni czujnik, podłączenie drugiego do istniejącej instalacji może być wyzwaniem. Urządzenie kontrolne fabryczne może nie pozwalać na proste podłączenie szeregowe lub równoległe bez modyfikacji. W takim przypadku warto skonsultować się z osobą posiadającą wiedzę z zakresu elektroniki lub poszukać wsparcia w autoryzowanym serwisie, jeśli dostępny.
Podział sadzarek, Budowa, działanie i obsługa
Elektronika wewnątrz czujnika jest wystarczająca do sterowania przekaźnikiem, który z kolei kontroluje elektrozawory lub silniki taśm podających. Na zdjęciach z maszyn tego typu często widać przekaźniki oraz towarzyszącą im plątaninę przewodów, co potwierdza rolę przekaźnika jako elementu wykonawczego.
