Schemat Elektryczny Skrzyni Biegów JCB 4CX i Diagnoza Typowych Problemów

Wprowadzenie do JCB 4CX

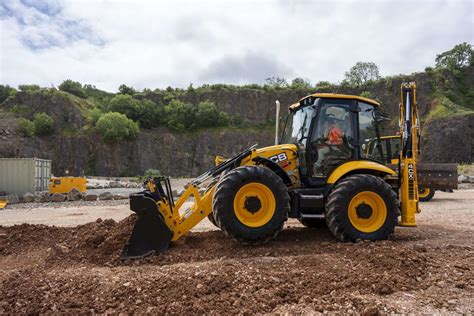

Koparko-ładowarka JCB 4CX to wszechstronna maszyna budowlana, która z powodzeniem funkcjonuje jako koparka, ładowarka, a także koparko-ładowarka. Model ten wprowadzono na rynek w latach 80-tych i jest produkowany do dziś. Maszyna jest zazwyczaj wyposażona w czterocylindrowy silnik diesla o mocy od 100 do 150 KM, w zależności od wersji. JCB 4CX posiada również teleskopowe ramię, oferujące zasięg kopania na głębokości od około 4,5 m do 6,2 m, w zależności od konfiguracji, oraz przednie ładowarki do przemieszczania materiałów.

Model JCB 4CX jest ceniony za innowacyjne rozwiązania, takie jak optymalna ładowność i zasięg koparki, precyzja sterowania, wydajność paliwowa i aspekty ochrony środowiska. W kontekście eksploatacji i serwisowania, kluczowe jest zrozumienie jej systemów, w tym schematu elektrycznego skrzyni biegów, który jest tematem niniejszego artykułu.

Sterowanie Skrzynią Biegów: Rola Elektrozaworów i Cewek

Wielu użytkowników maszyn JCB boryka się z problemami dotyczącymi sterowania biegami, szczególnie w przypadku modeli z hydraulicznym lub elektrohydraulicznym sterowaniem. Skrzynie biegów w maszynach JCB, zwłaszcza te sterowane elektrohydraulicznie, posiadają zestawy elektrozaworów (cewek). Są one zazwyczaj zlokalizowane od strony zbiornika paliwa i mogą występować jako pojedyncze elektrozawory lub w formie podwójnych bloków, często o zielonym kolorze.

W przypadku skrzyń automatycznych, takich jak te z systemem Powershift Controller, kluczowe jest prawidłowe podłączenie i działanie tych cewek. Schematy podłączenia cewek są niezbędne do poprawnej diagnozy, ponieważ nie zawsze przekaźniki bezpośrednio "włączają" biegi. Często ich zadaniem jest sterowanie elektrozaworami, które następnie kierują przepływ oleju hydraulicznego, aktywując odpowiednie sprzęgła lub hamulce w skrzyni biegów. Zrozumienie tej zależności jest kluczowe przy diagnozowaniu usterek.

Na przykład, w skrzyniach z 5 cewkami i 4 biegami, cewka dolna środkowa często steruje sprzęgłami wału głównego (mainshaft) i pomocniczego (layshaft). Prawidłowe podłączenie cewek jest fundamentalne dla poprawnego funkcjonowania skrzyni biegów. Jeśli wydaje się, że coś jest źle podłączone, należy to niezwłocznie sprawdzić.

Przekaźniki i Ich Funkcje w Układzie Napędowym

Obok elektrozaworów, w systemie sterowania skrzynią biegów istotną rolę odgrywają przekaźniki. Jednym z częstych pytań jest identyfikacja przekaźników odpowiedzialnych za włączanie konkretnych biegów, jak na przykład 2. i 4. bieg. Należy pamiętać, że przekaźniki zazwyczaj sterują pracą elektrozaworów, a nie bezpośrednio angażują biegi. Zrozumienie tej zależności jest kluczowe przy diagnozowaniu usterek.

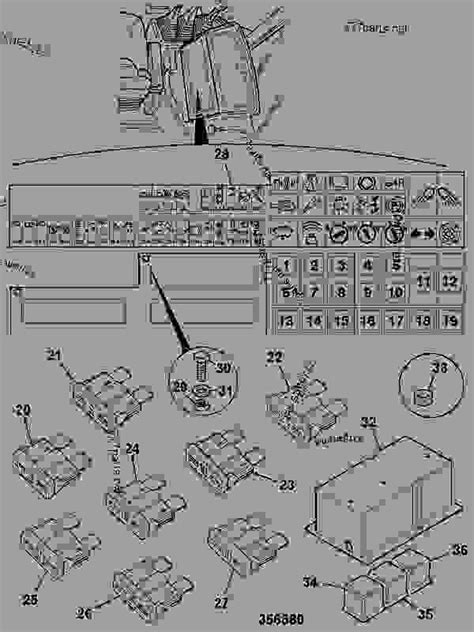

W maszynach JCB 4CX lokalizacja skrzynek bezpieczników oraz przekaźników jest kluczowa dla diagnostyki elektrycznej. Bezpieczniki chronią przed przeciążeniem układu elektrycznego. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego przed przystąpieniem do naprawy zawsze należy sprawdzić bezpiecznik odpowiadający za dany element. Problemy z elektroniką i komputerami sterującymi, w tym z modułami lub czujnikami, są również częstymi awariami, wymagającymi znajomości schematów.

Znaczenie Dokumentacji Technicznej i Numeru Seryjnego

Dokumentacja techniczna, schematy elektryczne i instrukcje serwisowe (DTR) są niezwykle pomocne w diagnozowaniu problemów ze skrzynią biegów JCB 4CX. Jednakże, należy pamiętać, że nie zawsze są one wyrocznią. Maszyny mogą występować w różnych odmianach, być sprowadzane z różnych krajów z odmiennymi aplikacjami, a także mogły być wcześniej modyfikowane przez poprzednich użytkowników.

Dlatego przy diagnozowaniu problemów ze skrzynią biegów, warto brać pod uwagę nie tylko schematy, ale również faktyczny stan instalacji w danej maszynie. Wyszukiwanie informacji po numerze seryjnym (S/N, Product Identification Number) maszyny może pomóc w znalezieniu bardziej precyzyjnych danych i schematów dostosowanych do konkretnego egzemplarza.

Typowe Problemy Skrzyni Biegów JCB 4CX i Ich Diagnoza

Użytkownicy maszyn JCB 4CX zgłaszają szereg problemów związanych ze skrzyniami biegów, które często wymagają szczegółowej diagnostyki elektrycznej i hydraulicznej. Poniżej przedstawiamy najczęściej występujące problemy i wskazówki dotyczące ich diagnozy.

Problemy z Ciśnieniem Oleju w Skrzyni Biegów

Jednym z najczęstszych problemów jest ciągłe piszczenie sygnalizujące brak ciśnienia oleju w skrzyni biegów, nawet po wymianie oleju i odpaleniu maszyny. Zdarza się również, że kontrolka oleju gaśnie po odpaleniu, ale z czasem zaczyna mrugać i zapalać się, gasnąc dopiero po dodaniu gazu - tak jakby olej nagrzewał się i tracił ciśnienie.

W przypadku problemów z ciśnieniem oleju, kluczowe jest jego zmierzenie za pomocą odpowiedniego manometru. Po odkręceniu punktu pomiarowego olej powinien być wyrzucany. Należy dowiedzieć się, jakie ciśnienie powinno być prawidłowe dla danego modelu skrzyni oraz ile jest punktów pomiarowych. Zazwyczaj jest co najmniej jedno takie miejsce. Po wymianie oleju i filtrów należy upewnić się, że skrzynia została prawidłowo odpowietrzona, ponieważ zapowietrzenie może być przyczyną niskiego ciśnienia.

Wycieki Oleju Między Skrzynią a Silnikiem

Wycieki oleju między skrzynią biegów a silnikiem to kolejny częsty i frustrujący problem. Mogą być spowodowane różnymi czynnikami, takimi jak uszkodzone uszczelnienia (np. simmering), awaria pompy transmisyjnej lub nawet nieprawidłowo zamontowany oring pompy transmisyjnej. Zdarza się, że nawet po wymianie uszczelnień na nowe, w tym oryginalnych części firmy Corteco, problem wycieku nadal występuje.

Użytkownicy zgłaszali sytuacje, w których wymiana samej pompy na nową, oryginalną, również nie rozwiązywała problemu. Czasem okazywało się, że to właśnie nowy oring pompy transmisyjnej uległ uszkodzeniu podczas montażu, stając się źródłem wycieku. Kluczowe jest dokładne zidentyfikowanie miejsca wycieku, ponieważ "nie mam pojęcia którędy cieknie" jest częstym stwierdzeniem. Części zamienne są ogólnie dostępne, jednak ich prawidłowy dobór i montaż są krytyczne.

Problemy z Mocą i Przyspieszeniem

Brak mocy i słabe przyspieszenie to kolejne objawy problemów ze skrzynią biegów, które mogą mieć podłoże hydrauliczne lub elektryczne. Maszyna "ledwo jeździ, a przednia łyżkę odpuszczę to nawet kołami nie zakręci", co wskazuje na poważne trudności w przenoszeniu momentu obrotowego. Może to być związane z nieprawidłowym ciśnieniem oleju, uszkodzonymi sprzęgłami sterowanymi cewkami, lub innymi komponentami układu napędowego.

Problemy z Zasilaniem Elektrycznym

Inne typowe problemy, które mogą wpływać na działanie skrzyni biegów, obejmują:

• Brak zasilania na bezpiecznikach, co może unieruchomić konkretne obwody sterujące skrzynią.
• Awarie zaawansowanej elektroniki i komputerów sterujących, które są częstymi problemami w nowszych modelach maszyn JCB, wpływającymi na działanie czujników i modułów sterujących skrzynią.
