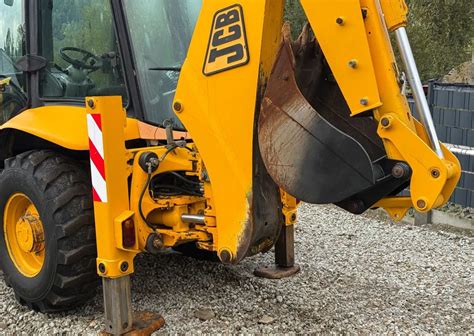

Koparko-ładowarka JCB 3CX to popularna maszyna, która znajduje szerokie zastosowanie w budownictwie, rolnictwie i innych branżach, charakteryzując się wysoką wydajnością i niezawodnością. W przypadku maszyn z 2000 roku, jak i nowszych, kluczowe dla bezpieczeństwa i efektywności pracy jest prawidłowe funkcjonowanie układu hamulcowego.
Specyfika układu hamulcowego w JCB 3CX

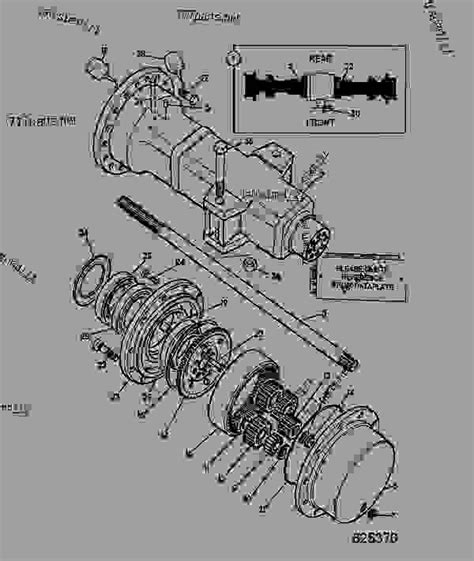

Układ hamulcowy w JCB 3CX, szczególnie w modelach Super, jest integralną częścią tylnego mostu. Hamulce są zlokalizowane przy dyfrze, co oznacza, że dostęp do nich wymaga odkręcenia pochw półosi napędowych. Jest to praca czasochłonna i wymagająca, szczególnie dla mechanika, który po raz pierwszy rozbiera tę maszynę. Nierzadko mechanik obawia się podchodzić do takiej pracy, co podkreśla jej złożoność.
Wśród użytkowników często pojawiają się pytania dotyczące konstrukcji hamulców. Istnieje pogląd, że hamulce mogą być mechaniczne, oparte na tarczkach i przekładkach uruchamianych cięgnem, umieszczonych w "puszkach przy skrzyni". Jednak w nowszych modelach, takich jak JCB 3CX Super z 2000 roku, częściej spotyka się hamulce mokre, zintegrowane z układem hydraulicznym i zanurzone w oleju w tylnym moście. Te "puszki" faktycznie odpowiadają za hamowanie maszyny, a sposób ich połączenia z pedałem hamulca jest kluczowy dla zrozumienia ich działania. Różnice w konstrukcji hamulców mogą wynikać z roku produkcji lub konkretnej wersji maszyny.
Typowe problemy z układem hamulcowym i diagnostyka
Jednym z najczęściej zgłaszanych problemów jest wyciek płynu hamulcowego ze zbiorniczka. Objawia się to koniecznością częstego dolewania płynu i odpowietrzania układu, które wystarcza tylko na krótki czas. Taki wyciek płynu z układu hamulcowego do tylnego mostu jest poważnym sygnałem awarii.
Diagnostyka wycieków płynu hamulcowego
- Kontrola pompek hamulcowych i serwa: Pierwszym krokiem diagnostycznym jest wykręcenie pompek hamulcowych i zajrzenie do serwa w celu sprawdzenia obecności oleju. Jeżeli uszczelnienie pompki jest uszkodzone, płyn hamulcowy może przedostawać się do serwa, które następnie zasysa ten płyn.
- Weryfikacja uszczelnień w moście: Jeśli serwo jest suche, problem najprawdopodobniej tkwi w uszczelnieniu w moście. Oznacza to, że płyn hamulcowy przedostaje się bezpośrednio do oleju przekładniowego w tylnym moście.
Nierzadko zdarza się, że mimo wymiany pompek hamulcowych, nowych tarcz i uszczelniaczy, w jednym z kół (np. lewym) nadal brakuje hamulca, a podczas odpowietrzania obserwuje się jedynie mały wypływ płynu hamulcowego. Taka sytuacja wskazuje na utrzymujący się problem z przepływem płynu lub jego niewystarczającym ciśnieniem w układzie.
Proces naprawy i wskazówki
Przy stwierdzeniu obecności oleju w serwie, konieczna jest wymiana pompki hamulcowej. Zaleca się stosowanie oryginalnych części, ponieważ stosowanie zamienników niskiej jakości może prowadzić do ponownych awarii, niepotrzebnych strat czasu i pieniędzy.

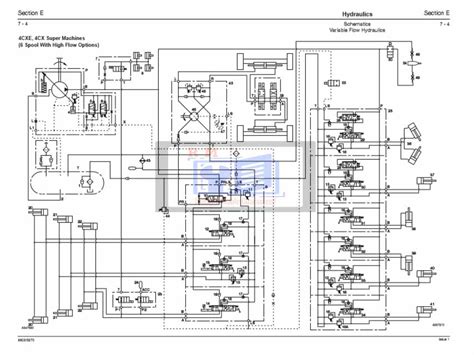

Naprawa układu hamulcowego w JCB 3CX, zwłaszcza w przypadku wycieku do tylnego mostu, jest skomplikowanym zadaniem. Wymaga to demontażu wielu elementów, co podkreśla znaczenie posiadania odpowiedniej dokumentacji technicznej. Dostęp do książki serwisowej oraz szczegółowych schematów układu hamulcowego i tylnego mostu jest kluczowy dla prawidłowego przeprowadzenia naprawy. Wyszukiwanie odpowiednich informacji technicznych powinno odbywać się według numeru S/N (Product Identification Number) maszyny, co pozwala na identyfikację specyficznych dla danego modelu rozwiązań.
