Instalacja elektryczna jest jednym z kluczowych systemów w każdej maszynie budowlanej i rolniczej, w tym w popularnych koparko-ładowarkach JCB. Jej prawidłowe funkcjonowanie gwarantuje nie tylko efektywność pracy, ale przede wszystkim bezpieczeństwo operatora i osób przebywających w pobliżu maszyny. W przypadku awarii, szczegółowy schemat instalacji elektrycznej staje się niezbędnym narzędziem diagnostycznym.
JCB 3CX - Charakterystyka i znaczenie instalacji elektrycznej
JCB 3CX to popularna koparko-ładowarka, która znajduje szerokie zastosowanie w budownictwie, rolnictwie i innych branżach. Jest to maszyna, która charakteryzuje się wysoką wydajnością i niezawodnością. JCB 3CX jest wyposażona w wiele innowacyjnych rozwiązań, które zwiększają jej funkcjonalność i skuteczność pracy.
W zależności od wersji, JCB 3CX może mieć różne specyfikacje techniczne, ale ogólnie jest to maszyna o mocy od około 68 do 97 KM, z wagą około 8 ton. Koparko-ładowarka ta posiada różne osprzęty, takie jak łyżki, widełki do palet, młoty hydrauliczne czy młoty zrywkowe, co umożliwia jej wszechstronne wykorzystanie. Skomplikowana konstrukcja oraz liczne systemy wymagają niezawodnej i precyzyjnej instalacji elektrycznej, która odpowiada za sterowanie wszystkimi funkcjami maszyny.
Lokalizacja skrzynek bezpieczników i przekaźników w JCB 3CX

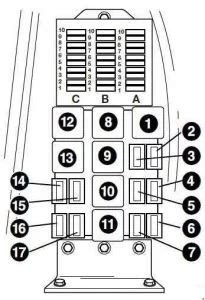

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla JCB 3CX. Jak wiadomo, bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element.
Wyzwania w diagnostyce i naprawie instalacji elektrycznych JCB
Naprawa instalacji elektrycznej w maszynach budowlanych często wiąże się z szeregiem wyzwań, zwłaszcza gdy oryginalne okablowanie zostało zmienione lub uszkodzone. Precyzyjna identyfikacja problemu i odtworzenie prawidłowych połączeń wymaga dostępu do szczegółowych schematów elektrycznych.
Przykład problemów z instalacją w ładowarce JCB 525.67/561061
Użytkownik poszukuje szczegółowego schematu instalacji elektrycznej dla ładowarki teleskopowej marki JCB, model 525.67/561061. Problem wynika z uszkodzenia okablowania, które nie jest oryginalne, co uniemożliwia prawidłowe połączenie przewodów po incydencie z trzpieniem pod kierownicą. Uszkodzenie spowodowało unieruchomienie maszyny, a priorytetem jest przywrócenie jej pełnej sprawności, w tym działania przełącznika biegów.
Problemy z instalacją elektryczną w ładowarce JCB 525.67/561061
Uszkodzenie instalacji elektrycznej objawia się szeregiem problemów z działaniem kluczowych systemów ładowarki. Do najpoważniejszych należą:
- Niewłaściwe działanie wycieraczki: Brak reakcji lub nieprawidłowa praca wycieraczek uniemożliwia bezpieczne użytkowanie maszyny w trudnych warunkach atmosferycznych.
- Usterki kierunkowskazów: Brak lub nieprawidłowe działanie kierunkowskazów stanowi zagrożenie w ruchu drogowym i podczas manewrowania na placu budowy.
- Problemy ze światłami: Nieprawidłowe działanie oświetlenia (reflektory, światła robocze) obniża widoczność i bezpieczeństwo pracy po zmroku lub w słabo oświetlonych miejscach.
- Awaria deski rozdzielczej: Nieprawidłowe wskazania lub brak reakcji wskaźników na desce rozdzielczej uniemożliwia monitorowanie parametrów pracy maszyny i wykrywanie potencjalnych usterek.
- Problemy z przełącznikiem biegów: Uszkodzenie instalacji wpłynęło również na działanie przełącznika biegów, co jest kluczowe dla mobilności i funkcjonalności ładowarki.
Demontaż i weryfikacja części skrzyni biegów powerschift od ładowarki teleskopowej JCB 533
Identyfikacja maszyny i poszukiwanie schematu
W związku z brakiem oryginalnego okablowania i trudnościami w identyfikacji poszczególnych elementów, użytkownik dostarczył zdjęcia tabliczek znamionowych maszyny oraz ramy, na której widnieje numer identyfikacyjny. Niestety, na szybach maszyny nie znaleziono żadnych nadrukowanych oznaczeń, które mogłyby pomóc w ustaleniu dokładnej specyfikacji instalacji.
Na podstawie dostarczonych informacji, identyfikacja maszyny opiera się na numerze z tabliczki znamionowej oraz numerze wybitym na ramie. Użytkownik poszukuje schematu instalacji elektrycznej, który pozwoli na prawidłowe odtworzenie połączeń przewodów. Ze względu na fakt, że okablowanie nie jest oryginalne, konieczne jest znalezienie schematu dedykowanego dla modelu JCB 525.67/561061 lub schematu porównywalnego, który pozwoli na zidentyfikowanie funkcji poszczególnych kabli i ich prawidłowe podłączenie.
Alternatywne źródła schematów elektrycznych
W przypadku braku oryginalnego schematu, pomocne mogą być:
- Ogólne schematy instalacji elektrycznych dla ładowarek JCB z podobnego okresu produkcji: Mogą one zawierać podobne rozwiązania i układy, które ułatwią identyfikację przewodów.
- Zdjęcia lub schematy instalacji z innych, identycznych maszyn: Analiza porównawcza może pomóc w ustaleniu prawidłowych połączeń.
- Wsparcie techniczne producenta lub specjalistycznych serwisów JCB: Mogą oni dysponować dokumentacją techniczną lub doświadczeniem w naprawie podobnych usterek.
Dostępność dokumentacji technicznej i schematów
Przywrócenie prawidłowego działania instalacji elektrycznej jest kluczowe dla dalszego użytkowania ładowarki JCB. Producenci maszyn oferują obszerne instrukcje napraw, które często zawierają szczegółowe schematy instalacji elektrycznych (DTR). Posiadanie takiej dokumentacji jest nieocenione przy diagnozowaniu i usuwaniu usterek. Przykładem takiej dokumentacji są:
- JCB instrukcje napraw + schematy + DTR: JCB Koparki JS210LC od 2001r. - 2008r.
- JCB instrukcje napraw + schematy + DTR: JCB Robot 190, 1110
- Instrukcje napraw, schematy, DTR - JCB 506-36, 507-42, 509-42, 512-56, 514-56
- Instrukcje napraw, schematy, DTR - Yanmar 3TNM68 - Yanmar 3TNM72
- Instrukcje napraw, schematy, DTR - JCB WLS 422ZX
