Schemat Sterowania Elektrycznego Wózka Widłowego

Wózki widłowe to niezastąpione urządzenia w logistyce i przemyśle, których efektywność zależy od precyzji działania wszystkich układów. Oprócz zaawansowanych systemów hydraulicznych, kluczową rolę odgrywa instalacja elektryczna, która odpowiada za zasilanie, sterowanie napędem jezdnym, funkcjami podnoszenia i opuszczania, a także za systemy bezpieczeństwa. Niniejszy artykuł ma na celu przedstawienie ogólnego schematu sterowania elektrycznego wózka widłowego, uwzględniając poruszanie przód i tył, funkcje włącz/wyłącz oraz podnoszenie i opuszczanie wideł, z uwzględnieniem typowych rozwiązań dla silników elektrycznych.

Podstawowe Komponenty Elektrycznego Układu Sterowania

Zrozumienie działania instalacji elektrycznej wózka widłowego wymaga znajomości jego kluczowych komponentów. Każdy z nich pełni istotną funkcję w zapewnieniu bezpiecznej i efektywnej pracy urządzenia.

Bateria Trakcyjna

• Bateria trakcyjna stanowi główne źródło zasilania dla wszystkich układów elektrycznych wózka widłowego, w tym silników napędowych, silników podnoszących, a także elektroniki sterującej i oświetlenia.
• Charakteryzuje się wysoką pojemnością i napięciem, często rzędu 24V, 48V lub 80V, co pozwala na długotrwałą pracę i dostarczenie dużych prądów rozruchowych.

Silniki Elektryczne

W elektrycznych wózkach widłowych stosuje się zazwyczaj dwa główne typy silników:

• Silnik napędu jezdnego: Odpowiada za ruch wózka do przodu i do tyłu. W przeszłości często wykorzystywano silniki prądu stałego czterobiegowe w wykonaniu zamkniętym bez dodatkowych biegów, służące do napędu mechanizmu jezdnego. Charakteryzują się one wzbudzeniem szeregowym, co zapewnia wysoki moment rozruchowy. Współczesne wózki często używają silników prądu przemiennego (AC) ze sterowaniem wektorowym, które oferują lepszą efektywność, większą precyzję i mniejsze wymagania konserwacyjne.
• Silnik pompy hydraulicznej (silnik podnoszenia): Zapewnia ciśnienie hydrauliczne niezbędne do podnoszenia, opuszczania i pochylania masztu oraz sterowania osprzętem. Jest to również zazwyczaj silnik prądu stałego (DC) lub prądu przemiennego (AC), optymalizowany do pracy z dużym obciążeniem przez krótki czas.

Sterownik Elektroniczny (Kontroler)

• Jest to „mózg” układu, zarządzający pracą silników, prędkością jazdy, podnoszeniem, a także funkcjami bezpieczeństwa.
• Odbiera sygnały z pedałów, manetek, przełączników i czujników, a następnie odpowiednio reguluje moc dostarczaną do silników za pomocą modulacji szerokości impulsu (PWM) lub innych zaawansowanych algorytmów.

Styczniki i Przekaźniki

• Są to elementy wykonawcze, które załączają i wyłączają wysokie prądy dostarczane do silników i innych komponentów.
• Styczniki główne kontrolują przepływ prądu z baterii do sterownika, a także bezpośrednio do silników.
• Przekaźniki sterują mniejszymi obciążeniami, takimi jak światła, klakson czy obwody bezpieczeństwa.

Elementy Sterujące

• Włącznik główny/stacyjka: Służy do uruchomienia i wyłączenia całego układu elektrycznego wózka.
• Pedały (przyspieszenia, hamulca): Przekazują sygnały do sterownika dotyczące prędkości i hamowania.
• Manetki/dźwignie: Sterują kierunkiem jazdy (przód/tył) oraz funkcjami hydraulicznymi (podnoszenie, opuszczanie, pochylanie).
• Przyciski bezpieczeństwa: Na przykład przycisk awaryjnego zatrzymania, rozłączający zasilanie w przypadku zagrożenia.

Sterowanie Napędem Jezdnym (Jazda Przód i Tył)

Sterowanie jazdą jest fundamentalną funkcją elektrycznego wózka widłowego. Operator przekazuje polecenia za pośrednictwem manetki kierunkowej i pedału przyspieszenia, które są interpretowane przez sterownik.

Jak wspomniano, wózek widłowy może wykorzystywać silnik prądu stałego o wzbudzeniu szeregowym do napędu mechanizmu jezdnego. Zmiana kierunku jazdy (przód/tył) dla takiego silnika najczęściej odbywa się poprzez zmianę kierunku przepływu prądu w uzwojeniu twornika lub uzwojeniu wzbudzenia, za co odpowiadają odpowiednie styczniki sterowane przez kontroler.

Sterownik reguluje prędkość wózka poprzez zmianę napięcia lub prądu dostarczanego do silnika napędowego. W przypadku silników AC, sterownik kontroluje częstotliwość i amplitudę prądu zmiennego, aby precyzyjnie regulować prędkość i moment obrotowy.

Sterowanie Mechanizmem Podnoszenia i Opuszczania Wideł

Mechanizm podnoszenia i opuszczania wideł jest kluczowy dla funkcji wózka widłowego i zazwyczaj jest sterowany za pomocą oddzielnego silnika elektrycznego, który napędza pompę hydrauliczną.

• Podnoszenie: Kiedy operator aktywuje funkcję podnoszenia (zazwyczaj za pomocą dźwigni), sterownik załącza stycznik silnika pompy hydraulicznej. Silnik ten uruchamia pompę, która tłoczy olej hydrauliczny pod ciśnieniem do siłowników podnoszenia, powodując uniesienie masztu i wideł.
• Opuszczanie: Opuszczanie wideł często odbywa się grawitacyjnie lub za pomocą sterowanego zaworu, który pozwala na kontrolowany spływ oleju z siłowników. W niektórych systemach może być również zaangażowany silnik pompy w trybie opuszczania, aby zapewnić bardziej precyzyjną kontrolę lub regenerację energii.

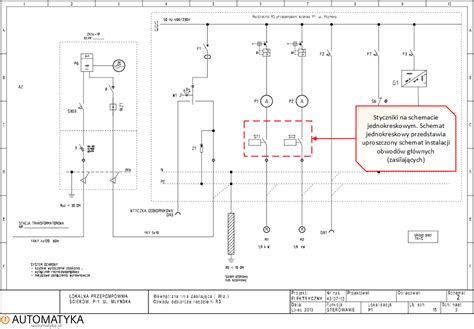

Dokładne zadanie przedstawienia schematu sterowania elektrycznego wózka widłowego wymagałoby rozrysowania połączeń poszczególnych komponentów: baterii, styczników, sterownika, silników oraz elementów sterujących, co pozwoliłoby uwzględnić wszystkie funkcje: poruszanie przód i tył, włącz/wyłącz oraz podnoszenie i opuszczanie wideł. Ważne jest, aby nie szukać schematów wózków widłowych ogólnie, tylko skupić się na sterowaniu samych silników, co pozwala na zrozumienie podstawowych zasad działania.

Funkcje Włącz/Wyłącz oraz Systemy Bezpieczeństwa

Włączenie i wyłączenie wózka widłowego to podstawowe funkcje sterowania elektrycznego, które muszą być realizowane w sposób bezpieczny i niezawodny.

• Włączanie: Zazwyczaj odbywa się za pomocą kluczyka w stacyjce lub dedykowanego przycisku. Aktywuje to główny stycznik, który zasila sterownik i obwody sterowania, przygotowując wózek do pracy.
• Wyłączanie: Realizowane jest poprzez wyjęcie kluczyka lub naciśnięcie przycisku wyłączania, co powoduje bezpieczne odłączenie zasilania od głównych obwodów.

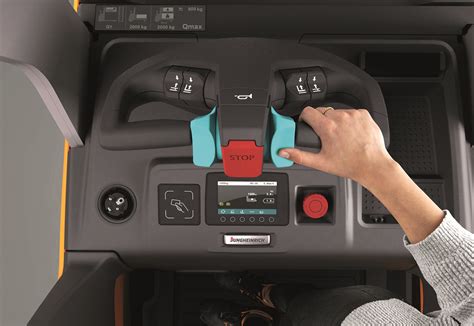

• Awaryjne Zatrzymanie: Jest to krytyczna funkcja bezpieczeństwa. Przycisk awaryjnego zatrzymania (tzw. "grzybek") natychmiast odłącza całe zasilanie od układu napędowego i podnoszącego, zapewniając szybkie i bezpieczne zatrzymanie wózka w sytuacjach awaryjnych. Jest to podstawowy element każdego nowoczesnego wózka widłowego, mający na celu ochronę operatora i otoczenia.
