Schemat Minikoparki Bobcat i Wymiana Rozdzielaczy

Podczas naprawy koparki Bobcat bardzo pomocny jest schemat części. Schematy te zawierają wyraźne zdjęcia każdej części, co ułatwia jej znalezienie i nazwanie. Dzięki temu naprawisz lub wymienisz właściwe części. Niezależnie od tego, czy jesteś ekspertem, czy pasjonujesz się majsterkowaniem, umiejętność czytania tych schematów oszczędza czas i pozwala uniknąć błędów. Przedłuża to również żywotność maszyny. Schematy koparki Bobcat pomagają szybko znaleźć części, co oszczędza czas i gwarantuje, że otrzymasz odpowiednie części zamienne. Regularna konserwacja koparki zgodnie ze schematami może wydłużyć jej żywotność. Sprawdzaj płyny i filtry, aby zapobiegać problemom, zanim się pojawią.

Znaczenie schematów części

Diagramy z widokami rozstrzelonymi pokazują, jak łączą się części. Ułatwiają one naprawy i pomagają uniknąć błędów. Zawsze sprawdź numery części przed zakupem, aby mieć pewność, że otrzymasz odpowiednie części i unikniesz marnowania pieniędzy. Utrzymuj schematy w porządku i łatwo je znajdź. Schematy części koparki Bobcat to coś więcej niż tylko zdjęcia; działają jak przewodnik, który pomoże Ci zrozumieć działanie Twojej maszyny. Niezależnie od tego, czy chodzi o naprawę, czy konserwację, schematy te ułatwiają pracę.

Rozwiązywanie problemów dzięki schematom

Kiedy zepsuje się Twoja koparka, znalezienie problemu może być trudne. Schemat części eliminuje zamieszanie, pokazując wszystkie części wyraźnie, dzięki czemu można je szybko znaleźć. Każda część ma numer lub kod, który pasuje do katalogu. Na przykład, jeśli pęknie cylinder hydrauliczny, schemat pokazuje jego położenie oraz sposób, w jaki jest połączony z innymi częściami. To przyspiesza naprawę i pozwala uniknąć błędów. Dbanie o koparkę wydłuża jej żywotność, a schematy części są w tym bardzo przydatne. Na przykład, schemat pomaga sprawdzić ważne obszary, takie jak silnik. Możesz na jego podstawie wymienić filtry lub uzupełnić olej w ruchomych częściach.

Znalezienie usterek w maszynie może zająć dużo czasu. Schemat części przyspiesza ten proces, pokazując, jak wszystko pasuje. Na przykład, jeśli wystąpi problem z elektrycznością, schemat pokazuje przewody, co pomaga rozwiązać problem bez zgadywania. Korzystanie z tych schematów oszczędza czas i pozwala poznać maszynę.

Numery części

Numery części są jak identyfikatory koparki. Każda część ma swój własny numer, który ułatwia jej szybkie znalezienie. Numery te gwarantują zakup odpowiednich części zamiennych. Na przykład, jeśli potrzebujesz pompy hydraulicznej, numer gwarantuje, że będzie pasować do Twojej maszyny. Numery części znajdują się obok części na schemacie i odpowiadają katalogom lub sklepom internetowym, gdzie można sprawdzić stan magazynowy.

Symbole, etykiety i notatki

Symbole, etykiety i notatki na diagramach są jak mapa. Pokazują, jak części współpracują ze sobą i gdzie się znajdują. Uważnie przeczytaj notatki - często zawierają one ważne wskazówki, np. dotyczące dokręcania śrub lub inne wskazówki dotyczące montażu. Jeśli jakiś symbol Cię dezorientuje, sprawdź legendę lub klucz.

Widoki rozstrzelone

Widoki rozstrzelone są bardzo pomocne w diagramach. Pokazują rozłożone części, ale nadal w odpowiedniej kolejności. Na przykład, fabryki wykorzystują rysunki rozstrzelone, aby pomóc pracownikom w montażu. Podczas naprawy Bobcata, skorzystaj z rysunków rozstrzelonych, aby sprawdzić kolejność części. Pozwoli to uniknąć pomyłek i zapewni prawidłowy montaż.

Jak znaleźć i używać schematów minikoparki Bobcat

Najpierw znajdź prawidłowy schemat do swojej koparki Bobcat. Każdy model ma inne części, więc użycie niewłaściwego schematu może prowadzić do błędów. Znajdź numer modelu swojej maszyny na metalowej tabliczce przy fotelu lub na ramie. Po znalezieniu numeru poszukaj pasującego schematu.

Bobcat i inne firmy często udostępniają schematy na swoich stronach internetowych. Są one posortowane według modelu i roku produkcji, co ułatwia ich znalezienie. W przypadku starszych modeli może być konieczne skontaktowanie się ze sprzedawcą lub sprawdzenie starych katalogów. Po znalezieniu właściwego schematu użyj go do zlokalizowania uszkodzonych części.

Schemat części koparki Bobcat pokazuje każdą część i sposób ich połączenia. Po ustaleniu uszkodzonej części, sprawdź jej numer katalogowy, aby zamówić odpowiedni zamiennik. Każda część na schemacie ma unikalny numer, który odpowiada numerowi katalogowemu. Zawsze dokładnie sprawdź numer części ze schematem i katalogiem przed złożeniem zamówienia.

Montaż części: krok po kroku

Składanie części ponownych może wydawać się trudne, zwłaszcza w przypadku maszyn takich jak koparka Bobcat. Ale diagram części ułatwia to i pomaga zrobić to dobrze.

Skonfiguruj swój obszar roboczy

Zanim zaczniesz, uporządkuj wszystkie rozmontowane części. Ułóż je w kolejności pokazanej na schemacie. Dzięki temu będziesz mieć wszystko pod kontrolą i unikniesz zgubienia drobnych elementów, takich jak śrubki czy podkładki. Używaj małych pojemników lub tacek do sortowania części według rozmiaru lub rodzaju. Dzięki temu wszystko będzie uporządkowane i łatwe do znalezienia.

Sprawdź widok rozstrzelony

Spójrz na widok rozstrzelony na schemacie. Pokazuje on, jak poszczególne części pasują do siebie. Zwróć szczególną uwagę na kolejność i kierunek ułożenia części. Na przykład, podczas montażu pompy hydraulicznej, schemat pokazuje, gdzie należy umieścić uszczelki i podkładki.

Przeczytaj etykiety i uwagi

Schematy często zawierają notatki lub etykiety z instrukcjami. Mogą one wskazywać, jak mocno powinny być dokręcone śruby lub jak ustawić koła zębate. Przeczytaj je uważnie, aby uniknąć błędów.

Dopasowanie próbne przed ostatecznym montażem

Najpierw luźno złóż części, aby sprawdzić, czy pasują. Pomoże Ci to wychwycić błędy przed dokręceniem śrub lub użyciem kleju.

Zabezpiecz wszystko poprawnie

Gdy upewnisz się, że wszystko jest na swoim miejscu, zamocuj części zgodnie ze schematem.

Typowe błędy podczas montażu

• Pomijanie kroków: Zawsze postępuj zgodnie z kolejnością na schemacie. Pominięcie kroków może spowodować, że części nie będą pasować lub pękną.
• Zbyt mocne dokręcanie śrub: Dokręcaj śruby tylko tak mocno, jak wskazuje schemat. Przesada może uszkodzić gwinty lub pęknąć części.
• Ignorowanie notatek: Notatki na schemacie często zawierają ważne szczegóły. Prawidłowe złożenie części zapewnia bezpieczeństwo i sprawne działanie koparki. Nieprawidłowo ustawione części mogą szybciej się zużywać i kosztować więcej w naprawie.

Jeśli masz wątpliwości co do któregokolwiek kroku, sprawdź instrukcję serwisową lub poproś o pomoc fachowca. Korzystanie ze schematu części koparki Bobcat podczas ponownego montażu oszczędza czas i rozwija umiejętności naprawcze.

Wyzwania i rozwiązania w korzystaniu ze schematów

Niejasne symbole i etykiety

Czasami diagramy zawierają symbole lub etykiety, które wydają się niejasne. Nakładające się ikony lub chaotyczne notatki mogą utrudniać ich odczytanie. Na przykład, uporządkowane rozmieszczenie etykiet ułatwia ich odczytanie. Użycie wyraźnych czcionek pomaga wyróżnić tekst, nawet w zatłoczonych miejscach. Specjalne narzędzia umożliwiają rozmieszczenie ikon, aby uniknąć nakładania się i zachować porządek. Jeśli symbole Cię mylą, sprawdź legendę lub klucz.

Trudności w znalezieniu schematów do starszych modeli

Zdobycie schematów do starszych modeli Bobcata może być trudne. Niektórzy producenci nie udostępniają już tych schematów online. Najpierw zapytaj dealera Bobcata. Często przechowują oni stare schematy i mogą je udostępnić. Możesz również sprawdzić fora internetowe, gdzie ludzie zamieszczają schematy starszych maszyn. Jeśli to nie pomoże, kup instrukcję serwisową do swojego modelu. Instrukcje zazwyczaj zawierają schematy i kroki naprawy.

Błędne interpretowanie widoków rozstrzelonych

Widoki rozstrzelone są pomocne, ale mogą być źle rozumiane. Częstym błędem jest myślenie, że części są pokazane w skali. Aby uniknąć błędów, skup się na kolejności części, a nie na ich rozmiarze. Postępuj zgodnie z pokazaną sekwencją, aby prawidłowo je złożyć. Nie ignoruj małych elementów, takich jak podkładki czy uszczelki. Przed rozpoczęciem pracy porównaj widok rozstrzelony z rzeczywistymi częściami.

Organizacja schematów

Organizacja swoich schematów części koparki Bobcat pomaga szybko je znaleźć. Przejrzysty system oszczędza czas i pozwala uniknąć stresu podczas napraw. Używaj segregatorów z przezroczystymi koszulkami lub pionowych regałów, aby bezpiecznie przechowywać schematy. Możesz również wypróbować metodę 5S, aby zorganizować swoje miejsce pracy. Oznacza to sortowanie, układanie, sprzątanie, standaryzację i utrzymywanie porządku. Na przykład, przechowuj diagramy w segregatorach lub szafkach. Zeskanuj swoje diagramy i zapisz je online.

Integracja schematów z instrukcjami

Parowanie schematów części z instrukcją obsługi Bobcata ułatwia naprawy. Schematy pokazują, jak dopasować części, a instrukcje wyjaśniają, jak je naprawić. Na przykład, systemy takie jak Oracle CMRO pozwalają przechowywać schematy i instrukcje w jednym miejscu. Zapewnia to szybki dostęp do dokładnych informacji podczas naprawy maszyny.

Zasoby online

W internecie jest mnóstwo zasobów pomocnych w tworzeniu schematów części. Na stronie internetowej Bobcata znajdziesz schematy posortowane według modelu i rocznika. Szukając w internecie, korzystaj z zaufanych stron internetowych, aby uzyskać rzetelne informacje. Zapisz pomocne strony lub pobierz diagramy, aby korzystać z nich offline.

Praktyczne zastosowanie schematów w naprawach

Wymiana siłownika hydraulicznego

Wymiana siłownika hydraulicznego jest łatwiejsza dzięki schematom. Najpierw znajdź siłownik na schemacie, który pokaże jego położenie i sposób łączenia z innymi częściami.

1. Przygotuj narzędzia: Przygotuj klucze, rękawice i nowy cylinder. Sprawdź schemat pod kątem potrzebnych narzędzi specjalnych.
2. Wyjmij stary cylinder: Spójrz na schemat, aby znaleźć śruby i przewody przymocowane do cylindra. Odkręcaj je powoli, aby uniknąć uszkodzenia pobliskich części.
3. Zamontuj nowy cylinder: Ustaw nowy cylinder zgodnie ze schematem. Dokręć śruby i podłącz przewody.
4. Przetestuj wszystko: Uruchom maszynę i sprawdź, czy nie ma wycieków lub niewspółosiowości. Trzymaj diagram blisko siebie podczas pracy.

Rozwiązywanie problemów z elektryką

Problemy z elektrycznością bywają trudne, ale schematy je upraszczają. Pokazują, jak podłączyć przewody i gdzie je poprowadzić.

1. Sprawdź przewody: Sprawdź, czy przewody nie są uszkodzone lub czy nie ma luźnych końcówek. Schemat pokazuje, dokąd powinien prowadzić każdy przewód.
2. Przetestuj części: Użyj multimetru, aby sprawdzić, czy przełączniki lub przekaźniki działają. Porównaj wyniki ze schematem, aby znaleźć uszkodzone części.
3. Napraw lub wymień: Napraw uszkodzone przewody lub wymień uszkodzone części. Zachowaj ostrożność podczas napraw elektrycznych.

Regularna konserwacja

Regularna konserwacja utrzymuje koparkę w dobrym stanie. Schematy pomogą Ci znaleźć części wymagające konserwacji.

1. Sprawdź filtry i płyny: Użyj schematu, aby zlokalizować filtry oleju, filtry powietrza i zbiorniki płynów. Wymień filtry i uzupełnij płyny w razie potrzeby.
2. Spójrz na ruchome części: Sprawdź koła zębate, paski i inne części pokazane na schemacie. Wyczyść je i nasmaruj, aby zapobiec ich zużyciu.
3. Dokręcić luźne śruby: Znajdź ważne śruby na schemacie.

Uczymy się używać schematów części koparki Bobcat, co ułatwia naprawy. Te schematy pokazują, jak łączą się części, pomagając wcześnie wykryć problemy i je naprawić. Często korzystaj ze schematów, aby usprawnić naprawy.

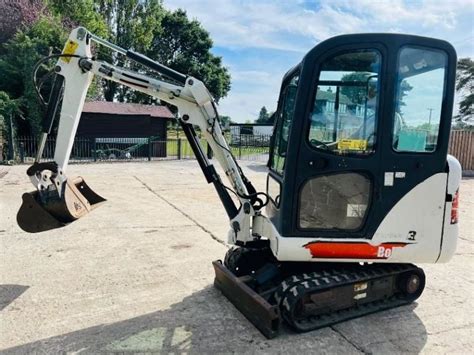

Szczegółowa wymiana przegubu obrotowego w Bobcat 322

W przypadku nieprawidłowego działania przegubu obrotowego minikoparki Bobcat 322 mogą wystąpić problemy. Przegub obrotowy jest bardzo ważny dla bezpieczeństwa i prawidłowej pracy. Sprawdź połączenie obrotowe co 250 godzin. To pomoże Ci wcześnie wykryć wycieki i uszkodzenia. Regularne kontrole zapewniają bezpieczeństwo i sprawne działanie Twojej koparki.

Przygotowanie do wymiany

1. Zdobądź narzędzia, których potrzebujesz: Przygotuj zestaw nasadek, zatyczki do przewodów hydraulicznych i sprzęt bezpieczeństwa, zanim zaczniesz. Przygotowanie sprawia, że praca jest łatwiejsza i bezpieczniejsza.
2. Podeprzyj ramię koparki: Przed zdjęciem przegubu obrotowego podeprzyj ramię koparki za pomocą podnośnika i drewnianego klocka. Ten krok zapobiegnie wypadkom i zapewni stabilność maszyny.
3. Ponowny montaż: Po wymianie uszczelek i pierścieni uszczelniających ostrożnie złóż złącze obrotowe. Prawidłowe wykonanie tej czynności zapobiega przeciekom i wydłuża jego żywotność.
4. Test szczelności: Po zakończeniu prac sprawdź szczelność układu hydraulicznego.

Rozpoznawanie problemów z przegubem obrotowym

Możesz zauważyć kilka oznak, gdy Twoja minikoparka Bobcat 322 ma problem ze złączem obrotowym. Jeśli zauważysz którykolwiek z tych problemów, natychmiast sprawdź połączenie obrotowe. Możesz wykonać kilka prostych kroków, aby sprawdzić, czy występują jakieś problemy.

Lokalizacja i demontaż przegubu obrotowego

Nie spiesz się z każdym krokiem. Przed rozpoczęciem naprawy należy dokładnie zlokalizować złącze obrotowe. Schemat części złącza obrotowego minikoparki Bobcat 322 pomoże Ci zorientować się w każdej części i połączeniu. Schemat ten znajdziesz w oficjalnym katalogu części do swojej maszyny. Schemat części złącza obrotowego minikoparki Bobcat 322 przedstawia uszczelnienia, śruby i przewody hydrauliczne. Skorzystaj ze schematu części złącza obrotowego minikoparki Bobcat 322, aby zaplanować pracę i uniknąć błędów.

Bezpieczeństwo przede wszystkim

Zanim zaczniesz, zbierz wszystkie potrzebne narzędzia i sprzęt. Posiadanie odpowiednich narzędzi sprawi, że praca będzie bezpieczniejsza i szybsza. Bezpieczeństwo jest najważniejsze podczas pracy z ciężkim sprzętem. Nigdy nie pracuj pod podniesionym ramieniem lub wysięgnikiem bez odpowiedniego podparcia. Przed demontażem przegubu obrotowego należy podeprzeć ramię koparki. Podparcie ramienia zapewnia bezpieczne miejsce pracy. Chroni również układ hydrauliczny przed uszkodzeniem podczas naprawy.

Dostęp do przegubu obrotowego

Musisz dotrzeć do złącza obrotowego zarówno od góry, jak i od dołu koparki. Zacznij od otwarcia paneli dostępowych na górze maszyny. Poszukaj złącza obrotowego w pobliżu środka podwozia. W okolicy możesz zauważyć przewody hydrauliczne i śruby mocujące. Użyj latarki, aby sprawdzić, czy nie ma tam brudu lub zanieczyszczeń. Oczyść obszar przed demontażem złącza obrotowego. Zrób zdjęcia terenu przed rozpoczęciem.

Odłączanie przewodów hydraulicznych

Rozpocznij odłączanie przewodów hydraulicznych od złącza obrotowego. Użyj zaślepek i korków, aby zapobiec wyciekaniu płynu. Musisz oznaczyć każdy przewód podczas jego demontażu. Ten krok ułatwi ich późniejsze ponowne podłączenie. Umieść miskę ociekową pod złączem, aby wychwycić ewentualny płyn hydrauliczny. Załóż rękawice i okulary ochronne, aby się zabezpieczyć. Do poluzowania złączek może być potrzebny klucz.

Demontaż śrub mocujących

Po odłączeniu przewodów hydraulicznych można rozpocząć demontaż śrub mocujących. Za pomocą zestawu nasadek poluzować każdą śrubę wokół przegubu obrotowego. Wykręcaj śruby pojedynczo. Przechowuj je w bezpiecznym miejscu. Do oddzielenia przegubu od ramy może być potrzebny łom. Sprawdź, czy nie ma ukrytych śrub lub wsporników. Demontaż pompy z przegubem obrotowym wymaga cierpliwości i dbałości o szczegóły. Niektóre śruby mogą być mocno dokręcone lub zardzewiałe.

Wsparcie przegubu obrotowego

Podeprzyj złącze obrotowe za pomocą podnośnika i solidnego drewnianego klocka. Lekko unieś złącze, aby odciążyć miejsce montażu. Ten krok zapewni stabilność złącza podczas demontażu połączenia obrotowego. Upewnij się, że podnośnik stoi na płaskiej powierzchni. Sprawdź dokładnie, czy drewniany klocek się nie ślizga. Należy zadbać o bezpieczeństwo obszaru i zapobiec upadkowi złącza.

Właśnie wykonałeś główne kroki demontażu przegubu obrotowego z minikoparki Bobcat 322. Demontaż przegubu obrotowego wymaga czasu i ostrożności. Zawsze przestrzegaj zasad bezpieczeństwa i używaj odpowiednich narzędzi. Firma YNF Machinery oferuje niezawodne rozwiązania dla Twojej koparki, w tym zestawy złączy obrotowych i uszczelnienia hydrauliczne.

Wymiana uszczelek i pierścieni uszczelniających

Aby dotrzeć do uszczelek i pierścieni uszczelniających, należy rozmontować złącze obrotowe. Zacznij od umieszczenia złącza obrotowego na czystym stole warsztatowym. Użyj klucza, aby wykręcić śruby lub pierścienie ustalające. Podczas demontażu zachowaj kolejność poszczególnych części. Ten krok pomoże Ci zapamiętać, jak złożyć wszystko z powrotem. Wewnątrz złącza obrotowego może znajdować się stary płyn hydrauliczny lub brud. Wytrzyj wszelkie zabrudzenia czystą szmatką. Zawsze czyść powierzchnie styku przed montażem nowych części. Zrób zdjęcia podczas demontażu.

Inspekcja uszkodzeń

Teraz możesz sprawdzić uszczelki i pierścienie uszczelniające pod kątem uszkodzeń. Sprawdź, czy na każdej uszczelce nie ma pęknięć, przecięć ani śladów zużycia. W przypadku zauważenia jakichkolwiek uszkodzeń należy natychmiast wymienić uszkodzone części. Stare lub zużyte uszczelki typu o-ring mogą powodować wycieki i zagrażać bezpieczeństwu koparki. Użyj małego wytrycha lub śrubokręta, aby usunąć stare uszczelki typu o-ring. Uważaj, aby nie zarysować powierzchni metalowych. Zawsze sprawdzaj szczelność uszczelki typu o-ring. Te uszczelki i pierścienie uszczelniające można kupić w YNF Machinery.

Ponowny montaż

Po wymianie pierścieni uszczelniających i uszczelek należy ponownie złożyć połączenie obrotowe. Umieść każdą część z powrotem w odpowiedniej kolejności. Upewnij się, że każda uszczelka leży płasko w rowku. Pominięcie któregokolwiek kroku może spowodować późniejsze wycieki. Dokręć każdą śrubę z odpowiednim momentem obrotowym. Użyj klucza dynamometrycznego, jeśli go posiadasz. Sprawdź dokładnie, czy wszystkie uszczelki i pierścienie uszczelniające są na swoim miejscu. Przed zakończeniem ponownie wyczyść powierzchnie styku. Staranny ponowny montaż to najlepszy sposób na unikanie przecieków.

Naprawiając przegub obrotowy w swoim Bobcacie 322, chronisz cały układ hydrauliczny. Nowe uszczelki i pierścienie uszczelniające zapewniają płynną pracę koparki. Wymiana uszkodzonych części i przestrzeganie wszystkich zaleceń zapobiega wyciekom i kosztownym naprawom. Zawsze używaj odpowiednich części zamiennych i czyść każdą powierzchnię. Firma YNF Machinery dostarczy Ci odpowiednie uszczelki i pierścienie uszczelniające do Twojego Bobcata 322.

Montaż nowego przegubu obrotowego

Możesz rozpocząć montaż nowego złącza obrotowego, umieszczając je w odpowiedniej pozycji na koparce. Upewnij się, że miejsce montażu jest czyste i wolne od zanieczyszczeń. Wyrównaj złącze obrotowe z otworami na śruby. Użyj podnośnika i mocnego drewnianego klocka, aby podeprzeć złącze podczas mocowania. Najpierw dokręć ręcznie każdą śrubę mocującą, a następnie dokręć kluczem dynamometrycznym. Sprawdź, czy złącze obrotowe leży płasko i się nie przesuwa. Podgrzanie uszczelek przed montażem może pomóc w ich lepszym dopasowaniu. Nie spiesz się podczas instalacji.

Ponowne podłączanie przewodów hydraulicznych

Należy ponownie podłączyć przewody hydrauliczne do nowego złącza obrotowego. Przed odłączeniem należy oznaczyć każdy przewód, aby dopasować go do odpowiedniego przyłącza. Użyj podnośnika, aby podeprzeć wiadro, co ułatwi wyrównanie przewodów. Podłącz każdy przewód i dokręć przyłącza. Po zakończeniu sprawdź szczelność wokół każdego połączenia. Oczyść obszar, aby ułatwić wykrycie ewentualnych problemów.

Testowanie szczelności układu

Po zamontowaniu nowego połączenia obrotowego i ponownym podłączeniu przewodów hydraulicznych należy sprawdzić szczelność układu. Uruchom silnik i poczekaj, aż układ hydrauliczny wytworzy ciśnienie. Uważnie obserwuj każde połączenie. Sprawdź, czy nie ma śladów wycieku płynu. W przypadku zauważenia wycieku, wyłącz silnik i usuń usterkę przed użyciem koparki.

Rozwiązywanie problemów z wyciekami po instalacji

Jeśli zauważysz wycieki po instalacji, musisz szybko znaleźć ich źródło. Oczyść obszar wokół wycieku, aby łatwiej zlokalizować źródło wycieku. Sprawdź, czy węże nie są poluzowane lub czy uszczelki typu O-ring nie są uszkodzone. Czasami wyciek pochodzi z przyłącza, ale może również pochodzić z samego połączenia obrotowego. Jeśli nie możesz łatwo usunąć wycieku, weź pod uwagę złożoność naprawy. Może być konieczny ponowny demontaż złącza.

Zakończyłeś wymianę przegubu obrotowego, wykonując wszystkie kroki. Kontrola wykonanej pracy i prawidłowy montaż części zapewniają bezpieczeństwo koparki. Regularna konserwacja zwiększa wytrzymałość maszyny i zapobiega późniejszym problemom. Zawsze zapoznaj się z instrukcją obsługi, aby uzyskać więcej informacji.

Problemy z hydrauliką i rozdzielaczami w minikoparkach Bobcat

Użytkownicy często zgłaszają problemy z hydrauliką, zwłaszcza w minikoparkach, które zostały zakupione z uszkodzonym silnikiem lub po modyfikacjach. Wiele problemów dotyczy niedziałającej hydrauliki, słabych ruchów ramienia lub problemów z rozdzielaczem. W jednym z przypadków, po podaniu 12V na elektrozawór, pojawiły się ruchy ramienia, ale bez werwy, a maszyna nie miała siły podnieść ramienia. Może to wskazywać na problem z pompą lub zaworami przelewowymi.

W innej sytuacji, po wymianie uszczelnień w elektrozaworach i zaworach przelewowych, maszyna nadal nie reagowała na manewry, a ciśnienie w przewodach hydraulicznych było bardzo niskie (poniżej 10 barów). Taka sytuacja może wskazywać na awarię jednej z sekcji pompy, której koszt może wynosić około 2500 zł za nową, dobrej jakości pompę.

Modyfikacje sterowania joystickami

Powszechnym problemem jest również modyfikacja sterowania na joysticki linkowe, co często prowadzi do ciężkiego działania i opadania ramienia przy kojarzeniu dwóch ruchów. Brak bloku rozdzielczego w takich przypadkach wymaga odtworzenia oryginalnego systemu sterowania.

W przypadku chińskich minikoparek użytkownicy zastanawiają się nad dołożeniem dodatkowej linii hydraulicznej. Opcje obejmują: dołożenie dodatkowej sekcji do obecnego rozdzielacza, dodanie drugiego rozdzielacza w szereg, lub rozdwojenie którejś z istniejących linii, tak jak to jest rozwiązane w przypadku lemiesza i ramienia. Wyzwaniem jest zrozumienie sterowania skarpówką i instalacyjne rozwiązanie dodatkowej linii.

Lokalizacja skrzynek bezpieczników i przekaźników

Dla Bobcat 324 (minikoparka) schematy i lokalizacje skrzynek bezpieczników oraz przekaźników są kluczowe. Bezpieczniki chronią układ elektryczny przed przeciążeniem. Gdy któryś z podzespołów przestanie działać, należy sprawdzić bezpiecznik odpowiadający za dany element. Często brak zasilania na elektrozaworach może być przyczyną problemów z hydrauliką.
