Współczesna produkcja przemysłowa w dużej mierze opiera się na sprawnych instalacjach pneumatycznych, gdzie sprężone powietrze stanowi jeden z filarów nowoczesnego przemysłu i często nazywane jest czwartym medium energetycznym obok prądu, gazu i wody. Schemat instalacji pneumatycznej to techniczny plan przedstawiający wszystkie elementy układu sprężonego powietrza oraz połączenia między nimi. Pełni on kluczową rolę przy projektowaniu systemu, pozwalając zaplanować rozmieszczenie komponentów, dobrać ich parametry i upewnić się, że sprężone powietrze dotrze do każdego punktu odbioru w wymaganej ilości i pod właściwym ciśnieniem. Nieodpowiednio zaprojektowana instalacja może generować poważne straty energetyczne, utrudniać utrzymanie ruchu, a nawet powodować zagrożenia bezpieczeństwa.

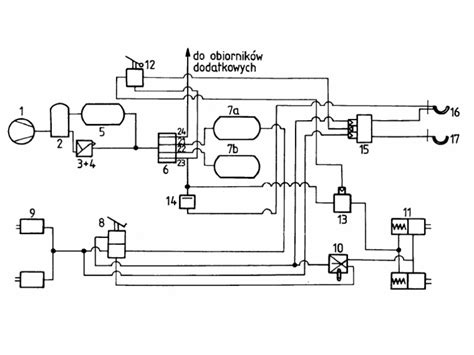

Podstawowe elementy schematu pneumatycznego
W profesjonalnie zaprojektowanym układzie pneumatycznym każdy podzespół pełni określoną funkcję, a jego rola wpływa na wydajność całego systemu. Aby zrozumieć, jak stworzyć dobry schemat, przyjrzyjmy się podstawowym elementom, które powinny się na nim znaleźć.
Sprężarka (kompresor)
To serce instalacji i źródło zasilania sprężonym powietrzem. Musi dostarczać odpowiednią ilość powietrza pod wymaganym ciśnieniem, dlatego dobór kompresora o właściwej wydajności jest kluczowy już na etapie projektowania. Zbyt mała sprężarka będzie przeciążona i może nie zapewnić stabilnego ciśnienia, natomiast zbyt duża to niepotrzebnie wyższe koszty zakupu i eksploatacji. Warto pamiętać, że sprężone powietrze wytwarzane przez kompresor jest medium kosztownym - każda godzina pracy sprężarki zużywa znaczące ilości energii.
Zbiornik sprężonego powietrza
Tuż za sprężarką najczęściej instaluje się zbiornik magazynowy, nazywany buforem lub zasobnikiem powietrza. Jego zadaniem jest gromadzenie sprężonego powietrza i stabilizacja ciśnienia w układzie. Dzięki niemu kompresor nie musi pracować bez przerwy - włącza się rzadziej, gdy ciśnienie w zbiorniku spadnie poniżej zadanego poziomu. Zbiornik na sprężone powietrze zapewnia również rezerwę powietrza na wypadek chwilowych wzrostów zapotrzebowania lub awarii sprężarki. Trzeba jednak pamiętać o przepisach - większe zbiorniki podlegają dozorowi technicznemu (UDT) i muszą być zgłaszane oraz wyposażone w odpowiednie zabezpieczenia, jak zawory bezpieczeństwa.
Stacja uzdatniania powietrza
Zanim sprężone powietrze trafi do maszyn, powinno zostać odpowiednio przygotowane. W skład stacji uzdatniania wchodzą między innymi:
- Filtry - usuwają zanieczyszczenia stałe i kondensat.
- Osuszacz - usuwa wilgoć.
- Reduktor ciśnienia - utrzymuje stałe, wymagane ciśnienie.
- Smarownica mgły olejowej - czasem dodaje olej do powietrza dla wybranych urządzeń.
Stacja uzdatniania powietrza chroni instalację i odbiorniki przed wodą, pyłem czy rdzą, które mogłyby powodować awarie siłowników i zaworów. Na schemacie należy więc uwzględnić te elementy tuż za kompresorem i zbiornikiem - właściwie dobrana i umieszczona stacja uzdatniania znacząco wydłuża żywotność całego systemu oraz utrzymuje odpowiednią jakość medium w instalacji.
Sieć rurociągów i złączki
To swoisty układ krwionośny instalacji pneumatycznej, obejmujący wszystkie przewody (rury, węże) doprowadzające sprężone powietrze do poszczególnych stanowisk, a także armaturę: złącza, kolanka, trójniki, zawory odcinające czy szybkozłączki pneumatyczne. Prawidłowe rozplanowanie trasy przewodów jest bardzo ważne. Unikanie nadmiernej liczby załamań i zakrętów minimalizuje spadki ciśnienia - każda niepotrzebna zmiana kierunku przepływu czy zbyt długa linia będą powodować większe opory przepływu i straty energii.
Rurociągi mogą być wykonane z różnych materiałów (stal, aluminium, tworzywa), a ich średnicę dobiera się do zapotrzebowania na powietrze. Zbyt mała średnica przewodów wywoła spadki ciśnienia i wymusi częstsze załączanie sprężarki, natomiast przesadnie duża średnica to większy koszt instalacji i ewentualne opóźnienia reakcji układu przy bardzo dynamicznych siłownikach. Należy zatem dobrze wyważyć przekrój przewodów.
Ważnym elementem schematu są też punkty przyłączeniowe dla odbiorników: mogą to być kolumny rozdzielcze, zawory kulowe odcinające dopływ na danej gałęzi, a na końcu szybkozłączka lub gniazdo, do którego podłącza się maszynę czy narzędzie. Warto stosować wysokiej jakości złączki pneumatyczne i uszczelnienia - nieszczelności na połączeniach to najczęstsze źródło strat sprężonego powietrza i zwiększonych kosztów energii.
Elementy wykonawcze i odbiorniki
W schemacie instalacji zaznacza się również urządzenia korzystające ze sprężonego powietrza lub przynajmniej ich punkty podłączenia. Mogą to być siłowniki pneumatyczne, napędy, maszyny produkcyjne, roboty, a nawet zwykłe narzędzia warsztatowe, jak klucze pneumatyczne czy pistolety do przedmuchiwania. Choć na ogólnym schemacie technologicznym całego zakładu często nie rysuje się szczegółowej konstrukcji maszyn, warto uwzględnić np. grupy odbiorników czy nazwy stanowisk, aby mieć pełen obraz zapotrzebowania na sprężone powietrze. To właśnie na tych końcowych elementach najłatwiej zauważyć ewentualne problemy projektowe - jeśli do najdalszego siłownika dociera powietrze o zbyt niskim ciśnieniu, oznacza to błędy w doborze średnic lub zbyt małą wydajność źródła.
Zasady projektowania schematu pneumatycznego
Tworzenie schematu instalacji pneumatycznej to część procesu projektowania całego układu sprężonego powietrza - wymaga wiedzy inżynierskiej, doświadczenia oraz znajomości norm technicznych.
Analiza potrzeb i wymagań
Na początku należy dokładnie określić zapotrzebowanie na sprężone powietrze w zakładzie. Trzeba zebrać informacje o wszystkich punktach odbioru: jakie urządzenia będą zasilane, jakie jest ich średnie i szczytowe zużycie powietrza (l/min lub m³/h), jakie wymagają ciśnienie robocze i jaka jakość powietrza (np. poziom filtracji, brak oleju). Ważne jest także wyznaczenie lokalizacji źródła powietrza (sprężarkowni) oraz poszczególnych odbiorników. Taka analiza pozwala określić, jak duży kompresor będzie potrzebny oraz jak pojemny zbiornik sprężonego powietrza zapewni stabilizację ciśnienia. Już na tym etapie warto myśleć perspektywicznie - planowana rozbudowa linii produkcyjnych czy dodanie nowych maszyn w przyszłości oznacza, że instalacja powinna mieć pewien zapas wydajności.
Rozmieszczenie elementów i trasa rurociągów
Kolejnym krokiem jest zaplanowanie optymalnej trasy prowadzenia przewodów oraz rozmieszczenie głównych podzespołów instalacji. Projektant na schemacie wyznacza przebieg magistrali sprężonego powietrza i głównych rozgałęzień, zaznacza lokalizacje filtrów, reduktorów ciśnienia, zaworów odcinających i punktów podłączenia maszyn. Należy dążyć do tego, by droga od sprężarki do najdalszego odbiornika była możliwie prosta i jak najkrótsza. Unikamy ostrych zakrętów i zbędnych pętli - im bardziej skomplikowana i długa trasa, tym większe ryzyko spadków ciśnienia. Jeśli instalacja musi pokonać większe odległości, rozważa się poprowadzenie pętli (ring) zamiast układu liniowego - magistrala w formie zamkniętej pętli pozwala zasilać odbiorniki z dwóch stron, co wyrównuje ciśnienie i zapewnia ciągłość zasilania nawet w razie odcięcia fragmentu sieci. Na schemacie zaznaczamy także wszystkie odgałęzienia do stanowisk - dobrze jest, gdy da się każde z nich odseparować zaworem.
Dobór średnic i materiałów
Na podstawie zebranych danych o przepływach i długościach tras dobiera się średnice rurociągów oraz materiał, z którego zostaną wykonane. Zbyt mały przekrój rur spowoduje znaczne spadki ciśnienia na końcach instalacji, ograniczając wydajność maszyn. Z kolei przewymiarowanie rur podnosi koszty inwestycji i może negatywnie wpłynąć na dynamikę systemu. Dlatego główną magistralę dobiera się tak, by bez nadmiernych strat dostarczyła powietrze do najdalszego punktu nawet przy szczytowym poborze - często stosuje się przy tym zasadę, by spadek ciśnienia między sprężarką a odbiornikiem nie przekraczał np. 0,1-0,2 bar. Na schemacie warto zaznaczyć średnice przy poszczególnych odcinkach linii.
Instalacje pneumatyczne wykonuje się m.in. ze stali, z aluminium lub z tworzyw sztucznych (np. poliamid, polietylen - głównie do mniejszych średnic i krótszych odcinków, często w formie elastycznych węży). Każdy materiał ma swoje zalety: aluminium i tworzywa są odporne na korozję, stal wytrzymuje wyższe temperatury i ciśnienia, tworzywo jest elastyczne i łatwe w montażu. Schemat instalacji powinien uwzględniać rodzaj zastosowanych rur, ponieważ wpływa to na sposób łączenia i rozmieszczenie podpór.
Zabezpieczenia i automatyka
Kompletny schemat nie może pomijać elementów bezpieczeństwa oraz systemów kontrolno-pomiarowych. Należy uwzględnić na nim wszelkie zawory bezpieczeństwa pneumatyczne (przy zbiornikach i na odcinkach, gdzie ciśnienie mogłoby niebezpiecznie wzrosnąć), zawory upustowe (do okresowego upuszczania kondensatu lub nadmiaru ciśnienia), a także manometry, czujniki ciśnienia i przepływu w kluczowych punktach układu. Te elementy pozwalają monitorować pracę instalacji i reagować na odchyłki od normy. Coraz częściej w dużych systemach stosuje się też automatykę i zdalny nadzór - np. centralny sterownik lub system SCADA, który na bieżąco zbiera dane z czujników i może sterować kompresorami lub zaworami zasilającymi poszczególne sekcje. Instalacje pneumatyczne w nowoczesnych fabrykach bywają wyposażone w moduły IoT do zliczania poboru powietrza czy wykrywania spadku ciśnienia świadczącego o nieszczelności.
Czytelność i zgodność z normami
Dobry schemat powinien być czytelny i wykonany zgodnie ze standardami rysunku technicznego. W pneumatyce (podobnie jak w hydraulice) istnieją przyjęte symbole graficzne dla sprężarek, zaworów, siłowników, pomp, itp. W dokumentacji projektowej często tworzy się schematy ideowe (ogólne) oraz schematy wykonawcze (z dokładnymi wymiarami i specyfikacją elementów). Warto trzymać się konwencji - na przykład stosować jednakowe symbole zaworów we wszystkich rysunkach, opisywać kierunki przepływu, numerować węzły czy oznaczać punkty pomiarowe.
Ponadto, projekt instalacji sprężonego powietrza musi spełniać krajowe i branżowe normy bezpieczeństwa. Dla ciśnieniowych instalacji istotne są przepisy UDT, dyrektywy unijne (np. PED - Pressure Equipment Directive) oraz normy dotyczące jakości powietrza (jeśli np. powietrze ma kontakt z żywnością lub produktami, dochodzą wymagania czystości).
Typowe błędy w projektowaniu schematów pneumatycznych
Projektowanie instalacji pneumatycznej to złożone zadanie, dlatego warto znać typowe pułapki i błędy, których należy unikać.
Nieszczelności i wycieki powietrza
Niepoprawnie zmontowane złącza, kiepskiej jakości szybkozłączki lub zużyte uszczelki mogą powodować stałe ubytki sprężonego powietrza. Nawet drobny wyciek przekłada się na straty energii - sprężarka pracuje częściej, rosną koszty, a ciśnienie w układzie bywa niestabilne. Schemat powinien przewidywać minimalizację liczby połączeń w trudno dostępnych miejscach oraz uwzględniać montaż zaworów odcinających sekcje, co umożliwi łatwą diagnostykę i naprawę ewentualnych nieszczelności.
Źle dobrana wydajność lub pojemność
Błąd w doborze kluczowych parametrów, takich jak wydajność sprężarki czy objętość zbiornika, zemści się podczas eksploatacji. Jeśli kompresor ma za małą wydajność, będzie stale przeciążony i nie zapewni wymaganego ciśnienia - urządzenia końcowe nie osiągną pełnej mocy, a sprężarka szybciej się zużyje. Z kolei przewymiarowany sprzęt generuje niepotrzebne koszty. Podobnie jest z rurami: zbyt wąskie dławią przepływ, zbyt szerokie są drogie i niepraktyczne.
Niewłaściwe rozmieszczenie i brak serwisowalności
Schemat powinien uwzględniać nie tylko działanie instalacji w idealnych warunkach, ale i scenariusze awaryjne oraz obsługę techniczną. Częstym błędem jest pominięcie na schemacie elementów serwisowych, takich jak spusty kondensatu w najniższych punktach instalacji czy łatwo dostępne zawory odcinające przed filtrami. Brak możliwości odwodnienia rurociągów skutkuje gromadzeniem się wody w przewodach, co z czasem prowadzi do korozji i spadków wydajności. Innym błędem bywa projektowanie instalacji bez uwzględnienia miejsca na wymianę filtrów lub serwis sprężarki - upchnięcie urządzeń w ciasnym kącie utrudni konserwację.
Ignorowanie jakości powietrza
Bywa, że projekt skupia się na dostarczeniu powietrza o odpowiednim ciśnieniu, a zapomina o jego jakości. Brak należytej filtracji i osuszania może nie od razu dać o sobie znać na schemacie, ale w praktyce prowadzi do awarii. Filtry i osuszacz trzeba dobrać do warunków pracy - np. gdy w instalacji mogą pojawiać się olej lub pył, konieczne są odpowiednie filtry węglowe i dokładne. Jeśli zakład pracuje zimą w nieogrzewanych halach, osuszacz ziębniczy lub absorbcyjny staje się niezbędny, inaczej w rurach będzie zbierać się woda, która może zamarzać.
Zastosowanie układów pneumatycznych
Układ pneumatyczny służy do wywoływania określonej reakcji urządzeń wykonawczych przetwarzających energię sprężonego czynnika roboczego na pracę mechaniczną. Swoje zastosowanie pneumatyka znajduje wielu dziedzinach:
- Układy zawieszenia pojazdów i maszyn roboczych.
- Napędy obrotowe do montażu i demontażu połączeń gwintowych, wiercenia, szlifowania.
- Napędy liniowe do podawania, mocowania, przesuwania, wyrzucania, podnoszenia.
- Napędy udarowe do dłutowania, wycinania, prasowania, wytłaczania i nitowania.
- Dysze do wydmuchiwania detali i wiórów.
- Urządzenia do chwytania i przemieszczania elementów.
- W technice obróbki powierzchniowej do napylania, malowania natryskowego, piaskowania.
- Urządzenia pomiarowe i kontrolne.
- Transport materiałów sypkich.
- Diagnostyczna i rehabilitacyjna aparatura medyczna.
- Napęd urządzeń hamulcowych pojazdów drogowych i szynowych.
Głównymi zaletami powietrza jest łatwość transportu przewodowego na duże odległości, odporność na wahania temperatury otoczenia, brak konieczności wymiany oraz bezpieczeństwo i czystość w eksploatacji. Wadą sprężonego powietrza jest jego duża ściśliwość, która bardzo utrudnia uzyskiwanie powolnych i płynnych ruchów mechanizmów pneumatycznych.
Czytanie schematów pneumatycznych i ich symbole
Schemat układu pneumatycznego jest tworzony przy użyciu zdefiniowanych symboli, które są zrozumiałe dla osób specjalizujących się w tej dziedzinie. Każdy schemat obejmuje:
- Źródło energii - sprężarki, oznaczane specyficznymi symbolami.
- Elementy sterujące - zawory, graficznie przedstawione jako kwadraty, zilustrowana mechanika działania i typ urządzenia.
- Akcesoria wykonawcze - siłowniki, umieszczone na końcu.
Różne urządzenia są przedstawione w sekwencji operacyjnej, zaczynając od dolnej części strony i kierując się ku górze, a także od lewej do prawej. Ważne jest, aby linie symbolizujące przewody nie były ze sobą skrzyżowane. Wszystkie połączenia między nimi są oznaczone jako pojedyncze linie ze strzałkami wskazującymi kierunek przepływu powietrza. Dla dużych i złożonych układów możliwe jest ich podzielenie na mniejsze segmenty i przedstawienie na odrębnych schematach.
Symbole zaworów rozdzielczych
Zawory rozdzielcze różnią się od siebie liczbą wejść/wyjść (dróg), ilością pozycji i sterowaniem. Przy pierwszym kontakcie z symbolem zaworu może wydawać się to skomplikowane, ale wcale tak nie jest. Środkowa część schematu zaworu jest częścią pneumatyczną. Numery wejść i wyjść oznaczone są cyferkami. Zazwyczaj pod wejście numer 1 podłączane jest zasilanie sprężonym powietrzem. Pod wyjścia numer 2 i 4 podłączane jest urządzenie wykonawcze (np. siłownik).
Pozycja spoczynkowa zaworu to pierwsza pozycja przepływu powietrza, w tym momencie żadna z cewek nie jest wysterowana i nie ma strzałek ukazujących kierunek przepływu. Prawa strona symbolu rozrysowuje schemat połączenia wejść/wyjść w momencie wysterowania zaworu prawą częścią sterowania. Lewa strona symbolu rozrysowuje schemat połączenia wejść/wyjść w momencie wysterowania zaworu lewą częścią sterowania. Warto również zauważyć symbol sterowania dwustopniowego, ogólny symbol sterowania mechanicznego oraz sprężynę powrotną, która w przypadku braku sterowania przestawia zawór do początkowej pozycji.
Przykłady symboli pneumatycznych:
- Kompresor - symbolizuje źródło sprężonego powietrza, zazwyczaj reprezentowany przez symbol zbiornika z jednym wejściem i wyjściem oraz zaznaczonym ruchem powietrza.
- Zbiornik ciśnieniowy - przedstawia miejsce magazynowania sprężonego powietrza. Symbol prostokąta z linią na jednym końcu reprezentującą wejście/wyjście.
- Linia ciśnieniowa - oznacza przewody przesyłające sprężone powietrze. Prosta linia, czasami z kropkami.
- Zawór regulacyjny/ograniczający przepływ - używany do regulacji przepływu powietrza. Zazwyczaj przedstawiany przez prostokąt z kreską przekątną.
- Zawór kierunkowy - zmienia kierunek przepływu powietrza. Często oznaczany jest liczbą dróg i pozycji, np. 3/2, 5/2.
- Cylinder pneumatyczny - reprezentuje aktuator, dwa symbole kwadratów, z których jeden ma strzałkę wskazującą ruch tłoka.
- Silnik pneumatyczny - symbolizuje napęd obrotowy zasilany powietrzem.
- Zawór sterowany pilotowo - zawór, który jest sterowany za pomocą innego źródła ciśnienia.
- Przekaźnik lub wzmacniacz ciśnienia - służy do wzmacniania sygnałów pneumatycznych.
- Wskaźnik ciśnienia - używany do monitorowania ciśnienia w systemie.
Analiza wybranych schematów pneumatycznych
Poniżej przedstawiono analizę trzech przykładowych schematów pneumatycznych, które mogą być zastosowane w różnych aplikacjach.
Schemat 1: Sterowanie siłownikiem dwustronnego działania
W tym schemacie źródło zasilania pneumatycznego połączone jest z zespołem przygotowania sprężonego powietrza OZ, zasilającym zawór ręcznie sterujący kierunkiem przepływu OS. Zawór kierunkowy OS, normalnie otwarty, umożliwia przepływ czynnika roboczego do zaworu normalnie zamkniętego 1S1, zaworu normalnie otwartego 1S2 i rozdzielacza sygnału 1V2, normalnie otwartego, utrzymującego siłownik w pozycji zamkniętej.
Po uruchomieniu zaworu 1S1 za pomocą przycisku następuje podanie ciśnienia do zaworu podwójnego sygnału 1V1. Sygnał ciśnieniowy podłączony do zaworu 1S2 również dociera do bramki 1V1, co powoduje podanie go do rozdzielacza 1V2 i przestawia go w pozycję prawą. Następuje wysunięcie się tłoka siłownika pneumatycznego 1A dwustronnego działania. Wysunięcie tłoka siłownika 1A powoduje zamknięcie zaworu 0S i przestawienie się zaworu 1S2 w położenie lewe.
Zastosowanie: Ten układ może być wykorzystany w prostych aplikacjach wymagających precyzyjnego sterowania ruchem siłownika, np. do mocowania elementów w maszynach montażowych, otwierania i zamykania klap czy bram.
Schemat 2: Sterowanie automatyczne z opóźnieniem
Schemat ten przedstawia bardziej zaawansowany układ, w którym kluczową rolę odgrywają zawory sekwencyjne z opóźnieniem czasowym. Zawór 1S1, normalnie zamknięty, połączony jest ze źródłem zasilania pneumatycznego [1]. Uruchomienie zaworu 1S1 za pomocą przycisku powoduje podanie ciśnienia na zawór sekwencyjny wyłączający z opóźnieniem czasowym 1V1, który jest normalnie otwarty. Zawór sekwencyjny 1V1 wyposażony jest w element zapobiegający cofaniu się powietrza do instalacji i akumulator pneumatyczny.
Po napełnieniu akumulatora powietrza następuje zamknięcie zaworu sekwencyjnego 1V1 i podanie ciśnienia na rozdzielacz pięciodrogowy sygnału 1V3, powodując jego przestawienie się w położenie prawe. Następuje przepływ czynnika ze źródła zasilania [2] do siłownika pneumatycznego dwustronnego działania 1A, powodujący wysunięcie się tłoczyska. Wysunięcie tłoka siłownika 1A powoduje zadziałanie na zawór sterowania rolką 1S2 i przestawienie go w pozycję otwartą. Następuje podanie ciśnienia ze źródła zasilania [3] na zawór sekwencyjny 1V2 włączający z opóźnieniem czasowym, w którym po napełnieniu akumulatora powietrza następuje jego otwarcie.
Zastosowanie: Ten rodzaj układu znajduje zastosowanie w procesach wymagających sekwencyjnego działania z precyzyjnie określonymi opóźnieniami, np. w liniach produkcyjnych do synchronizacji ruchów wielu siłowników, w systemach pakujących, gdzie konieczne jest odczekanie na ustabilizowanie się produktu przed kolejną operacją, lub w maszynach do cięcia i formowania, gdzie fazy operacji muszą być czasowo rozłożone.
