Systemy Zawieszenia i Diagnostyka Przedniej Osi w Pojazdach MAN

Pojazdy marki MAN, w tym specjalistyczne wywrotki, są często wyposażone w zaawansowane systemy zawieszenia, które odpowiadają za komfort jazdy, bezpieczeństwo oraz stabilność pojazdu w różnych warunkach eksploatacyjnych. Wśród nich kluczową rolę odgrywa zawieszenie pneumatyczne, często sterowane elektronicznie, obejmujące zarówno przednią, jak i tylną oś. Zrozumienie jego budowy, działania i diagnostyki jest niezbędne dla prawidłowej eksploatacji i serwisowania tych pojazdów.

Elektronicznie Sterowane Zawieszenie ECAS w MAN

System ECAS (Elektronicznie Sterowane Zawieszenie Pneumatyczne) to kluczowy element nowoczesnych pojazdów MAN, odpowiedzialny za utrzymanie optymalnego poziomu pojazdu niezależnie od obciążenia. Odpowiada za dynamiczną regulację wysokości podwozia, co jest szczególnie ważne w pojazdach użytkowych, takich jak wywrotki, gdzie obciążenie zmienia się drastycznie.

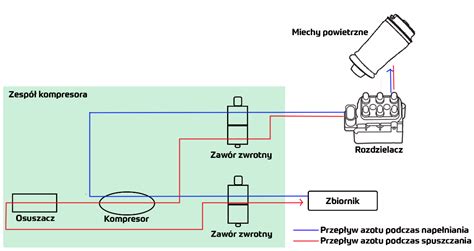

Budowa i Komponenty ECAS

W skład systemu ECAS wchodzi kilka istotnych komponentów:

• Sterownik ECAS: "Miał na myśli sterownik." - to mózg systemu, interpretujący dane z czujników i sterujący zaworami. W przypadku autobusów MAN A03 zdarzają się problemy z lokalizacją centralki.
• Czujniki poziomujące: Mierzą odległość podwozia od nawierzchni. "Usterka usunięta, drugi mechanik odpowiednio założył czujniki poziomujące - mierząc przy tym rezystancję i zawieszenie działa, pompuje się odpowiednio, poziomuje, reaguje na pilota." Ich prawidłowy montaż i rezystancja są kluczowe. "Co do czujników... trochę zagiąłeś mnie tym obojętnie jakim położeniem czujników ECAS." - podkreśla wagę precyzyjnego pozycjonowania.
• Czujniki ciśnienia: Monitorują ciśnienie w poduszkach pneumatycznych. "Czujniki ciśnienia znajdują się na obudowie górnej poduszki zawieszenia tylnej osi od strony koła." Choć mowa o tylnej osi, zasada działania jest analogiczna dla przedniej. "W korku powinien być maleńki otworek/odpowietrznik być może jest przytkany lub zamarznięty."
• Czujniki przyspieszenia bocznego: "Czujniki przyspieszenia bocznego co pokazują?" Dostarczają danych o ruchach poprzecznych pojazdu, wpływając na stabilizację.
• Główny zawór sterujący zawieszeniem: "Przy głównym zaworze sterującym zawieszeniem jest dołożony mały zawór przekaźnikowy, który służy do tego, aby najpierw wyrównać ciśnienie w miejscu podnoszenia osi i poduszkach tej osi, a dopiero wtedy odpowietrzyć jedne, a napowietrzyć drugie." Ten zawór jest odpowiedzialny za regulację przepływu powietrza do poduszek.
• Zawór przekaźnikowy: "Służy to do oszczędności powietrza." - optymalizuje zużycie powietrza w systemie pneumatycznym.

Procedura Kalibracji Systemu ECAS

Prawidłowa kalibracja systemu ECAS jest fundamentem jego bezproblemowego działania. "Man Cata mam po angielsku, więc najlepiej jak zmienisz sobie język na procedurę kalibracji." Procedura, choć szczegółowa, może być wykonana zgodnie z instrukcjami diagnostycznymi:

• Z menu głównego wchodzisz w "diagnose".
• Następnie w "ECAS".
• Dalej w "calibration".
• Ostatni krok to "ride height calibration".

"Musisz przeprowadzić kompletną kalibrację ECAS, także czujników ciśnienia zawieszenia." Jest to kluczowe po wymianie komponentów lub wystąpieniu błędów kalibracji.

Diagnostyka i Rozwiązywanie Typowych Problemów Zawieszenia w Pojazdach MAN

W pojazdach MAN, takich jak modele 14.280 (2003r.), TGX (2010r., 2014 E5, 2015r.), FE410AL (1997r.), TGA 18.460 (2003r.), TGA 26430 czy A03 Autobus, mogą występować różnorodne problemy z zawieszeniem pneumatycznym. Zrozumienie objawów i kodów błędów jest pierwszym krokiem do skutecznej diagnostyki.

Typowe Usterki i Kody Błędów

• Błąd 3012: "Po kalibracji wywaliło błąd 3012 i pokazuje 3345 mm na każdym czujniku, oczywiście na desce błąd i nie ma żadnej reakcji na kolejną kalibrację. Całe zawieszenie działa manualnie poza samopoziomowaniem." Oznacza to problem ze "sterownikiem (suma kontrolna danych kalibracji czujników drogi)."
• Błąd 03260-10: Występował w ciągniku siodłowym MAN TGX 2010r. jako "usterka zawieszenie pneumatyczne", z wzmianką o "błędzie sygnału zwrotnego."
• Problemy z sygnałem CAN ECAS: "OBDU; ECAS - sygnał CAN zniekształcony, błędny." Może prowadzić do niestabilnego działania systemu.
• Błędy EBS 3247 i 3297: W MAN TGA 26430 wskazują na "problem z czujnikiem ALB osi tylnej, instalacja lub czujnik uszkodzony." Choć dotyczą osi tylnej, ilustrują podobne problemy z czujnikami w systemach hamulcowych i zawieszenia.
• Brak samopoziomowania: "Całe zawieszenie działa manualnie poza samopoziomowaniem."
• Brak sterowania osią wleczoną: "Problem polega na tym, że nie mogę sterować tą osią, jest cały czas na dole i nie idzie w górę." Występuje w "zabudowach" z zawieszeniem pneumatycznym przód i tył oraz unoszoną osią wleczoną.
• Ściąganie pojazdu: "Man Tgx 2015r ściąga na prawo. Zamieniałem koła miejscami, ale to nic nie pomogło. Zawieszenie nie ma luzu."
• Awaria kontrolki: W MAN A03 Autobus problem z "kontrolką czerwoną podnoszenia/opuszczania pojazdu", gdzie TEXA wykazała uszkodzoną centralkę.

Metody Diagnostyczne i Naprawcze

Skuteczna diagnostyka problemów z zawieszeniem MAN wymaga systematycznego podejścia:

• Manualna diagnostyka i kalibracja: "Spróbuj zdiagnozować manualnie." Czasem proste procedury mogą pomóc w identyfikacji problemu.
• Sprawdzenie czujników: Należy zweryfikować "czy zwrotnice się nie zacierają" oraz poprawność montażu i "rezystancji" czujników poziomujących.
• Diagnostyka komputerowa: Użycie narzędzi diagnostycznych takich jak TEXA (wskazująca na uszkodzoną centralkę) lub IDC4 (podpowiadający, "w które piny sterownika ECAS podpiąć się" w autobusach MAN Lion City Euro 3).
• Weryfikacja wycieków powietrza: "Szukaj wycieków... być może poduszki/a kabiny. Również może syczy fotel lub jakaś złączka np. od wpiętego pistoletu."
• Wymiana uszkodzonych podzespołów: W przypadku "Mana TGX 2014 E5 okazało się, że kaseta miała zimne luty. Pomogła wymiana na używkę i programowanie VIN kasety."
• Sprawdzenie czujnika powietrza: "Nie jest to po prostu czujnik powietrza układu zawieszenia i poniekąd skrzyni? Zwykle po naładowaniu powietrza gaśnie... lecz jak masz jakiś problem z systemem ciśnienia... to może nie zgasnąć... co przełoży się na pracę automatycznej skrzyni i ECASu."

Konfiguracja Pojazdów i Dodatkowe Aspekty

Warto pamiętać, że pojazdy MAN mogą różnić się konfiguracją, co wpływa na systemy zawieszenia i diagnostykę. "To, że ZBR mają taki sam numer nie oznacza wcale, że oba auta miały tą samą konfigurację. Mogły się różnić pod wieloma względami np. skrzynią, centralnym smarowaniem, elektryczną pompą kabiny, zawieszeniem (poduszki/resory), ilością osi itd."

Przykładowe konfiguracje osi: "4x4 to ciągnik z napędem na wszystkie koła, a 6x4 to 3-osiowa solówka z napędem na dwa tylne mosty np. pojazd leśny."
