Budowa i działanie rozdzielacza hydraulicznego w maszynach Komatsu

Rozdzielacz hydrauliczny jest kluczowym elementem każdego układu hydraulicznego, odpowiedzialnym za precyzyjne sterowanie przepływem oleju hydraulicznego do poszczególnych podzespołów maszyny. Działając na zasadzie zaworów, które mogą być sterowane ręcznie lub automatycznie, rozdzielacze umożliwiają kontrolowanie płynu hydraulicznego i precyzyjne sterowanie różnymi komponentami maszyny. Ich budowa może się różnić w zależności od typu i zastosowania, ale podstawowa funkcja pozostaje niezmienna - zapewnienie kontroli nad cieczą roboczą. Rozdzielacz nie generuje ciśnienia (tym zajmuje się pompa), ale precyzyjnie zarządza jego wykorzystaniem.

Czym jest rozdzielacz hydrauliczny?

Rozdzielacz hydrauliczny to jeden z kluczowych elementów układów hydraulicznych - pełni funkcję „centrum dowodzenia”, które decyduje o tym, dokąd popłynie ciecz robocza i jakie zadanie zostanie wykonane. Stosuje się go w szerokim zakresie aplikacji - od prostych układów w maszynach rolniczych po zaawansowane systemy sterowania w urządzeniach przemysłowych i budowlanych. Ten element pełni też funkcję polegającą na odciążeniu pompy, zapobiegając jej przeciążeniu oraz ewentualnej awarii.

Rodzaje rozdzielaczy hydraulicznych

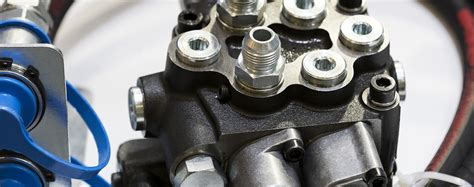

Wśród rozdzielaczy hydraulicznych można wyróżnić kilka podstawowych typów, które różnią się konstrukcją i sposobem działania. Ich konstrukcja może różnić się w zależności od zastosowania, ale podstawowy mechanizm działania polega na przesuwaniu suwaka lub zaworu w celu zmiany położenia kanałów olejowych, co determinuje przepływ cieczy hydraulicznej.

Rozdzielacze suwakowe

Rozdzielacze suwakowe charakteryzują się prostą budową i niską ceną, co czyni je popularnym wyborem w wielu zastosowaniach. Ich głównym elementem roboczym jest suwak - specjalny wałek umieszczony w podłużnym otworze korpusu. Na powierzchni suwaka znajdują się przewężenia, które dzięki zmianie jego położenia sterują przepływem cieczy hydraulicznej. Kanały wykonane w korpusie rozdzielacza umożliwiają skierowanie czynnika do odpowiedniej części układu, na przykład do siłownika czy silnika hydraulicznego. Większość rozdzielaczy stosowanych w maszynach budowlanych to konstrukcje suwakowe - niezależnie od tego, czy mówimy o wersji monoblokowej, sekcyjnej, proporcjonalnej czy elektromagnetycznej. Oznacza to, że kluczowy element roboczy stanowi przesuwający się wzdłużnie suwak, który otwiera i zamyka kanały przepływu wewnątrz korpusu.

Rozdzielacze gniazdowe

Wykorzystują one gniazda lub otwory do podłączania przewodów hydraulicznych. Zamiast ruchomego suwaka, przepływ cieczy jest kontrolowany przez elementy zamykające gniazda. Charakteryzują się wyjątkową szczelnością, dlatego znajdują zastosowanie tam, gdzie istotne jest eliminowanie przecieków wewnętrznych.

Inne typy rozdzielaczy

• Rozdzielacze monoblokowe: wszystkie sekcje sterujące są odlane w jednym korpusie, co zapewnia kompaktowość. Są kompaktowe i tańsze niż wersje modułowe.
• Rozdzielacze blokowe (modułowe / sekcyjne): składają się z oddzielnych sekcji, co zapewnia większą elastyczność konfiguracji i możliwość łatwej rozbudowy systemu. Każda sekcja steruje jednym siłownikiem lub silnikiem hydraulicznym.
• Rozdzielacze proporcjonalne: wykorzystują sterowanie elektroniczne, umożliwiając płynną regulację przepływu oleju hydraulicznego. Są powszechnie stosowane w nowoczesnych układach automatyki przemysłowej.
• Rozdzielacze elektromagnetyczne: włączane lub wyłączane za pomocą cewek. Pracują skokowo - po włączeniu napięcia suwak przechodzi w pozycję roboczą, po wyłączeniu wraca do pozycji neutralnej. Wykorzystywane głównie w układach stacjonarnych lub prostych automatycznych maszynach przemysłowych.
• Rozdzielacze iskrobezpieczne: to nowoczesne rozwiązanie, które można stosować w miejscach o podwyższonym ryzyku pożaru czy wybuchu.

Typ rozdzielacza dobiera się zawsze w zależności od charakterystyki pracy maszyny, rodzaju obiegu, maksymalnego ciśnienia roboczego oraz oczekiwanego poziomu automatyzacji.

Zasada działania rozdzielacza hydraulicznego

Podstawowa zasada działania rozdzielacza hydraulicznego opiera się na zmianie położenia wewnętrznego elementu sterującego w korpusie urządzenia. Wyobraźmy sobie rozdzielacz jako skrzyżowanie dla przepływającego oleju. W zależności od pozycji suwaka, olej jest kierowany do odpowiedniego kanału, a tym samym do konkretnego odbiornika, takiego jak siłownik czy silnik hydrauliczny. Operator maszyny budowlanej, używając dźwigni lub gałek, otwiera lub zamyka zawory w sekcji kontrolującej, decydując o kierunku i przepływie oleju. W ten sposób olej może zostać przekazany do silnika hydraulicznego, wprawiając w ruch zwolnice i napędzając jazdę maszyny, na przykład koparki.

Podstawowe funkcje rozdzielacza hydraulicznego

Rozdzielacz hydrauliczny pełni kluczowe funkcje w układzie hydraulicznym, m.in.:

• Sterowanie przepływem oleju hydraulicznego - umożliwia precyzyjne dostarczanie cieczy do poszczególnych elementów systemu.
• Zmiana kierunku przepływu - pozwala na zmianę kierunku ruchu siłowników hydraulicznych i silników.
• Regulacja ciśnienia - w niektórych przypadkach rozdzielacz może pełnić funkcję zaworu nadmiarowego, zabezpieczając system przed przeciążeniem.
• Odciążanie pompy hydraulicznej - rozdzielacze mogą kierować olej z powrotem do zbiornika, kiedy nie jest on potrzebny w obwodzie roboczym.

Kluczowe elementy budowy rozdzielacza hydraulicznego

Choć na pierwszy rzut oka rozdzielacz może wydawać się niepozorny, jego wnętrze to precyzyjnie zaprojektowany mechanizm. Kluczowe elementy to:

• Korpus (obudowa): najczęściej wykonany z żeliwa, stali lub aluminium, zawiera kanały olejowe, którymi przepływa ciecz.
• Suwak (tłoczek sterujący): ruchomy element, którego przesunięcie otwiera lub zamyka kanały. Suwak ma odpowiednio wyprofilowane kanały i nacięcia (tzw. „dławiki”), które precyzyjnie regulują strumień oleju.
• Elementy sterujące: dźwignie, cewki lub inne mechanizmy uruchamiające ruch suwaka.
• Uszczelnienia: zapobiegają wyciekom oleju.
• Porty przyłączeniowe: punkty podłączenia przewodów hydraulicznych.
• Sprężyny powrotne: odpowiadają za powrót suwaka do pozycji neutralnej.

Zawory przelewowe odgrywają kluczową rolę w ochronie układu przed nadmiernym ciśnieniem, zapewniając bezpieczną pracę maszyn.

Zastosowanie rozdzielaczy hydraulicznych

Rozdzielacze hydrauliczne znajdują szerokie zastosowanie w wielu gałęziach przemysłu i są nieocenionym elementem w:

• Maszynach budowlanych: koparki, ładowarki, spycharki, walce drogowe, dźwigi.
• Maszynach rolniczych: ciągniki, kombajny, prasy, rozsiewacze, przyczepy z wywrotem, ładowacze czołowe.
• Maszynach leśnych: harwestery, forwardery, chwytaki.
• Urządzeniach przemysłowych: prasy hydrauliczne, podnośniki, systemy transportowe, maszyny CNC, systemy hydrauliki siłowej stosowane w prasach, liniach montażowych, urządzeniach do formowania plastiku.
• Pojazdach: układy wspomagania kierownicy, podnośniki do przyczep, wózki widłowe, platformy podnośnikowe, windy załadunkowe.

Dzięki nim możliwe jest precyzyjne sterowanie ruchem i funkcjami maszyny, co przekłada się na wydajność i bezpieczeństwo pracy.

Jak wybrać odpowiedni rozdzielacz hydrauliczny?

Dobór rozdzielacza hydraulicznego to nie kwestia intuicji, ale precyzyjnej analizy parametrów roboczych układu. Przy wyborze warto zwrócić uwagę na kilka kluczowych parametrów:

1. Ciśnienie robocze: To wartość określająca największe dopuszczalne ciśnienie, przy którym rozdzielacz może bezpiecznie pracować. Typowe wartości wahają się od 160 do nawet 350 bar, w zależności od konstrukcji i przeznaczenia.
2. Przepływ oleju (l/min): Określa, jaką ilość cieczy roboczej rozdzielacz jest w stanie przepuścić w jednostce czasu. Typowe rozdzielacze monoblokowe obsługują przepływy rzędu 40-80 l/min, natomiast modele przemysłowe lub wielosekcyjne - nawet powyżej 120 l/min.
3. Liczba dróg przepływu i pozycji (np. 3/2, 4/3, 6/2): Pierwsza cyfra to liczba dróg przepływu, a druga - liczba pozycji, jakie może przyjąć suwak. Rozdzielacz może mieć dwie, trzy, cztery, a nawet więcej pozycji pracy, które odpowiadają różnym stanom działania siłownika (np. wysuw, cofanie, zatrzymanie). W pozycji neutralnej olej może być kierowany z powrotem do zbiornika, krążąc w tzw. obiegu zerowym.
4. Rodzaj sterowania: Wybór między sterowaniem ręcznym, elektrycznym, elektrohydraulicznym czy pneumatycznym zależy od typu maszyny, jej funkcji oraz wymagań dotyczących automatyzacji i bezpieczeństwa.
5. Rodzaj montażu: Rozdzielacze występują w wersji nabudowywanej (np. do paneli lub konstrukcji maszyny) oraz do zabudowy blokowej (w układach zintegrowanych).

Dodatkowe czynniki, które warto uwzględnić, to np. odporność na niskie temperatury, środowisko zanieczyszczone pyłem, oraz renoma producenta.

Oznaczenia portów w rozdzielaczu hydraulicznym

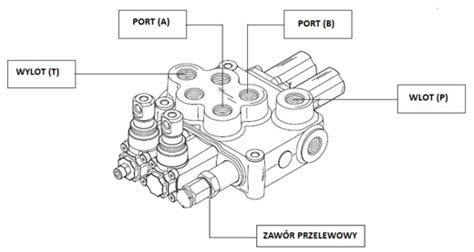

Znajomość kluczowych oznaczeń na rozdzielaczu jest niezbędna do prawidłowego podłączenia i diagnostyki. Rozdzielacz hydrauliczny to także układ logiczny zapisany w języku symboli. Najczęściej spotykane oznaczenia to:

• Port P (Pressure): Dostarcza olej z pompy.
• Port T (Tank): Odprowadza olej powrotny do zbiornika.
• Porty A i B: Kierują olej do odbiorników (np. siłowników). Kierują olej do pierwszego odbiornika, np. do siłownika. Kierują olej do drugiego odbiornika, np. do silnika hydraulicznego.
• Port LS (Load Sensing): Służy do sterowania systemami z czujnikiem obciążenia.
• Porty X i Y: Stosowane do sterowania ciśnieniem lub innymi funkcjami.
• Port C: Może oznaczać port pomocniczy (np. do podłączenia dodatkowego elementu).

Symbole graficzne przedstawiane są jako kwadraty (każdy symbolizuje jedno ustawienie suwaka), z wewnętrznymi strzałkami pokazującymi kierunek przepływu cieczy. Układ linii i strzałek pozwala określić, jak w danej pozycji zachowują się porty P, T, A i B. Czasem spotkać można też dodatkowe oznaczenia zaworów zwrotnych, przelewowych lub tłumików, które są zintegrowane z rozdzielaczem. Zawsze należy dokładnie sprawdzić instrukcję producenta, ponieważ specyficzne modele mogą mieć dodatkowe oznaczenia.

Podłączanie rozdzielacza hydraulicznego

Podłączenie rozdzielacza hydraulicznego wymaga staranności i przestrzegania zasad bezpieczeństwa. Ta sekcja stanowi praktyczny przewodnik i opisuje kompletny proces podłączania rozdzielacza hydraulicznego.

Przygotowanie do instalacji

Przygotowanie do instalacji jest fundamentalne. Proces obejmuje:

• Wyłączenie systemu hydraulicznego: przed montażem należy upewnić się, że układ nie jest pod ciśnieniem. Należy także obniżyć ciśnienie w układzie.
• Przygotowanie narzędzi: klucze płaskie, śrubokręty, klucz dynamometryczny, szczotki do czyszczenia. Potrzebne są też materiały, na przykład uszczelnienia hydrauliczne.
• Czyszczenie powierzchni: należy oczyścić powierzchnie podzespołów, aby zapobiec zanieczyszczeniom w układzie. Unikaj wilgoci i zapylenia.

Podłączanie rozdzielacza jednosekcyjnego i dwusekcyjnego

• Rozdzielacz jednosekcyjny: Podłączenie rozdzielacza jednosekcyjnego jest proste. Wymaga czyszczenia elementów. Następnie podłącz port P do pompy, a port T do zbiornika.
• Rozdzielacz dwusekcyjny: Podłączenie rozdzielacza dwusekcyjnego jest podobne. Obejmuje czyszczenie. Podłącz wejścia P1 i P2 do pompy, a porty T1 i T2 do zbiornika.

W przypadku podłączania siłowników jednostronnego działania, jeden przewód podłącza się do portu A, a drugi, powrotny, do portu T. Należy pamiętać o prawidłowym dopasowaniu średnic przewodów i stabilnym ich zamocowaniu.

Łączenie rozdzielaczy szeregowo

Łączenie rozdzielaczy szeregowo pozwala na rozbudowę systemu. Używa się do tego tulei ciśnieniowych (np. G1/2" 45l/min). Chronią one przed ciśnieniem zwrotnym i zapewniają nominalne ciśnienie. Konfiguracje wielosekcyjne oferują wiele korzyści, umożliwiając sterowanie wieloma funkcjami, co pozwala na zwiększenie funkcjonalności maszyny i bardziej złożone operacje.

Końcowe sprawdzenie i uruchomienie systemu

Końcowe sprawdzenie i uruchomienie systemu jest ostatnim etapem. Schemat układu hydraulicznego powinien być zawsze pod ręką. Kontroluj szczelność wszystkich połączeń. Sprawdź ciśnienie i przepływ oleju. Stopniowo uruchom system, obserwuj jego działanie i przeprowadź testy funkcjonalne. Powinno się to robić z najwyższą starannością. Konieczne jest zapewnienie szczelności połączeń. Prawidłowe dopasowanie średnic przewodów jest kluczowe.

Najczęstsze błędy przy podłączaniu i eksploatacji

Hydraulika siłowa nie wybacza błędów - a tym bardziej przypadkowości. Tu liczy się pełna kontrola: nad kierunkiem, natężeniem i ciśnieniem przepływu.

Najczęstsze błędy popełniane podczas podłączania i eksploatacji rozdzielaczy hydraulicznych obejmują:

• Niewłaściwe podłączenie portów: Najczęściej mylone są wyjścia A/B. Zamiana A i B nie uszkadza układu - po prostu odwraca kierunek ruchu siłownika.
• Brak odpowiedniej szczelności połączeń: Nieszczelne połączenia prowadzą do wycieków i zanieczyszczenia układu.
• Pomijanie czyszczenia powierzchni przed montażem: Zanieczyszczenia takie, jak pył, brud, czy metale mogą uszkodzić rozdzielacz i inne komponenty.
• Nieprawidłowe użycie narzędzi: Może prowadzić do uszkodzeń gwintów lub elementów rozdzielacza.
• Niewłaściwa regulacja ciśnienia: Może doprowadzić do przeciążenia i awarii całego układu.
• Zaniedbanie regularnej konserwacji i wymiany oleju: Prowadzi do skrócenia żywotności urządzenia.
• Brak filtracji oleju: Utrzymanie czystości cieczy roboczej jest kluczowe.
• Nieprawidłowy dobór rozdzielacza: Niedopasowanie do wymagań układu, np. niewystarczający przepływ nominalny.
• Zły montaż: Błędy mogą być kosztowne.

Typowe usterki i problemy

Nawet najlepszy rozdzielacz nie jest niezniszczalny. Z biegiem czasu, pod wpływem intensywnej eksploatacji, może dojść do różnych usterek - od drobnych problemów z przepływem, aż po całkowitą blokadę układu:

• Zacinający się suwak: jedna z najczęstszych awarii. Może być wynikiem zanieczyszczeń w oleju, uszkodzeń mechanicznych lub zużycia prowadnic. Suwak przestaje się płynnie przesuwać lub blokuje się w jednej pozycji, co prowadzi do całkowitej utraty kontroli nad ruchem maszyny.
• Wewnętrzne przecieki: gdy suwak lub gniazda są nadmiernie zużyte, olej przedostaje się między kanałami, powodując spadek ciśnienia i niekontrolowany ruch siłowników. Skutkiem może być np. samoistne opadanie podniesionej łyżki koparki.
• Zewnętrzne nieszczelności: uszkodzone uszczelniacze lub pęknięcia korpusu mogą prowadzić do wycieków oleju.
• Brak reakcji na sterowanie (np. elektryczne): w przypadku rozdzielaczy z cewkami elektromagnetycznymi, uszkodzenie cewki, zwarcie lub zerwanie przewodu mogą całkowicie uniemożliwić pracę.
• Nierównomierna praca siłowników: szarpanie najczęściej oznacza, że przepływ oleju nie jest równy.
• Przegrzewanie się oleju: Gdy hydraulika się grzeje, to znaczy, że energia zamiast wykonywać pracę zamienia się w ciepło. Najczęstsze przyczyny to zbyt niski poziom oleju, zanieczyszczenie oleju, uszkodzenie pompy, niewłaściwa regulacja zaworów przelewowych lub niedrożność chłodnicy oleju.

Większości usterek da się uniknąć, jeśli regularnie przeprowadza się konserwację, wymienia filtry, monitoruje stan oleju i dba o czystość układu. Naprawa rozdzielacza nie zawsze oznacza jego całkowitą wymianę. Warto regenerować rozdzielacze drogie, trudnodostępne, pracujące w specjalistycznych maszynach.

Znaczenie prawidłowej eksploatacji i konserwacji

Odpowiednia eksploatacja i regularna konserwacja rozdzielacza hydraulicznego są niezwykle istotne dla zapewnienia niezawodności i wydajności całego układu. Czystość cieczy hydraulicznej ma bezpośredni wpływ na działanie komponentów - zanieczyszczenia takie jak pył, brud czy fragmenty metali mogą prowadzić do uszkodzeń rozdzielacza i innych elementów układu.

Należy pamiętać o planowaniu regularnych przeglądów technicznych. Profesjonalna ocena przez eksperta może pomóc w wykryciu problemów na wczesnym etapie, zapobiegając tym samym niepotrzebnym przestojom maszyny i kosztownym awariom. Przegląd zaleca się co najmniej raz na kwartał, ale gdy maszyna pracuje w trudnych warunkach, nawet co miesiąc.

Często zadawane pytania (FAQ)

Jak działa rozdzielacz hydrauliczny?

Działanie rozdzielacza opiera się na zmianie położenia suwaka lub zaworu wewnątrz obudowy. W zależności od konstrukcji, sterowanie może być manualne, elektromagnetyczne, hydrauliczne lub pneumatyczne. Przesunięcie elementu sterującego zmienia drogę przepływu oleju w układzie.

Jakie są rodzaje rozdzielaczy hydraulicznych?

Wyróżnia się kilka głównych typów rozdzielaczy. Rozdzielacze suwakowe stosuje się najczęściej w maszynach roboczych i przemysłowych. Gniazdowe są idealne do układów wymagających wysokiej szczelności i szybkości reakcji. Proporcjonalne umożliwiają płynną regulację przepływu dzięki sterowaniu elektronicznemu. Monoblokowe są kompaktowe i odporne na uszkodzenia, a sekcyjne pozwalają na elastyczne rozbudowywanie układu. Najczęściej spotykane są rozdzielacze hydrauliczne monoblokowe, sekcyjne, proporcjonalne i elektromagnetyczne.

Gdzie stosuje się rozdzielacze hydrauliczne?

Rozdzielacze hydrauliczne znajdują zastosowanie w wielu sektorach - od maszyn budowlanych i rolniczych, przez urządzenia przemysłowe, aż po pojazdy specjalistyczne. Są nieodzownym elementem wszędzie tam, gdzie zachodzi potrzeba precyzyjnego sterowania siłownikami i przepływem cieczy.

Jakie funkcje pełni rozdzielacz w układzie hydraulicznym?

Rozdzielacz steruje kierunkiem przepływu oleju, umożliwia zmianę kierunku ruchu odbiorników, reguluje ciśnienie w układzie i w razie potrzeby kieruje olej z powrotem do zbiornika, odciążając pompę.

Jak dobrać odpowiedni rozdzielacz hydrauliczny?

Dobór rozdzielacza zależy od parametrów technicznych układu. Należy uwzględnić ciśnienie robocze, wydajność przepływu, liczbę wymaganych sekcji oraz rodzaj sterowania. Ważne są również warunki pracy, takie jak temperatura otoczenia czy narażenie na zanieczyszczenia.

Czym różni się rozdzielacz monoblokowy od sekcyjnego?

Rozdzielacz monoblokowy ma zwartą konstrukcję (wszystkie sekcje odlane w jednym korpusie) i dobrze sprawdza się w prostych układach, oferując kompaktowość i niższą cenę. Rozdzielacz sekcyjny składa się z oddzielnych modułów, co zapewnia większą elastyczność konfiguracji i możliwość łatwej rozbudowy systemu.

Co oznacza litera T na rozdzielaczu hydraulicznym?

T (ang. „Tank”) oznacza port powrotu oleju do zbiornika.

Co oznacza sekcja pływająca w rozdzielaczu hydraulicznym?

Sekcja pływająca oznacza takie ustawienie sekcji, w którym oba porty robocze są otwarte na odpływ. Dzięki temu siłownik nie jest sztywno trzymany ciśnieniem i może swobodnie reagować na ruch maszyny, nierówności podłoża albo nacisk zewnętrzny. Pozycję pływającą stosuje się m.in. w maszynach rolniczych, gdzie pługi czy narzędzia uprawowe muszą dostosowywać się do konturu terenu.
