Moc generowana przez silnik spalinowy jest kluczowa, ale to skrzynia biegów decyduje o jej efektywnym wykorzystaniu. We współpracy ze zmiennikiem momentu i mostami napędowymi, przekładnia zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową. W świecie maszyn budowlanych, takich jak koparko-ładowarki JCB 3CX czy ładowarki kołowe, ewolucja skrzyń biegów, w tym systemu Powershift, była kluczem do zwiększenia wydajności, komfortu i oszczędności.
Podstawy działania przekładni
Aby zrozumieć rolę skrzyni biegów, należy poznać podstawową zależność: silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów. Przekładnia pozwala na dostosowanie tej mocy do aktualnych potrzeb maszyny:
- Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale dysponuje ogromną siłą do pchania urobku lub wjeżdżania pod wzniesienia.
- Wysoki bieg (małe przełożenie): Maszyna porusza się szybko, na przykład podczas jazdy po drodze, lecz ma niewielką siłę pchania.
Skrzynie manualne - historia i ograniczenia
Najstarszym i najprostszym typem przekładni, dziś spotykanym głównie w starszych maszynach lub w podstawowych wersjach wyposażenia, jest skrzynia manualna. Składa się ona z kilku wałków z osadzonymi na nich kołami zębatymi o różnej liczbie zębów. Zmiana biegu polega na mechanicznym przesunięciu widełek, które z kolei przesuwają tuleję z synchronizatorem, zazębiając odpowiednią parę kół zębatych.
Jedną z wad skrzyń manualnych jest zużycie sprzęgła ciernego. Tarcza sprzęgłowa to element eksploatacyjny, którego zużycie objawia się "ślizganiem" - silnik wchodzi na obroty, a maszyna nie przyspiesza.
Skrzynia Powershift w maszynach roboczych - zasada działania
Skrzynia Powershift (nazywana też semi-automatic) to najpopularniejszy typ przekładni w nowoczesnych koparko-ładowarkach i ładowarkach kołowych. Jest to rozwiązanie, które wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu. W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe.
Budowa pakietów sprzęgłowych
Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet sprzęgłowy. Zespół ten składa się z naprzemiennie ułożonych:
- Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
- Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.
Mechanizm załączania biegów
Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate.
Ewolucja PowerShift: Systemy Autoshift i TorqueLock
Autoshift - automatyzacja zmiany biegów
Autoshift to ewolucja skrzyni Powershift. Zamiast manualnego wyboru każdego biegu, operator wybiera tylko kierunek jazdy, a elektroniczny sterownik (TCU) sam decyduje, kiedy zmienić przełożenie, podobnie jak w automatycznej skrzyni biegów w samochodzie.
TorqueLock - eliminacja poślizgu zmiennika momentu
Największą wadą układu ze zmiennikiem momentu są straty mocy (poślizg), zwłaszcza podczas szybkiej jazdy transportowej. Zmiennik generuje wtedy niepotrzebne ciepło i zwiększa zużycie paliwa. System TorqueLock to dodatkowe, mechaniczne sprzęgło wewnątrz zmiennika momentu. Gdy maszyna osiągnie odpowiednią prędkość na wyższych biegach, sterownik hydraulicznie blokuje to sprzęgło, tworząc w ten sposób bezpośrednie, mechaniczne połączenie 1:1 między silnikiem a skrzynią biegów i eliminując poślizg.
Typowe awarie i diagnostyka skrzyń Powershift
Najczęstszą diagnozą awarii skrzyni Powershift jest "spalenie tarcz". Jest to jednak tylko objaw. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.
Główne przyczyny niskiego ciśnienia i awarii
- Niski poziom lub stary, przepracowany olej: Podstawa wszystkich problemów.
- Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr jest kluczowa.
- Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
- Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.
Profesjonalna diagnostyka - pomiar ciśnień
Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.
Problemy ze skrzyniami Autoshift (elektronika)
Oprócz typowych awarii mechanicznych i hydraulicznych znanych z Powershift, w skrzyniach automatycznych Autoshift dochodzą problemy z elektroniką:
- Awaria czujników prędkości: Uszkodzony czujnik obrotów na wale wejściowym lub wyjściowym wysyła do komputera błędne dane, co powoduje szarpanie, błędną zmianę biegów lub przejście w tryb awaryjny.
- Problemy z kalibracją: Po każdej większej naprawie, skrzynia Autoshift wymaga kalibracji za pomocą komputera serwisowego, aby "nauczyć się" punktów załączania sprzęgieł.
Skrzynie dwusprzęgłowe (Dual-Clutch PowerShift) - szersze spojrzenie
Termin „PowerShift” jest również używany w kontekście skrzyń dwusprzęgłowych, które stały się popularne w samochodach osobowych. Koncepcja ta, choć znana od lat 30. XX wieku dzięki konstruktorowi Adolphe’owi Kégresse’owi, zyskała na znaczeniu pod koniec ubiegłego wieku za sprawą koncernów takich jak Peugeot S.A. i Ford MC, a następnie trafiła do maszyn rolniczych.
Ogólna zasada działania przekładni dwusprzęgłowej

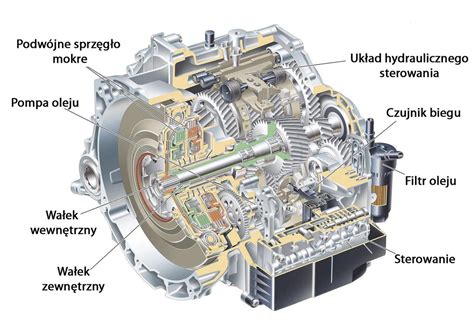

Przekładnia dwusprzęgłowa łączy w sobie dwie skrzynie w jedną, z dodaniem rozbudowanego układu sterującego. Charakteryzuje się dwuczęściowym wałkiem wejściowym: zewnętrzny wał rurowy obsługuje biegi parzyste (np. 2, 4, 6) i jest połączony z jednym sprzęgłem, natomiast wałek wewnętrzny obsługuje biegi nieparzyste (np. 1, 3, 5) oraz wsteczny, i jest połączony z drugim sprzęgłem. Płytki „mokrych” sprzęgieł są sterowane elektronicznie i uruchamiane hydraulicznie, co umożliwia płynne i szybkie przełączanie biegów bez przerwy w przeniesieniu napędu.
Elektroniczny moduł sterujący (TCM) za pomocą zaworów elektromagnetycznych w bloku zaworów steruje ciśnieniem hydraulicznym doprowadzanym do obydwu sprzęgieł. Skrzynia jednocześnie wybiera dwa biegi - jeden jest włączony, a drugi jest wstępnie wybrany, gotowy do natychmiastowego załączenia.
Rodzaje Powershift: Full-Powershift i Semi-Powershift
Istnieje podział na dwa główne typy skrzyń Powershift w kontekście maszyn roboczych:
- Full-Powershift (pełen powershift): Umożliwia przełączanie wszystkich dostępnych biegów bez użycia sprzęgła. Wszystkie przełożenia zmieniane są za pomocą przełączników.
- Semi-Powershift (częściowy powershift): Stanowi połączenie skrzyni manualnej i Powershift. Operator ma do dyspozycji kilka biegów włączanych przy pomocy pedału sprzęgła i dźwigni (starsze rozwiązania) lub za pomocą przycisku na dźwigni, który wysyła sygnał do komputera, aby ten dokonał wysprzęglenia. Przykładem może być skrzynia "z czterema biegami i czterema zakresami", co łącznie daje szesnaście przełożeń.
Zalety i wady
Główne zalety przekładni Powershift to wysoki komfort obsługi (zmiana przełożeń przyciskami lub dźwignią), możliwość połączenia z tempomatem i programatorem prędkości, a także wyższa sprawność w porównaniu z tradycyjnymi automatami, co przekłada się na niższe zużycie paliwa. Ponadto, przekładnie planetarne, będące często podstawą konstrukcji, charakteryzują się dużą wytrzymałością, zwartą budową, mniejszym nagrzewaniem i niższym poziomem hałasu.
Do wad należy zaliczyć wysokie koszty napraw, zwłaszcza pakietów sprzęgieł, oraz konieczność stosowania specjalnych, droższych olejów w większej ilości. Problemy mogą wynikać z zanieczyszczenia oleju lub zużycia uszczelek zaworów sterujących, co wymaga regularnej wymiany oleju, filtrów i uszczelnień. Konieczna jest również okresowa kalibracja przekładni (co ok. 1200 mth).
Praktyczne aspekty użytkowania i naprawy (na przykładzie JCB)
Pytania i odpowiedzi
- Moja maszyna szarpie przy zmianie kierunku jazdy (przód-tył). Co jest przyczyną?
To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.
- Co to jest "test przeciążeniowy" (stall test)?
To test diagnostyczny zmiennika momentu, który wykonuje się przed demontażem skrzyni. Polega na zmierzeniu maksymalnych obrotów, jakie silnik jest w stanie osiągnąć, gdy maszyna jest zablokowana hamulcami na włączonym biegu.
- Jaki olej stosować do skrzyni Powershift?
Zawsze i wyłącznie olej o specyfikacji zalecanej przez producenta maszyny (najczęściej klasy UTTO lub TO-4). Zastosowanie niewłaściwego oleju może prowadzić do poważnych awarii.
- Czy remont skrzyni Powershift jest opłacalny?
Tak, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność, która nie rozwiązuje pierwotnych przyczyn awarii.
Doświadczenia użytkowników i wskazówki naprawcze (JCB 3CX)
W przypadku problemów ze skrzynią Powershift, np. w JCB 3CX Super z 1997 roku z pięcioma cewkami i czterema biegami, częstymi problemami są uszkodzone elektrozawory i przekaźniki. Użytkownicy często poszukują schematów podłączenia cewek, ponieważ niewłaściwe połączenie może prowadzić do uszkodzenia nowych części. Sprawdzenie cewek za pomocą akumulatora jest możliwe, ale należy pamiętać, że sprawny elektrozawór po ponownym montażu może przestać działać, zwłaszcza jeśli blok sterujący, często aluminiowy, uległ odkształceniu pod wpływem temperatury.
Kolejnym powszechnym problemem jest utrata ciśnienia oleju w skrzyni, objawiająca się piszczeniem kontrolki. Poziom ciśnienia należy mierzyć w specjalnych punktach pomiarowych. Jeśli po wymianie uszczelnień (np. simeringu pompy transmisyjnej) olej nadal cieknie między skrzynią a silnikiem, może to być spowodowane uszkodzeniem nowego oringu pompy. Po złożeniu i odpowietrzeniu, migająca kontrolka oleju, która gaśnie po dodaniu gazu, może wskazywać na utratę ciśnienia oleju po jego nagrzaniu, co prowadzi do braku mocy maszyny.
Motodziennik Warsztat: Opiłki plastiki... Skrzynię Powershift mk1 rozbieramy
Ważność oleju i serwisu
Awaria skrzyni biegów często jest wynikiem zaniedbań serwisowych. Regularny serwis i stosowanie wysokiej jakości filtrów to najlepsza prewencja. W przypadku awarii, kompleksowy remont, obejmujący wymianę kompletnych zestawów tarcz i przekładek, uszczelnień, elektrozaworów, pomp oraz fabrycznie regenerowanych zmienników momentu, jest najskuteczniejszym rozwiązaniem. Ważne jest, aby pamiętać o tym, że stosowanie jednego obiegu oleju dla smarowania skrzyni, sprzęgieł i układu mechatroniki (jak w niektórych wersjach Powershift) sprawia, że częste wymiany oleju są kluczowe dla minimalizacji zanieczyszczeń i wydłużenia bezproblemowej pracy skrzyni.
