Marka JCB przez dekady zdobyła pozycję jednego z globalnych liderów branży, dostarczając maszyny przystosowane do intensywnej pracy w zmiennych i wymagających warunkach. Na ich niezawodność wpływa wiele czynników, aczkolwiek jednym z najważniejszych pozostaje skrzynia biegów. Odpowiada ona za efektywne przeniesienie mocy z silnika na koła lub osprzęt, niezależnie od charakterystyki terenu, ciężaru załadunku czy warunków pogodowych.
Rola Skrzyni Biegów w Maszynach Roboczych JCB
Silnik spalinowy generuje moc, ale to skrzynia biegów jest mózgiem, który decyduje, jak ta moc zostanie wykorzystana. To ona, we współpracy ze zmiennikiem momentu i mostami napędowymi, zamienia wysoką prędkość obrotową silnika na potężną siłę pchania lub wyższą prędkość transportową. Aby zrozumieć, po co istnieje skrzynia biegów, musimy znać podstawową zależność: silnik spalinowy jest najwydajniejszy w wąskim zakresie obrotów.
Skrzynia biegów pełni kluczowe funkcje:
- Dostosowuje moment obrotowy i prędkość kół napędowych, aby pojazd mógł ruszać, przyspieszać, wspinać się i poruszać z dużą prędkością na płaskich drogach w różnych warunkach.
- Umożliwia ruch do przodu lub do tyłu, ponieważ silnika nie można odwrócić.
- Przerywa przenoszenie mocy, gdy jest na biegu neutralnym, oddzielając działanie silnika od ruchu pojazdu.
- Może również odciąć działanie silnika i układu napędowego na dłuższy okres czasu.
Przekładnia w maszynie roboczej pozwala na wykorzystanie pełnego potencjału silnika, niezależnie od specyfiki zadania:
- Niski bieg (duże przełożenie): Maszyna porusza się wolno, ale ma ogromną siłę do pchania urobku lub wjeżdżania pod wzniesienia.
- Wysoki bieg (małe przełożenie): Maszyna porusza się szybko (np. podczas jazdy po drodze), ale ma niewielką siłę pchania.
JCB 926 - Uniwersalny Wózek Widłowy Terenowy
Wózek widłowy JCB 926 to jeden z tych modeli, który znajduje zastosowanie wszędzie tam, gdzie zachodzi konieczność poruszania się po nierównym i wymagającym terenie. Wózki widłowe najczęściej są wykorzystywane na halach przemysłowych, w magazynach czy na placach przeładunkowych, jednak JCB 926 wyróżnia się parametrami dostosowanymi do trudniejszych warunków. Jest to uniwersalny wózek widłowy, który zapewnia udźwig sięgający około 2600 kg oraz zdolność podnoszenia ładunków na wysokość do 4 metrów.
Model JCB 926 powstał z myślą o wykorzystaniu w terenie, dlatego wyposażono go w duże opony pozwalające na poruszanie się po nierównym, wymagającym obszarze. Uniwersalny jest również maszt, w najwyższym punkcie osiągający nawet 5,5 m. Wózek występuje też w wersjach z widłami o różnej długości - 1067 mm lub 1200 mm. W zależności od wybranej opcji różni się także podwozie. Wózek widłowy JCB 926 jest napędzany silnikiem spalinowym, co sprawia, że wykorzystuje się go głównie podczas prac w terenie, poza zamkniętymi budynkami.
Wózek widłowy JCB 926 (www.klaravik.pl)
Układ Napędowy JCB 926: System Synchro Shuttle
Wózek widłowy JCB 926 został wyposażony w układ przenoszenia napędu Synchro Shuttle. Jest to zaawansowany system, który znacząco usprawnia sterowanie podczas manewrów załadunkowych. Synchro Shuttle umożliwia szybkie i płynne zmienianie kierunku jazdy, dzięki czemu pojazd staje się bardzo zwrotny. Oprócz tego w konstrukcji urządzenia wykorzystano także funkcję przesunięcia bocznego wideł, co ułatwia precyzyjne manewrowanie. Dzięki temu operator ma lepszą kontrolę nad załadunkiem, co przekłada się na zwiększoną efektywność i bezpieczeństwo pracy.
System Synchro Shuttle jest wariantem przekładni typu Powershift (nazywanej też semi-automatic), która jest najpopularniejszym typem przekładni w nowoczesnych maszynach roboczych. Rozwiązanie to wyeliminowało największą wadę skrzyni manualnej - konieczność zatrzymywania maszyny do zmiany biegu.

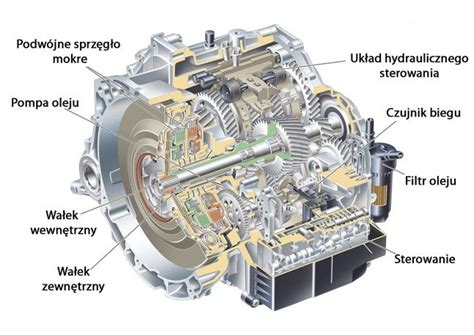

Budowa i Zasada Działania Przekładni Powershift
W skrzyni Powershift nie ma tradycyjnego sprzęgła i synchronizatorów. Ich rolę przejęły hydraulicznie sterowane pakiety sprzęgłowe. Każdy bieg oraz kierunek jazdy (przód/tył) ma swój własny, dedykowany pakiet. Zespół ten składa się z naprzemiennie ułożonych:
- Tarcz ciernych (zewnętrznych): Stalowych płytek pokrytych specjalną, organiczną lub spiekaną okładziną cierną. Mają one zewnętrzne zęby, które blokują się w koszu sprzęgłowym.
- Przekładek stalowych (wewnętrznych): Gładkich, stalowych płytek z zębami wewnętrznymi, które są osadzone na wałku.
Gdy operator wybiera bieg (dźwignią lub pokrętłem), elektrozawór kieruje ciśnienie oleju na tłok, który z ogromną siłą ściska odpowiedni pakiet tarcz. Tarcie między tarczami ciernymi a przekładkami sprawia, że cały pakiet zostaje zablokowany i zaczyna obracać się jako całość, przekazując napęd na wybrane koło zębate. Dzięki temu zmiana biegów odbywa się płynnie i pod obciążeniem, co jest kluczowe w intensywnej pracy wózka widłowego.
W wielu układach Powershift, szczególnie w wózkach widłowych o dużej mocy, stosuje się również hydrauliczne przetworniki momentu obrotowego. Konwerter momentu obrotowego sprawia, że hydrauliczna skrzynia biegów ma automatyczną zdolność adaptacji, może zmieniać moment obrotowy i prędkość wyjściową przy zmianie obciążenia zewnętrznego oraz może absorbować i eliminować wstrząsy i wibracje spowodowane przez silnik i obciążenie zewnętrzne w systemie.
Potencjalne Usterki Skrzyni Biegów i Ich Objawy
Skrzynie biegów w pojazdach JCB są odporne na efekty długotrwałego działania pod bardzo dużymi obciążeniami, jednak nie są całkowicie wolne od usterek. Intensywna, wielogodzinna praca maszyny lub błąd operatora może wywołać większe zużycie części skrzyni biegów, a tym samym do jej uszkodzenia. Awaria skrzyni biegów JCB może prowadzić nie tylko do przestojów w pracy maszyny, ale także do uszkodzeń innych układów, takich jak napęd osi, układ hydrauliczny czy jednostka napędowa.
Typowe objawy awarii:
- Opóźniona reakcja na zmianę biegu: Częsty problem zgłaszany przez operatorów, zwłaszcza przy jeździe pod górę lub podczas zmiany kierunku. To klasyczny objaw zużycia tarcz ciernych w sprzęgle kierunku jazdy.
- „Przeskakiwanie” między zakresami lub całkowity brak możliwości włączenia wybranego przełożenia.
- Głośna praca skrzyni biegów: Przy wysokich obrotach może świadczyć o zużyciu zębów kół przekładniowych, pęknięciach w obudowie lub niewyważeniu wału wejściowego.
- Wycieki oleju: Każdy wyciek ze skrzyni biegów JCB powinien być traktowany jak sygnał alarmowy i natychmiast sprawdzony.
Główne przyczyny niskiego ciśnienia i awarii (tzw. "spalenie tarcz"):
Najczęstszą diagnozą jest "spalenie tarcz", co jest objawem, a nie przyczyną. Przyczyną jest zawsze ślizganie się pakietu sprzęgłowego, do którego dochodzi z powodu zbyt niskiego ciśnienia docisku. Tarcie generuje ekstremalną temperaturę, która degraduje olej i pali okładziny cierne.
- Niski poziom lub stary, przepracowany olej: Podstawa wszystkich problemów. Niewłaściwy olej (np. samochodowy) może zniszczyć sprzęgła Powershift, które wymagają specjalistycznego oleju o specyfikacji zalecanej przez producenta (najczęściej klasy UTTO lub TO-4).
- Zapchany filtr oleju skrzyni: Ogranicza przepływ i ciśnienie. Regularna wymiana na wysokiej jakości filtr jest kluczowa.
- Nieszczelne uszczelnienia na tłoku sprzęgłowym: Zużyte, twarde uszczelnienia powodują wewnętrzny przeciek. Olej, zamiast dociskać tarcze, ucieka, powodując spadek ciśnienia i ślizganie.
- Awaria pompy ładującej skrzyni: Zużyta pompa nie jest w stanie wygenerować odpowiedniego ciśnienia do zasilania układu sterowania i zmiennika momentu.
Diagnostyka i Konserwacja Skrzyni Biegów JCB
Naprawa skrzyni biegów JCB powinna być poprzedzona kompleksową diagnostyką. Profesjonalna diagnostyka polega na pomiarze ciśnień. Mechanik wpina manometry w specjalne porty pomiarowe na skrzyni biegów i sprawdza ciśnienie na poszczególnych sprzęgłach podczas załączania biegów. Zbyt niskie ciśnienie na jednym z pakietów jasno wskazuje miejsce wewnętrznej nieszczelności.
Wydłużenie bezawaryjnego okresu eksploatacji skrzyni biegów w maszynie JCB wymaga przede wszystkim systematycznej i ostrożnej obsługi, a także świadomości obciążeń maszyny i ich konsekwencji. Znajomość typowych usterek oraz świadomość konieczności regularnej diagnostyki i konserwacji pozwala nie tylko uniknąć kosztownych napraw, ale też efektywnie zarządzać flotą sprzętu.
Remont skrzyni Powershift jest opłacalny, pod warunkiem że jest wykonany kompleksowo. Wymiana samych tarcz to pozorna oszczędność. Regularny serwis i wysokiej jakości filtry to najlepsza prewencja.
Wózek widłowy JCB 926 (www.klaravik.pl)
Zalety i Udogodnienia JCB 926 dla Operatora
Wózek widłowy terenowy JCB 926 został wyposażony także w szereg udogodnień dla samego operatora. Może on bezpiecznie poruszać się pojazdem w cichej kabinie z redukcją hałasu. Przełączniki zostały natomiast podświetlone i odpowiednio oznakowane, dzięki czemu możliwe jest korzystanie z nich także w nocy. Na widoczność wpływa też konstrukcja szyb, bez zbędnych elementów konstrukcyjnych, które mogłyby tworzyć martwe punkty. Kompaktowa budowa w połączeniu z nowoczesnymi technologiami zapewnia dużą elastyczność zastosowań tego modelu.
Wózek widłowy JCB 926 można bardzo łatwo poddać pracom serwisowym. Jest to niezwykle istotne w przypadku pojazdu, który powstał z myślą o pokonywaniu wymagających terenów. Smarowanie i codzienne kontrole można przeprowadzać z poziomu podłoża, bez podnoszenia pojazdu. W konstrukcji wózka zastosowano szereg nowoczesnych rozwiązań, które pozwalają na znacznie łatwiejsze otwieranie maski czy uzupełnianie płynu w zbiorniku hydraulicznym.
Marka JCB dba o to, by jej wózki widłowe pozwalały na wygodne korzystanie zwłaszcza w przedsiębiorstwach stawiających na nowoczesne technologie. To właśnie dlatego stworzyła ona system JCB LiveLink, umożliwiający kontrolowanie parametrów pojazdu w czasie rzeczywistym. Można to robić całkowicie zdalnie, co znacznie ułatwia pracę w miejscach, w których korzysta się z co najmniej kilku egzemplarzy wózków. System ten sprawdza się doskonale także w razie wykrycia jakichkolwiek problemów z funkcjonowaniem pojazdu.
JCB 926 ma zastosowanie m.in. w firmach, które znajdują się w mało dogodnych lokalizacjach wymagających dokonywania załadunku i rozładunku na niesprzyjającym terenie. Taki wózek niekiedy wchodzi też w skład wyposażenia przedsiębiorstw z branży budowlanej, pozwalając sprawnie transportować palety z materiałem niezbędnym podczas prac.
