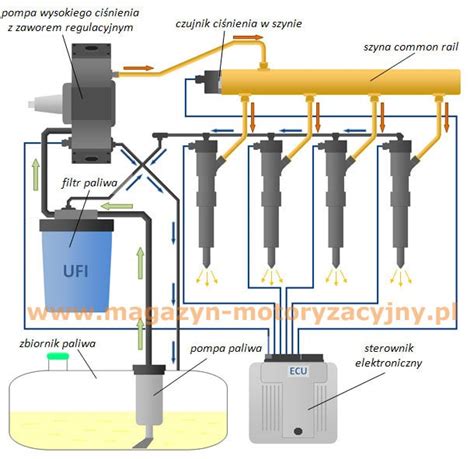

Ładowarki teleskopowe JCB 531, w tym popularny model JCB 531-70, są maszynami intensywnie eksploatowanymi w różnorodnych sektorach. Ich niezawodność w dużej mierze zależy od prawidłowego funkcjonowania układu paliwowego, który w nowszych maszynach często bazuje na technologii Common Rail (CR). Zrozumienie funkcjonalnego schematu, najczęściej występujących usterek, metod diagnostyki oraz specyfiki konserwacji jest kluczowe dla zapewnienia długiej i bezawaryjnej pracy sprzętu.
Typowe Problemy i Objawy Usterek Układu Paliwowego
Użytkownicy ładowarek JCB 531-70 często zgłaszają podobne problemy, które są symptomami nieprawidłowości w układzie paliwowym:
- Gaśnięcie silnika: Maszyna może gasnąć samoczynnie podczas pracy, po dodaniu gazu lub wykazywać nierówną pracę silnika zaraz po odpaleniu.
- Problemy z uruchomieniem: Silnik kręci, ale nie odpala lub odpala tylko na "plaka" (środek rozruchowy), a następnie natychmiast gaśnie, dopóki środek jest w układzie. Może to wskazywać na brak odpowiedniego ciśnienia paliwa.
- Kody błędów: Pojawiają się błędy na panelu sterowania (np. błędy sygnalizowane na czerwono, kod D014), które często odnoszą się do nieprawidłowego napięcia z czujników lub zaworów w układzie paliwowym.
Wtryskiwacz paliwa? Regulator paliwa? Pompa paliwa? Poznaj diagnostykę paliwa
Diagnostyka i Potencjalne Przyczyny Usterek
W obliczu problemów z układem paliwowym, skuteczna diagnostyka wymaga metodycznego podejścia. Poniżej przedstawiono kluczowe punkty do sprawdzenia:
Kontrola Elementów Elektrycznych i Czujników
Błędy często wynikają z problemów elektrycznych w strategicznych komponentach układu Common Rail:
- Wtyczki na czujnikach i zaworach: Należy sprawdzić wtyczki na czujniku ciśnienia na szynie Common Rail oraz na zaworze ciśnienia na pompie wtryskowej, a także kable prowadzące do nich. Błędy często informują o złym napięciu z czujnika i na zaworze.
- Komputer silnika (ECU): Pomocne może być odpięcie i ponowne założenie wtyczki na komputerze silnika, co może zresetować chwilowe błędy komunikacji.
- Korozja: Nawet po kompleksowych naprawach, przyczyną nawracających problemów mogą być skorodowane wtyki na czujniku i zaworze regulacji dawki na pompie wtryskowej.

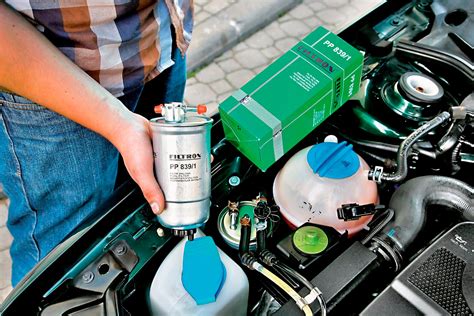

Stan Filtra Paliwa
Zapchany filtr paliwa jest jedną z najczęstszych przyczyn niestabilnej pracy silnika i problemów z rozruchem. Jego regularna wymiana jest fundamentalna dla prawidłowego funkcjonowania układu. Zdarza się, że mimo wymiany wtryskiwaczy i filtrów (jak w przypadku ładowarki JCB 531-70 z 2021 roku), problemy mogą powrócić, co sugeruje potrzebę dalszej, kompleksowej weryfikacji całego układu paliwowego.
Układ Wysokiego Ciśnienia i Wtryskiwacze
Poważniejsze problemy mogą dotyczyć komponentów wysokiego ciśnienia, które są sercem układu Common Rail:
- Pompa paliwa i wtryskiwacze: W przypadku powtarzających się problemów, nawet po regeneracji lub wymianie pompy paliwa i wtryskiwaczy (jak w przypadku JCB 531-70 z 2007 r. CR, gdzie problem powracał po remoncie), konieczna jest dogłębna analiza. Wtryskiwacze powinny być odpowietrzone zgodnie z zaleceniami producenta. Jeśli silnik kręci, ale "jakby nie otwierało ciśnienia", może to wskazywać na problem z pompą wysokiego ciśnienia, regulatorem ciśnienia lub nieszczelnością w układzie.

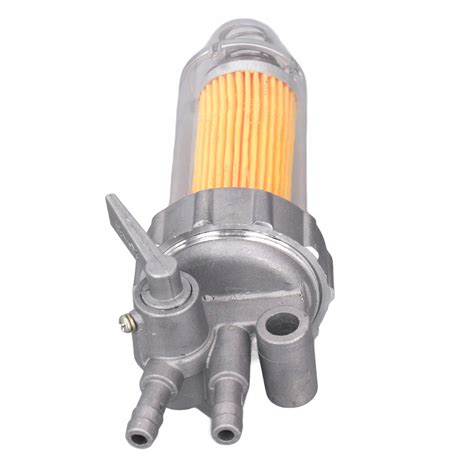

Konserwacja i Specyfika Obsługi Separatora Paliwa
Prawidłowa konserwacja separatora paliwa jest kluczowa dla ochrony układu, choć może wiązać się ze specyficznymi wyzwaniami:
- Odprowadzanie wody: Użytkownicy zgłaszają problem z kabelkiem idącym do korka spustowego na dnie separatora. Przeszkadza on w całkowitym odkręceniu korka i spuszczeniu wody, mimo że DTR (Dokumentacja Techniczno-Remontowa) zabrania jego odłączania. Przy próbie odkręcenia korka powietrze może dostawać się do środka, a woda nie odpływać prawidłowo przez podłączony wężyk. Może to wymagać zastosowania specjalnych procedur lub narzędzi.
- Brak ręcznej pompki: Brak ręcznej pompki do odpowietrzania w układzie oraz niższe położenie zbiornika paliwa może utrudniać skuteczne usunięcie powietrza, które dostanie się do systemu podczas czynności serwisowych.
- Bezpieczeństwo: Wszystkie czynności konserwacyjne i serwisowe związane z układem paliwowym, w tym odprowadzanie wody z separatora, należy zawsze wykonywać na zgaszonym silniku.
Skuteczne rozwiązanie problemów z układem paliwowym ładowarki JCB 531 wymaga precyzyjnej diagnostyki, weryfikacji wszystkich elementów i rygorystycznego przestrzegania procedur serwisowych. W przypadku powtarzających się usterek, zwłaszcza po wykonanych naprawach, zaleca się skorzystanie z usług autoryzowanego serwisu lub doświadczonego specjalisty.
