Brony Talerzowe – Nowoczesne Rozwiązania w Uprawie Gleby

Brona talerzowa to maszyna uprawowa, która należy do grupy agregatów biernych charakteryzujących się tym, że mogą pracować samodzielnie lub we współpracy z siewnikiem, aby otrzymać specjalny agregat uprawowo-siewny. Obecnie brona talerzowa odmieniła życie wielu rolników nie potrafiących dobrze wymieszać gleby z resztkami roślin po żniwach. Brony talerzowe w swoim działaniu zastępują starszą generację urządzeń do pracy na roli - a mianowicie mamy na myśli pług.

Funkcje i Budowa Brony Talerzowej

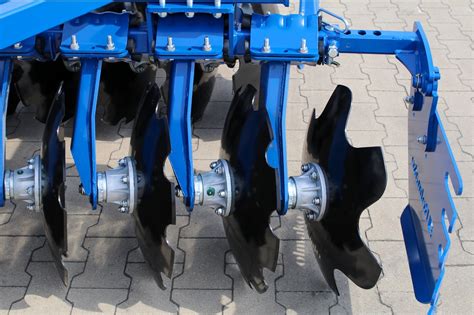

Brona talerzowa jest zbudowana z dwóch lub większej ilości osi wklęsłych tarcz wspierających się na prostym podwoziu. Tarcze przypominają swoim wyglądem talerze, dlatego bardzo często można spotkać się z takim nazewnictwem. Cała konstrukcja uzębionych dysków osadzona jest na gumowych stabilizatorach i wałach ugniatających.

Pług to urządzenie rolnicze z reguły do użyźniania gleby. Wykonuje on wiodące czynności, które przygotowują teren pod uprawę czyli: zgniatanie, spulchnianie, przerzucenie i mieszanie gruntu. Narzędzie jest na tyle ciężkie, że nie da się go samodzielnie przeprowadzić przez pole, musi być z przodu kierowany przez maszynę dwukołową, taką jak traktor czy ciągnik. Pług składa się z jednego lub kilku podłużnych korpusów odpowiedzialnych za odcinanie pasu roli od calizny, odkładanie i odwracanie. Pług należy do starego systemu typu maszyn rolniczych. Nowoczesna technologia w branży rolniczej wprowadziła wiele urządzeń w celu uproszczenia pracy na wielohektarowym gospodarstwie.

Innowacje i Specyficzne Modele Bron Talerzowych

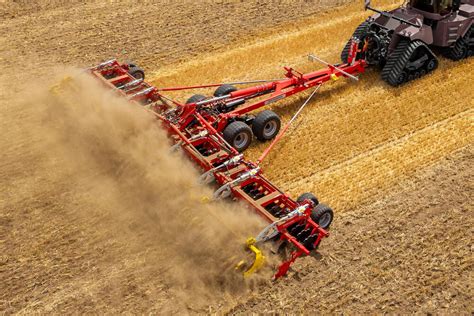

Pöttinger Terradisc HT 12000 - Przyszłość Szerokich Bron Talerzowych

Oferta firmy Pöttinger w zakresie krótkich bron talerzowych dotychczas kończyła się na 10 m szerokości roboczej. Dla większości gospodarstw to i tak dużo, ale są tacy, dla których to wciąż za mało. Właśnie tę lukę ma wypełnić model Terradisc HT 12000 o szerokości 12,50 m. Na nowo opracowano lub zmieniono, m.in. Zmiany zaczynają się już z przodu, przy dyszlu, który teraz jako jeden element prowadzi od zaczepu przez podwozie aż do tylnej ramy - bez (mocno obciążanego) kołnierza. W przeciwieństwie do mniejszych modeli, Terradisc HT 12000 jest oferowana wyłącznie z oczkami zaczepowymi o średnicy 51 mm (kat. IV) lub 71 mm (kat. V).

Do transportu Pöttinger nadal wykorzystuje specjalny system składania. Najpierw jeden siłownik ustawia całą sekcję talerzy pionowo nad podwozie, po czym oba skrzydła składają się do środka i opierają z przodu na dyszlu.

Pöttinger Terradisc 10001 T - Szczegółowy Test i Funkcjonalność

Sprawdziliśmy, jak pracuje brona talerzowa Pöttinger Terradisc 10001 T o szerokości roboczej 10 m. Praca odbywała się na polu pełnym głębokich kolein i usypanych wałów gleby. Recenzowany przez nas Pöttinger Terradisc 10001 T zagregowany był z ciągnikiem Steyr 6340 Terrus CVT o mocy 340 KM. Zestaw ten, chociaż został dobrany na granicy zapotrzebowania na moc podawanego przez producenta, okazał się trafny. Głębokość pracy wynosiła 5 cm podczas pracy z wałem i 10 cm po jego uniesieniu. Prędkość uprawy w jednym i drugim przypadku wahała się w przedziale 12-14 km/h.

Pöttinger Terradisc o masie 12 t

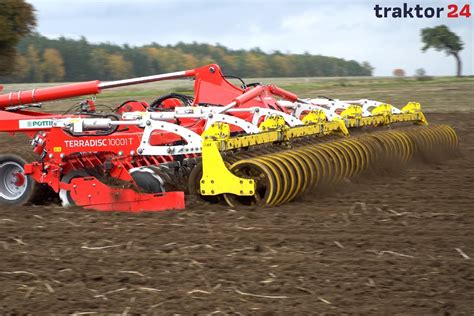

W tym przypadku nazwa krótka brona talerzowa pasuje tylko do części roboczej narzędzia. Przecież Pöttinger Terradisc 10001 T to potężne narzędzie do uprawy gleby. Nasz testowy egzemplarz miał zamontowany wał tandemowy o profilu U, którego masa wynosi 2340 kg. W sumie na pole naciskało blisko 12 t, co pozwala pracować na glebach ciężkich nawet w czasie suszy. W naszych warunkach tego jednak nie sprawdziliśmy, bo gleba średnio zwięzła była mocno nasączona wodą.

Konstrukcja i widoczność

Pöttinger Terradisc 10001 T w pozycji transportowej ma 2 segmenty robocze ułożone wzdłużnie w osi dyszla. To odpowiedź, dlaczego jest on tak długi. W pozycji roboczej maszyny uwidaczniają się kolejne zalety jej długiego dyszla. Po pierwsze poprawia się widok na pracującą bronę i po drugie długi dyszel ułatwia zawracanie. Operator ciągnika nie musi się martwić, że zahaczy kołem o talerze robocze, a sam nawrót wykonuje bezproblemowo. Dyszel zakończony jest wózkiem jezdnym z dużymi kołami. Pełni on rolę podwozia transportowego i wraz z bocznymi podwójnymi kołami kopiującymi, przedniego punktu podparcia segmentów roboczych maszyny. W tylnej części dyszla uwagę zwraca potężny siłownik służący do unoszenia/opuszczania całego zespołu talerzy roboczych do pozycji odpowiednio transportowej i roboczej.

Dwufunkcyjne siłowniki boczne i system składania

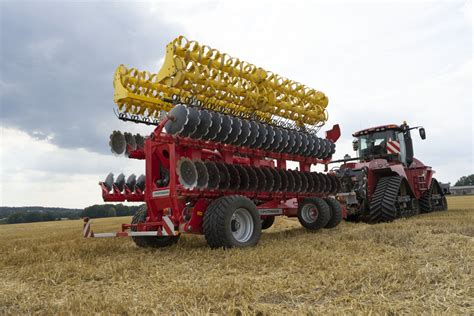

Sekwencję składania/rozkładania obsługuje tylko jedna para złączy hydraulicznych ciągnika. Najpierw segmenty robocze poprzez działanie siłownika głównego nad ramą unoszą się do pionu i dopiero wtedy olej trafia do siłowników bocznych, które kierują segmenty robocze do ustawienia wzdłużnego przy dyszlu. Siłownik boczny segmentu roboczego podzielony jest na dwie części. Dłuższa odpowiada za wspomniane składanie/rozkładanie, a krótsza za amortyzację segmentu roboczego w ramach kopiowania poprzecznego terenu. Pozwala na to połączenie z akumulatorem hydrauliczno-gazowym. Boczne sekcje mają możliwość dostosowywania się do ukształtowania podłoża w zakresie do 3 stopni w dół i do 6 stopni w górę.

Talerze robocze i ich zabezpieczenie

Pöttinger montuje talerze robocze ząbkowane lub gładkie o średnicy 580 mm i grubości 5 mm rozmieszczone na dwóch belkach oddalonych od siebie o 90 cm. Prześwit pod ramą wynosi 75 cm, co jest wartością pozwalającą pracować na polach z dużą ilością resztek pożniwnych np. po kukurydzy zebranej na ziarno. Maszyna 10-metrowa ma w sumie 80 talerzy roboczych, a ich rozstaw wynosi 12,5 cm. Każdy talerz roboczy pracuje na bezobsługowym dwurzędowym łożysku kulkowym z uszczelnieniem kasetowym. Poprzez kute ramię połączony jest z szeroką obejmą, która jest wspólna dla dwóch talerzy roboczych. To układ o nazwie Twin Arm z zabezpieczeniem w postaci czterech elastomerowych wałków. W układzie podwójnym są one dłuższe, co zwiększa stabilność pracy talerzy roboczych nawet przy dużych prędkościach w twardej glebie. Inżynierowie firmy Pöttinger ciekawie rozwiązali spulchnianie śladów po ciągniku. Dwie pary talerzy za każdym z kół traktora można ustawić głębiej poprzez przełożenie śrub mocujących ramiona talerzy do obejm Twin Arm. To inteligentne rozwiązanie pozwala zrezygnować z montowania dodatkowych elementów roboczych.

Z amortyzacją wału

W recenzowanej przez nas wersji maszyny, do regulacji przedniego punktu podparcia segmentów roboczych służyły klipsy. Zmieniając ich liczbę należy pamiętać, aby wskazówka na skali liczbowej przy kołach podwozia transportowego odpowiadała liczbie klipsów założonych na siłowniki bocznych kół podporowych. Do regulacji tylnego punktu podparcia służyły klipsy na 6 siłownikach hydraulicznych łączących ramy dwóch segmentów roboczych z wałem. Podobnie jak w przypadku siłowników bocznych, tutaj również zastosowano podział każdego na dwie części.

Dzięki nim Pöttinger Terradisc 10001 T posiada unikatowy system amortyzacji maszyny względem wału. Pozwala on niwelować drgania przenoszone z podłoża na ramę, które na twardej glebie mogłyby powodować wibracje. Jedna część wspomnianych siłowników odpowiedzialna jest za wspomnianą regulację głębokości pracy oraz opuszczenie/podniesienie maszyny po odpowiednio - rozpoczęciu pracy i wjeździe na uwrocie. Druga komora każdego z tych siłowników, połączona jest z amortyzatorami hydrauliczno-gazowymi i odpowiada za amortyzację wału względem maszyny. Cenne jest również to, że maszyna ma system regulacji, który pozwala zmienić ustawienie wysokości wałów tandemowych względem siebie. Dzięki temu jeden może pracować wyżej, względem drugiego, co zależnie od warunków pozwala niwelować jego zapychanie się lekką glebą lub zwiększać napędzanie od niej.

Wał trzymany przez duży siłownik

Wyróżnikiem Pöttinger Terradisc 10001 T jest możliwość pracy z wałem uniesionym. Wystarczy przełożyć na zewnątrz wszystkie klipsy od sześciu siłowników wału. Po tej czynności przedni punkt podparcia maszyny pozostaje niezmieniony i stanowią go nadal koła. Za to za utrzymywanie tyłu maszyny odpowiada duży siłownik nad dyszlem.

Uniwersalność i opcje

Podsumowując naszą recenzję krótkiej brony talerzowej Pöttinger Terradisc 10001 T podkreślamy jej uniwersalność w zakresie pracy w różnych warunkach i okresach agrotechnicznych. Może to być gleba sucha i ciężka, bo duża masa i starannie dobrane kąty natarcia talerzy roboczych pozwolą ją uprawiać. W przypadku gleby nasączonej wodą można wał unieść i pracować bez niego. Dodając do tego możliwość uprawy na głębokościach 5-15 cm, maszyna może pracować po żniwach zrywając ściernisko i później przygotowując glebę do siewu jesienią oraz wiosną. Dla wymagających użytkowników dostępna jest wersja PofiLine ze sterowaniem wszystkimi funkcjami maszyny za pomocą wyświetlacza ISOBUS - włącznie ze zmianą głębokości pracy. Opcjonalnie dostępna jest również włóka z przodu maszyny oraz zestaw do wysiewu poplonów ze zbiornikiem przednim Pöttinger Amico.

Brona Talerzowa ATS RS - Agregat Uprawowo-Siewny

Brona talerzowa ATS RS jest maszyną półzawieszaną z wałem oponowo-transportowym. Główną rolę spełnia przy podstawowej uprawie gleby i uprawach przedsiewnych. Agregat sprawdza się zwłaszcza na glebach lekkich i do średniozwięłych, pod wysiew zbóż. Wyposażenie maszyny w wał oponowo-transportowy, który poza funkcją doprawiającą w czasie pracy spełnia również funkcję jezdną podczas transportu zestawu na pole. Założenie uprawy wymaga odpowiednich warunków, uwzględniających wybraną technologię uprawy gleby oraz panujące warunki pogodowe.

Dane Techniczne ATS RS

Wyposażenie Standardowe i Dodatkowe

• Wyposażenie standardowe: dwa rzędy talerzy Ø510, wał oponowy 195/65-15, agregat talerzowy przystosowany do SN (ATN RS) boczne ekrany pływające, regulowane skrajne talerze, talerze na piastach bezobsługowych, przekładnia bezstopniowa, podest załadunkowy, sito zbiornika, redlica dwutalerzowa z kołem kopiującym, wałek wysiewający dzielony, oświetlenie zbiornika LED (opcja z komputerem), oświetlenie LED.
• Wyposażenie dodatkowe: włóka hydrauliczna, talerze Ø560, ścieżki technologiczne z komputerem, ścieżki technologiczne załączane elektrycznie, ścieżki przewschodowe z komputerem, nadstawka skrzyni, łożysko SKF, talerze marki OFAS.

BEDNAR ATLAS AE_PROFI - Szeroka Brona Talerzowa do Dużych Ilości Resztek Pożniwnych

Szeroka brona talerzowa ATLAS AE_PROFI przeznaczona jest do uprawy dużych ilości resztek pożniwnych. Używana na polach po zbiorze kukurydzy na ziarno, do włączenia międzyplonu lub nawozów organicznych. Szerokość robocza 10,4 / 12,4 metra nadaje się również do systemów rolnictwa o kontrolowanym ruchu (CTF).

Równomierny rozkład masy i precyzyjne prowadzenie

Oś tandemowa przed pierwszym rzędem talerzy równomiernie rozkłada ciężar maszyny, a tym samym docisk do obu ram bocznych, co zapewnia utrzymanie ustawionej głębokości roboczej na całej szerokości maszyny. Utrzymanie ustawionej głębokości roboczej dla równomiernej obróbki profilu glebowego jest podstawą dobrej uprawy gleby. Agregaty talerzowe ATLAS AE_PROFI zapewniają taki sam nacisk na talerze na całej szerokości maszyny, dzięki osi wysuniętej do przodu i koncepcji dwóch składanych ram bocznych. Konstrukcja maszyny zmniejsza liczbę cylindrów hydraulicznych, w których może nastąpić utrata docisku ramy bocznej.

Modele bron talerzowych szerokich ATLAS AE_PROFI mają sekcje talerzowe ułożone w kształcie X. Ta innowacyjna konstrukcja techniczna eliminuje znoszenie maszyny na bok. Dzięki temu kultywator talerzowy precyzyjnie śledzi ślady ciągnika.

Praca w trudnych warunkach i kompaktowość

Ciężkie brony talerzowe ATLAS AE_PROFI posiadają właściwości, które predestynują je do przerobu dużych ilości resztek pożniwnych, w szczególności kukurydzy na ziarno, międzyplonów czy materii organicznej. Dla bezproblemowej pracy i eliminacji potencjalnego zapychania się maszyny, nawet podczas pracy w mokrych warunkach, linia ta zapewnia wystarczającą odległość pomiędzy poszczególnymi sekcjami roboczymi. Odległość między przednim i tylnym rzędem sekcji talerzy wynosi 120 cm, a odległość talerzy od tylnej osi wału do 120 cm.

Szybkie i bezpieczne skręty na uwrociach. Ciężka, szeroka brona talerzowa ATLAS AE_PROFI, dzięki swojej konstrukcji jest bardzo zwrotna, nawet na uwrociach. Maszyna obraca się za pomocą tylnych wałów, przednich obrotowych kół podporowych i osi transportowej. Nawet przy szerokości roboczej do 12,4 m szeroka kultywator talerzowy ATLAS AE_PROFI jest bardzo kompaktowa w transporcie, ponieważ nie przekracza szerokości transportowej 3 m, a wysokość maszyny wynosi niewiele poniżej 4 m, nawet gdy jest wyposażona w podwójne wały V-RING lub U-RING. Zmniejszona liczba przejazdów i zagęszczenie gruntu.

Inteligentne sterowanie i ochrona

ATLAS AE_PROFI to brona talerzowa w pełni kompatybilna z ISOBUS. Własne oprogramowanie BEDNAR EASY CONTROL zapewnia w pełni automatyczne składanie i rozkładanie maszyny za pomocą jednego przycisku, a wszystkie parametry pracy ustawia się wpisując wartości na terminalu. Szeroka brona talerzowa ATLAS AE_PROFI jest podłączona do wyjścia hydraulicznego LOAD-SENSING ciągnika za pomocą tylko trzech węży. Regulowana pompa dostarcza wtedy tylko tyle oleju pod ciśnieniem, ile jest potrzebne do konkretnego zadania danej funkcji; to wszystko jest całkowicie zautomatyzowane.

Ochronę NON-STOP zapewnia pozioma sprężyna o sile wyzwolenia 200 kg, która zapewnia idealną siłę uprawy i nacisk na każdy dysk roboczy. Unikalna konstrukcja techniczna zapewnia precyzyjne prowadzenie maszyny. FLEXI-BOX zapewnia bezobsługowy montaż słupic do ramy. Każda słupica zamocowana jest w obudowie ze specjalnymi segmentami. Talerze umieszczone są na bezobsługowych łożyskach kulkowych z dożywotnim użytkowaniem. Szczelność łożyska zapewnia uszczelka kasetowa. „Dużo czasu zajęło nam wybranie szerokiej brony talerzowej. Decyzję podjęliśmy po przetestowaniu maszyny BEDNAR.

Kluczowe Komponenty i Opcje Dodatkowe

Rodzaje Dostępnych Talerzy

Talerze Agresywne

• Specjalnie ukształtowane dyski zapewniają lepszy efekt cięcia i mieszania.
• W porze suchej lepiej penetrują glebę.
• Dyski agresywne mają wiele krawędzi tnących na obwodzie, co ułatwia wymieszanie dużej ilości resztek pożniwnych.
• Ostre krawędzie skutecznie tną resztki pożniwne.
• Wyprofilowany kształt pozwala na wydobycie większej ilości ziemi.

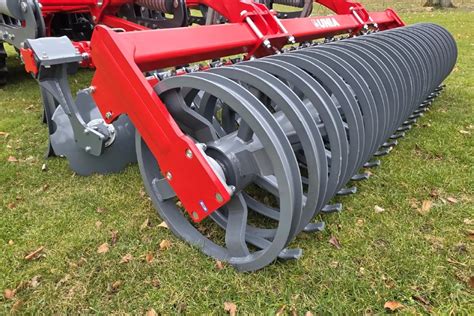

Rodzaje Dostępnych Wałów

Szeroka gama tylnych wałów umożliwia dostosowanie maszyny do każdych warunków.

• Wał CUTPACK + skrobaki: Ciężki stalowy wał o wysokiej zdolności cięcia i doskonałym efekcie zagęszczania wtórnego. Nadaje się do ciężkich gleb. Średnica wału 630 mm. Waga: 222 kg/m (w tym zgarniacze).
• Wał RUBBERPACKER + skrobaki: Solidny wał wykonany z twardej naturalnej gumy, odpowiedni do każdych warunków. Efekt wyrównywania jest doskonały dzięki dużej wadze wału. Dzięki gumie i skrobakom przyczepność gleby do wału jest prawie zerowa. Średnica wału 590 mm.
• Wał V-Ring + skrobaki: Bardzo ciężki wał przystosowany do intensywnego kruszenia i odwrotnego zagęszczania gleby. Wał nadaje się do wszystkich rodzajów gleby. Średnica pakera 630 mm.
• Podwójny wał V-RING: Paker z pojedynczymi pierścieniami w kształcie litery V. Wał ma wyjątkowo niską zdolność do zaklejania, co zapobiega zapychaniu się pakera, w mokrych warunkach. Rzędy są przesunięte, co zapewnia doskonały efekt samooczyszczania. Podwójny wał zwiększa stabilność maszyny podczas pracy. Średnica wału 630 mm.
• Podwójny wał U-RING (600 mm): Podwójny wał stalowy. Pierścienie są przesunięte względem siebie, co zapewnia doskonały efekt samooczyszczania. Wał świetnie kruszy, a pierścienie w kształcie litery U i niskie zaklejania sprawiają, że nadaje się on do pracy w wilgotnych warunkach. Podwójny wał zwiększa stabilność maszyny podczas pracy. Średnica wału 600 mm.

Wyposażenie Opcjonalne do Montażu Przed Wałami

Włóka Crushbar

Włóka przed tylnymi wałami podwójnymi służy do wyrównania nierówności po poprzedniej sekcji roboczej. Wały tylko konsolidują glebę, nie wyrównują jej.

Znaczenie Szybkiej Uprawy Ścierniska

Jakość i szybka uprawa ścierniska to jedna z najważniejszych czynności w uprawie. Zgodnie z dobrymi praktykami agrotechnicznymi należy go przeprowadzić jak najszybciej po zbiorach. W firmie BEDNAR nieustannie pracujemy nad tym, aby informacje zawarte na tej stronie internetowej były dokładne, aktualne i przydatne. Ponieważ dążymy do ciągłego doskonalenia Twoich doświadczeń oraz osiągania najlepszych wyników w rolnictwie, niektóre parametry techniczne mogą zostać ulepszone względem obecnie prezentowanych.
