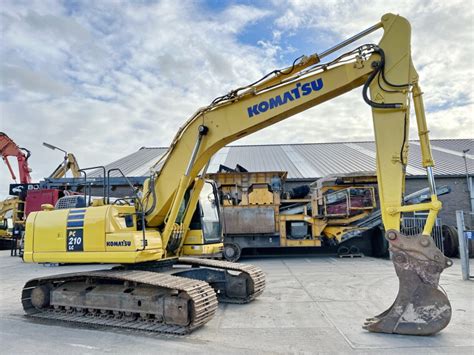

Ta kompleksowa instrukcja serwisowa dla koparek Komatsu PC210-10 i PC210LC-10 stanowi niezbędny przewodnik do konserwacji i naprawy tych potężnych maszyn. Obejmując numery seryjne od 450120 wzwyż oraz K60001 wzwyż, oferuje ona szczegółowe instrukcje, ilustracje i dane techniczne, aby zapewnić działanie sprzętu na szczytowej wydajności.
Charakterystyka i przeznaczenie manuala
Niezależnie od tego, czy jesteś profesjonalnym technikiem, czy operatorem wykonującym prace konserwacyjne, podręcznik UEN05842-01 zapewnia jasne, krok po kroku wskazówki, dostosowane do unikalnych potrzeb tych modeli. Wyposaż się w wiedzę, aby sprostać każdemu wyzwaniu, skrócić przestoje i przedłużyć żywotność swojej maszyny.
Ten elektroniczny przewodnik zawiera sekcje dotyczące informacji o naprawach i rozwiązywaniu problemów, instrukcji specjalnych, specyfikacji, zasad bezpieczeństwa, testowania i regulacji, standardów konserwacji oraz innych zagadnień. Pomaga on szybko i prosto kalibrować i obsługiwać technikę Komatsu, rozwiązywać wszelkie pojawiające się problemy oraz znajdować materiały dotyczące sprzętu. Podręcznik jest dostępny w formacie PDF, liczy 668 stron i posiada przyjazny, łatwy w użyciu interfejs obsługujący język angielski.
Struktura i zawartość instrukcji serwisowej
Dla ułatwienia zrozumienia, instrukcja jest podzielona na następujące sekcje, które szczegółowo wyjaśniają budowę i funkcję każdego komponentu:
STRUKTURA I FUNKCJA
TESTOWANIE I REGULACJA
DEMONTAŻ I MONTAŻ
STANDARDY KONSERWACJI
Ważne jest, aby pamiętać, że polityką firmy jest ulepszanie produktów, gdy tylko jest to możliwe i praktyczne. Wszelkie zmiany wprowadzone do niniejszej publikacji, w tym aktualizacje informacji, będą przesyłane do dystrybutorów.
Kluczowe aspekty bezpieczeństwa
Właściwa obsługa i naprawa są niezwykle ważne dla bezpiecznej eksploatacji maszyny. Należy zawsze przestrzegać bezpiecznych metod pracy. Ostrzeżenia towarzyszące symbolom w instrukcji zawsze powinny być dokładnie przestrzegane.
Ogólne zasady bezpieczeństwa
- Zawsze należy nosić buty ochronne i kask podczas pracy.
- Przed rozpoczęciem jakiejkolwiek procedury należy dokładnie zapoznać się z jej opisem.
- Przechowuj narzędzia i zdemontowane części w bezpiecznym miejscu.
- Upewnij się, że sprzęt jest zabezpieczony przed upadkiem.
- Nigdy nie wskakuj ani nie zeskakuj z maszyny.
Szczegółowe wskazówki bezpieczeństwa i konserwacji
Instrukcja podkreśla szereg ważnych punktów dotyczących bezpieczeństwa i prawidłowej obsługi, takich jak:
- Odpowiednie obchodzenie się z akumulatorem.
- Zachowanie ostrożności w miejscach, które mogą być niebezpieczne.
- Upewnienie się, że wszystkie części są wolne od zanieczyszczeń.
- Unikanie rozlewania płynów, a w przypadku rozlania - natychmiastowe ich wytarcie z podłogi.
- Sprawdzenie, czy przewody nie są poskręcane i czy obwody są prawidłowe.
- Stosowanie określonych momentów dokręcania.
- Ostrożność, aby uniknąć skaleczeń palców lub rąk.
- Dokładne mycie części przed montażem.
Film instruktażowy dotyczący bezpieczeństwa w budownictwie // Ponad 40 tematów
Przykładowe procedury serwisowe i regulacyjne
Manual zawiera szczegółowe instrukcje dotyczące wielu procedur. Poniżej przedstawiono wybrane przykłady działań, które można znaleźć w podręczniku:
Regulacja naprężenia paska
W instrukcji znajdziesz szczegółowe kroki dotyczące regulacji naprężenia pasków, w tym dla kompresora klimatyzacji (8) oraz paska alternatora i napędu wentylatora (2).
Demontaż i montaż komponentów
Przykłady procedur demontażu i montażu obejmują:
- Demontaż zespołu turbosprężarki (9) po usunięciu pokrywy głowicy.
- Demontaż zespołu tłumika drgań, śrub i koła zamachowego, a następnie usunięcie tylnego uszczelnienia (2) w miejscu styku wału korbowego i wargi uszczelnienia.
- Demontaż zespołu silnika regulatora (3) oraz regulacja jego pręta.
- Usunięcie zespołu pompy wody.
- Demontaż zespołu kolektora dolotowego (21), pokrywy głowicy (11), zespołu dźwigni zaworów (25) i podniesienie zespołu głowicy cylindrów (27).
Regulacja i kalibracja
- Regulacja pręta silnika regulatora: ustawienie linii I-6TOP na kole pasowym wału korbowego, a także usunięcie powietrza z układu paliwowego.
- Regulacja poziomu płynów przez system.
- Regulacja luzu zaworowego.
