Na każdym kontynencie hodowcy zajmujący się uprawą warzyw, ziół lub poletkami próbnymi borykają się z tym samym wąskim gardłem na początku sezonu: szybkie, równomierne wprowadzanie nasion do gruntu i przy minimalnych stratach. Duże gospodarstwa rozwiązują ten problem za pomocą pneumatycznych lub precyzyjnych siewników ciągnionych przez ciągnik. Jednakże dla ogrodników, stacji badawczych czy ekip zajmujących się ponownym zalesianiem, takie maszyny są zbyt szerokie, zbyt ciężkie i zbyt drogie. W odpowiedzi na te potrzeby rozwinęły się manualne narzędzia do siewu, wśród których wyróżniamy dwa główne typy: siewniki ręczne napędzane korbką oraz siewniki pchane napędzane od koła. Niniejszy artykuł skupia się na siewnikach ręcznych napędzanych korbką, które oferują proste i skuteczne rozwiązanie dla małych powierzchni, jednocześnie przedstawiając bardziej zaawansowane siewniki pchane jako alternatywę.
Siewnik Ręczny na Korbkę - Podstawy i Zastosowanie
Siewnik ręczny napędzany korbką to bardzo przydatne i wszechstronne urządzenie, które sprawdzi się na powierzchniach poniżej 400 m². Ten model siewnika jest idealny na działce lub w mniejszym ogrodzie, gdzie precyzja i kontrola są kluczowe. Pozwala on na precyzyjny i równomierny wysiew nasion, takich jak nasiona trawy czy koniczyny, a także nawozów granulowanych, piasku lub soli.
Charakterystyka i Funkcje
- Wszechstronność: Rozsiewacz pozwala precyzyjnie określić dawkę na metr kwadratowy terenu, dzięki czemu z łatwością można wysiać piękny, gęsty i równy trawnik, zapewnić trawie równomierne nawożenie, a także rozsypywać preparaty antypoślizgowe na nawierzchniach wokół domu w okresie zimowym.
- Pojemność i szerokość rozsiewu: Typowe modele mają pojemność od 1,5 kg do 3 litrów. Szerokość rozsiewu może wahać się od 1,5 m do 3,6 m.
- Kontrola: Siewniki te często posiadają mechanizm „Stop” dla pełnej kontroli nad pracą, przycisk spustowy oraz 5-stopniową regulację gęstości wysiewu. Umożliwia to operatorowi regulowanie szerokości rozrzutu nasion, nawozów czy piasku.
- Materiał: Rozsiewacze są zazwyczaj wykonane z wysokiej jakości tworzywa sztucznego, które jest odporne na wstrząsy, uderzenia oraz niesprzyjające warunki atmosferyczne.
- Kompaktowość: Są niewielkie i nie zajmują dużo miejsca, co jest istotne przy ograniczonym miejscu na przechowywanie narzędzi ogrodniczych. Ważą zaledwie około 400 g.
Obsługa
Stosowanie siewnika ręcznego napędzanego korbką jest bardzo łatwe. Wystarczy napełnić zbiornik materiałem, ustalić żądaną gęstość wysiewu, odbezpieczyć urządzenie i kręcić korbką, równomiernie rozsiewając nasiona czy nawóz na trawniku. Urządzenie ma wygodny uchwyt, który nie męczy dłoni, a rotacyjny mechanizm siewnika uruchamia się z łatwością przy użyciu dźwigni, często umieszczonej w ergonomicznym uchwycie. Z obsługą wyposażenia poradzi sobie naprawdę każdy domowy ogrodnik.
Siewniki Pchane (Napędzane od Koła) - Profesjonalne Rozwiązania dla Precyzyjnego Siewu

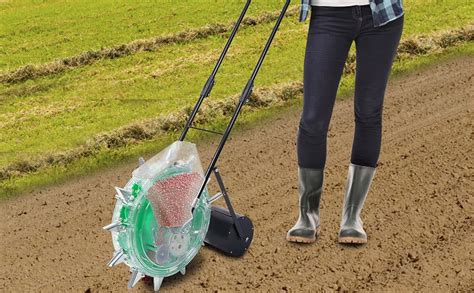

Alternatywą, która po cichu rozprzestrzeniła się w powojennej Europie do współczesnych spółdzielni zorientowanych na eksport, jest ręczny siewnik pchany - całkowicie mechaniczne narzędzie obsługiwane przez jednego operatora, które odmierza i umieszcza nasiona w jednym przejściu, podczas gdy użytkownik po prostu idzie. Chociaż siewniki ręczne na korbkę doskonale sprawdzają się na małych obszarach, bardziej wymagające zadania lub większe poletka często korzystają z zaawansowanych siewników pchanych, napędzanych od koła. Ponieważ urządzenie jest małe, niezależne od marki i niedrogie, w równie decydujący sposób określa stan roślin, ostateczny plon i koszt nasion. Zrozumienie zasad działania pozwala dystrybutorom sprzętu, kierownikom gospodarstw i agencjom rozwoju specyfikować, konserwować i rozwiązywać problemy z narzędziem z taką samą rygorystycznością, jaką stosują w przypadku większych maszyn.
Zasada Działania Siewnika Pchanego
Ręczny siewnik pchany wykorzystuje koło napędzane od ziemi do obracania wewnętrznej płyty wysiewającej lub pionowego rotora, który dozuje jedno ziarno na raz do wąskiej szczeliny w glebie otwartej przez klinową płozę. To samo koło następnie ciągnie łańcuch zakrywający i koło dociskowe, aby zamknąć i usztywnić szczelinę, kończąc cykl siewu jednym nieprzerwanym naciśnięciem. Prawdziwą wartość dla użytkownika komercyjnego stanowi zrozumienie, w jaki sposób każdy podsystem - układ napędowy, głowica dozująca, zaangażowanie gleby i kontrola głębokości - współdziała z różnymi uprawami, teksturą gleby i reżimami wilgotności.
Kluczowe Etapy Siewu
Z zewnątrz przepływ pracy jest zwodniczo prosty, ale widoczna sekwencja maskuje łańcuch mechanicznych zdarzeń, które muszą pozostać zsynchronizowane. Operator napełnia zbiornik, ustawia żądany rozstaw rzędów za pomocą regulowanej bruzdy, wybiera płytę wysiewającą odpowiednią do plonu, a następnie idzie normalnym tempem, naciskając uchwyt; każdy obrót koła napędowego zarówno przesuwa narzędzie, jak i indeksuje płytkę dozującą w taki sposób, że jedno ziarno jest wydawane w obliczonych odstępach czasu. Każdy krok jest wrażliwy na prędkość.
- Kontakt z podłożem: Podczas toczenia się gumowej opony jej knagi wgryzają się w glebę i za pośrednictwem stalowej osi przekształcają ruch liniowy w ruch obrotowy.
- Zbieranie nasion: Oś obraca małą polimerową lub aluminiową płytę wysiewającą, której komórki są obrabiane maszynowo na grubość i średnicę nasion. Siła odśrodkowa i plastikowy zgarniacz gwarantują, że tylko jedno ziarno z jednej komórki zostanie przeniesione do rury kroplowej.
- Otwarcie gleby: Regulowana płoza, ustawiona pod kątem 25-30°, rozbija glebę na głębokość ustaloną przez płozę zamontowaną tuż za płozą.
- Umieszczenie nasion: Grawitacja prowadzi nasiona w dół polerowanej rurki z PCV, tak aby dotarły na dno szczeliny, zanim przejdzie but.
- Zamknięcie i ujędrnienie: Łańcuch i wklęsłe koło dociskowe wciągają luźną ziemię z powrotem nad nasiona i ugniatają je do odpowiedniej twardości, aby zapewnić kontakt kapilarny.
Próby w Zimbabwe wykazały, że przy prędkości przesuwu 1,2 m/s (4,3 km/h) 98% nasion sorgo znalazło się w promieniu ±5 mm od docelowej głębokości. Przy 1,8 m/s (6,5 km/h) zróżnicowanie głębokości wzrosło do ±12 mm, a równomierność wschodów spadła o 14%. W związku z tym większość producentów ogranicza zalecaną prędkość do 1,0-1,4 m/s (3,6-5,0 km/h), co oznacza szybkie tempo marszu, ale nie trucht. Operatorzy, którzy przestrzegają okna prędkości, uzyskują taki sam odstęp między rzędami CV (współczynnik zmienności) wynoszący 8-10%, jakiego oczekują komercyjni plantatorzy warzyw od siewników z ciągnikami pasowymi, które kosztują dwudziestokrotnie więcej.
Układ Napędowy
Układ napędowy składa się z koła szlifowanego z wpustem na stalowej osi. Oś przechodzi przez dwa uszczelnione łożyska kulkowe zamontowane w dnie zbiornika na ziarno i kończy się małym zębnikiem, który zazębia się bezpośrednio z piastą talerza wysiewającego, tak że każde 0,42 m jazdy do przodu powoduje jeden pełny obrót tarczy dozującej. Wewnątrz zbiornika z poliwęglanu oś jest odizolowana od nasion i pyłu za pomocą uszczelki wargowej o stopniu ochrony IP65. Uszczelnienie jest kluczowe, ponieważ testy polowe w Indiach wykazały, że drobny pył z okrywy nasion kukurydzy może zetrzeć standardową uszczelkę nitrylową na obszarze 40 ha, umożliwiając przedostanie się żwiru ściernego do łożysk i zwiększenie momentu obrotowego o 35%. Dlatego większość użytkowników komercyjnych wybiera ulepszoną uszczelkę z fluorokauczuku, która przetrwa 120 ha, zanim zużycie osiągnie próg konserwacji.
Przełożenie między kołem a tarczą dozującą jest ustalane na podstawie liczby zębów zębnika i koła zębatego w piaście. Typowym stosunkiem jest 13:46, co oznacza, że koło gruntowe o średnicy 330 mm musi przebyć 0,42 m na obrót płyty. Jeżeli na płycie znajduje się 20 ogniw, rozstawa między rzędami wynosi 0,42 m ÷ 20 = 21 mm. Po zamianie na płytkę 10-ogniwową odstęp podwaja się do 42 mm bez zmiany przełożenia. To modułowe podejście pozwala dystrybutorowi na składowanie zespołu jednej osi i czterech talerzy zamiast czterech kompletnych siewników, zmniejszając wartość zapasów o 60%.
Zapotrzebowanie na moment obrotowy jest niskie: laboratoryjne testy na dynamometrze zmierzyły 3,2 N·m przy 1 m/s w luźnej glinie i wzrosły do 5,4 N·m w ubitej glinie. Nawet operator ważący 50 kg może wygenerować poziomą siłę pchania o wartości 120 N, znacznie przekraczającą wymagane 22 N, zatem zmęczenie wynika raczej z wibracji niż z wysiłku. Producenci formują bieżnik koła w sinusoidalny wzór, który eliminuje harmoniczne drgań o częstotliwości 8 Hz wytwarzane przez płytkę dozującą, zmniejszając dyskomfort operatora o 30% w testach ISO 2631.
Głowica Dozująca

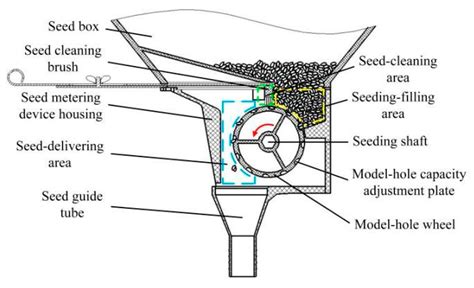

Dozowanie nasion odbywa się za pomocą obrotowej płyty lub rotora z obrobionymi maszynowo komorami, które zbierają pojedyncze nasiona z dna zbiornika i uwalniają je do rury opadającej, gdy komórka opuści krawędź zgarniacza. Grubość płyty, średnicę komórki i kąt przyłożenia dobiera się tak, aby przenosić tylko jedno ziarno, niezależnie od kształtu nasion lub chropowatości powierzchni. Geometria komórki jest specyficzna dla uprawy. Kukurydza o płaskim kształcie płatka wymaga komórek o głębokości 4,5 mm i podcięcia 0,5 mm, tak aby nasiona bezpiecznie zaklinowały się do momentu wyrzucenia ich przez zgarniacz. Natomiast okrągłe nasiona kapustnych potrzebują półkulistej kieszeni o głębokości zaledwie 1,2 mm; głębsze kieszenie powodują dublety. W badaniu przeprowadzonym w 2022 r. na Uniwersytecie Rolniczym w Bangladeszu porównano sześć profili komórkowych gorczycy i stwierdzono, że kąt przyłożenia 60° zapewnia najniższy wskaźnik wielu nasion (1,8%), przy jednoczesnym zachowaniu jednolitości na poziomie 99,1%.
Materiał płyty również wpływa na dokładność. Płyty z odlewanego ciśnieniowo aluminium kosztują mniej niż 4 USD za sztukę, ale szybko się zużywają podczas siewu nasion sałaty pokrytych materiałem ściernym; po 25 ha krawędź komórki zaokrągla się, a pojedynczość spada do 94%. Płyty nylonowe wypełnione włóknem szklanym kosztują dwa razy więcej, ale zachowują separację na poziomie 98% na 80 ha, co daje niższy całkowity koszt na hektar, gdy wartość nasion przekracza 40 kg⁻¹. W przypadku bardzo małych nasion, takich jak marchew lub tytoń, producenci dostarczają pionowy rotor z elastomerowymi palcami zamiast sztywnych komórek. Palce zamykają się wokół nasion pod naciskiem sprężyny i otwierają się, gdy przechodzą przez krzywkę, umożliwiając manipulowanie nasionami tak lekkimi jak 0,3 mg bez zgniatania. Ponieważ palce są regulowane, jeden rotor może pokryć zakres wielkości od 0,3 mg do 8 mg bez wymiany części, co pozwala skrócić przestoje podczas pracy przy uprawach mieszanych.
Elementy Zaangażowania Gleby i Kontrola Głębokości
Bruzdownica to odwracalna stalowa płoza, poddana obróbce cieplnej do 48 HRC, ustawiona pod kątem 28° w stosunku do poziomu i zaostrzona do krawędzi o grubości 1,5 mm, która rozbija glebę na głębokość ustaloną przez płozę zamontowaną na równoległym układzie zawieszenia. Tylny łańcuch ze stali nierdzewnej i wklęsłe gumowe koło dociskowe zasypują i usztywniają szczelinę, aby uzyskać nacisk styku gleby z nasionami wymagany do równomiernych wschodów.
Kontrola głębokości jest najważniejszym wyznacznikiem równomierności wschodów. W badaniu przeprowadzonym w 2021 r. na glinie ilastej w Turcji wielkość wschodów szpinaku wzrosła z 62% do 91%, gdy głębokość utrzymywano na poziomie 8 mm ±1 mm zamiast 8 mm ±4 mm. Elementem krytycznym jest płoza, której powierzchnia styku tworzy płaszczyznę odniesienia. Płoza o szerokości 40 mm daje odchylenie standardowe głębokości wynoszące 2,3 mm, podczas gdy płoza o szerokości 25 mm zwiększa je do 3,8 mm, ponieważ mniejszy ślad porusza się po grudach. Z tego powodu większość jednostek komercyjnych jest obecnie dostarczana z płozami 40 mm, mimo że zwiększają one siłę ciągu o 12%.
Szerokość redlicy wpływa również na wyrzucanie gleby i późniejsze pokrycie. Rozwieracz o szerokości 12 mm tworzy szczelinę w kształcie litery V, która naturalnie zamyka się w glinie, ale może pozostać otwarta na glebach piaszczystych, co prowadzi do słabego przykrycia nasion. Rozwieracz o średnicy 20 mm z lekkim wybrzuszeniem tworzy trapezową szczelinę, która niezawodnie zapada się w obu teksturach, minimalizując jednocześnie naruszanie gleby i utratę wilgoci.
Systemy zamykające muszą odpowiadać teksturze gleby. Na grządkach uprawianych mulczem z dużą ilością pozostałości sztywny łańcuch może przejeżdżać po śmieciach i pozostawiać nasiona odsłonięte; elastyczny kabel ze stali nierdzewnej o średnicy 6 mm z ogniwami o średnicy 30 mm dopasowuje się do mikroterenu i zmniejsza ilość nieosłoniętych nasion z 8% do 1%. Twardość koła dociskowego jest również zależna od tekstury: 55 Shore A dla piasków (duże odkształcenie, niskie zagęszczenie) i 70 Shore A dla iłów (małe odkształcenie, wysokie ciśnienie). Operatorzy na polach mieszanych mogą obrócić koło, aby wybrać właściwą powierzchnię, eliminując potrzebę przechowywania dwóch kompletnych kół.
Manual Seed Drill Machine, Plant many seeds like Maize, bean, peanut, cotton, sunflower seed,
Kalibracja, Konserwacja i Diagnostyka Siewników
Kalibracja
Kalibrację przeprowadza się poprzez uniesienie koła napędowego nad ziemię, obrócenie go o 50 obrotów podczas zbierania nasion na tacę, zważenie nasion i porównanie sumy z wartością docelową dla wybranego rozstawu. Jeżeli odchylenie przekracza ±3%, operator zmienia talerz wysiewający lub reguluje przełożenie skrzyni biegów, aż do osiągnięcia celu, po czym pojedynczy przejazd weryfikacyjny na 20 m rzeczywistej gleby potwierdza ustawienie. Protokół można wykonać w czasie krótszym niż pięć minut i wymaga jedynie wagi kieszonkowej z dokładnością do 0,1 g. Przykładowo, kapusta w rozstawie 25 cm i masie tysiąca nasion 4 g potrzebuje 160 nasion na 100 m rzędu. Pięćdziesiąt obrotów koła pokonuje 21 m, więc docelowy połów wynosi 33,6 nasion (1,34 g). Jeżeli rzeczywisty połów wynosi 1,42 g, płyta ma nadmierną wydajność o 6%; przejście z płytki 20-ogniwowej na 18-ogniwową koryguje błąd do 0,8%.
Należy zadeklarować zawartość wilgoci w nasionach, ponieważ nasiona sałaty przy 8% mc przepływają inaczej niż ta sama partia przy 12% mc. Prosta tabela korekcyjna wydrukowana na pokrywie zbiornika pozwala operatorowi pomnożyć masę połowu przez 0,96 na każdy 1% wzrost mc powyżej 8%, utrzymując błąd pola w zakresie ±3% bez konieczności ponownej obróbki płyt. Wreszcie, ważny jest przejazd weryfikacyjny na glebie, ponieważ poślizg kół może wprowadzić 2-4% błąd dodatni (więcej nasion na metr). Jeśli poślizg zostanie wykryty poprzez zliczenie obrotów koła na zmierzonych 20 m, operator może zmniejszyć docelowe wychwytywanie o procent poślizgu, ponownie zachowując komercyjny zakres tolerancji. Ponieważ zewnętrzny przepływ pracy jest cykliczny, maszynę można zatrzymać i cofnąć bez utraty kalibracji. Jeśli operator zauważy błąd, pociągnięcie siewnika do tyłu o połowę obrotu koła ponownie indeksuje płytę i umożliwia ręczne upuszczenie nasion bez podwójnego wysiewu sąsiedniego miejsca. Ta funkcja „odwracania i napełniania” jest unikalna dla ręcznych jednostek napędzanych naziemnie i jest niemożliwa w maszynach pneumatycznych, które opierają się na ciągłym ssaniu wentylatora.
Konserwacja Zapobiegawcza
Harmonogram konserwacji zapobiegawczej obejmujący codzienne smarowanie łożysk osi, cotygodniową kontrolę talerza wysiewającego pod kątem zużycia krawędzi oraz sezonową wymianę płozy redlicy i łożysk kół dociskowych pozwala zachować parametry maszyny wystarczające na 500 ha użytkowania, co daje średni koszt operacyjny wynoszący 0,43 USD ha⁻¹ bez nasion i robocizny. Zakładając wykorzystanie 100 ha rocznie, roczny nakład pieniężny na części wynosi 43 USD, a amortyzacja przez okres 500 ha daje 0,086 USD ha⁻¹. Dodanie 0,34 USD ha⁻¹ na smar, szczotki do czyszczenia i szmaty daje w sumie 0,43 USD ha⁻¹. Dla kontrastu, ten sam obszar obsiany dwurzędowym siewnikiem precyzyjnym ciągnika wiąże się z kosztami utrzymania wynoszącymi 2,80 USD ha⁻¹, co sprawia, że posiadanie ręcznego siewnika jest 6,5 razy tańsze, choć przy niższej dziennej wydajności.
Diagnostyka Problemów
Kiedy wschody są niejednolite, najszybszą diagnostyką jest wykopanie 20 kolejnych nasion. Jeśli więcej niż 10% nasion jest odsłoniętych lub jest głębszych niż 1,5 × średnica nasion, usterka leży w podsystemie kontaktu z glebą, natomiast jeśli odstępy są nieregularne, ale głębokość jest prawidłowa, przyczyną jest dozowanie lub układ napędowy. Poniżej przedstawiono typowe problemy i rozwiązania:
- Podwaja się co 30 cm: Sprawdź talerz wysiewny pod kątem zadziorów lub pęknięć na krawędziach komórek; zadzior może zatrzymać dodatkowe ziarno, które uwalnia się późno. Wyczyść płytkę i wygładź krawędź pilnikiem; jeśli pęknięcie rozciąga się na > 1 mm, wymień płytkę.
- Przeskakuje co 50-100 cm: Sprawdź wpust osi pod kątem częściowego ścinania; wypadnięty klucz powoduje chwilową utratę napędu. Wymień na klucz klasy 8.8 i dokręć momentem 22 N·m.
- Głębokość jest różna >±3 mm: Zmierz grubość płóz; jeśli zużycie jest większe niż 3 mm, łącznik równoległy obniża się i zmienia geometrie, co wymaga wymiany płozy.
