Artykuł skupia się na silniku Iseki E3CD, który jest powszechnie stosowany w maszynach rolniczych i przemysłowych. Aby zapewnić prawidłowe funkcjonowanie i długą żywotność tego silnika, kluczowe jest efektywne chłodzenie. System chłodzenia w silnikach spalinowych, takich jak Iseki E3CD, jest odpowiedzialny za utrzymanie optymalnej temperatury pracy, co zapobiega przegrzewaniu się komponentów i uszkodzeniom.

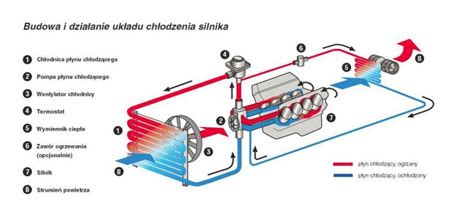

Budowa i działanie układu chłodzenia
Typowy układ chłodzenia w silniku spalinowym składa się z kilku podstawowych elementów. Należą do nich: chłodnica, pompa wody, termostat, wentylator, a także przewody i węże, które transportują płyn chłodzący. Działanie układu polega na cyrkulacji płynu chłodzącego (zazwyczaj mieszanki wody i glikolu) przez silnik, gdzie absorbuje on nadmiar ciepła. Następnie płyn jest przesyłany do chłodnicy, gdzie oddaje ciepło do otoczenia, często wspomagane przez wentylator.
Chłodnica - kluczowy element
Chłodnica jest sercem układu chłodzenia. Jej zadaniem jest efektywne rozpraszanie ciepła zgromadzonego w płynie chłodzącym. W silnikach Iseki E3CD, podobnie jak w innych silnikach wysokoprężnych, chłodnica musi być odpowiednio dobrana pod kątem wydajności cieplnej, aby sprostać wymaganiom jednostki napędowej.
Schemat podłączenia chłodnicy w Iseki E3CD
Poniżej przedstawiono ogólny schemat podłączenia chłodnicy w silniku Iseki E3CD. Należy pamiętać, że konkretne rozmieszczenie elementów może się nieznacznie różnić w zależności od modelu maszyny, w której silnik jest zainstalowany.
- Wlot płynu chłodzącego z silnika do chłodnicy: Gorący płyn chłodzący opuszcza silnik (zazwyczaj z górnej części bloku silnika lub głowicy) i jest kierowany do górnej części chłodnicy. Jest to zazwyczaj realizowane za pomocą grubego węża, odpornego na wysokie temperatury i ciśnienie.
- Cyrkulacja płynu w chłodnicy: Płyn przepływa przez rdzeń chłodnicy, który składa się z wielu cienkich rurek i blaszek. Powierzchnia ta umożliwia efektywną wymianę ciepła z otaczającym powietrzem.
- Wylot schłodzonego płynu z chłodnicy do silnika: Schłodzony płyn opuszcza dolną część chłodnicy i jest przesyłany z powrotem do silnika, zazwyczaj do pompy wody. Pompa wody jest odpowiedzialna za wymuszenie obiegu płynu w całym układzie.
- Podłączenie węża przelewowego/zbiornika wyrównawczego: Chłodnica posiada również króciec do podłączenia węża przelewowego, który prowadzi do zbiornika wyrównawczego. Zbiornik ten kompensuje zmiany objętości płynu chłodzącego spowodowane zmianami temperatury.
Dodatkowe komponenty i ich podłączenie
- Termostat: Znajduje się zazwyczaj w obudowie na drodze płynu chłodzącego, regulując jego przepływ do chłodnicy. Termostat zapewnia, że silnik osiąga optymalną temperaturę pracy w możliwie najkrótszym czasie.
- Wentylator: Umieszczony za chłodnicą, wspomaga przepływ powietrza przez jej rdzeń, szczególnie podczas pracy silnika na niskich obrotach lub w trudnych warunkach. Może być napędzany paskiem od wału korbowego silnika lub silnikiem elektrycznym.
- Czujniki temperatury: Kilka czujników temperatury jest rozmieszczonych w układzie chłodzenia, aby monitorować temperaturę płynu i informować kierowcę/operatora o ewentualnych anomaliach.
Turbosprężarka i chłodnica międzystopniowa pracujące w silniku Diesla
Wskazówki dotyczące konserwacji i prawidłowego działania
Aby zapewnić niezawodność układu chłodzenia w silniku Iseki E3CD, należy regularnie wykonywać następujące czynności:
- Sprawdzanie poziomu płynu chłodzącego: Należy regularnie kontrolować poziom płynu w zbiorniku wyrównawczym i uzupełniać go w razie potrzeby.
- Wymiana płynu chłodzącego: Płyn chłodzący powinien być wymieniany zgodnie z zaleceniami producenta silnika, ponieważ z czasem traci swoje właściwości antykorozyjne i mrozoodporne.
- Czyszczenie chłodnicy: Rdzeń chłodnicy powinien być regularnie czyszczony z kurzu, brudu i owadów, które mogą ograniczać przepływ powietrza i zmniejszać jej wydajność.
- Kontrola węży i opasek: Należy sprawdzać węże chłodnicze pod kątem pęknięć, przetarć i nieszczelności, a opaski zaciskowe powinny być dobrze dokręcone.
- Sprawdzanie działania termostatu: W razie problemów z temperaturą silnika, termostat może wymagać sprawdzenia lub wymiany.
