Wibracje Silnika w Ciągnikach: Przyczyny i Diagnostyka

Problem nadmiernych wibracji silnika jest częstą dolegliwością, z którą borykają się właściciele ciągników, w tym popularnych modeli takich jak Władimirec T25 czy MF 675. Manifestuje się on jako silne drgania na kierownicy i podestach, które mogą być odczuwalne nawet na wolnych obrotach, a wraz ze wzrostem prędkości obrotowej silnika stają się jeszcze intensywniejsze. Taki stan rzeczy nie tylko obniża komfort pracy, ale może również prowadzić do poważnych uszkodzeń mechanicznych jednostki napędowej.

Użytkownicy często opisują, że drgania są tak silne, że "silnik chce wyskoczyć z ramy" lub że "kierownicy na całym gazie nie można utrzymać". W początkowej fazie diagnostyki zazwyczaj sprawdzane są podstawowe elementy mocujące, takie jak śruby, jednak często okazuje się, że problem leży głębiej w konstrukcji silnika lub jego osprzęcie.

Główne przyczyny wibracji silnika ciągnikowego

Wibracje silnika mogą mieć wiele źródeł, od drobnych niedopasowań po poważne awarie. Poniżej przedstawiamy najczęściej identyfikowane przyczyny problemów z drganiami w ciągnikach.

Niewyważenie elementów ruchomych silnika

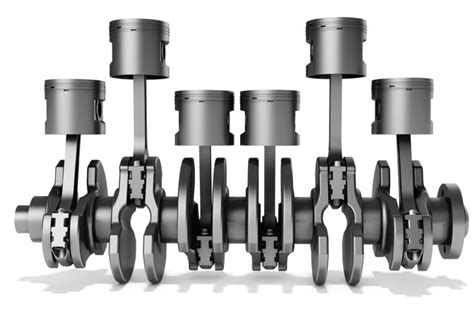

Jedną z kluczowych przyczyn silnych wibracji jest niewyważenie elementów ruchomych wewnątrz silnika. Mechanizm korbowy, odpowiedzialny za przetwarzanie ruchu posuwisto-zwrotnego tłoków na ruch obrotowy wału korbowego, musi być idealnie zbalansowany. Każda anomalia w tym układzie może wywołać drgania. Często obserwuje się następujące problemy:

• Wał korbowy: Jeśli wał korbowy nie jest prawidłowo wyważony, generuje wibracje, które przenoszą się na całą konstrukcję ciągnika. Znajomy jednego z użytkowników robił remont swojej maszyny, podczas którego wyważył wał oraz zważył korby z tłokami, podszlifowując miejscami naddatki materiału na równe masy.
• Korbowody i tłoki: Różnice w wadze poszczególnych tłoków lub korbowodów mogą prowadzić do poważnego niewyważenia. Jeśli wymieni się tylko część cylindrów, a nowe tłoki różnią się wagą od fabrycznych i zostaną zamontowane jeden za drugim, a nie naprzemiennie, problem wibracji jest niemal pewny. Taki stan rzeczy może szybko doprowadzić do uszkodzenia korbowodu i innych elementów silnika.
• Koło zamachowe: Coś o dużej masie, jak koło zamachowe lub wał, jeśli jest luźne lub niewyważone, może być przyczyną wibracji. Sprawdzenie przeciwwag na wale jest kluczowe, ponieważ mogło się coś poluzować.

Problemy z mechanizmem wyrównoważającym (wałek wyrównoważający)

W niektórych typach silników, w tym w popularnym Władimircu T25, stosowane są wałki wyrównoważające drgania silnika. Władimirec, ze swoją specyficzną kolejnością wtrysku, bez tego wałka silnik drga w sposób niekontrolowany. Wałek ten ma dwie przeciwagi po jego końcach, jest napędzany tak samo jak wał rozrządu i ustawia się go na znaki.

• Nieprawidłowe ustawienie: Jeśli ktoś rozbierał rozrząd i przestawił wałek wyrównoważający, mimo że ciężko się pomylić, gdyż są znaki (literki) na każdym kole, może to prowadzić do silnych drgań. Źle ustawiony wałek nic nie da, a może jeszcze gorzej zaszkodzić. W przypadku ciągnika MF 675, mechanizm wyważający znajduje się między pompą a kołem zębatym do jej napędu, i powinien być zgrany na znaki z kołem zębatym wału. Półwałki w tym mechanizmie powinny być u dołu, gdy na pierwszym cylindrze tłok jest w GMP.
• Uszkodzenie: Mechanizm wyważający, nawet jeśli ustawiony jest prawidłowo, może być uszkodzony, co również będzie przyczyną problemów.

Układ paliwowy i wtryskowy

Nieprawidłowości w układzie paliwowym i wtryskowym mogą objawiać się drganiami silnika, wynikającymi z nierównej pracy poszczególnych cylindrów:

• Pompa wtryskowa: Źle ustawiona lub uszkodzona pompa wtryskowa może powodować, że zapłon jest nie w tym momencie, co trzeba, lub występują różnice w dawce paliwa, co prowadzi do nierównomiernej pracy i wibracji.
• Wtryskiwacze: Zapieczone końcówki wtryskiwaczy mogą zakłócać prawidłowe rozpylanie paliwa, co wpływa na proces spalania i generuje drgania.
• Niewłaściwy rodzaj paliwa: Stosowanie paliwa nieodpowiedniego typu może doprowadzić do uszkodzenia silnika i wywołać niepożądane drgania oraz nadmierny hałas.

Inne uszkodzenia i zużycie komponentów silnika

Wibracje mogą być także wynikiem zużycia lub uszkodzenia innych elementów:

• Luzy na łożyskach: Przykładem jest zużycie łożysk pompy wody, co może generować drgania. W jednym z przypadków, wymiana pompy wody z dużymi luzami na łożyskach nie rozwiązała problemu wibracji, co sugeruje inną, głębszą przyczynę.
• Niewłaściwy montaż: Niewłaściwy dobór części, np. tłoków różniących się liczbą pierścieni (stare na 4, nowe na 5), może wpływać na równowagę pracy silnika.
• Ogólne uszkodzenie silnika: Jeśli silnik nie działa prawidłowo z powodu ogólnego zużycia lub uszkodzeń wewnętrznych, mogą wystąpić drgania, a dźwięk urządzenia będzie inny.

Diagnostyka i potencjalne rozwiązania

Skuteczna diagnostyka jest kluczowa do identyfikacji i usunięcia przyczyn wibracji. Oto kroki i sugestie, które mogą pomóc:

• Wizualna kontrola i sprawdzanie luzów: Należy dokładnie sprawdzić wszystkie połączenia śrubowe oraz luzy w elementach ruchomych. Sprawdzenie przeciwwag na wale pod kątem poluzowania jest również ważne.
• Sprawdzenie mechanizmu wyważającego: W przypadku podejrzenia problemów z mechanizmem wyważającym (np. w MF 675, Władimircu T25), konieczne jest spuszczenie oleju, odkręcenie miski olejowej i weryfikacja jego ustawienia na znakach.
• Profesjonalna diagnostyka i wyważanie: W przypadku podejrzenia niewyważenia wału korbowego, korbowodów czy tłoków, konieczne może być oddanie silnika do specjalistycznego serwisu, gdzie elementy te zostaną precyzyjnie wyważone.
• Ocena układu wtryskowego: Należy sprawdzić stan i ustawienie pompy wtryskowej oraz końcówek wtryskiwaczy.
• Pytania pomocnicze do diagnostyki: Podczas diagnozowania problemu warto zadać sobie pytania:
  • Czy silnik pracuje równo (pomimo wibracji)?
  • Czy nie słychać metalicznego dźwięku (spalanie stukowe)?
  • Czy silnik płynnie wchodzi na obroty?

Wibracje a rezonans: Czym się różnią?

Ważne jest rozróżnienie między ogólnymi wibracjami a rezonansem. Rezonans to zjawisko, w którym wibracje osiągają maksymalną amplitudę przy określonej częstotliwości (np. przy konkretnych obrotach silnika). Użytkownicy MF 675 zauważali bardzo silne drgania, "jakby silnik chciał wyskoczyć z ramy", powyżej jak i poniżej pewnych obrotów drgań nie było - to może wskazywać na rezonans.

Gdy problemem są wibracje, a nie rezonans, odczuwalne są drgania na kierownicy, które wraz ze wzrostem obrotów stają się bardzo duże.

Czynniki zewnętrzne wpływające na wibracje ciągnika

Nie zawsze przyczyną wibracji są usterki silnika. Czasami źródło problemu może leżeć w innych elementach ciągnika lub w sposobie jego użytkowania:

• Luźne przeciwwagi: Czasami na wale lub innych elementach układu napędowego mogą poluzować się przeciwwagi, prowadząc do niewyważenia.
• Niewłaściwie osadzone opony: Problemy z oponami, takie jak niewłaściwe osadzenie opony na feldze, mogą wywoływać drgania całego pojazdu. W takim przypadku warto spuścić powietrze, posmarować oponę przy feldze płynem (np. ludwikiem), a następnie napompować, aby opona wskoczyła na swoje miejsce.
• Praca z osprzętem: Niektóre maszyny towarzyszące, takie jak brona wahadłowa, mogą generować tak silne drgania, że cała 360-ka "trzęsła się na prawo i lewo aż się rzygać chciało", nawet jeśli silnik jest sprawny.
• Percepcja użytkownika: Należy pamiętać, że ciągnik jest maszyną roboczą i pewien poziom drgań jest naturalny. Czasami problem może wynikać z przewrażliwienia użytkownika, który oczekuje pracy pozbawionej wszelkich wibracji. Jednak silne, nagłe drgania zawsze wymagają uwagi.
