Gąsienice stanowią kluczowy element układu jezdnego wielu maszyn budowlanych, takich jak koparki i spycharki. Ich konstrukcja zapewnia maszynie niezbędną stabilność, przyczepność i możliwość pracy w trudnym terenie, w tym na piasku, błocie, glinie czy kamieniach. W niniejszym artykule przyjrzymy się szczegółowo budowie podwozia gąsienicowego koparki, analizując jego poszczególne komponenty - od rolek i kół napinających, po ogniwa i płytki.
Podstawowe Komponenty Układu Gąsienicowego
Układ gąsienicowy koparki składa się z wielu współpracujących ze sobą elementów, których podstawowym zadaniem jest przenoszenie napędu, zapewnienie stabilności maszyny oraz dostosowanie jej do pracy w zróżnicowanych warunkach terenowych. W typowej koparce gąsienicowej, napęd generowany jest przez silnik wysokoprężny, a następnie przekazywany za pośrednictwem przekładni i silników jazdy na koła napędowe, które wprawiają w ruch cały łańcuch gąsienicy.

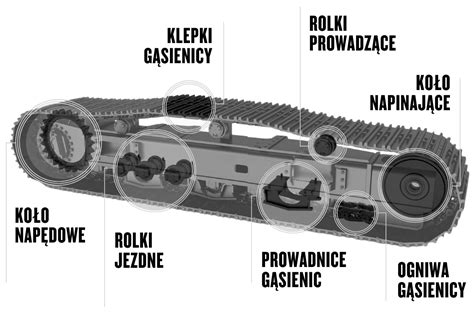

Kluczowe komponenty podwozia gąsienicowego obejmują:
- Koło napędowe (sprocket): Odpowiada za przeniesienie momentu obrotowego z przekładni na gąsienicę, inicjując ruch całego układu jezdnego.
- Rolki jezdne i podtrzymujące: Podtrzymują ciężar maszyny i prowadzą gąsienicę.
- Napinacz (koło napinające): Utrzymuje prawidłowe napięcie gąsienicy, zapewniając jej stabilną pracę i minimalizując zużycie pozostałych komponentów układu.
- Prowadnica (idler): Stabilizuje tor ruchu łańcucha gąsienicy, zapobiegając jego zsuwaniu się podczas pracy maszyny.
- Ogniwa łańcucha: Podstawowe elementy tworzące sam łańcuch gąsienicy, łączące pozostałe komponenty.
- Klepki gąsienicy (płytki): Elementy stykające się bezpośrednio z podłożem, często zróżnicowane pod względem szerokości i bieżnika w zależności od warunków pracy.
Budowa i Funkcjonalność Poszczególnych Komponentów
Koła Napędowe i Napinacze

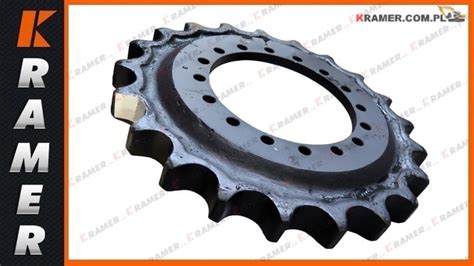

Koło napędowe (sprocket) przenosi moment obrotowy z przekładni na gąsienicę, odpowiadając za wprawienie całego układu jezdnego w ruch. Precyzyjne dopasowanie profilu jego zębów do ogniw łańcucha minimalizuje zużycie oraz ryzyko przeskoku, co przekłada się na płynne przeniesienie napędu i długą żywotność komponentów. Najczęściej stosuje się odlewane lub spawane konstrukcje z wewnętrznymi wzmocnieniami, co zwiększa ich wytrzymałość i odporność na obciążenia. Topowi producenci stosują zaawansowaną obróbkę cieplną, zapewniającą wysoką odporność na ścieranie i uszkodzenia.
Koła napinające utrzymują prawidłowe napięcie gąsienicy, zapewniając jej stabilną pracę i minimalizując zużycie pozostałych komponentów układu jezdnego. W przypadku maszyn Caterpillar, rolki są uszczelnione systemem Cat Duo-Cone® i fabrycznie smarowane na cały okres eksploatacji. Dostępne są w wersji jedno- lub dwukołnierzowej, z szerokimi kołnierzami zapobiegającymi zsuwaniu się gąsienicy.
Rolki Jezdne i Podtrzymujące
Rolki jezdne i podtrzymujące odgrywają kluczową rolę w podtrzymywaniu ciężaru maszyny i prowadzeniu gąsienicy. Uszczelnienie rolek zabezpiecza ich wnętrze przed zabrudzeniami, a trwałe smarowanie wydłuża żywotność. W koparkach i spycharkach CAT, rolki są uszczelnione opatentowanym systemem Cat Duo-Cone®, zaprojektowanym z myślą o maksymalnej ochronie elementów tocznych przed zanieczyszczeniami oraz utratą smaru.
Ogniwa i Klepki Gąsienicy
Ogniwa gąsienicy współpracują ze wszystkimi komponentami podwozia. Ich terminowa wymiana chroni rolki i koła napędowe, wydłużając żywotność całej gąsienicy i zmniejszając koszty eksploatacji. W przypadku koparek i spycharek CAT, klepki gąsienicy wytwarzane są ze specjalnie modyfikowanej stali średnio węglowej, hartowanej na dużą głębokość, co zapewnia długą żywotność i odporność na zużycie.
Klepki gąsienicy, czyli płytki stykające się z podłożem, występują w różnych szerokościach i z różnymi rodzajami bieżników, dostosowanych do specyficznych warunków pracy (np. piasek, skały, błoto, grząski grunt). Szersze klepki poprawiają rozkład nacisku i stabilność na miękkim terenie, natomiast węższe zapewniają większą zwrotność i zmniejszają opory toczenia na twardych nawierzchniach. Dostępne są również wersje z agresywnym bieżnikiem.
Prowadnice Gąsienic
Prowadnice gąsienic stabilizują tor ruchu łańcucha, zapobiegając jego zsuwaniu się podczas pracy maszyny. Równomiernie rozkładają ciężar maszyny na podłoże i zapewniają stabilność w trudnym terenie. Hartuje się je na dużą głębokość, co zapewnia wysoką odporność na zużycie, odkształcenia i obciążenia udarowe.
Gąsienice Gumowe w Maszynach Kompaktowych

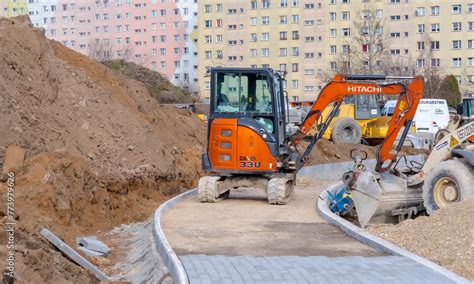

W maszynach kompaktowych, takich jak minikoparki i ładowarki o sterowaniu burtowym, coraz częściej stosuje się gąsienice gumowe. Łączą one mobilność z ochroną podłoża, co jest szczególnie ważne w miejscach o wrażliwych nawierzchniach (np. trawniki, chodniki). Gąsienice gumowe często wyposażone są we wzmocnione wkładki lub wewnętrzne stalowe rdzenie prowadzące, zwiększające ich wytrzymałość. W przypadku maszyn Caterpillar, gąsienice gumowe projektowane są z myślą o maksymalnej trwałości i przyczepności, posiadając specjalne wzory bieżnika oraz systemy redukujące wibracje i hałas.
Nakładki na gąsienice stalowe stanowią alternatywne rozwiązanie, zabezpieczające powierzchnie przed uszkodzeniami. Dzięki nim maszyna może pracować na utwardzonych nawierzchniach, takich jak kostka brukowa czy beton. Model DeepForce R40 Pro, wyposażony w takie nakładki, staje się uniwersalnym wyborem dla różnorodnych zadań budowlanych i instalacyjnych.
Silniki Jazdy i Przekładnie
Silniki jazdy, znane również jako przekładnie lub zwolnice, są kluczowymi elementami układu napędowego koparek gąsienicowych i minikoparek. Ich zadaniem jest zamiana energii hydraulicznej na moment obrotowy, który napędza koło napędowe gąsienicy. Nowoczesne hydromotory często wyposażone są w hamulec postojowy oraz zawory antykawitacyjne i przelewowe, chroniące układ przed uszkodzeniami.
Przekładnie jazdy i reduktory obrotu, oferowane przez producentów części zamiennych, są produkowane z najlepszej klasy stali przy użyciu najnowocześniejszych technologii, dorównując jakością częściom oryginalnym. Ich długą żywotność zapewnia precyzyjne wykonanie, a kluczowe dla utrzymania ich sprawności jest regularna wymiana oleju.
W ofercie producentów części zamiennych dostępne są nie tylko nowe i regenerowane hydromotory jazdy, ale również szeroka gama części zamiennych do nich, takich jak wałki układu redukcyjnego, zestawy uszczelnień, czy elementy obudowy zwolnicy. Dostępne są części do maszyn popularnych marek, m.in. Caterpillar, Komatsu, Volvo, JCB czy Hitachi.
Jak działa napęd hydrauliczny - hydrostatyczny, hydraulika siłowa
Konserwacja i Pielęgnacja Układu Gąsienicowego
Regularna konserwacja gąsienic minikoparki jest niezbędna do utrzymania płynnej pracy maszyny, poprawy jej wydajności i redukcji kosztów napraw. Prawidłowe praktyki konserwacyjne zwiększają również trwałość sprzętu.
Utrzymanie Prawidłowego Napięcia Gąsienic
Utrzymanie prawidłowego napięcia gąsienic jest kluczowe dla ich wydajności i długowieczności. Zbyt duże napięcie powoduje nadmierne obciążenie elementów toru i przedwczesne zużycie, podczas gdy zbyt luźne gąsienice mogą prowadzić do niewspółosiowości, nierównomiernego zużycia, a nawet zsuwania się z rolek, stwarzając zagrożenie dla bezpieczeństwa.

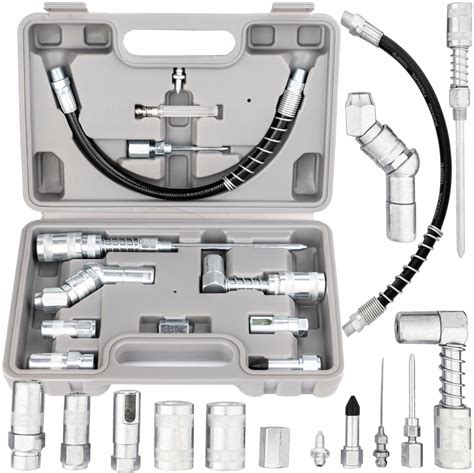

Regulacja napięcia gąsienic wymaga użycia smarownicy, taśmy mierniczej oraz instrukcji serwisowej maszyny. Proces ten obejmuje:
- Ustawienie wysięgnika prostopadle do kierunku jazdy.
- Podniesienie jednej strony toru poprzez ustawienie ramienia prostopadle do podłoża.
- Usunięcie zanieczyszczeń z podniesionego toru.
- Pomiar ugięcia gąsienicy (zazwyczaj 1-2 cale, zgodnie ze specyfikacją).
- Użycie pistoletu smarowego do wstrzyknięcia smaru w celu dokręcenia toru.
Czyszczenie Gąsienic
Utrzymanie gumowych gąsienic w czystości jest niezbędne do zapobiegania uszkodzeniom spowodowanym przez zanieczyszczenia takie jak błoto, skały czy gruz. Gromadzące się w podwoziu materiały mogą prowadzić do przedwczesnych pęknięć lub uszkodzeń konstrukcyjnych. Czyszczenie gąsienic po każdym użyciu zapobiega pękaniu ozonowemu i wydłuża ich żywotność.
Regularne Inspekcje
Cotygodniowe inspekcje pozwalają na wczesne zidentyfikowanie potencjalnych problemów, takich jak nieprawidłowe ustawienie, nierównomierne zużycie, czy pęknięcia. Należy również sprawdzać napięcie gąsienic.
Miesięczna konserwacja obejmuje dokładniejsze czyszczenie i inspekcję. W razie potrzeby, należy usunąć gąsienice, aby wyczyścić trudno dostępne miejsca, a także sprawdzić koła napinające, rolki i punkty obrotu pod kątem zużycia lub rdzy, smarując je w celu zapewnienia płynnej pracy.
Smarowanie
Smarowanie odgrywa kluczową rolę w redukcji tarcia między ruchomymi częściami układu gąsienicowego. Bez odpowiedniego smarowania dochodzi do przyspieszonego zużycia części, zwiększając ryzyko awarii. Smar tworzy również barierę ochronną zapobiegającą rdzewieniu.
Szczególną uwagę należy zwrócić na smarowanie:
- Rolek gąsienic
- Kół napinających
- Punktów obrotu
Te elementy podlegają stałemu ruchowi i naciskowi. Codzienne smarowanie wszystkich sworzni i tulei jest zalecane dla utrzymania ich w doskonałym stanie, nawet podczas intensywnego użytkowania. Należy używać wysokiej jakości, wodoodpornego smaru przeznaczonego do ciężkich maszyn.
Wpływ Warunków Pracy i Stylu Operacyjnego
Warunki Terenowe
Rodzaj podłoża ma znaczący wpływ na zużycie gąsienic. Praca na miękkim terenie, takim jak piasek czy błoto, wymaga równomiernego rozłożenia ciężaru maszyny, aby uniknąć zapadania się. Twarde nawierzchnie, jak beton czy asfalt, wymagają ostrożnego manewrowania, by zapobiec nadmiernemu zużyciu. Niebezpieczny teren z ostrymi skałami lub gruzem może szybko uszkodzić gąsienice, dlatego należy unikać pracy w takich warunkach.
Styl Operacyjny
Nawyki operacyjne operatora mają bezpośredni wpływ na żywotność gąsienic. Nagłe skręty i ostre ruchy powodują niepotrzebne obciążenie, prowadząc do szybszego zużycia. Zaleca się wykonywanie stopniowych skrętów, aby zmniejszyć obciążenie ścian bocznych gąsienic. Unikanie przejeżdżania przez gruz lub krawężniki chroni krawędzie gąsienic przed uszkodzeniem.
Utrzymywanie stałej prędkości pomaga zapobiegać przedwczesnemu zużyciu gąsienic. Gwałtowne przyspieszanie lub nagłe zatrzymywanie zwiększa tarcie. Podczas poruszania się po nierównym terenie należy dostosować prędkość do warunków.
Osprzęt, taki jak łyżki czy chwytaki, odgrywa kluczową rolę w utrzymaniu równowagi i zmniejszeniu naprężeń na gąsienicach. Zestawy uszczelnień cylindrów hydraulicznych, oferowane przez producentów, zwiększają stabilność maszyny i zapewniają płynną pracę układów hydraulicznych, co jest kluczowe dla zrównoważonej wydajności.
Przechowywanie Maszyny
Prawidłowe przechowywanie minikoparki ma istotne znaczenie dla ochrony jej gąsienic przed uszkodzeniami.
Czyszczenie przed Przechowywaniem
Przed odstawieniem minikoparki do przechowywania, należy dokładnie wyczyścić gąsienice, usuwając wszelkie zabrudzenia, błoto i zanieczyszczenia. Szczególną uwagę należy zwrócić na miejsca, w których mogły nagromadzić się substancje takie jak sól czy olej, które mogą osłabić gumę z czasem.
Podnoszenie Gąsienic
Podczas przechowywania maszyny przez dłuższy czas, zaleca się lekko unieść gąsienice nad ziemię za pomocą bloków lub stojaków. Zapobiega to tworzeniu się płaskich miejsc na gumowych gąsienicach, które mogą wystąpić pod wpływem długotrwałego nacisku ciężaru maszyny, prowadząc do nierównomiernego zużycia.
Ochrona przed Promieniowaniem UV i Wilgocią
Należy unikać wystawiania gumowych gąsienic na bezpośrednie działanie promieni słonecznych przez dłuższy czas, ponieważ promieniowanie UV może degradować gumę, powodując jej pękanie i utratę elastyczności. Jeśli nie można uniknąć przechowywania na zewnątrz, zaleca się zaparkowanie maszyny w cieniu lub użycie plandek do przykrycia gąsienic.
Przechowywanie gąsienic w chłodnym, suchym miejscu jest preferowane, aby zapobiec rdzewieniu elementów metalowych i osłabieniu gumy przez nadmierną wilgoć. Zadaszone miejsce chroni gąsienice przed deszczem, śniegiem i innymi czynnikami środowiskowymi.
Specyfika Warunków Zimowych i Letnich
Warunki Zimowe
W warunkach zimowych kluczowe jest stosowanie olejów silnikowych, płynów chłodzących i oleju napędowego odpowiednich do niskich temperatur. Przed nadejściem mrozów zaleca się przepłukanie układu chłodzenia, aby usunąć wodę, która mogłaby zamarznąć i uszkodzić silnik.
Warunki Letnie
W gorącej pogodzie gąsienice koparki mogą być narażone na nadmierne obciążenie. Należy regularnie sprawdzać poziomy płynów, w tym oleju silnikowego i hydraulicznego, aby zapobiec przegrzaniu. Codzienne czyszczenie filtrów powietrza i hydraulicznych jest zalecane dla utrzymania wydajności. Podwozie powinno być sprawdzane pod kątem pęknięć lub zużycia spowodowanego wysokimi temperaturami.
