Pług Kverneland LD 100 to solidna maszyna przeznaczona do wydajnej i ekonomicznej orki w średnich i ciężkich warunkach glebowych. Jego konstrukcja, oparta na wieloletnim doświadczeniu producenta, zapewnia niezawodność i trwałość, a liczne opcje regulacji pozwalają na optymalizację pracy w różnych warunkach polowych. Jednym z kluczowych elementów wpływających na funkcjonalność tego pługa jest siłownik obrotu. Niniejszy artykuł ma na celu uporządkowanie wiedzy na temat siłownika D100 oraz budowy, danych technicznych i zasad regulacji pługa Kverneland LD 100.
Siłownik Obrotu Kverneland D100 (A152484088 / KK359020)
Siłownik D100 o numerze katalogowym A152484088 to oryginalna część zamienna przeznaczona do pługów obrotowych Kverneland. Odpowiada on za niezawodne obracanie korpusu pługa oraz jego prawidłowe ustawienie podczas pracy. Siłownik hydrauliczny 50x100x190 Kverneland (Kverneland KK359020 / 359020) to niezawodny element hydrauliczny stosowany w maszynach rolniczych Kverneland do wykonywania ruchów mechanicznych poprzez dostarczanie ciśnienia płynu roboczego. Służy on do regulacji elementów roboczych pługów, kultywatorów i innych agregatów.

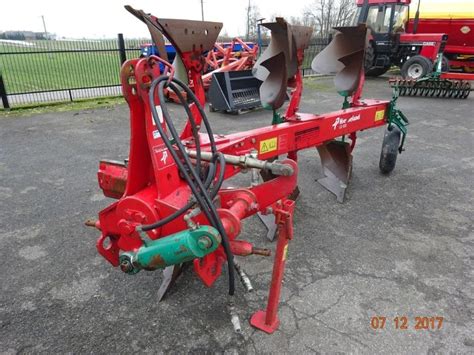

Pług Kverneland LD 100: Charakterystyka Ogólna
Pług Kverneland LD 100 zapewnia wykonanie orki w średnich i ciężkich warunkach glebowych. Solidny pług obracalny zawieszany Kverneland LD został zbudowany z myślą o wydajnej i taniej orce. Zarówno model LD, jak i ED, mają mocną budowę, co przekłada się na efektywnie niskie koszty orki w wymagających warunkach glebowych. Pługi te charakteryzują się również niesamowitym stosunkiem wytrzymałości do wagi.
Budowa i Wytrzymałość Ramy Pługa
Rama jest istotnym elementem konstrukcji pługa, a w Kverneland LD 100 została ona zaprojektowana z myślą o pracy w trudnych warunkach glebowych. Główna rama jednoczęściowa o profilu 100x200 mm została wykonana specjalną metodą obróbki cieplnej „heat-treated”. Ramy pługów Kverneland są poddawane dwukrotnej obróbce cieplnej metodą indukcji, gdzie temperatura stali w tym procesie jest ściśle monitorowana. Dzięki temu rama uzyskuje trzykrotnie większą wytrzymałość w porównaniu do standardowych rozwiązań. Długa żywotność maszyny jest zapewniona, ponieważ elementy spawane krytycznie osłabiają wytrzymałość ramy pługa, a Kverneland minimalizuje ich użycie, stawiając na obróbkę cieplną.
Systemy Zabezpieczenia Przed Kamieniami
W dzisiejszych czasach, aby osiągnąć wysoką wydajność, od ciągnika i pługa oczekuje się szybszej pracy. To stawia trudniejsze wymagania dla wyposażenia, szczególnie w zakresie systemów bezpieczeństwa, mającego chronić ciągnik i pług przed niebezpiecznymi przeciążeniami za każdym razem, gdy pług uderzy w przeszkody znajdujące się w ziemi.
Kołkowy System Zabezpieczenia
Pług Kverneland LD 100 jest wyposażony w kołkowy system zabezpieczenia słupic. Wersja LD standardowo posiada zabezpieczenie na kamienie w postaci śrub ścinających. Zapewnia to podstawową ochronę przed uszkodzeniami.
Automatyczny System Resorowy (Non-Stop)
Jako opcja, dostępny jest w pełni automatyczny system zabezpieczenia non-stop (resorowy) Kverneland, który jest niezastąpiony w warunkach kamienistych. Gwarantuje on bezproblemową orkę w glebach z dużą ilością kamieni. Prosty system sprężynowy, zbudowany z piór resora, gwarantuje, że korpus pługa odchyli się, gdy trafi na kamienie czy inne przeszkody znajdujące się w ziemi. Pozwala to uniknąć gwałtownych uderzeń i możliwych uszkodzeń. Po minięciu przeszkody korpus pługa automatycznie powróci na wcześniej ustawioną, czyli prawidłową głębokość orki. System zabezpieczenia non-stop (resorowego) Kverneland spełnia wymagania wysokich standardów, gwarantując bezpieczną i szybką orkę.
Kverneland Auto-reset system
Warianty Resorów i Ich Ustawienia
W zależności od rodzaju gleby i warunków, wszystkie pługi Kverneland mogą być wyposażone w różne zestawy piór resora. Dla lekkich gleb tradycyjny resor z 5 piórami (nacisk 640 kg) jest często najlepszym wyborem. Obecnie większość pługów jest dostarczanych z resorem wzmocnionym HD zbudowanym z 7 piór (nacisk 900 kg), który zapewnia bardzo dobre rezultaty orki w większości warunków.
Dla ekstremalnie ciężkich gleb z bardzo dużą ilością kamieni zalecany jest resor podwójny lub możliwość zamontowania dodatkowych piór w resorze, a tym samym zwiększenia nacisku nawet do 1400 kg. Odbywa się to w prosty i szybki sposób poprzez odkręcenie tylko jednej środkowej śruby.
Niezależne Działanie Korpusów i Koszty Eksploatacji
Mechaniczny system zabezpieczenia non-stop (resorowy) stosowany w pługach Kverneland umożliwia niezależne działanie każdego korpusu, tym samym gwarantując doskonałą jakość orki. Zabezpieczenie non-stop (resorowe) Kverneland ma bardzo prostą konstrukcję, wytrzymującą obciążenia rok w rok oraz wymagającą minimalnej konserwacji. Po uderzeniu w przeszkodę nacisk na dłuto, ramę i inne elementy pługa maleje, co redukuje siły działające na pług Kverneland, gwarantując dłuższą żywotność maszyny oraz minimalne zużycie i wysoką wartość pługów używanych. Konstrukcja pługa Kverneland LD 100, w połączeniu ze specyficzną obróbką cieplną każdej części, przyczynia się do niskich kosztów eksploatacji. Pług jest łatwy do podnoszenia i ciągnięcia, co przekłada się na niskie zużycie paliwa i zoptymalizowane zużycie części. Wysokowydajne innowacje Kverneland umożliwiają szybką konfigurację i regulację, co jest kluczowe dla uzyskania idealnie zaoranej gleby.
Dane Techniczne i Opcje Konfiguracji Pługa Kverneland LD 100
Kverneland LD 100 oferuje maksymalną wydajność orki dzięki swoim opcjom konfiguracji:
- Szerokość robocza: Regulowana skokowo co 5 cm - 30, 35, 40, 45, 50 cm (12”, 14”, 16”, 18”, 20”) na korpus przez odpowiednie umiejscowienie śruby regulacyjnej na każdym korpusie. Ręczna regulacja szerokości roboczej umożliwia optymalizację zużycia paliwa i wydajności ciągnika w celu uzyskania najlepszej wydajności orki.
- Liczba korpusów: Pług LD 100 może być wyposażony w głowicę serii 200 lub 300 w zależności od wielkości pługa.
- Model z głowicą 200 jest dostępny w wersji od 3 do 5 korpusów.
- Model z głowicą 300 występuje w wersji od 4 do 6 korpusów.
- Opcje dodatkowe: Dla większości modeli LD (maksymalnie 5 korpusów) z głowicą 200 lub 300 istnieje możliwość montażu Packomatu.
Regulacje Pługa dla Optymalnej Orki
Prawidłowe ustawienie pługa, w tym regulacja szerokości pierwszej skiby, głębokości orki oraz szerokości roboczej, może stanowić wyzwanie dla wielu użytkowników. Redukcja naprężeń dla dłuższej żywotności jest kluczowa, ponieważ większe pługi mają tendencję do przekazywania dużych obciążeń na ciągnik i tylny zaczep, szczególnie podczas obrotu.

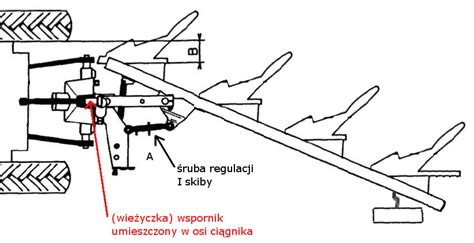

Regulacja Szerokości Pierwszej Skiby
Jednym z często dyskutowanych aspektów ustawienia pługa jest regulacja szerokości pierwszej skiby. Jej cel i sposób wykonania bywają różnie interpretowane w zależności od źródeł. Ogólnie rzecz biorąc, regulacja ta ma kluczowe znaczenie dla uzyskania równego pola po orce i zapobiegania powstawaniu nierówności.
Cel Regulacji Szerokości Pierwszej Skiby
Podstawowym celem regulacji szerokości pierwszej skiby jest zapewnienie, aby pierwszy korpus pługa prawidłowo współpracował z poprzednim przejazdem. Różne źródła podają odmienne podejścia:
- Według "Agromechaniki", szerokość pierwszej skiby powinna być dostosowana do rozstawu tylnych kół ciągnika.
- Publikacja "RPT" sugeruje, że podczas drugiego przejazdu pierwszy korpus powinien "nieco nadkładać", aby wyrównać powierzchnię z poprzednim przejazdem.
- Inne opinie wskazują na związek tej regulacji ze ściąganiem pługa lub wpływem na równomierną szerokość pozostałych skib.
Mechanizmy Regulacji Szerokości Skiby
W starszych pługach zagonowych ramowych zawieszanych zastosowanie znajduje wykorbiona oś w stojaku, która służy do regulacji pierwszej skiby i punktu pociągowego. W nowoczesnych pługach obracalnych jednobelkowych, takich jak Kverneland LD 100, te ustawienia można dokonać wspólnie lub oddzielnie za pomocą śruby rzymskiej lub siłownika. Należy jednak zauważyć, że regulacja za pomocą wykorbionej osi nie zmienia bezpośrednio szerokości tylko pierwszej skiby, ale wpływa na wszystkie korpusy jednocześnie, modyfikując kąt natarcia lemieszy. To zjawisko jest często powiązane z ogólną zasadą zachowania odpowiedniego stosunku szerokości do głębokości orki. Istnieje pogląd, że zmiana szerokości pierwszej skiby powinna być konsekwencją zmiany głębokości orki, tak aby zachować stały stosunek szerokości do głębokości pracy korpusu. Zasada ta mówi, że im głębiej orzemy, tym szerzej powinna pracować skiba, i na odwrót. Na okres zimowy zaleca się ustawienie bardziej "ostrej" skiby, czyli głębokiej i wąskiej.
Regulacja Szerokości Roboczej Całego Pługa
Zupełnie inną kwestią jest regulacja szerokości roboczej całego pługa. W starszych konstrukcjach ta funkcja często nie występowała. Nowsze rozwiązania oferują regulację mechaniczną skokową lub hydrauliczną płynną. Co ciekawe, zmiana tej szerokości zazwyczaj nie wpływa na kąt natarcia lemiesza, co może być związane z zasadą działania czworoboku przegubowego. Innym sposobem modyfikacji szerokości orki jest odejmowanie lub dokładanie korpusów. Wymaga to jednak specjalnej budowy belki - kołnierzowej lub teleskopowej - zapobiegającej wystawaniu pustej belki po odjęciu tylnego korpusu.
Regulacja Głębokości Orki
W przypadku nowszych pługów obracalnych, regulacja głębokości orki może budzić wątpliwości. Choć w niektórych źródłach wspomina się o kółku kopiującym, obecnie powszechnie stosuje się regulację siłową lub pozycyjną. Kółko kopiujące jest głównie spotykane w pługach przyczepianych. Regulacja siłowa lub pozycyjna wyklucza stosowanie kółka kopiującego. Jeśli użytkownik chce pracować z wykorzystaniem kółka, konieczne jest ustawienie podnośnika ciągnika na tryb dociążenia (regulacja ciśnieniowa), co oznacza podnoszenie pługa pod zmniejszonym ciśnieniem, aby zapobiec jego oderwaniu od ziemi. Należy jednak pamiętać, że w takim przypadku traci się dociążenie tylnej osi masą pługa.
Inne Ustawienia
W nowoczesnych pługach obracalnych dostępna jest również regulacja wzdłużnego przesuwania pługa. Umożliwia ona wychylenie pierwszego korpusu poza rozstaw kół ciągnika, dzięki czemu oba koła jadą po caliźnia. Choć samo poziomowanie jest zazwyczaj zrozumiałe, praktyczne korzyści z tej regulacji mogą być różne.
