Wózek widłowy to podstawowe wyposażenie do transportu materiałów, a większość jego funkcji realizowana jest poprzez układ hydrauliczny. Siłowniki hydrauliczne są podzespołami, które stanowią w wózku widłowym element gwarantujący prawidłowe działanie. Dzięki nim wózek jest w stanie podnosić i opuszczać ramiona. System działania siłownika oparty jest na przekształcaniu wewnętrznego ciśnienia, co w dużym skrócie polega na działaniu szczelnie zamkniętego tłoczyska w cylindrze, które przesuwa tłok na skutek zmiany ciśnienia. Przesuwany tłok porusza zewnętrzny element - karetkę wideł zamocowaną na maszcie.
Rodzaje siłowników hydraulicznych w wózku widłowym
Siłownik podnoszący
- Struktura: Typ tłoka jednostronnego działania.
- Funkcja: Urządzenie zasilające, które napędza wózek widłowy do podnoszenia towarów.
- Pozycja montażowa: Dolny koniec jest montowany na dolnej belce masztu zewnętrznego, a górny koniec jest montowany na gnieździe cylindra masztu wewnętrznego.
Pod działaniem ciśnienia oleju, nacisk tłoczyska podnosi ładunek na wymaganą wysokość przez łańcuch. Ładunek i widły są opuszczane pod wpływem własnej siły ciężkości. Olej hydrauliczny, który przecieka między tłokiem a ścianką cylindra, spływa z powrotem do zbiornika paliwa z przewodu powrotnego oleju na górnym końcu cylindra. Tłoczysko powinno być zabezpieczone przed uszkodzeniem podczas użytkowania, a także należy dbać o jego dobre uszczelnienie.
Siłownik przechylania wideł
- Struktura: Typ tłoka dwustronnego działania.
- Funkcja: Urządzenie zasilające, które napędza widły wózka widłowego w celu przechylenia do przodu i do tyłu, co służy do ułatwienia załadunku i rozładunku towarów.
- Pozycja montażowa: Tylny koniec jest zainstalowany na wsporniku cylindra olejowego ramy, a przedni koniec jest zainstalowany na zewnętrznym wsporniku cylindra olejowego masztu.
Pod działaniem ciśnienia oleju siłownik przechylania jest popychany do przodu, widły są przechylane do przodu, a po cofnięciu - widły są przechylane do tyłu. Kąt pochylenia zazwyczaj wynosi 6 stopni do przodu i 12 stopni do tyłu.
Siłownik skrętu
Układ kierowniczy jest jednym z najważniejszych elementów urządzeń i maszyn przenoszących i podnoszących ciężary w magazynach lub na budowach. W przypadku wózków widłowych, ich układy kierownicze poddawane są bardzo dużym obciążeniom w czasie manewrów i ruchu. Siłownik, nazywany często cylindrem, to urządzenie, w którym energia jest przekształcana w ruch. W wersji hydraulicznej siłownika, do wytworzenia ruchu wykorzystywane jest ciśnienie cieczy roboczej obecnej w układzie hydraulicznym. Najpopularniejszym typem hydraulicznego siłownika jest siłownik z cieczą, która oddziałuje wprost na drążek lub tłoczysko. Dzięki ruchowi tłoka poruszane są elementy mechaniczne układów w maszynie lub urządzeniu, w tym układu kierowniczego. Siłowniki hydrauliczne występują w wielu maszynach transportowych i budowlanych, takich jak koparki, wózki widłowe, dźwigi i pompy.
Siłownik wspomagania kierownicy w wózku widłowym tworzą dwutłokowe cylindry. Wywierają one jednakową siłę w każdym z kierunków. Każdy z nich ma odmienną budowę. To właśnie w układzie mechanicznym ze wspomaganiem występują siłowniki skrętu. Jego budowa jest podobna do konstrukcji układu bez wspomagania. Główną różnicą jest występowanie dodatkowego obwodu hydraulicznego, który znacząco poprawia sterowanie i wszelkie manewry wykonywane wózkiem. Najważniejszą częścią tego rodzaju układu jest siłownik skrętu, który wspomaga ruch kierownicy w trakcie wykonywania manewrów.
Siłownik skrętu zasilany jest olejem hydraulicznym dzięki zaworowi sterującemu przepływem. Drugim układem, w którym występuje siłownik skrętu, jest układ hydrostatyczny. Najważniejszą jego częścią jest rozdzielacz hydrauliczny, który jest połączony z jednej strony z siłownikiem hydraulicznym, a z drugiej z kierownicą. Siłownik działa na zwrotnice kół ich osi skrętnych. Układ hydrostatyczny jest zabezpieczony zaworem, który skutecznie ogranicza wzrost ciśnienia i kontroluje jego poziom.
Egzamin UDT na wózek widłowy - jak sprawdzić szczelność układu hydraulicznego?
Hydrauliczne urządzenia pomocnicze
Zbiornik hydrauliczny
Służy do przechowywania oleju hydraulicznego i pełni rolę hydraulicznego odprowadzania ciepła. Znajduje się w środkowej części ciała wózka. Wyposażony jest w filtry ssące i powrotne oleju, zapewniające czystość układu hydraulicznego.
Złącza i uszczelnienia rur
Rurociągi i złącza łączą cały układ hydrauliczny, tworząc obwód systemowy i pełniąc rolę łączącą. Uszczelki zapewniają szczelność całego systemu.

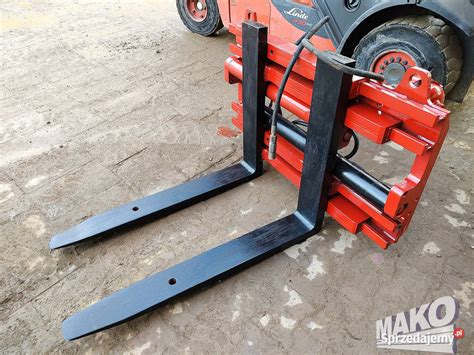

Pozycjoner wideł w wózku widłowym
W wielu obiektach magazynowych mamy do czynienia ze zróżnicowanymi produktami w ramach jednego procesu logistycznego. Pozycjoner wideł wózka widłowego może być odpowiedzią na to wyzwanie. W magazynach, hurtowniach i różnych zakładach produkcyjnych niejednokrotnie kluczową rolę odgrywają wózki widłowe. Jeden z istotnych elementów przydatnych podczas użytkowania takich maszyn i wpływających na efektywność ich pracy to pozycjoner wideł.
Pozycjoner to specjalny osprzęt montowany na maszcie wózka widłowego, który umożliwia regulację rozstawu wideł. Dzięki temu operator może dostosować szerokość rozstawu do różnych rozmiarów ładunków, co pozwala na szybsze i bardziej precyzyjne prace magazynowe. Pozycjoner wideł umożliwia podnoszenie i transportowanie towarów oraz palet posiadających niestandardowe rozmiary i kształt. Dzięki zastosowaniu tego rozwiązania można szybciej i łatwiej przenosić przedmioty o sporym ciężarze i jednocześnie nie obawiać się o bezpieczeństwo. Pozycjoner jest używany zarówno w halach produkcyjnych, jak i magazynach, a sprawdza się przede wszystkim przy długich widłach w sektorach, gdzie sprzęt pracuje w trybie ciągłym.
Korzyści ze stosowania pozycjonerów wideł
Stosowanie pozycjonerów wideł wózków widłowych przynosi wiele korzyści dla operatorów i przedsiębiorstw. Przede wszystkim pozwala na znaczne przyspieszenie pracy w magazynach i hurtowniach. Dzięki zastosowaniu pozycjonera można także uniknąć uszkodzeń ładunków spowodowanych przez nieprawidłowy rozstaw wideł. Ponadto stosowanie pozycjonerów wideł wpływa na poprawę bezpieczeństwa pracy.
Na co zwrócić uwagę przy wyborze pozycjonera wideł?
Wybór odpowiedniego pozycjonera wideł powinien być poprzedzony dokładnym określeniem potrzeb. W pierwszej kolejności trzeba określić wymagany udźwig, a więc to, jak ciężkie materiały będzie się za jego pomocą przewozić. Standardowo wystarcza udźwig 2,5 lub 3,5 tony, ale w niektórych branżach, takich jak sektor budowlany, konieczne jest zapewnienie udźwigu nawet 8 ton. Niedopasowany osprzęt może prowadzić do przeciążeń, co z kolei zwiększa ryzyko uszkodzenia maszyny lub zagrożenia dla operatora.
Po drugie, należy zastanowić się nad intensywnością pracy oraz określić sposób mocowania. W większości przypadków wózki widłowe pracują około 8 godzin, ale wybierając pozycjoner trzeba mieć na względzie, czy nie będzie on służył do pracy w systemie zmianowym, a więc nawet przez całą dobę. Jeśli chodzi o samo mocowanie, najlepiej przyjąć zasadę, że im większa intensywność użytkowania oraz cięższy ładunek, tym mocniej pozycjoner musi być przymocowany do płyty czołowej wózka. W tym kontekście na uwagę zasługują urządzenia, które są trwale połączone z masztem, ponieważ charakteryzują się najwyższą wytrzymałością. Przy mniejszych ciężarach świetnie sprawdzą się pozycjonery wieszane, które są montowane oddzielnie od płyty czołowej.
Nie można pominąć kwestii klasy wideł. Oznaczenia takie jak 1A, 2A, 3A czy 4A określają nośność i wymiary wideł, co bezpośrednio wpływa na kompatybilność z pozycjonerem. Równie istotna jest długość wideł, która musi być dostosowana do rodzaju i gabarytów przewożonych towarów. Montując dodatkowy osprzęt, taki jak pozycjoner wideł, należy pamiętać, że zmienia się środek ciężkości wózka. W przypadku obsługi bardzo ciężkich ładunków, najlepszym wyborem będzie pozycjoner wideł montowany na pręcie (model PFA).
Warto zwrócić uwagę, że nie każdy pozycjoner wideł będzie pasował do każdego modelu wózka widłowego oraz nadawał się do konkretnych zastosowań. Dlatego ważne jest, aby przy wyborze pozycjonera skonsultować się z ekspertem, który pomoże dobrać odpowiednie części do wózka widłowego. Wybierając ten typ pozycjonera, warto uwzględnić nie tylko jego parametry techniczne, ale również długoterminowe potrzeby operacyjne i specyfikę środowiska pracy. Dobór odpowiedniego osprzętu do wózka widłowego wpływa na tempo pracy, jej jakość oraz bezpieczeństwo w magazynie.
Awaryjność i regeneracja siłowników hydraulicznych
W związku z dużym obciążeniem i intensywną eksploatacją siłowniki z czasem ulegają zużyciu. Jak każda awaria sprzętu, może mieć poważne skutki finansowe. Zazwyczaj awaria polega na uszkodzeniu wspomnianego tłoczyska lub nieszczelności cylindra, w wyniku czego wytwarzane ciśnienie nie jest na tyle silne, by zapewnić prawidłową pracę wózka widłowego. Należy regularnie dbać i konserwować sprzęt, by uniknąć awarii.
Proces regeneracji siłowników hydraulicznych polega na wnikliwej diagnozie i naprawie uszkodzonego elementu. Najczęściej będzie to łożysko, rury cylindra, a nawet cały tłok. Nasuwa się pytanie, czy bardziej ekonomiczna jest naprawa siłowników, czy ich wymiana? Tymczasowe i ciągłe awarie mogą mieć fatalne skutki dla portfela, jak również dla kondycji firmy, w przypadku kiedy działa ona na większą skalę. Jak przy większości usług serwisowych, w porównaniu do wymiany, nic nie zapewni trwalszego rozwiązania niż nowy siłownik. Podsumowując, regeneracja siłowników to wyjątkowo opłacalny sposób przywrócenia sprawności wózka.
