Każdy rolnik dążący do precyzyjnej uprawy ziemi poszukuje rozwiązań, które usprawnią pracę i zminimalizują błędy. W kontekście maszyn rolniczych, takich jak siewniki czy sadzarki, kluczowe znaczenie mają znaczniki śladów, które wyznaczają ścieżki przejazdów. Oryginalne rozwiązania często mają swoje wady, dlatego użytkownicy poszukują alternatywnych metod sterowania znacznikami, które byłyby szybsze, bardziej elastyczne i kompaktowe.
Problemy z tradycyjnymi rozwiązaniami i poszukiwanie alternatyw
Jednym z doświadczeń użytkownika jest modyfikacja siewnika Amazone D7 poprzez zastosowanie elektrycznych siłowników do znaczników. Siłowniki te charakteryzowały się skokiem 15 cm, zaprojektowanym do delikatnego unoszenia znacznika nad ziemię, a nie do jego pełnego podniesienia. Po przeprowadzonych testach polowych okazało się, że choć samo sterowanie działało "super", rozwiązanie miało znaczący minus - bardzo wolne działanie. Nawet zakupione siłowniki, które nie należały do najwolniejszych (prędkość ok. 14 mm/s), pod obciążeniem znacząco traciły na szybkości. Czas podnoszenia znacznika wynosił około 30 sekund, co było niedopuszczalne.
Ten problem dyskwalifikował obecne rozwiązanie, skłaniając do poszukiwania czegoś innego. Priorytetem było znalezienie alternatywy, która byłaby kompaktowa i niewielkich rozmiarów, a jednocześnie umożliwiała niezależne sterowanie każdym znacznikiem (podnoszenie obu jednocześnie). Oryginalne systemy często miały wadę polegającą na tym, że podniesienie jednego znacznika powodowało opuszczenie drugiego, co nie było pożądane.
Idealnym rozwiązaniem wydawał się być siłownik działający podobnie do tego od centralnego zamka w samochodzie, jednak znalezienie takiego z wymaganym 15 cm skokiem okazało się trudne. Podobnie, cewki elektromagnetyczne o takim skoku również nie były łatwo dostępne.
Analiza dostępnych technologii sterowania znacznikami
W dyskusji pojawiały się różne koncepcje sterowania znacznikami, analizowano ich zalety i wady:
1. Hydraulika
Rozwiązanie hydrauliczne było rozważane jako potencjalnie prostsze. Propozycja zakładała użycie dwóch małych siłowników, np. od zasuw rozsiewacza nawozów, z dodatkową sprężyną ściągającą (jeśli byłyby to siłowniki jednostronnego działania). Po podłączeniu do wyjść hydraulicznych ciągnika, mogłoby to rozwiązać problem. Jednakże, mimo potencjalnej prostoty, sterowanie elektryczne było postrzegane jako bardziej estetyczne i "lepiej wyglądające".
2. Pneumatyka
System pneumatyczny również był brany pod uwagę. Jednakże, do jego implementacji wymagane było dodatkowe sterowanie, którego użytkownik nie posiadał w standardowym wyposażeniu ciągnika (posiadał jedynie instalację hamulcową sterowaną pedałem). Wymagałoby to znacznych kombinacji i zastosowania dodatkowych zaworów, co w praktyce mogłoby okazać się bardziej skomplikowane niż rozwiązanie hydrauliczne.

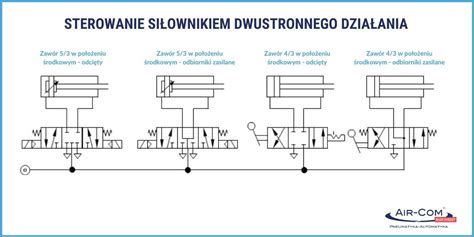

Pojawiły się pytania dotyczące działania elektrozaworów w systemach pneumatycznych, w szczególności kwestia spustu powietrza. W przypadku chęci opuszczenia znacznika, powietrze już znajdujące się w cylindrze siłownika musi znaleźć ujście. Rozwiązanie tego problemu polega na zastosowaniu odpowiednich elektrozaworów, które kierują powietrze do odpowiednich otworów w siłowniku dwustronnego działania, umożliwiając jego ruch w obu kierunkach.
3. Siłowniki elektryczne - nowsze podejścia
Zniechęcony wolnym działaniem pierwszych siłowników elektrycznych, użytkownik natrafił na oferty z Dalekiego Wschodu. Znalazł tam siłowniki elektryczne o skoku 150 mm, sile uciągu 150 N i zaskakująco wysokiej prędkości działania - 70 mm/s. Taki siłownik był w stanie wsunąć się w nieco ponad 2 sekundy. Pomimo początkowych sceptycyzmów, cena była bardzo atrakcyjna (173 zł za sztukę w porównaniu do 790 zł za identyczny model w Polsce). Zakupiono dwie sztuki.
Po otrzymaniu i przetestowaniu, okazało się, że siłowniki te faktycznie działają z deklarowaną szybkością. Siła potrzebna do podniesienia znacznika (56 N) była znacznie mniejsza niż możliwości siłownika, co zapewniało zapas mocy. Nawet pod obciążeniem prędkość spadła nieznacznie, a podniesienie znacznika zajmowało około 3,4 sekundy według stopera. Jest to wynik bardzo satysfakcjonujący w porównaniu do poprzednich 30 sekund.
Pojawiło się jednak nowe pytanie dotyczące tych szybkich siłowników elektrycznych: czy po podniesieniu znacznika i zatrzymaniu siłownika, będzie on w stanie utrzymać znacznik w górze, czy też będzie się on opuszczał? Istniała obawa o zbędne forsowanie siłownika lub konieczność zastosowania dodatkowej zapadki blokującej.

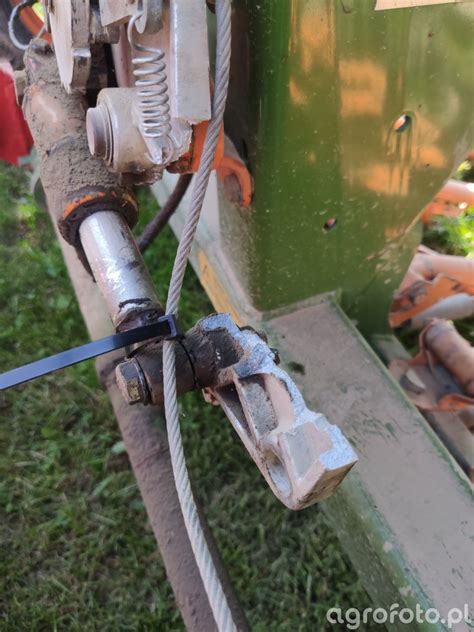

W przypadku montażu siłownika na sztywno ze znacznikiem, mógłby on dociskać. Jednakże, jeśli siłownik jest zamontowany do ramy siewnika, a połączenie ze znacznikiem odbywa się za pomocą linki lub łańcuszka, znacznik swobodnie opiera się na ziemi pod własnym ciężarem, a siłownik nie musi go dociskać. Takie rozwiązanie działało z wolnymi siłownikami elektrycznymi i prawdopodobnie będzie działać z nowymi, szybszymi modelami.
Dla zapewnienia stabilności i zapobiegania szarpaniu na nierównościach, zaleca się zastosowanie dodatkowych elementów, takich jak sprężyny (np. od pedału sprzęgła ciągnika Zetor), które zapewnią amortyzację.
Specyficzne komponenty i ich zastosowanie
W kontekście sterowania znacznikami śladów w siewnikach, sadzarkach ziemniaków i podobnych maszynach, często spotykane są specjalistyczne zawory hydrauliczne. Przykładem może być zawór stosowany do hydraulicznego sterowania znacznikami, który pozwala operatorowi na przełączanie pozycji znaczników z kabiny ciągnika. Takie zawory są przystosowane do współpracy z dwoma siłownikami dwustronnego działania.
Popularne rozwiązania obejmują zawory takie jak VDFS lub podobne, które umożliwiają podłączenie wszystkich czterech przewodów z siłowników dwustronnych do jednej jednostki sterującej. Przyłącza V1 i V2 są podłączane do linii zasilającej ciągnika (gniazda lub porty rozdzielacza), a strony A i B zaworu do odpowiednich portów C2 w siłownikach dwustronnego działania. Użycie takich zaworów zapewnia precyzyjne i niezawodne sterowanie hydraulicznymi siłownikami.
Wspomniano również o siłownikach zabezpieczenia hydraulicznego, stosowanych na przykład w pługach dłutowych (np. DARTA marki AMJ AGRO). Ich zadaniem jest ochrona elementów roboczych przed uszkodzeniem w przypadku napotkania przeszkód, takich jak kamienie czy korzenie, poprzez umożliwienie odchylenia tych elementów. Choć nie są bezpośrednio związane z funkcją podnoszenia znaczników, pokazują różnorodność zastosowań siłowników hydraulicznych w rolnictwie.
Sterownik siewnika. Ścieżki technologiczne. Pokaz działania.
Ostatecznie, wybór odpowiedniego rozwiązania zależy od specyficznych potrzeb, budżetu i możliwości technicznych danego gospodarstwa. Szybkie siłowniki elektryczne, mimo wyższej ceny, wydają się oferować najbardziej obiecujące połączenie szybkości, kompaktowości i niezależnego sterowania, rozwiązując główne problemy zgłaszane przez użytkowników.
