Skrzynie Biegów w Traktorkach Ogrodowych: Rodzaje, Działanie i Wybór

Stoisz przed wyborem traktorka ogrodowego i zastanawiasz się, która skrzynia biegów będzie dla Ciebie lepsza - hydrostatyczna czy manualna? Dla wielu użytkowników to kluczowy dylemat, który wpływa nie tylko na komfort koszenia, ale także na jego efektywność i trwałość sprzętu. Wybór odpowiedniego rodzaju skrzyni zależy przede wszystkim od układu Twojego ogrodu oraz stylu pracy, a także specyfiki maszyn, takich jak traktorki ogrodowe czy ciągniki rolnicze.

Podstawowe Rodzaje Skrzyń Biegów w Traktorkach Ogrodowych

Skrzynia Manualna (Mechaniczna)

Skrzynia manualna to klasyczne rozwiązanie stosowane w wielu traktorkach ogrodowych, szczególnie w modelach przeznaczonych do prostszych zadań i pracy na dużych, otwartych przestrzeniach. Jest to najczęściej spotykany typ przekładni w większości ciągników, mający przełożenia o stałych wartościach, które są wybierane przez operatora za pośrednictwem dźwigni zmiany biegów. Przełożenia są generowane dzięki współpracy zazębionych wzajemnie kół zębatych o różnej średnicy i liczbie zębów.

Traktorki ogrodowe ze skrzynią manualną oferują różne opcje biegów, które umożliwiają regulację prędkości jazdy i kierunek ruchu. Często spotykane są modele z prostszymi układami, takimi jak 4 biegi do przodu i 1 do tyłu, jak również bardziej rozbudowane konfiguracje. Użytkownik reguluje biegi za pomocą dźwigni lub pedału sprzęgła, co pozwala na precyzyjne manewrowanie traktorkiem do koszenia trawy i dostosowanie prędkości do warunków w terenie.

Zalety Skrzyni Manualnej:

• Niższy koszt zakupu i serwisowania: Konstrukcja skrzyni manualnej jest znacznie prostsza niż hydrostatycznej. Mniej elementów oznacza mniejsze ryzyko awarii, łatwiejszą naprawę oraz tańsze części zamienne.
• Większa trwałość i mniejsza podatność na awarie: To niezwykle duża korzyść dla użytkowników, którzy intensywnie korzystają z urządzenia podczas swojej pracy.
• Możliwość osiągnięcia wyższej prędkości jazdy: Skrzynie manualne często oferują kilka przełożeń, w tym biegi szybkie, które pozwalają na sprawne przemieszczenie się po dużych działkach lub między obszarami roboczymi.
• Większa kontrola nad przełożeniami: Dla doświadczonych użytkowników możliwość wyboru konkretnego biegu daje większą swobodę przy pracy w różnych warunkach.
• Dobra wydajność: Szczególnie na dużych, prostych powierzchniach.

Wady Skrzyni Manualnej:

• Konieczność ręcznej zmiany biegów: Może być to uciążliwe, zwłaszcza dla osób, które nie mają wprawy w obsłudze maszyn ogrodowych, prowadząc do niższego komfortu pracy.
• Mniej wygodne manewrowanie: W ciasnych miejscach lub na nieregularnym terenie.
• Wymagane większe umiejętności i doświadczenie: W obsłudze niż skrzynia hydrostatyczna.

Kwestie Konserwacji i Awarie Skrzyni Manualnej:

Należy być w pełni przeszkolonym z obsługi maszyny zanim zacznie się z nią pracować i przestrzegać zaleceń producenta w kwestii konserwacji. Problemy ze skrzynią biegów w starszych modelach traktorków, takie jak przerywanie czy szarpanie na poszczególnych biegach (np. na 3. biegu, a następnie na wszystkich), mogą świadczyć o zużyciu kluczy załączających biegi lub uszkodzeniu zębów kół zębatych. W przypadku takich problemów zaleca się demontaż, dokładne umycie i weryfikację wszystkich części skrzyni. Po rozbiórce i wyczyszczeniu całej skrzyni, należy użyć smaru do skrzyni kosiarki i nasmarować wszystkie pracujące łożyska i wałki.

Częścią manualnej przekładni może być także mechanizm Transmatic, spotykany np. w traktorkach MTD. Jest to skrzynia z dwoma kierunkami jazdy (przód i tył), połączona z wariatorem, który odpowiada za zmianę prędkości jazdy kosiarki. W takim układzie może być dostępnych nawet 7 biegów w przód i tył.

Skrzynia Hydrostatyczna

Skrzynia hydrostatyczna to nowoczesne rozwiązanie w traktorkach ogrodowych, które znacząco poprawia komfort pracy operatora. Działa na zasadzie przekładni hydraulicznej, w której moment obrotowy jest przenoszony za pomocą cieczy hydraulicznej, a nie klasycznych zębatek i przełożeń. Dzięki temu użytkownik ma możliwość płynnej regulacji prędkości jazdy bez konieczności zmiany biegów - wystarczy użycie jednego pedału lub dźwigni.

W skrzyni hydrostatycznej znajdują się dwie pompy oleju, które są jej głównym elementem. Pompa oleju tłoczy pod ciśnieniem olej do drugiej pompy (tzw. motoru), który pod wpływem przepływu oleju porusza mechanizmem różnicowym przenoszącym napęd na koła. Zwiększając prędkość jazdy, sprawiamy, że tłoki pompy olejowej zaczynają pracować szybciej i pompują olej pod większym ciśnieniem, natomiast drugim kanałem pod niskim ciśnieniem zwracany jest z powrotem olej do głównej pompy. Skrzynia hydrostatyczna traktorek kosiarka jest jednocześnie ich tylnymi mostami, co oznacza, że spełnia zadanie osi przejmującej część ciężaru pojazdu oraz przekazuje napęd na koła jezdne. Producentem napędów hydrostatycznych do kosiarek jest np. skrzynia Hydro-Gear lub Tuff-Torq.

Zalety Skrzyni Hydrostatycznej:

• Płynna i precyzyjna regulacja prędkości: Możesz dostosować tempo jazdy w czasie rzeczywistym, bez szarpania i przestojów. To ogromna zaleta podczas koszenia w zmiennych warunkach, np. w trawie o różnej wysokości.
• Łatwe manewrowanie: Skrzynia hydrostatyczna znakomicie sprawdza się w ogrodach z licznymi przeszkodami: drzewami, krzewami, rabatami, obrzeżami czy meandrującymi ścieżkami. Jest idealna do ciasnych przestrzeni.
• Brak konieczności zmiany biegów: Przekłada się to na mniejsze obciążenie fizyczne i psychiczne operatora, zwłaszcza podczas dłuższej pracy. Wygodna obsługa nawet dla początkujących.
• Lepsza kontrola z osprzętem: Przy pracy z pługiem, przyczepką czy glebogryzarką.
• Precyzja: Skrzynie hydrostatyczne są bardziej precyzyjne w porównaniu do skrzyń biegów manualnych, pozwalając na dokładniejsze manewrowanie traktorkiem.

Wady Skrzyni Hydrostatycznej:

• Wyższa cena zakupu: Są droższe w zakupie niż ich manualne odpowiedniki.
• Droższy serwis i ewentualne naprawy: Choć układ hydrauliczny jest trwały, wymaga odpowiedniego oleju, szczelności i konserwacji. Ewentualne awarie i serwis są zazwyczaj droższe niż w przypadku skrzyń manualnych.
• Minimalnie niższa efektywność: Na bardzo dużych, prostych terenach.

Kwestie Konserwacji i Awarie Skrzyni Hydrostatycznej:

Mało osób zdaje sobie sprawę, że skrzynia hydrostatyczna też jest podzespołem, o który należy dbać, a przynajmniej od czasu do czasu sprawdzać poziom oleju. Jeśli skrzynia hydrostatyczna wyje i zaczyna głośno pracować, lub po krótkim czasie pracy nie jedzie (lub nie jedzie po nagrzaniu), to należy w pierwszej kolejności sprawdzić stan poziomu oleju w przekładni. Wymagają większych nakładów finansowych na utrzymanie w porównaniu do skrzyń biegów manualnych. Jeśli ktoś ma smykałkę do grzebania i rozbierania, to może podjąć się samodzielnej naprawy skrzyni hydrostatycznej i zaoszczędzić parę złotych, lecz jest to zadanie wymagające precyzji i wiedzy.

Zaawansowane Rozwiązania Przekładni w Maszynach Rolniczych i Profesjonalnych

Specyficzne warunki pracy ciągników rolniczych i kompaktowych oraz maszyn komunalnych sprawiają, że ich skrzynie biegów doświadczają znacznych obciążeń. W tych maszynach znajdziemy bardziej złożone rozwiązania, mające na celu zwiększenie efektywności, komfortu i możliwości pracy pod obciążeniem.

Przekładnie Planetarne (Wzmacniacze Momentu)

Rozwiązanie problemu zmiany biegu pod obciążeniem - jak większość znanych dziś udogodnień - pochodziło od Forda. W Fordzie T zastosowano przekładnię planetarną (obiegową), której najważniejszą zaletą z racji budowy jest fakt, że nie trzeba rozłączać jej od silnika, aby dokonać zmiany przełożenia. Co więcej, przekładnia planetarna może być w pełni obciążona w czasie dokonywania zmiany biegu.

W uproszczeniu, przekładnia obiegowa składa się z czterech podstawowych elementów: kół zębatych (słonecznego, obiegowych zwanych satelitami oraz koronowego), jarzma, które stanowi element łączący satelity, obudowy oraz sprzęgieł i hamulców. Sprzężenie dwóch dowolnych elementów sprawia, że przełożenie całkowite wynosi jeden, a zatem moment obrotowy pozostanie niezmieniony. Natomiast zatrzymanie jednego z kół przekładni daje przełożenie różne od jedności, co umożliwia zwiększanie lub zmniejszanie momentu obrotowego. Przykładem może posłużyć Ursus 914, który został wyposażony właśnie we „wzmacniacz momentu” będący przekładnią planetarną o dwóch przełożeniach: 1 i 1,34.

Zalety Przekładni Planetarnych:

• Duża wytrzymałość: I zdolność do przenoszenia znacznych obciążeń, często stosowana jako zwolnica.
• Zwarta budowa: Mniejsze gabaryty przy dużych możliwościach.
• Mniejsze nagrzewanie się: Podczas pracy i mniejsza hałaśliwość.

Wady Przekładni Planetarnych:

• Wzrost stopnia komplikacji: Gdy zaczynamy zwiększać liczbę szeregów planetarnych, znacząco rośnie złożoność układu.
• Wymaga wyspecjalizowanej obsługi serwisowej: Szczególnie z uwagi na zużywające się powierzchnie cierne sprzęgieł i hamulców.
• Konieczność dbania o stan oleju: Aby zapobiec zużyciu elementów ciernych.

Skrzynie PowerShift (Automatyczne Stopniowe)

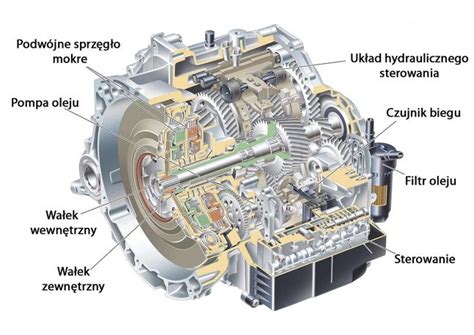

Przekładnia typu PowerShift to skrzynia stopniowa, sterowana automatycznie, której budowa jest odmienna od klasycznej manualnej, dzięki zastosowaniu dwóch sprzęgieł. Idea dwusprzęgłowych skrzyń biegów, choć znana od lat 30. XX wieku (Adolphe Kégresse), powróciła za sprawą koncernów motoryzacyjnych i trafiła do maszyn rolniczych nieco później, dzięki firmom takim jak Case IH i John Deere.

Zasada Działania Skrzyni PowerShift:

W skrzyni PowerShift, zamiast jednego wałka wejściowego, montuje się dwa dodatkowe wałki. Na jednym wałku znajdują się koła biegów nieparzystych, a na drugim parzystych. Pomiędzy nimi jest wałek wyjściowy z kołami, które przekazują moment dalej na koła ciągnika. Operator włącza biegi za pomocą przycisków. Komputer odpowiedzialny za sterowanie skrzynią przetwarza polecenie na rozkaz dla elektronicznie sterowanego rozdzielacza hydraulicznego, który ustawia suwaki tak, aby olej popłynął w dwa miejsca: do sprzęgła pierwszego szeregu (gdzie jest bieg pierwszy), po to by to sprzęgło rozłączyło wałki, i jednocześnie do drugiego sprzęgła (gdzie jest bieg drugi), aby to spięło wał pośredni z wałkiem wyjściowym. Przełączenie sprzęgieł następuje w czasie praktycznie niezauważalnym dla kierowcy, co skutkuje płynnym „przeskakiwaniem” z biegu pierwszego na drugi.

Komputer nie kończy pracy - automatycznie wysyła polecenie do rozdzielacza, żeby ten podał olej na siłownik odpowiedzialny za wybór przełożeń nieparzystych, aby został „przygotowany” bieg trzeci. Dzięki temu, w przypadku zmiany biegu z pierwszego na drugi, a następnie na trzeci, maszyna jest już "gotowa" na kolejne przełożenie, minimalizując przerwy w przekazywaniu mocy.

Zalety Skrzyni PowerShift:

• Płynna zmiana biegów pod obciążeniem: Brak przerw w przekazywaniu momentu obrotowego.
• Brak szarpnięć: Podczas zmiany biegów, co zwiększa komfort pracy.
• Optymalizacja zużycia paliwa: Dzięki precyzyjnemu doborowi przełożenia.
• Wysoki komfort operatora: Zmiana przełożeń odbywa się przyciskami lub dźwigienką.
• Możliwość połączenia z tempomatem i programatorem prędkości: Umożliwia automatyzację pracy.
• Zaawansowane funkcje: Możliwość zaprogramowania obrotów silnika, przy których maszyna sama zredukuje lub zwiększy bieg w zależności od obciążenia, zachowując ustawioną prędkość. System ten stanowi podstawę do automatyzacji nawrotu czy pełnej modernizacji do pracy zgodnie z założeniami rolnictwa precyzyjnego.

Wady Skrzyni PowerShift:

• Wyższa cena: Wynika z bardziej skomplikowanej konstrukcji.
• Wysokie koszty serwisu i napraw: Zwłaszcza wymiana eksploatacyjna pakietów sprzęgieł (dwa sprzęgła to podwójny wydatek).
• Wymaga specjalnych olejów: Droższych i w większej ilości niż w zwykłych przekładniach.
• Konieczność częstej wymiany oleju i filtrów: Oraz uszczelnień, aby uniknąć problemów związanych z zanieczyszczeniem oleju lub zużyciem uszczelek zaworów sterujących.
• Okresowa kalibracja: Konieczność wykonywania okresowej kalibracji przekładni (co ok. 1200 mth).
• Podatność na usterki elektroniki: Najsłabszym ogniwem mogą okazać się komputery sterujące pracą wszystkich elementów, przede wszystkim oprogramowanie.

Typy Skrzyń PowerShift:

Obecnie miano skrzyni PowerShift jednoznacznie wiąże się z systemami wielosprzęgłowymi. Skrzynie bazujące na szeregach planetarnych określane są jako wzmacniacze momentu. Istnieje również podział na full-powershift (pełen powershift) i semi-powershift (częściowy powershift).

• Full-powershift: Umożliwia przełączanie wszystkich dostępnych biegów bez użycia sprzęgła.
• Semi-powershift: Oznacza połączenie dwóch skrzyń: zwykłej manualnej oraz PowerShift. W takim układzie mamy kilka biegów włączanych przy pomocy pedału sprzęgła i dźwigni (starsze rozwiązania) lub za pomocą przycisku na dźwigni, który odpowiada za wysłanie sygnału do komputera, aby ten dokonał wysprzęglenia.

Jak Wybrać Odpowiednią Skrzynię Biegów do Traktorka Ogrodowego?

Wybór odpowiedniego rodzaju skrzyni zależy przede wszystkim od układu Twojego ogrodu oraz stylu pracy. Ciężko jednoznacznie odpowiedzieć na pytanie, jaka przekładnia będzie najbardziej odpowiadała, ponieważ wiele aspektów może wpływać na decyzję. Kosiarka hydrostatyczna czy manualna - obie mają swoje plusy i minusy.

Hydrostatyczna jest wygodna i teoretycznie bezobsługowa, ale za to przy ewentualnej awarii może okazać się droga w naprawie, na szczęście zdarza się to rzadko. Manualna ma wybór kilku przełożeń jazdy, co może być uciążliwe przy częstym zmienianiu biegów, a także mogą się wyrobić tryby i zębatki skrzyni. Jednak koszt ewentualnej naprawy nie będzie tak duży jak w przypadku hydrostatu.

Wniosek jest jasny: jeśli cenisz sobie wygodę i płynność pracy - wybierz hydrostat. Jest to dobry wybór dla osób, które cenią sobie łatwość obsługi. Jeśli natomiast planujesz intensywnie korzystać z traktorka, a także chcesz zminimalizować koszty utrzymania - manualna skrzynia biegów, często oferująca 4 biegi lub więcej, będzie lepszym rozwiązaniem.
