Skrzynie transportowe wywrotek: Kompleksowe informacje

Wywrotka to jeden z najpopularniejszych rodzajów zabudowy samochodów ciężarowych i dostawczych, charakteryzujący się obecnością ruchomej naczepy, którą można kontrolowanie przechylać. Głównym zadaniem wywrotek jest szybkie i bezpieczne opróżnianie przestrzeni ładunkowej poprzez kontrolowane przechylenie skrzyni. Choć zasada działania wywrotki wydaje się prosta, o jej niezawodności decyduje jakość wykonania i odpowiednie zastosowanie materiałów konstrukcyjnych. Pojazdy z taką zabudową służą do transportowania dużej ilości materiałów sypkich, a mechanizm wywrotki umożliwia ich szybki rozładunek.

Zasada działania i mechanizm wywrotki

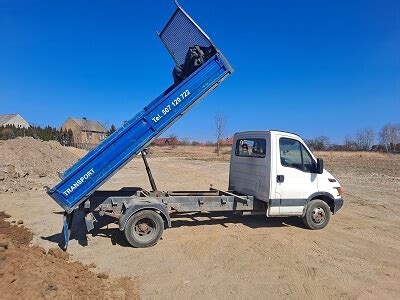

Cechą charakterystyczną zabudowy wywrotki jest przechylana platforma z burtami. Kierowca za pomocą układu może sterować jej pracą, w tym szybkością oraz kątem przechyłu, co zwiększa kontrolę nad całym procesem. W zależności od typu konstrukcji, wywrotka może przechylać się nawet na trzy strony - w lewo, w prawo i do tyłu. Podstawą działania tego typu zabudowy jest układ hydrauliczny wyposażony w siłownik teleskopowy. W nowoczesnych konstrukcjach stosuje się wydajne siłowniki hydrauliczne, zasilane elektryczną pompą POWERPACK lub układem PTO. Aby zapobiec przypadkowemu zsunięciu się towaru na kabinę kierowcy, stosuje się różne środki bezpieczeństwa, na przykład kratę zabezpieczającą.

Ruch wywrotki zapewnia para osi (przednia i tylna), napędzana wałami przegubowymi Cardana przez przekładnię i przemiennik hydrodynamiczny, który jest napędzany za pomocą silnika o zapłonie samoczynnym. Ciśnienie cieczy hydraulicznej w układzie urządzenia do opuszczania skrzyni ładunkowej oraz sterowanie hamulca zapewniają pompy hydrauliczne zębate. Sterowanie maszyną odbywa się za pomocą kierownicy z serwomechanizmem sterującym, a obracanie wywrotki jest zapewnione za pomocą przegubu. Hamulce robocze i pompa wtryskowa są sterowane za pomocą pary pedałów nożnych.

Zastosowanie wywrotek transportowych

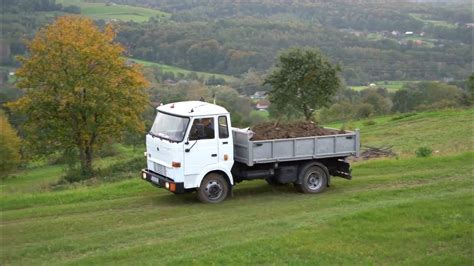

Zabudowy typu wywrotka najczęściej montowane są na samochodach dostawczych i ciężarowych. Ze względu na ładowność tych typów pojazdów, można nimi przewozić ciężkie ładunki bez obaw o bezpieczeństwo. Wywrotki są powszechnie wykorzystywane w wielu branżach:

• Branża budowlana: Do przewozu piachu, żwiru, gruzu, cementu, asfaltu oraz wielu innych surowców i materiałów.
• Górnictwo: Wywrotki kopalniane kołowe są przeznaczone do transportu i rozładunku skały podczas robót górniczych, ze szczególnym zastosowaniem w kopalniach podziemnych o niskim profilu, a także w dużych podziemnych eksploatacjach, włączając zakładanie, wydobywanie i drążenie tuneli w budownictwie.
• Rolnictwo: Umożliwiają łatwy transport i rozładunek płodów rolnych, nawozów czy ziemi.
• Usługi komunalne: Wchodzą w skład floty firm zajmujących się zbieraniem odpadów czy zarządzaniem zielenią miejską.
• Sprzedaż materiałów opałowych: Przydają się podmiotom prowadzącym sprzedaż węgla, pelletu czy ekogroszku.
• Firmy remontowe: Używają ich do przewozu gruzu z rozbiórki lub materiałów wykończeniowych.

Wywrotki są zdolne do pracy w bardzo trudnych warunkach, co czyni je niezastąpionymi w wielu sektorach przemysłu.

Pojemność i ładowność wywrotki: Kluczowe parametry

W świecie transportu i budownictwa ogromne znaczenie ma pojemność wywrotki, która decyduje o tym, ile materiału da się przewieźć za jednym razem. Przekłada się to na liczbę kursów, czas realizacji zlecenia i koszty transportu.

Czym jest pojemność wywrotki?

Pojemność wywrotki to objętość przestrzeni ładunkowej - czyli skrzyni, do której ładowany jest materiał. Najczęściej wyraża się ją w metrach sześciennych (m³). Ten zapis - pojemność wywrotki w m³ - to standard w branży budowlanej i logistycznej. Wartość ta mówi o tym, ile surowca zmieści się do środka, ale trzeba pamiętać, że nie każdy materiał ma tę samą gęstość. Przykładowo, do wywrotki o pojemności 5 m³ wejdzie około 8 ton piasku lub do 10 ton żwiru, w zależności od wilgotności i sposobu załadunku.

Różnica między pojemnością a ładownością

Pojemność wywrotki i jej ładowność to dwa zupełnie różne pojęcia, choć na pierwszy rzut oka mogą wydawać się synonimami. Pojemność wywrotki to objętość, jaką może pomieścić skrzynia ładunkowa, mierzona w metrach sześciennych. Jest to informacja o tym, ile przestrzeni fizycznie zmieści się w skrzyni.

Z kolei ładowność to maksymalna masa, jaką można bezpiecznie załadować na pojazd, wyrażana w tonach lub kilogramach. Producent wyznacza ją na podstawie konstrukcji wywrotki, zawieszenia, opon, ramy i układu hamulcowego. Przekroczenie ładowności to nie tylko ryzyko mandatów, ale też realne zagrożenie dla bezpieczeństwa. Profesjonalni użytkownicy, tacy jak firmy budowlane, zawsze patrzą na oba parametry.

Czynniki wpływające na pojemność

Pojemność wywrotki zależy od wielu czynników:

• Wielkość skrzyni ładunkowej: Im dłuższa, szersza i wyższa, tym większa pojemność.
• Kształt skrzyni i kąt nachylenia podłogi: Producenci stosują różne rozwiązania, od klasycznych prostokątnych przekrojów po bardziej ergonomiczne, lekko zaokrąglone formy.
• Wysokość burt: Często regulowana lub dostosowywana na zamówienie. Podwyższone burty zwiększają pojemność dla lekkich materiałów o dużej objętości (np. trociny, odpady zielone).
• Układ osi i dopuszczalna masa całkowita (DMC): Wywrotka musi mieć możliwość załadunku pod względem wagowym.
• Materiał wykonania skrzyni: Nowoczesne wywrotki często korzystają ze stali trudnościeralnych (np. HARDOX), które pozwalają uzyskać cieńsze ścianki przy zachowaniu wytrzymałości.

Standardowe przedziały pojemności

Na rynku spotyka się najczęściej kilka standardowych przedziałów pojemności wywrotek:

• Najmniejsze modele (od 2 do 4 m³): Wykorzystywane np. w miastach, przy niewielkich remontach. Są bardziej zwinne i łatwe do zaparkowania.
• Średniej wielkości wywrotki (od 6 do 10 m³): Popularne na typowych placach budów czy przy budowie domów jednorodzinnych.
• Największe maszyny (powyżej 20 m³): Wykorzystywane przy inwestycjach drogowych, kolejowych czy dużych robotach ziemnych.

Konstrukcja i unikalne rozwiązania w skrzyniach ładunkowych

Konstrukcja wywrotek składa się z wielu elementów, z których każdy ma znaczenie dla bezpieczeństwa i wygody użytkowania naczepy. Fundamentem każdej zabudowy typu wywrotka jest rama wykonana ze stali o podwyższonej wytrzymałości mechanicznej, spawana, a następnie poddawana cynkowaniu ogniowemu lub pokrywana lakierem przemysłowym. Skrzynia ładunkowa również musi sprostać dużym obciążeniom, dlatego jej podłoga powstaje z grubej, odpornej na ścieranie blachy, zabezpieczonej lakierowaniem wielowarstwowym.

Elementy konstrukcyjne i materiały

Podstawowe komponenty wykorzystywane przy budowie zabudowy typu wywrotka to:

• Słupki do wywrotek
• Okucia
• Zawiasy
• Zamki burt
• Uchwyty zamków
• Dźwignie otwierania
• Stalowe zamki zatrzaskowe
• Końcówki i łożyska kulowe do wywrotu
• Wsporniki
• Haki
• Płytki zawiasów
• Błotniki do naczep
• Kraty zabezpieczające

Burty często wykonane są z anodowanego aluminium, które nie tylko zwiększa trwałość konstrukcji, ale także ułatwia obsługę dzięki lekkości i wytrzymałości.

Specjalistyczne rozwiązania w skrzyniach ładunkowych

W odpowiedzi na trudne warunki pracy, takie jak te występujące w zacofanych obszarach Chin (mokre, zimne, z zamarzniętymi lub błotnistymi drogami), projektuje się pojazdy terenowe oraz skrzynie ładunkowe wywrotek o unikalnych parametrach, zwiększających efektywność transportu przemysłowego.

Unikalna skrzynia ładunkowa RHOCT

Unikalna skrzynia ładunkowa RHOCT jest przeznaczona do wydajnych wywrotek w terenie. Zwiększa efektywność transportu przemysłowego o 20%. Główne wymiary skrzyni ładunkowej to 5400x2350x1500mm, a całkowita objętość wynosi 19 m³. Tył skrzyni jest odwrócony, aby zapewnić dodatkową objętość ponad 2 m³, co daje całkowitą objętość ponad 21 m³.

• Szeroki przód skrzyni ładunkowej: Ma konstrukcję podobną do kapelusza, co zapewnia, że ładunek nie spadnie na kabinę lub w szczelinę z powodu bezwładności lub błędu operatora, chroniąc personel i układ napędowy pojazdu. Lekko skierowany ku górze przód zapewnia również większą amortyzację i opór podczas gwałtownego hamowania.
• Do góry obrócona tylna konstrukcja: Służy trzem celom:
  1. Zmniejszenie wzdłużnego wpływu bezwładności ładunku podczas transportu w wyniku przyspieszania i zwalniania.
  2. Zwiększenie kąta zejścia i poprawa przejezdności pojazdu.
  3. Zapobieganie utracie kontroli nad pojazdem z powodu szybkiego zrzutu.
• Boczna drabinka wspinaczkowa: Ułatwia personelowi budowlanemu szybkie wejście do skrzyni w celu wykonania powiązanych operacji.
• Unikalna struktura tylnych drzwi: Sprawia, że tylne drzwi i pojazd automatycznie tworzą kąt, gdy skrzynia ładunkowa jest podnoszona, znacznie poprawiając bezpieczeństwo i prędkość rozładunku. Po rozładunku tylne drzwi można automatycznie zablokować, opuszczając skrzynię ładunkową do pierwotnej pozycji, bez potrzeby wysiadania operatora z samochodu.
• Ogrzewanie i zapobieganie blokowaniu skrzyni ładunkowej: Dolna część płaskiej skrzyni ładunkowej została zaprojektowana ze specjalnym kanałem rurociągowym, w którym można zainstalować urządzenie grzewcze do zimnych obszarów, aby zapobiec przywieraniu ładunku i skrzyni z powodu oblodzenia. Jednocześnie można zainstalować wibrator skrzyni ładunkowej w celu czyszczenia zablokowanych towarów za pomocą wibracji o wysokiej częstotliwości.

Unikalny projekt całego pojazdu (RHOCT)

Podwozie może być wyposażone w opony 14.00R20 lub 16.00R20. Dzięki temu pojazd ma duży prześwit, a środek ciężkości jest niższy niż w konwencjonalnych wywrotkach.

Specjalistyczne modele wywrotek

Na rynku dostępne są różnorodne modele wywrotek, zaprojektowane z myślą o specyficznych warunkach i rodzajach transportowanych materiałów. Wywrotka tylnozsypowa jest ważnym wyposażeniem każdej większej firmy budowlanej lub transportowej obsługującej sektor budowlany.

Wywrotki zintegrowane budowlane (np. HP Vario Master, Square Master)

W ofercie wywrotek zintegrowanych budowlanych często spotyka się dwa modele:

• HP Vario Master: Wywrotka tylnozsypowa skonstruowana solidnie, aby wytrzymać najtrudniejsze warunki. Kubatura skrzyni wynosi od 16 do 20 m³. Posiada konfigurowalne błotniki osi tylnych, odboje neutralizujące zużycie elementów przy opuszczaniu skrzyni, fabrycznie montowane kliny, drabinkę na boku, automatycznie blokowaną tylną klapę, stabilizator nożycowy i podpory blokujące do interwencji serwisowej. Zaczep Hyfix blokuje skrzynię podczas jazdy bez ładunku. Ciśnienie robocze zestawu hydraulicznego podnośnika osiąga 250 barów.
• Square Master: Posiada kubaturę skrzyni od 14 do 24 m³. Rozszerza się ona ku tyłowi, dzięki czemu materiał nie blokuje się w trakcie wyładunku. Grubość ścian i podłogi gwarantuje długą służbę pojazdu.

Obie wywrotki przeznaczone są do transportu materiałów takich jak asfalt, piasek, żwir, kamień, węgiel czy ziemia. Posiadają koła zapasowe na wciągarce oraz konfigurowalne zderzaki tylne.

Wywrotki kopalniane (np. Master Mine, Scow End Master, Coal Master)

• Master Mine: Charakteryzuje się niezwykle solidną i wyważoną konstrukcją. Sprosta wyzwaniom transportu węgla dzięki większej pojemności i wzmocnionej tylnej klapie, blokowanej hakami wysuwanymi automatycznie. Ściany skrzyni wykonane są z jeszcze grubszej trudnościeralnej stali, a daszek kryje ponad połowę kabiny. Rama, na której znajduje się cała konstrukcja, przystosowana jest do pojazdów o dopuszczalnej masie całkowitej 60 ton. Posiada solidny zawias skrzyni, którego konstrukcja przewiduje ciężkie warunki ładunkowe i częstą eksploatację. Tylny zderzak jest w pełni konfigurowalny i przewiduje podpięcie przyczepy, a tylne lampy są zamontowane na gumowym uchwycie, redukującym wstrząsy.
• Scow End Master: Mniejsza pojemność, ale idealnie nadaje się do transportu materiału o dużych objętościach w ciężarze właściwym. Jest prostsza w budowie, ale wykonana z równie wytrzymałej trudnościeralnej stali HB450.
• Coal Master: To największa kubaturą wywrotka do transportu węgla.

Inne specjalistyczne modele

• Rigid Master PS_3W: Model budowlany o kubaturze 16 lub 20 m³. Posiada obrotnicę, co oznacza skrętną oś przednią. Zwiększa to zwrotność w ciasnej przestrzeni oraz zmniejsza zużycie paliwa i ogumienia przy większych przebiegach.
• Przyczepy budowlane: W razie potrzeby zwiększenia ładowności przy jednym transporcie, proponuje się przyczepy budowlane. Zabudowy są przystosowane do zaprzęgania przyczep, dzięki czemu przy jednym kursie możliwy jest transport dwukrotnie większej ilości kruszywa.

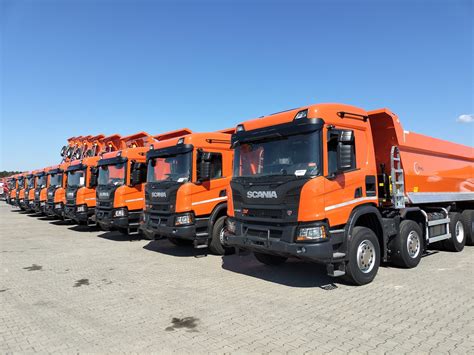

Wywrotki Scania

W wymagającym świecie budownictwa liczy się niezawodność, wytrzymałość i pełna gotowość do działania. Wywrotki Scania zostały stworzone do pracy tam, gdzie liczy się siła, trakcja i niezawodność. W wymagających warunkach budowlanych kluczowe są zdolność do ruszania z pełnym obciążeniem, pewne właściwości terenowe oraz moc układu napędowego. Dzięki modułowej budowie Scania możliwe jest precyzyjne dostosowanie masy pojazdu przy jednoczesnym zachowaniu optymalnych właściwości trakcyjnych i wytrzymałościowych. Dla operatorów i właścicieli flot liczy się trwałość, wysoka dyspozycyjność pojazdu oraz profesjonalne wsparcie posprzedażne.

Wybór odpowiedniej wywrotki

Wybór odpowiedniego pojazdu to nie tylko kwestia sprawdzenia, ile wywrotka ma pojemności czy jaka jest jej ładowność. Ważne jest przede wszystkim dopasowanie samochodu do specyfiki przewożonego materiału oraz warunków pracy.

Kryteria wyboru

• Rodzaj przewożonego materiału:
  • Dla lekkich materiałów o dużej objętości (np. trociny, kora drzewna) warto postawić na wywrotkę z większą pojemnością załadunkową i podwyższonymi burtami.
  • Dla ciężkich kruszyw (żwir, piasek, gruz) ładowność staje się priorytetem.
• Kształt i materiał skrzyni ładunkowej: Do przewozu materiałów sypkich o dużej ziarnistości dobrze sprawdzą się wywrotki ze skrzynią o gładkiej powierzchni i optymalnym kącie nachylenia, co ułatwia szybki i pełny rozładunek.
• Warunki pracy: Praca w terenie górzystym, błotnistym lub kamienistym wymaga mocniejszego zawieszenia, większej liczby osi i często napędu 4x4.

Dostępne są produkty do budowy i konserwacji wywrotek, pochodzące od uznanych producentów i wykonane z wysokiej jakości materiałów, co gwarantuje długoletnią, bezproblemową eksploatację. Przykładem jest oferta sklepu Nadkola.pl, oferującego szeroki wybór komponentów. Wybór odpowiednich rozwiązań od renomowanych producentów pozwala skompletować zestaw niezbędny do montażu oraz pakiet części zapasowych.

Firmy takie jak Imperium Truck Matysek oferują szeroki wybór pojazdów znanych i cenionych w branży marek o różnych parametrach technicznych, sprowadzanych z Niemiec, Francji, a także z rynku krajowego.
