Budowa ciągnika rolniczego to przemyślane połączenie inżynierii, praktyki oraz nowoczesnych technologii. Ten pojazd mechaniczny został zaprojektowany z myślą o współpracy z szerokim wachlarzem narzędzi - od rolniczych, przez leśne, aż po ogrodnicze. Każdy komponent pełni określoną funkcję, umożliwiając ciągnikowi wykonywanie ciężkich prac, takich jak orka, transport czy roboty ziemne - nawet w wyjątkowo trudnych warunkach terenowych.

Konstrukcja nośna ciągnika
Konstrukcja nośna ciągnika jest kluczowym aspektem, który definiuje jego właściwości eksploatacyjne, takie jak zwrotność czy wytrzymałość mechaniczną. Odpowiednie połączenie podzespołów ciągnika jest niezbędne do zapewnienia dużej sztywności i odporności na odkształcenia powodowane działaniem sił zewnętrznych, na przykład pochodzących od oporu roboczego zagregowanych maszyn.
Typy konstrukcji nośnych
W ciągnikach rolniczych wyróżnia się trzy główne typy konstrukcji nośnych:
- Konstrukcja samonośna
- Konstrukcja ramowa
- Konstrukcja przegubowa
Konstrukcja samonośna
W konstrukcji samonośnej poszczególne podzespoły, czyli silnik, skrzynia biegów, most napędowy, będąc ze sobą połączone, stanowią konstrukcję ciągnika. Na ogół to rozwiązanie konstrukcyjne występuje w tak zwanej odmianie klasycznej, gdzie silnik znajduje się z przodu, kabina w tylnej części ciągnika, a przednie koła mają mniejszą średnicę niż tylne. Ten układ konstrukcyjny był używany przez wiele lat i dotrwał do dziś. Główną jego zaletą jest uproszczona konstrukcja i mniejsze zapotrzebowanie na materiał na etapie produkcji. Bezpośrednie łączenie elementów ze sobą daje modułowość konstrukcji, czyli możliwość zamiennego stosowania poszczególnych odmian silnika, skrzyni biegów, mostu napędowego czy przedniej osi.
Wadą układu samonośnego jest ograniczona wytrzymałość mechaniczna konstrukcji. Na połączeniach podzespołów występują naprężenia powodowane oddziaływaniem sił zewnętrznych, co przy nagłym wzroście obciążenia może prowadzić do uszkodzenia elementów łącznych. Przykładem takiej sytuacji może być nagłe uderzenie kół przedniej osi o podłoże. Wówczas najsłabszym punktem w ciągnikach bezramowych okazuje się połączenie silnika z obudową sprzęgła, gdzie może dojść do zbyt dużych naprężeń, a w konsekwencji nawet rozerwania ciągnika na dwie części.
Istotną wadą ciągników bezramowych są również problemy przy pracach remontowych. Ograniczona sztywność i wytrzymałość konstrukcji bezramowej wymaga również racjonalnego balastowania oraz doboru ładowacza czołowego. Siły działające na balast czy ładowacz powinny rozkładać się na możliwie jak największym obszarze konstrukcji ciągnika, aby uniknąć spiętrzenia naprężeń i uszkodzeń mechanicznych.
Konstrukcja ramowa
W ciągnikach z konstrukcją ramową podzespoły montowane są do ramy, która stanowi element przenoszący obciążenia zewnętrzne. Rama ma najczęściej konstrukcję podłużnicową, w której funkcję głównych elementów nośnych pełnią dwie równoległe podłużnice połączone prostopadłymi poprzeczkami. W praktyce umożliwia to uzyskanie większej wytrzymałości mechanicznej i sztywności konstrukcji, co daje większe możliwości w zakresie obciążeń podczas prac polowych z dużymi maszynami oraz lepsze wykorzystanie ciągnika z ładowaczem czołowym.
Konstrukcja ramowa, dając większą wytrzymałość mechaniczną, zwiększa również bezpieczeństwo operatora, co jest szczególnie istotne w ruchu drogowym. Pewną zaletą konstrukcji ramowych jest też łatwiejsze przeprowadzenie czynności naprawczych. Wadami konstrukcji ramowych są większy stopień skomplikowania oraz wyższy koszt, ponieważ ramy muszą być wykonywane z wysokogatunkowych materiałów.

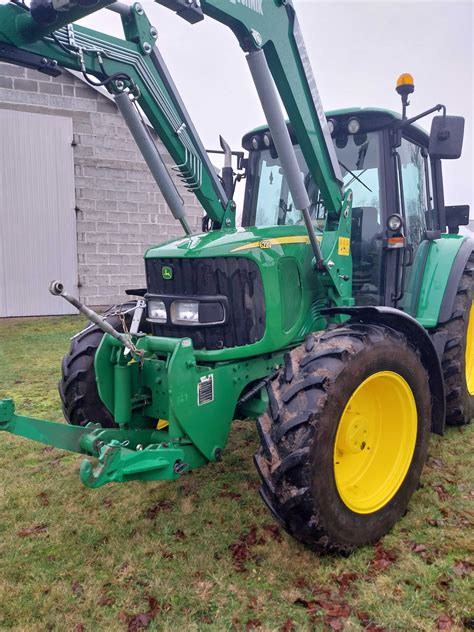

Firmą, która od wielu lat oferuje ciągniki na ramie, jest John Deere. Zastosowanie ramy nie wyklucza w tym przypadku modułowości konstrukcji i możliwości różnych jej konfiguracji. Przykładem może być seria 6M, która obejmuje ciągniki o mocach od 95 do 250 KM. Odrębną grupę ciągników na ramie stanowią te, w których obie osie są skrętne. Dodatkowo uzyskuje się w tym przypadku dużą zwrotność. Jednym z przykładów takiej konstrukcji są ciągniki JCB Fastrac serii 4000, które są jednymi z najszybszych produkowanych seryjnie ciągników. Ich konstrukcja bazuje na pełnej ramie, ale obie osie posiadają amortyzację, a kabina znajduje się między osiami, co pozwala na uzyskanie rozkładu masy przód/tył 50/50.
Innym przykładem ciągnika o konstrukcji ramowej z obiema osiami skrętnymi jest Claas Xerion 12. Ciągniki tej serii dysponują mocą maksymalną 585 lub 653 KM i bazują na dwupodłużnicowej ramie, z kabiną zamontowaną między osiami. Podobnie jak w przypadku Fastraców, umożliwia to rozkład masy rzędu 50/50, co zapewnia maksymalną przyczepność. Ciągniki Xerion 12 oferowane są z systemem czterech skrętnych gąsienic systemu Terra Trac, z możliwością zastąpienia ich kołami.

Konstrukcja przegubowa
Ciągniki przegubowe znacząco różnią się układem konstrukcyjnym od ciągników z klasycznym układem skrętu. Uzyskiwanie skrętu odbywa się tu poprzez łamanie ciągnika w przegubie, który zamontowany jest w środkowej części ciągnika - przegub łączy zatem przednią i tylną część ciągnika. Taka konstrukcja została wprowadzona głównie w celu uzyskania dużej zwrotności przy zachowaniu dużych wymiarów ciągnika. Przez wiele lat to właśnie ciągniki o największych mocach miały konstrukcję przegubową, czego przykładem jest słynny Big Bud 747. Obecnie ciągniki przegubowe są oferowane również w mniejszych zakresach mocy.

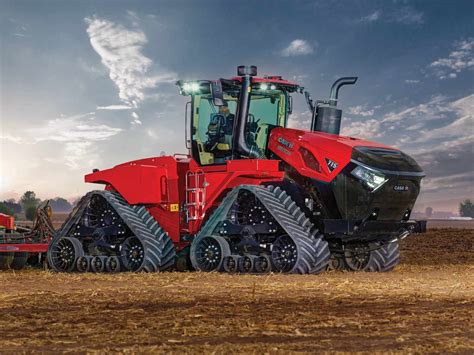

Jednym z najpopularniejszych przedstawicieli konstrukcji przegubowej jest produkowany przez firmę Case IH model Steiger (w wersji kołowej) oraz Quadtrack (w wersji gąsienicowej). Nazwa Steiger pochodzi od amerykańskiej firmy, która jako pierwsza wprowadziła do produkcji seryjnej ciągniki przegubowe o dużych mocach w latach 60. ubiegłego wieku. Współczesne wersje serii Steiger/Quadtrack dysponują mocami silników 475-715 KM i w zależności od zastosowanego silnika mogą być wyposażone w przekładnię stopniową lub bezstopniową. Umieszczenie kabiny po środku ciągnika zapewnia bardzo dobry rozkład masy, co jest szczególnie istotne w wersji gąsienicowej. Dzięki czterem równomiernie obciążonym gąsienicom uzyskać można bardzo dobre właściwości trakcyjne przy minimalnym ugniataniu gleby i zachowaniu bardzo dobrej zwrotności.
Inną firmą z dużym doświadczeniem w produkcji ciągników przegubowych jest kanadyjska firma Versatile, która oferuje gąsienicowe ciągniki Versatile DT (Deltatrack) z konstrukcją dwuramową, kabiną montowaną po środku i przegubem tuż za nią.
Konstrukcje przegubowe są również stosowane w ciągnikach mniejszych mocy, w tym w ciągnikach sadowniczych czy ogrodniczych, gdzie umożliwiają uzyskanie dużej zwrotności. Ciekawym rozwiązaniem w ciągnikach o mniejszych mocach jest przegubowy system kierowania dostępny w ciągnikach Valtra Direct w serii N. Ciągnik ten ma klasyczny układ konstrukcyjny, ale przed kabiną zamontowany jest przegub, co w połączeniu z klasycznym układem skrętu osi przedniej, pozwala na jednoczesną pracę obu układów skrętu i zmniejszenie promienia skrętu.

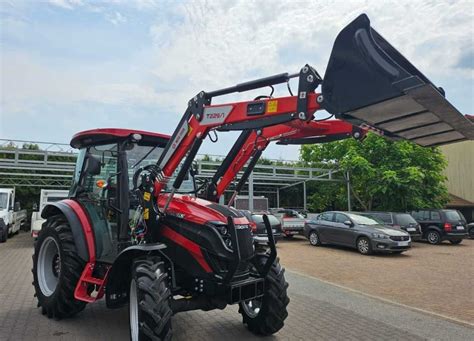

Główne komponenty ciągnika rolniczego
Ciągnik rolniczy to jedno z najważniejszych narzędzi codziennej pracy na roli. Jego konstrukcja opiera się na kilku kluczowych komponentach, które wspólnie tworzą wydajny i niezawodny mechanizm.
Silnik
Najważniejszym elementem ciągnika jest silnik - to on stanowi źródło mocy, które napędza wszystkie pozostałe układy. Od jego wydajności zależy, czy maszyna poradzi sobie z dużym obciążeniem i wymagającymi narzędziami. W rolnictwie dominują silniki Diesla, działające na zasadzie samozapłonu, które przekształcają energię chemiczną paliwa w energię mechaniczną, czyli siłę napędową maszyny.
Układ jezdny
Układ jezdny to fundament ruchu ciągnika. Obejmuje osie/mosty, koła i ogumienie, i decyduje o tym, jak maszyna poradzi sobie na różnych nawierzchniach. Może przyjmować formę kołową, gąsienicową lub półgąsienicową - w zależności od rodzaju podłoża. Wybór odpowiedniego mechanizmu jezdnego ma kluczowe znaczenie, wpływając na komfort operatora, wydajność pracy oraz bezpieczeństwo.
- Ciągniki kołowe są zdecydowanie najczęściej spotykanym i najbardziej uniwersalnym rozwiązaniem w rolnictwie, szczególnie w segmencie małych i średnich gospodarstw. Są szybkie, zwrotne i niezawodne zarówno w pracy polowej, jak i podczas jazdy po drogach publicznych.
- Ciągniki gąsienicowe to rozwiązanie specjalistyczne, stosowane głównie w dużych gospodarstwach i w bardzo trudnych warunkach terenowych, np. na silnie podmokłych polach. Dzięki dużej powierzchni styku z podłożem zapewniają wysoką przyczepność i ograniczają ugniatanie gleby, jednak wiążą się z wyższymi kosztami zakupu, eksploatacji i serwisowania.
- Ciągniki półgąsienicowe to rozwiązanie niszowe, łączące cechy układu kołowego i gąsienicowego. Stosowane są głównie w maszynach o dużej mocy, przeznaczonych do pracy w zmiennych i wymagających warunkach.
Masa ciągnika jest często niedocenianym parametrem, który może znacząco wpłynąć na efektywność pracy maszyny. Cięższe pojazdy oferują większą stabilność i lepszą przyczepność, szczególnie na pochyłościach i w trudnym terenie. Dlatego przy wyborze układu jezdnego należy uwzględnić nie tylko wagę ciągnika, ale również sposób jej rozkładu oraz planowane obciążenia.
Mechanizm przenoszący napęd
Mechanizm przenoszący napęd to kluczowy element, który łączy silnik z kołami i osprzętem roboczym. Jego główne zadanie to przekazywanie momentu obrotowego, czyli siły wprawiającej maszynę w ruch. Skrzynia biegów i sprzęgło to duet, który zapewnia operatorowi kontrolę nad prędkością i momentem obrotowym. Dzięki nim możliwe jest dostosowanie prędkości jazdy i siły uciągu do aktualnych warunków pracy.
Układ hydrauliczny
Układ hydrauliczny obsługuje dodatkowe narzędzia, takie jak podnośniki czy ładowacze czołowe. Energia przekazywana jest za pomocą cieczy pod ciśnieniem, co umożliwia płynne i precyzyjne sterowanie różnymi komponentami. Podnośnik hydrauliczny (TUZ) oraz trzypunktowy układ zawieszenia to elementy, które znacząco wpływają na komfort i jakość pracy w gospodarstwie, umożliwiając precyzyjne ustawienie narzędzi względem podłoża.
Jak działa sekcja pływająca. Zewnętrzny rozdzielacz hydrauliczny URSUS C-330 C-360 hydraulic valve
Kabina operatora
Kabina operatora to centrum dowodzenia, zaprojektowane z myślą o ergonomii, bezpieczeństwie i komforcie. Chroni operatora przed hałasem, kurzem i zmienną pogodą, a jednocześnie umożliwia intuicyjne sterowanie maszyną. Nowoczesne kabiny są wyposażone w klimatyzację i wentylację, regulowane siedzenia i intuicyjne panele sterowania. Bezpieczeństwo i komfort pracy w gospodarstwie rolnym to dziś standard, a nie luksus.
Systemy wspomagające i bezpieczeństwa
Do kluczowych systemów wspomagających należą układy hamulcowe i kierownicze - absolutna podstawa w zakresie kontroli nad maszyną, zwłaszcza w trudnych warunkach terenowych. Współczesne układy hamulcowe są projektowane z myślą o maksymalnej skuteczności i niezawodności. Układ elektryczny w ciągniku to centrum dowodzenia całej maszyny, zasila wszystkie kluczowe komponenty - od świateł i sygnałów ostrzegawczych, po nowoczesne czujniki i systemy wspomagające. Instalacja pneumatyczna to kluczowy element wspierający układ hamulcowy i inne systemy pomocnicze, zwiększając kontrolę nad maszyną.
Oznaczenia drogowe, takie jak charakterystyczny trójkąt ostrzegawczy, mają ogromne znaczenie dla bezpieczeństwa. Informuje on innych kierowców, że mają do czynienia z maszyną rolniczą poruszającą się po drogach publicznych.
Słupy stalowe w konstrukcjach ogólnych
Słupy stalowe są kręgosłupem współczesnej architektury, umożliwiając realizację najśmielszych wizji architektonicznych. W inżynierii konstrukcje stalowe, zwłaszcza słupy, odgrywają kluczową rolę w budownictwie przemysłowym, mieszkalnym i infrastrukturalnym.
Definicja i klasyfikacja
Słup stalowy to pionowy element konstrukcyjny, który przenosi obciążenia z górnych partii budynku na fundamenty. Mogą pracować pojedynczo - jako elementy wolnostojące - lub w układach ramowych, kratownicowych i mieszanych.
Klasyfikacja słupów stalowych jest zróżnicowana i zależy od wielu czynników:
- Kształt przekroju: prostokątny, kwadratowy, okrągły, dwuteowy, złożony z ceowników, kątowników lub skrzynkowy (np. profile HEA, HEB, HEM, HKS, rury okrągłe RO).
- Sposób powiązania ze strukturą budynku: słupy wolnostojące, kątowe, środkowe.
- Materiał: stal ocynkowana (odporna na korozję), stal nierdzewna (wytrzymałość i estetyka).
Współcześnie ze względów ekonomicznych chętnie stosuje się słupy zespolone stalowo-betonowe: z wkładkami stalowymi giętkimi (prętami zbrojeniowymi) lub wkładkami sztywnymi (profilami stalowymi).

Produkcja i właściwości
Proces produkcji słupów stalowych jest skomplikowany. Zaczyna się od wytworzenia odpowiedniej mieszanki metali, z której powstaje stal, a następnie za pomocą techniki walcowania na gorąco stal jest kształtowana w długie pręty, cięte na odpowiednie długości.
Kluczowe właściwości słupów stalowych to:
- Wytrzymałość na ściskanie: zdolność do przenoszenia dużych obciążeń bez deformacji.
- Odporność na korozję: szczególnie, gdy są odpowiednio zabezpieczone (np. poprzez ocynkowanie).
- Elastyczność: zdolność do wytrzymywania dużych naprężeń i obciążeń bez trwałych uszkodzeń.
- Łatwość montażu: przyspiesza i usprawnia proces budowy.
W mechanice konstrukcji słup definiuje się jako element prętowy pionowy, obciążony ściskaniem. W praktyce każdy rzeczywisty słup jest obciążony nie tylko ściskaniem, ale również zginaniem, a często słupy są pochyłe w sposób zamierzony. Interakcja ściskania i zginania jest sprężysta lub plastyczna, zależnie od klasy przekroju.

Zastosowanie słupów stalowych
Słupy stalowe znajdują zastosowanie w różnych dziedzinach budownictwa:
- Budownictwo mieszkaniowe i komercyjne: w konstrukcjach wielopiętrowych budynków, umożliwiając realizację nowoczesnych projektów z dużą ilością przestrzeni otwartej.
- Budownictwo infrastrukturalne: przy budowie mostów czy wiaduktów, ze względu na zdolność do przenoszenia ogromnych obciążeń.
- Budownictwo przemysłowe: w halach czy magazynach, ze względu na odporność na korozję, wysokie temperatury oraz łatwość montażu.
Kształtowanie i połączenia słupów stalowych

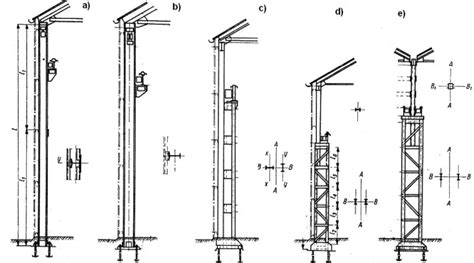

Gałęzie trzonu słupów złożonych mogą być łączone przewiązkami lub skratowaniem. Zaleca się, by liczba przewiązek była nieparzysta. Głowice słupów jednogałęziowych można kształtować w sposób z płytką centrującą lub bez, w zależności od wielkości obciążeń.
Wsporniki podsuwnicowe występują w miejscu połączenia części nad- z podsuwnicową słupa. Istnieje kilka rozwiązań konstrukcyjnych spełniających ten warunek, które zapewniają właściwe przenikanie elementów i użebrowanie poziome.

Połączenie słupów z fundamentem

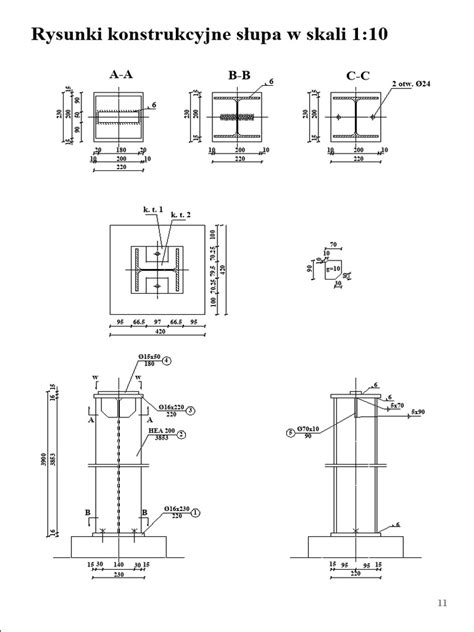

Przegubowe połączenie słupa z fundamentem przy małych i średnich obciążeniach realizuje się bez specjalnego centrowania reakcji. W przypadku znacznych reakcji lub konieczności „wymuszenia” przegubowej podpory stosuje się bardziej rozbudowane konstrukcje.
Utwierdzenie słupów stalowych, podobnie jak żelbetowych, często realizuje się za pomocą stóp kielichowych. Stopy słupów podsuwnicowych są stopami utwierdzonymi i można je konstruować w sposób zapewniający odpowiednie przenoszenie obciążeń.

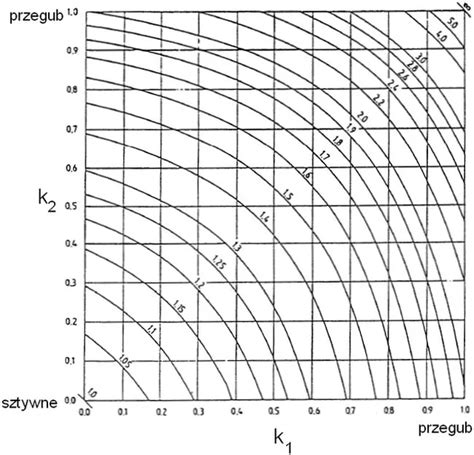

Wyboczenie i interakcja zginania oraz ściskania
Rozpatruje się dwie sytuacje: wyboczenie słupa w płaszczyźnie systemu i wyboczenie z płaszczyzny. Interakcja zjawisk wyboczenia, zwichrzenia i zginania jest w ogólności nieliniowa i sprzężona. Norma europejska [22] odchodzi od analizy pracy stopy w stanie sprężystym, a projektowanie stopy należy prowadzić w stanie granicznym (plastycznym), analizując mechanizm pracy.

Zakotwienie i mocowanie

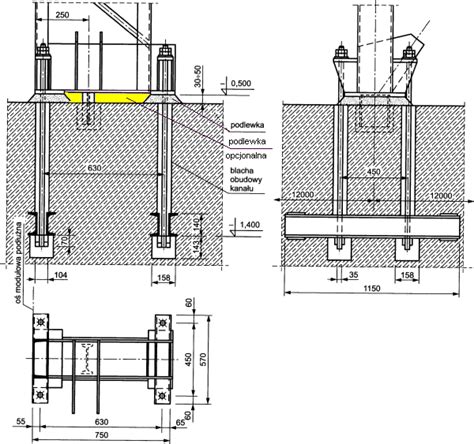

W przypadku zakotwienia podstawy słupa lub mniej obciążonych śrub w stopach utwierdzonych obecnie powszechnie stosuje się zakotwienie z kotew chemicznych (wklejanych), mechanicznych (rozporowych) lub wkręcanych. Śruby fajkowe przy małych i średnich siłach są kotwione w betonie na przyczepność, a przy większych siłach stosowane są profile kotwiące.
Trzon słupa wielogałęziowego o długości większej niż 5 m wymaga stosowania przepon w odległościach nie większych niż hp, które zabezpieczają kształt przekroju przed zniekształceniem.

Słupy w halach przemysłowych i magazynach

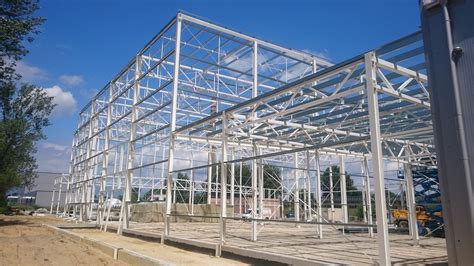

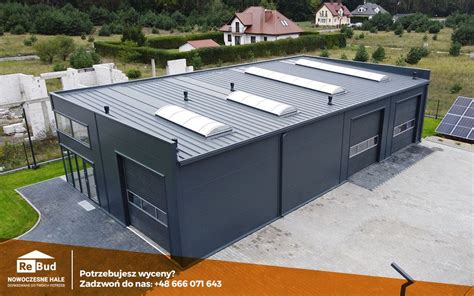

Słupy stalowe stanowią jeden z podstawowych komponentów układu konstrukcyjnego hali przemysłowej, magazynu, warsztatu czy obiektu wielkopowierzchniowego. Ich zadaniem jest przenoszenie obciążeń z dachu, stropów i innych elementów na fundamenty. Słupy stalowe stanowią oś konstrukcyjną hali, wokół której buduje się resztę obiektu.
Słupy muszą być sztywne, odporne na ugięcia i przemieszczenia, a jednocześnie precyzyjnie wykonane. W zależności od funkcji i lokalizacji, słupy można podzielić na kilka kategorii, w tym słupy nośne główne i słupy przyścienne. Układ słupów wpływa bezpośrednio na możliwość efektywnej zabudowy regałowej, organizacji stanowisk pracy, a także na rozmieszczenie instalacji technicznych.
Do produkcji słupów stosuje się zwykle stale konstrukcyjne o zróżnicowanej wytrzymałości, np. klasy S235, S275 czy S355. Wybór gatunku stali jest kompromisem między wymaganiami nośności, warunkami środowiskowymi a ekonomią inwestycji.

Jak działa sekcja pływająca. Zewnętrzny rozdzielacz hydrauliczny URSUS C-330 C-360 hydraulic valve
Zabezpieczenie antykorozyjne i przeciwpożarowe
Kluczowym zagadnieniem jest zabezpieczenie antykorozyjne słupów. W halach i magazynach najczęściej stosuje się systemy malarskie oparte na farbach epoksydowych i poliuretanowych. Alternatywą jest ocynkowanie ogniowe, które zapewnia bardzo dobrą ochronę w dłuższej perspektywie.
Odrębną kategorią zabezpieczeń jest ochrona przeciwpożarowa. Słupy stalowe w halach muszą uzyskać wymaganą klasę odporności ogniowej, co zwykle osiąga się poprzez zastosowanie farb pęczniejących, obudów ogniochronnych lub odpowiednio dobranych osłon.
Montaż i połączenia
Proces montażu słupów stalowych rozpoczyna się od przygotowania fundamentów, na których osadza się zestawy kotwiące. Montaż wymaga precyzji - słup musi być ustawiony w pionie, zakotwiony, a następnie trwale połączony z belkami poprzecznymi.
Sposób zakotwienia słupów w fundamentach oraz ich połączenie z konstrukcją dachu ma decydujące znaczenie dla stateczności całej hali. Połączenie słupa z ryglami dachowymi realizuje się jako śrubowe lub spawane, zależnie od założeń projektowych, klasy obiektu i przyjętej technologii montażu.
