Solenoid w Traktorku Ogrodowym: Podłączenie, Działanie i Rozwiązywanie Problemów

Solenoid, często nazywany również elektrowłącznikiem lub stycznikiem rozrusznika, to kluczowy element elektrycznego układu uruchamiania w wielu urządzeniach ogrodowych, takich jak traktorki-kosiarki czy kosiarki spalinowe z rozrusznikiem elektrycznym. Jego prawidłowe działanie jest niezbędne do uruchomienia silnika.

Czym jest solenoid i jaką pełni funkcję?

Solenoid jest podstawowym elementem traktorka wyposażonego w rozrusznik elektryczny. Jest on odpowiedzialny za przepływ prądu do rozrusznika podczas uruchamiania silnika. Działa w systemie zero-jedynkowym, co oznacza, że jego zadaniem jest uruchomienie, inicjowanie lub też kończenie danego procesu, najczęściej dostarczenia wysokiego prądu do rozrusznika. Solenoidy działają w różnych konfiguracjach oraz różnych ustawieniach, zawsze jednak w tym prostym schemacie.

W każdej kosiarce spalinowej, elektrycznej czy traktorku ogrodowym system elektryczny jest w mniejszym lub większym stopniu rozbudowany. Odpowiada on za określone funkcje w urządzeniu. W kosiarkach i traktorkach możemy spotkać elektryczne rozruszniki silnika, solenoidy (elektromagnesy), stacyjki, światła, różnego rodzaju czujniki, regulatory napięcia itp. To wszystko połączone jest ze sobą pośrednio lub bezpośrednio za pomocą wiązki kabli, które przesyłają sygnały elektryczne.

Solenoid a przekaźnik: kluczowe różnice

Często pojawia się pytanie, czy solenoid można zastąpić zwykłym przekaźnikiem. Niestety, przekaźnik nie będzie się nadawał do załączania rozrusznika. Choć pod względem budowy przekaźnik jest podobny do solenoidu, nie ma takiej możliwości, żeby zwykły przekaźnik wytrzymał tak wysokie natężenie prądu potrzebnego dla rozrusznika. Solenoid jest specjalnie zaprojektowany do przenoszenia dużych obciążeń prądowych, co jest kluczowe dla prawidłowego działania rozrusznika.

Typowe problemy z solenoidem i objawy awarii

Właściwie solenoid należy do tego rodzaju części, które w przypadku popsucia/zużycia zazwyczaj wymienia się na nowy. Jest on odpowiedzialny za przepływ prądu do rozrusznika podczas uruchamiania silnika. Typowe objawy awarii to:

• Traktorek nie odpala z kluczyka, mimo wymiany stacyjki i solenoidu.
• Odpala jedynie na zwarcie, co wskazuje na problem z obwodem sterowania solenoidu.
• Słychać jedynie kliknięcie stycznika, a prąd nie dociera do rozrusznika.
• Wilgoć jest częstym powodem źle reagującego solenoidu, zwłaszcza w niskich temperaturach.

Niestety, może się okazać, że czyszczenie stycznika poskutkuje tylko na krótką metę lub nie pomoże wcale. Nowy solenoid potrafi kosztować w granicach 115 zł, a jego żywotność może wynosić około roku, co skłania do poszukiwania alternatyw lub możliwości naprawy.

Możliwość naprawy solenoidu: studium przypadku

Mimo że element wydaje się być „nierozbieralny”, jednorazowego użytku, w pewnym przypadku przywrócenie do używalności stycznika traktorka-kosiarki jest możliwe. Poniżej przedstawiono propozycję naprawy na przykładzie włącznika magnetycznego dwuwejściowego z czterema przyłączeniami, silnik Briggs&Stratton, traktor MTD.

Krok po kroku: naprawa włącznika magnetycznego

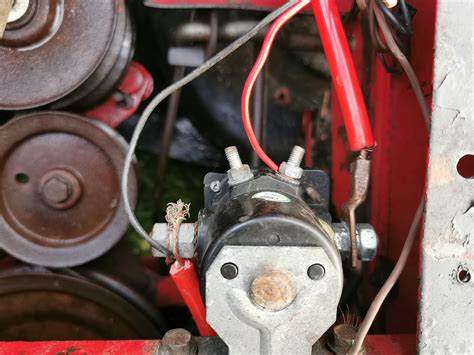

1. Lokalizacja solenoidu: Na początku należy zlokalizować solenoid w swoim traktorze. W omawianym modelu został umieszczony nad lewym tylnym kołem od wewnętrznej strony karoserii.
2. Demontaż: Szlifierką usuwa się końcówki czterech nitów i wybija je z korpusu przekaźnika. Ostrożnie rozbiera się elektromagnes na poszczególne części składowe.
3. Identyfikacja problemu: Przyczyną nieprawidłowego działania włącznika były zaśniedziałe, przypalone styki.
4. Czyszczenie: Dokładnie usuwa się zabrudzenia papierem ściernym i wkrętakiem.
5. Ponowny montaż: Składa się całość, pamiętając o odpowiednim ułożeniu uszczelki.
6. Zabezpieczenie: Aby zmniejszyć osadzanie nalotu na stykach, można dodatkowo obłożyć styki np. opaskami termokurczliwymi lub specjalnym silikonem, by chronić je przed wilgocią.
7. Testowanie: Po złożeniu montuje się włącznik w traktorze i sprawdza jego działanie.

Wymiana solenoidu: alternatywy i kompatybilność

Jeśli naprawa nie jest możliwa lub nie przynosi trwałych efektów, konieczna jest wymiana solenoidu na nowy. Wyszukując zamienniki, warto wpisać na popularnym portalu aukcyjnym w wyszukiwarce frazę: "elektrowłącznik traktorka". Ceny takich zamienników często wahają się w granicach 30-50 zł i, jak pokazuje doświadczenie, działają bez problemu.

Poniżej przedstawiono przykłady kompatybilności zamienników solenoidów z różnymi modelami traktorków i kosiarek:

• Zamiennik dla: kosiarki, traktorka Castel Garden TC102, TC122, XT165HD, XT200HD.
• Zamiennik dla: traktorków Alpina BT92, BT102; Castel Garden J92, TC102, TC122.
• Zamiennik dla: traktorka GGP TC102, TC122; Alpina BT102, BT122, One 102Y, One 122YH; Castel Garden XT140, XT165HD; Mountfield 1540H, 1840H.
• Zamiennik dla: Castel Garden F72, J92, TC102, TC122; Honda HF2113, HF2213, HF2315, HF2417; Stiga Estate, Tornado.
• Zamiennik dla: Alpina One 102YH; Castel Garden TC102, TC122; Stiga Estate od 2008 roku.
• Zamiennik dla: traktorków marki GGP z elektrosprzęgłem i załączaniem noży poprzez przycisk: Alpina BT84, BT92, BT98, BT102, BT108; Castel Garden XD, XG, XJ, XT, XX.
• Zamiennik dla: Castel Garden XT140HD, XT170HD, XT200HD; Iseki CM7216H, CM7220H; Stiga Estate 6102HW, Estate 6122HW, Etate 7122HWS, Esate Pro 20.

Podłączenie solenoidu: typowe wyzwania

Użytkownicy często napotykają problemy z podłączeniem solenoidu, zwłaszcza gdy kupują używany sprzęt bez podłączonej elektryki lub bez schematu. Przykładowo, użytkownicy traktorków MTD 13hp 125/96 czy MTD F 125 z silnikiem Briggs 12.5 hp zgłaszali problemy z podłączeniem przewodów po wymianie stacyjki i solenoidu, brakiem schematów oraz niejasnymi oznaczeniami (A, B, C, D) na elementach. Innym problemem jest sytuacja, gdy z alternatora wychodzą dwa kable (czerwony DC output i żółty prawdopodobnie prąd przemienny), a ładowanie akumulatora nie działa, mimo sprawnego rozrusznika i świateł.

Schematy podłączenia i rozwiązywanie problemów

W przypadku problemów z podłączeniem solenoidu kluczowe jest posiadanie schematu elektrycznego dla konkretnego modelu traktorka. W wielu przypadkach, aby poprawnie podłączyć solenoid, należy podłączyć przewód zielony oraz czarny. Czarny kabel jest zazwyczaj masą lub głównym zasilaniem, ale bez szczegółowego schematu trudno jest jednoznacznie określić jego dokładne miejsce podłączenia. Zaleca się konsultację z instrukcją obsługi lub poszukiwanie dedykowanych schematów dla danego modelu traktorka.

W przypadku braku schematu lub niepewności co do podłączenia, zawsze warto skonsultować się z doświadczonym mechanikiem lub poszukać wsparcia na specjalistycznych forach internetowych, gdzie użytkownicy często dzielą się swoimi doświadczeniami i rozwiązaniami.
