Sprawdzenie spalin w układzie chłodzenia Bobcat i innych maszyn

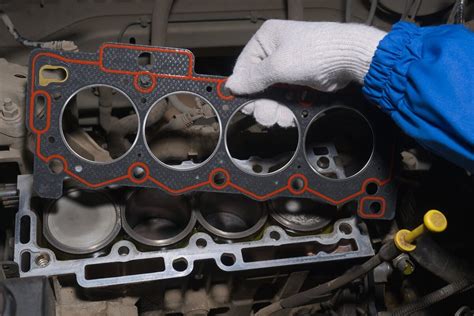

Diagnoza „uszkodzona uszczelka pod głowicą” często budzi największy niepokój ze względu na wysokie koszty naprawy. Aby zrozumieć powagę problemu, należy pamiętać, że uszczelka pod głowicą (UPG) jest niezwykle ważnym strażnikiem w sercu każdego silnika. Odpowiada za separację płynów, utrzymując olej silnikowy i płyn chłodniczy w ich dedykowanych kanałach, które biegną między blokiem a głowicą. Kiedy uszczelka zawodzi, bariery te pękają, co prowadzi do szeregu poważnych problemów.

Objawy uszkodzenia uszczelki pod głowicą (UPG)

Objawy awarii UPG bywają subtelne lub gwałtowne, ale rzadko pojawiają się wszystkie naraz. Ważne jest, aby zwracać uwagę na wszelkie niepokojące sygnały, które mogą świadczyć o problemie.

1. Zmiany w płynie chłodzącym i oleju silnikowym

• „Masło” pod korkiem oleju: Jeśli na korku wlewu oleju pojawi się gęsta, beżowa lub kawowa maź przypominająca majonez, to znak, że do oleju dostał się płyn chłodniczy. Niewielkie ilości takiej emulsji mogą pojawić się zimą podczas jazdy na krótkich dystansach, gdy silnik nie zdąży się w pełni rozgrzać, co nie zawsze musi oznaczać usterkę. Emulsja powstała z mieszania się oleju silnikowego z płynem chłodniczym.
• Olej w zbiorniczku wyrównawczym: Po otwarciu zbiorniczka płynu chłodzącego (tylko na zimnym silniku!) należy sprawdzić, czy na powierzchni płynu nie unoszą się tłuste, czarne plamy lub cała zawartość nie przypomina brudnej zupy. To wskazuje, że olej silnikowy przedostaje się do układu chłodzenia.
• Ubytek płynu chłodniczego: Jeśli regularnie kontrolujesz poziom płynu i ciągle musisz go uzupełniać, a pod samochodem nie ma żadnych plam, płyn może być spalany w cylindrach lub przedostawać się do oleju. W przypadku koparki Bobcat, użytkownik zgłaszał ubytek płynu (do 1,5 litra miesięcznie), bez widocznych wycieków czy dymienia z rury wydechowej.
• Brak powrotu płynu ze zbiorniczka: W przypadku sprawnego korka układu chłodzenia, przepompowywanie płynu chłodzącego do zbiornika wyrównawczego i niepowracanie po wystygnięciu do chłodnicy również jest objawem. Użytkownik doświadczył braku powrotu płynu ze zbiorniczka, ale płyn nie był wypluwany.

2. Problemy z pracą silnika i układem chłodzenia

• Nierówna praca silnika: Gdy płyn chłodniczy trafia do cylindra, zakłóca proces spalania, co może powodować wypadanie zapłonów, zwłaszcza po uruchomieniu zimnego silnika. Auto może szarpać, a obroty falować.
• Przegrzewanie się silnika: Gazy spalinowe pod wysokim ciśnieniem tworzą w układzie chłodzenia „korki powietrzne”, które blokują prawidłowy obieg płynu. Termostat może nie otwierać się poprawnie, a chłodnica nie oddawać ciepła. W efekcie wskazówka temperatury gwałtownie rośnie, szczególnie pod obciążeniem. Nierównomierne spadki i wzrosty temperatury płynu chłodzącego są również objawem.
• „Twarde” węże układu chłodzenia: Na pracującym, rozgrzanym silniku należy ścisnąć gruby, gumowy wąż idący do chłodnicy. Jeśli jest on bardzo twardy i nie można go w ogóle ścisnąć, może to świadczyć o nadciśnieniu w układzie.
• Bąbelki w zbiorniczku wyrównawczym: Przy otwartym zbiorniczku (ostrożnie!) i pracującym silniku, należy poprosić kogoś o lekkie dodanie gazu. Pojawiające się bąbelki mogą wskazywać na przedostawanie się spalin.
• Biały dym z rury wydechowej: Krótkotrwałe, białe dymienie na zimnym silniku (zwłaszcza w chłodne dni) to zazwyczaj para wodna. Jednak smród spalin z układu chłodzenia oraz biały dym z rury wydechowej po rannym uruchomieniu, o dużo gęstszej konsystencji niż para wodna i pojawiający się przy mocnym przyspieszaniu, może być objawem spalania płynu chłodzącego.
• Zaniki ogrzewania w kabinie: Gazy w układzie chłodzenia mogą zakłócać przepływ płynu do nagrzewnicy, powodując brak ogrzewania.

3. Inne obserwacje

• Wycieki na zewnątrz: Otwórz maskę i dokładnie obejrzyj silnik, skupiając się na miejscu łączenia głowicy z blokiem. Szukaj świeżych zapoceń lub wycieków oleju bądź płynu chłodniczego. Sprawdź stan węży gumowych i płynów w zbiorniczkach.
• Problem z korkiem chłodnicy/zbiorniczka: W przypadku Bobcat użytkownik zauważył, że stale kapie z przelewu, a wężyk pod koparką jest zawsze mokry. Sugerowano, że może to być nieszczelny korek chłodnicy, zwłaszcza jeśli dolna uszczelka ma wygnieciony rant. Korek musi utrzymywać odpowiednie ciśnienie w układzie; w przeciwnym razie układ chłodzenia działa niepoprawnie i może się zapowietrzać.

Test na obecność CO2 w układzie chłodzenia

Tester obecności CO2 w układzie chłodzenia jest najpewniejszą i najprostszą domową metodą diagnostyczną, wskazującą na nieszczelność uszczelki pod głowicą między cylindrem a kanałem wodnym. Produktem spalania jest dwutlenek węgla, który poprzez nieszczelność uszczelki przedostaje się do układu chłodzenia.

Przebieg testu

1. Przygotowanie: Upewnij się, że silnik jest rozgrzany do temperatury roboczej - termostat musi być otwarty, aby zapewnić pełny obieg płynu. Poziom płynu chłodniczego powinien być nieco poniżej maksimum. Próbę przeprowadza się na wygrzanym silniku, na wlewie od chłodnicy po uprzednim upuszczeniu płynu chłodzącego - tak, aby płyn chłodzący nie zmieszał się z płynem reaktywnym przyrządu. Należy zaślepić wężyk przelewowy do zbiorniczka wyrównawczego.
2. Bezpieczeństwo: ZACHOWAJ SZCZEGÓLNĄ OSTROŻNOŚĆ! Układ chłodzenia jest pod ciśnieniem. Odkręcaj korek zbiorniczka wyrównawczego lub chłodnicy bardzo powoli, używając grubej szmatki, aby uwolnić ciśnienie. Nigdy nie rób tego, gdy silnik jest przegrzany.
3. Montaż testera: Zestaw składa się zazwyczaj z rurki/komory i buteleczki z niebieskim płynem reakcyjnym. Wlej płyn do komory testera do oznaczonego poziomu.
4. Wykonanie testu: Uruchom silnik i pozostaw go na biegu jałowym na kilka minut. Obserwuj płyn reakcyjny. Możesz lekko zwiększyć obroty do ok. 3000 obr./min i kilkukrotnie przegazować. Po chwili przyciskamy gruszkę przyrządu i przepuszczamy kilkanaście razy gazy z układu chłodzenia przez ciecz reaktywną.

Interpretacja wyników

• Płyn pozostał niebieski: To dobra wiadomość, test nie wykazał obecności spalin. Jednak należy pamiętać, że test może być nieskuteczny przy małych przedmuchach.
• Płyn zmienił kolor na zielony lub żółty: To niestety potwierdzenie obecności spalin w układzie chłodzenia. Kolor żółty wskazuje na duży przeciek, natomiast zielony może sugerować niskie stężenie CO2. W silnikach benzynowych płyn często barwi się na zielono, a w dieslach na żółto.

Ograniczenia i uwagi

• Dwutlenek węgla w płynie: W płynie zawsze będzie rozpuszczone CO2, co może prowadzić do fałszywych odczytów. Użytkownik doświadczył bąbelkowania i zmiany koloru w testerze, pomimo braku innych objawów uszkodzenia UPG.
• Środki do płukania chłodnic: Test może kłamać w przypadku wcześniejszego płukania układu środkami do płukania chłodnic. Kwaśny odkamieniacz w reakcji z kamieniem kotłowym generuje duże ilości tlenku i dwutlenku węgla, co prowadzi do zafałszowania wyników. Zawsze należy się zastanowić, czy wynik jest prawdopodobny.
• Brak jednoznaczności: Tester może wskazać obecność CO2, ale nie zawsze oznacza to uszkodzoną uszczelkę. W jednym przypadku test z Vectry B 1.8 16V pokazał żółty płyn i bąbelkowanie, co potwierdziło uszkodzoną głowicę. Z kolei w Rav 4 2.0 D4D płyn nie zmienił koloru, ale również bąbelkował.

Kiedy domowe sposoby to za mało?

Gdy objawy są niejasne lub test CO2 nie daje jednoznacznej odpowiedzi, warto skorzystać z profesjonalnej diagnostyki.

1. Pomiar ciśnienia sprężania

Test ten polega na wykręceniu świec zapłonowych (lub wtryskiwaczy w dieslu) i wkręceniu w ich miejsce manometru. Pomiar ciśnienia w każdym cylindrze pozwala ocenić jego szczelność. Znaczący spadek ciśnienia na jednym cylindrze może wskazywać na problem z uszczelką.

2. Test szczelności układu chłodzenia

Mechanik używa specjalnej pompki z manometrem, którą podłącza do zbiorniczka wyrównawczego. Wytwarza w układzie ciśnienie (zazwyczaj ok. 1-1,5 bar) i obserwuje, czy nie spada. Stabilne ciśnienie oznacza szczelny układ.

3. Analizator spalin

Niektóre warsztaty dysponują analizatorami spalin, które mogą precyzyjniej wykryć obecność spalin w układzie chłodzenia. Niestety, dostępność tej metody jest ograniczona, a jej wiarygodność może być różna w zależności od doświadczenia mechanika.

Przyczyny uszkodzenia uszczelki pod głowicą

Uszczelka rzadko psuje się sama z siebie. Najczęstszymi przyczynami awarii są:

• Przegrzanie silnika: To wróg numer jeden. Wzrost temperatury powyżej normy powoduje rozszerzanie się metalowych elementów (głowicy i bloku) w różnym stopniu, co prowadzi do deformacji i utraty szczelności.
• Nieprawidłowy montaż: Wymiana uszczelki wymaga ogromnej precyzji, w tym odpowiedniego dokręcenia śrub głowicy. Błędy montażowe mogą prowadzić do szybkiej awarii nowej uszczelki.

Czy można jeździć z uszkodzoną uszczelką pod głowicą?

Odpowiedź jest krótka: nie. Jazda z uszkodzoną uszczelką pod głowicą to igranie z ogniem. Każdy kolejny kilometr zwiększa ryzyko katastrofalnej awarii. Mieszanie się oleju z płynem chłodniczym drastycznie pogarsza właściwości smarne, co prowadzi do zacierania się panewek i innych ruchomych części. W skrajnym przypadku, jeśli do cylindra dostanie się duża ilość płynu, może dojść do tzw. "hydraulicznego zablokowania silnika", co skutkuje jego całkowitym zniszczeniem.

Naprawa uszkodzonej uszczelki pod głowicą

Sama wymiana uszczelki nie wchodzi w grę, do tego trzeba doliczyć koszty związane z planowaniem głowicy (proces obróbki mechanicznej powierzchni głowicy, mający na celu jej idealne wyrównanie przed montażem nowej uszczelki), wymianą rozrządu, oleju, robocizną itd., zależnie od konkretnej sytuacji. Zanim kupisz samochód używany, zwróć uwagę, czy nie wykazuje on objawów zużycia uszczelki pod głowicą. Pomoże Ci to zaoszczędzić sporo pieniędzy.
