Sprzęgło Główne w Ciągniku Rolniczym: Kompletny Przewodnik

W sercu każdego ciągnika rolniczego bije układ napędowy, a jego nieodłącznym elementem jest sprzęgło. Ten komponent, często niedoceniany w codziennej eksploatacji, odgrywa fundamentalną rolę w przekazywaniu mocy z silnika na skrzynię biegów i, co szczególnie ważne w rolnictwie, na wał odbioru mocy (WOM). Dla właścicieli ciągników rolniczych, zrozumienie zasad działania, właściwego wyboru i konserwacji sprzęgła jest kluczowe dla zapewnienia płynnej pracy, uniknięcia kosztownych przestojów oraz bezpieczeństwa. Niniejszy przewodnik ma na celu dostarczenie kompleksowej wiedzy na temat sprzęgieł, ze szczególnym uwzględnieniem potrzeb i specyfiki ciągników rolniczych.

Czym jest sprzęgło i jak działa w ciągniku rolniczym?

Sprzęgło to mechanizm służący do chwilowego rozłączania i płynnego załączania napędu między silnikiem a skrzynią biegów. Zasada działania opiera się na tarciu. Tarcza sprzęgłowa, umieszczona między kołem zamachowym silnika a dociskiem sprzęgła, jest dociskana przez sprężyny docisku. Gdy sprzęgło jest załączone, tarcie między tymi elementami pozwala na przeniesienie momentu obrotowego.

Praca w rolnictwie stawia przed sprzęgłem szczególne wyzwania. Ciągniki rolnicze często pracują pod dużym obciążeniem, wykonując zadania takie jak orka, siew czy transport ciężkich ładunków. W takich warunkach sprzęgło musi być trwałe, odporne i niezawodne, aby zapewnić płynną pracę maszyny oraz bezpieczeństwo użytkowania w warunkach polowych.

Główne elementy sprzęgła i ich funkcje

Sprzęgło to zespół współpracujących części, których zadaniem jest chwilowe rozłączanie napędu. Główne elementy to tarcza sprzęgła, docisk sprzęgła, łożysko oporowe oraz układ uruchamiający - mechaniczny lub hydrauliczny.

• Tarcza sprzęgła: Jest to element cierny, który zapewnia kontakt między kołem zamachowym a dociskiem. Odpowiada za płynne przenoszenie momentu obrotowego. Przykładowo, tarcza sprzęgła 325 mm czy 350 mm to element, którego powierzchnia cierna ulega starciu przy każdym załączeniu lub rozłączeniu napędu. Można także spotkać tłumiki drgań skrętnych wbudowane w tarczę, które redukują wibracje przenoszone na układ napędowy.

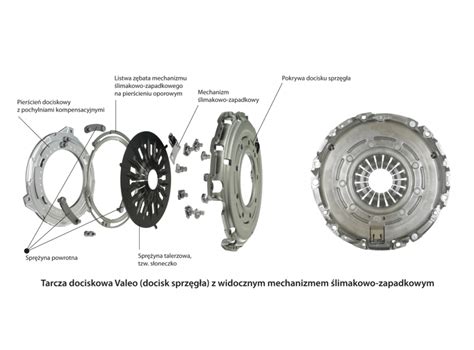

• Docisk sprzęgła: Generuje siłę nacisku i stabilizuje pracę tarczy. Jego prawidłowe działanie pozwala uniknąć poślizgów. Docisk, np. w wersji pojedynczej 350 mm, dociska tarczę do koła zamachowego. Składa się z obudowy, sprężyn (talerzowych lub śrubowych) oraz dźwigni dociskowych.
• Łożysko oporowe (wyciskowe): Umożliwia płynny ruch elementów, zmniejszając tarcie między dociskiem a dźwignią. Odpowiada za przekazanie siły z pedału sprzęgła na docisk, co powoduje rozłączenie napędu. Jest to element pracujący pod dużym obciążeniem i w wysokiej temperaturze, dlatego jego jakość ma bezpośredni wpływ na trwałość całego układu. Przykładem może być łożysko oporowe 65x102x26 mm.
• Pompki sprzęgła: W przypadku sprzęgieł z hydraulicznym wspomaganiem, nacisk pedału przekładany jest przez pompkę i siłownik.

Wszystkie komponenty muszą być idealnie dopasowane, ponieważ nawet niewielkie odchylenia mogą prowadzić do problemów z przenoszeniem napędu. Drobna usterka w jednym z tych podzespołów może skutkować poważnymi konsekwencjami, takimi jak awaria przekładni lub uszkodzenie wału napędowego.

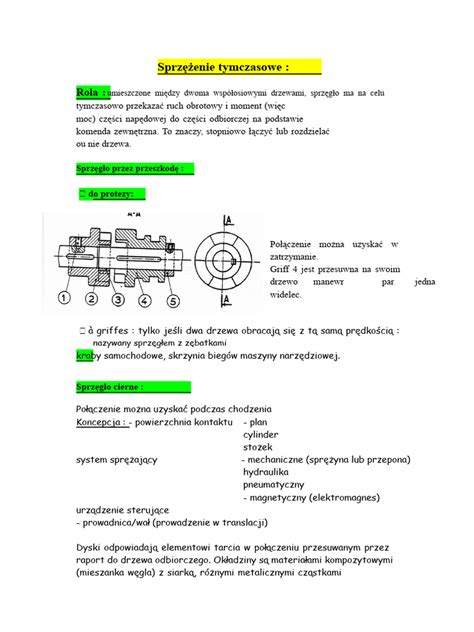

Rodzaje sprzęgieł w ciągnikach rolniczych

Rodzaje sprzęgieł w ciągnikach mają istotne znaczenie dla efektywności pracy maszyn rolniczych i komunalnych. W zależności od konstrukcji, wpływają one na sposób przenoszenia napędu oraz komfort obsługi. Znajomość podstawowych typów sprzęgieł pozwala lepiej dobrać maszynę do konkretnego zastosowania.

Sprzęgło jednotarczowe vs. wielotarczowe

• Sprzęgło jednotarczowe: To najprostszy typ sprzęgła, gdzie całe obciążenie odbierane jest tylko przez jedną tarczę sprzęgłową. Jedna tarcza musi również radzić sobie z całym ciepłem wytwarzanym podczas tarcia. Rozwiązanie to sprawdza się w maszynach, które działają pod ograniczonym obciążeniem i jest zwykle spotykane w tańszych konstrukcjach. Może współpracować z mechanicznym rewersem, jednak bezsprzęgłowa zmiana kierunku jazdy wymaga bardziej zaawansowanego sprzęgła.
• Sprzęgło wielotarczowe: Jest to rozwiązanie bardziej zaawansowane, stosowane tam, gdzie układ jezdny ciągnika z mechaniczną przekładnią został przystosowany do radzenia sobie z cięższymi pracami. Zalety sprzęgła wielotarczowego obejmują możliwość przeniesienia większych obciążeń, ponieważ liczne tarcze zwiększają powierzchnię cierną. Również ciepło jest odprowadzane w sposób bardziej wydajny, co przekłada się na większą wytrzymałość. Załączanie kolejnych przełożeń odbywa się w sposób gładki i pozbawiony szarpnięć.

Sprzęgło suche vs. mokre

Kolejnym podziałem jest sposób chłodzenia i smarowania:

• Sprzęgło suche: Pracuje bez zanurzenia w oleju, dzięki czemu jego konstrukcja jest prostsza i tańsza. Pozostaje jednak bardziej narażone na zużycie i uszkodzenie przez wysoką temperaturę, szczególnie w trudnych warunkach pracy. Są to najczęściej spotykane sprzęgła w ciągnikach rolniczych.
• Sprzęgło mokre: Pracuje w kąpieli olejowej, co poprawia jego trwałość i skuteczność chłodzenia. Dobre odprowadzanie ciepła zwiększa odporność na przegrzanie i żywotność. Jest częściej stosowane w nowoczesnych ciągnikach, zwłaszcza tych z rewersem bezsprzęgłowym lub przekładnią PowerShift, gdzie precyzyjne i płynne sterowanie momentem obrotowym jest niezbędne.

Sprzęgło jazdy i sprzęgło wałka odbioru mocy (WOM)

W wielu ciągnikach rolniczych, zwłaszcza starszego typu, stosuje się sprzęgła podwójne. W nowoczesnych ciągnikach wałek odbioru mocy (WOM) posiada oddzielne sprzęgło.

• Sprzęgło jazdy: Odpowiada za przekazywanie momentu obrotowego z silnika do skrzyni biegów i układu jezdnego. Jego naciśnięcie powoduje zatrzymanie ciągnika.
• Sprzęgło WOM: Służy do załączania i rozłączania wału odbioru mocy, który napędza zewnętrzne maszyny rolnicze (np. kosiarki, glebogryzarki). Niezależne sterowanie WOM jest kluczowe dla efektywnej i bezpiecznej pracy z różnymi agregatami, chroniąc mechanizm wałka, a tym samym cały ciągnik, przed nadmiernym obciążeniem.

Tego typu rozwiązania są szczególnie przydatne w precyzyjnych pracach rolniczych i komunalnych, gdzie mogą pojawić się bardzo duże obciążenia.

Wybór odpowiedniego sprzęgła i części zamiennych

Dobór odpowiednich elementów sprzęgła wymaga znajomości szczegółów technicznych danego modelu ciągnika. Kluczowe parametry to średnica tarczy, typ docisku, wersja skrzyni biegów oraz sposób sterowania (mechaniczny lub hydrauliczny). Przykładowo, tarcza 325 mm może występować w kilku wariantach - różniących się uzębieniem, otworem centralnym czy rodzajem okładziny, a docisk o średnicy 350 mm może mieć inne punkty mocowania w zależności od zastosowanej przekładni.

Kryteria wyboru sprzęgła

• Model i rok produkcji ciągnika: Podstawowa informacja, która determinuje kompatybilność części.
• Moc silnika: Sprzęgło musi być w stanie przenieść pełen moment obrotowy silnika.
• Rodzaj wykonywanych prac: Ciągnik używany głównie do lekkich prac polowych czy transportowych będzie miał inne wymagania niż ten eksploatowany w ciężkiej orce czy z wymagającymi maszynami WOM.
• Liczba tarcz: Jednotarczowe czy dwutarczowe?
• Typ sprzęgła: Suche czy mokre?

Zawsze zaleca się konsultację z ekspertem lub skorzystanie z katalogów części dopasowanych do numeru seryjnego maszyny, aby upewnić się co do prawidłowego doboru komponentów. Można też porównać elementy z dotychczas zamontowanymi.

Materiały cierne

• Materiały organiczne: Najczęściej spotykane, zapewniają płynne załączanie i dobrą modulację.
• Materiały ceramiczne/sintermetalowe: Oferują znacznie wyższą odporność na temperaturę i ścieranie, co przekłada się na dłuższą żywotność. Są idealne do ciężkich zastosowań i ciągników o dużej mocy.
• Kevlarowe: Oferują dobrą równowagę między trwałością a komfortem.

Oryginalne części vs. zamienniki

Wybór wysokiej jakości części zamiennych ma kluczowe znaczenie dla trwałości i niezawodności naprawionego sprzęgła. Na przykład, oryginalny zestaw sprzęgła (części New Holland, CNH) posiada idealne dopasowanie, wysoki standard jakości, precyzyjną konstrukcję i często ochronę gwarancyjną. Z kolei zamiennik może być tańszy, ale musi pochodzić od sprawdzonego producenta i być zgodny z numerem części - np. 5092796. Marki New Holland, Case, Ford oraz Fiat należą do grupy CNH i często mają wspólne części zamienne. Zestaw sprzęgła o numerze 5092796 stosowany jest w modelach New Holland seria TD: TD65D, TD75D, TD85D, TD95D oraz ciągnikach Case JX.

Unikanie przypadkowych zamienników to inwestycja w trwałość oraz bezpieczeństwo całego układu przeniesienia napędu. Jak ocenić jakość zamiennika? Sprawdź certyfikaty i normy (ISO, homologacje), opinie użytkowników oraz rekomendacje warsztatów. Kluczowe wskaźniki to materiał wykonania, tolerancje wymiarowe i procesy obróbki.

Objawy awarii i konserwacja sprzęgła

Wczesne rozpoznanie problemów ze sprzęgłem pozwala uniknąć poważniejszych awarii i kosztownych napraw. W ciągnikach najczęściej zużywają się elementy cierne i ruchome.

Typowe objawy zużycia i awarii

• Ślizganie się sprzęgła: Jest to najczęstszy objaw zużycia tarczy sprzęgłowej, która traci swoją skuteczność. Wskazówką do wymiany jest ślizganie się sprzęgła podczas jazdy oraz brak reakcji na dodanie gazu. Może być spowodowane zanieczyszczeniem tarczy sprzęgłowej olejem lub smarem, a skutki to utrata mocy, przegrzewanie się sprzęgła, a w konsekwencji całkowity brak napędu.
• Szarpanie przy ruszaniu: Może wskazywać na problemy z dociskiem sprzęgła, zwłaszcza jego sprężynami, lub nierównomierne zużycie tarczy.
• Trudności ze zmianą biegów: Sugerują niewłaściwe rozłączanie napędu, co może być wynikiem zużycia tarczy, docisku lub problemów z układem sterowania (linka, pompka).
• Charakterystyczny świst przy wciskaniu pedału: Często świadczy o zużyciu łożyska oporowego.

Wskazówki dotyczące użytkowania i konserwacji

Żywotność sprzęgła w dużej mierze zależy od sposobu jego użytkowania:

• Wciskaj pedał sprzęgła do końca: Upewnij się, że sprzęgło jest w pełni rozłączone przed zmianą biegów.
• Luz na pedale sprzęgła: Sprawdzaj regularnie wolny skok pedału sprzęgła. Zbyt mały luz oznacza ciągły nacisk na łożysko oporowe i częściowe ślizganie, zbyt duży - trudności z wysprzęgleniem.
• Stan linki/układu hydraulicznego: W przypadku sprzęgieł sterowanych linką, kontroluj jej stan, naciąg i smarowanie.
• Wymiana kompleksowa: Warto wymieniać komponenty sprzęgła kompleksowo (tarcza, docisk, łożysko), zwłaszcza przy poważnym demontażu, np. po rozpołowieniu ciągnika.

Regularna kontrola tych części pozwala uniknąć poważnych uszkodzeń przekładni i przestojów w pracy ciągnika.

Wymiana sprzęgła w ciągniku

Wymiana sprzęgła w ciągniku rolniczym to skomplikowany proces, wymagający specjalistycznych narzędzi i wiedzy. Brak odpowiednich narzędzi i doświadczenia może prowadzić do poważnych uszkodzeń innych elementów ciągnika, a nawet zagrożenia bezpieczeństwa.

Uporządkowane i odpowiednio przygotowane miejsce pracy to podstawa każdej skomplikowanej naprawy. Zazwyczaj, gdy już decydujemy się na wymianę sprzęgła, warto zainwestować w kompletny zestaw, aby uniknąć konieczności ponownego rozbierania ciągnika w niedalekiej przyszłości. Do wymiany sprzęgła często potrzebne są także takie elementy jak łożysko prowadzące wałka sprzęgłowego oraz elementy sterowania sprzęgłem.

Poprawny montaż jest równie ważny, co wybór wysokiej jakości części. Szczególną uwagę należy zwrócić na precyzyjne centrowanie tarczy sprzęgłowej oraz prawidłowe dokręcenie wszystkich śrub z odpowiednim momentem.

Sprzęgła hydrauliczne i układ hydrauliczny

W wielu nowoczesnych ciągnikach, a także w niektórych starszych modelach, sterowanie sprzęgłem odbywa się za pomocą układu hydraulicznego zamiast mechanicznego. Układ ten składa się z pompki sprzęgła, wysprzęglika (siłownika hydraulicznego) oraz przewodów. Taka konfiguracja zapewnia precyzyjną kontrolę, umożliwiając płynniejsze i dokładniejsze załączanie i rozłączanie, co jest kluczowe np. podczas manewrowania czy precyzyjnych prac polowych.

Układ hydrauliczny w ciągniku to złożony system, który zasila nie tylko wspomaganie sprzęgła, ale także podnośnik, układy kierownicze, hamulcowe oraz zewnętrzne wyjścia hydrauliczne do zasilania maszyn rolniczych. Pompy hydrauliczne odpowiadają za generowanie ciśnienia niezbędnego do prawidłowej pracy wszystkich siłowników i silników hydraulicznych. W ciągnikach rolniczych często spotyka się pompy tłoczkowe, cenione za wysoką wydajność i możliwość pracy pod dużym ciśnieniem. Filtry hydrauliczne chronią układ przed zanieczyszczeniami, które mogą prowadzić do uszkodzenia pomp, zaworów i siłowników. Regularna wymiana filtrów, zgodnie z harmonogramem konserwacji, jest absolutnie niezbędna dla utrzymania czystości oleju i długiej żywotności całego układu hydraulicznego.

Tabela porównawcza typów sprzęgieł

Często zadawane pytania (FAQ)

Jakie są główne rodzaje sprzęgieł w ciągnikach?

W ciągnikach wyróżniamy głównie sprzęgła jednotarczowe i wielotarczowe, które różnią się budową i przeznaczeniem, a także sprzęgła suche i mokre.

Czym charakteryzuje się sprzęgło jednotarczowe?

Sprzęgło jednotarczowe jest najprostszym rozwiązaniem, gdzie obciążenie przenoszone jest przez jedną tarczę sprzęgłową. Sprawdza się w tańszych konstrukcjach i przy mniejszych obciążeniach.

Jakie są zalety sprzęgła wielotarczowego?

Sprzęgło wielotarczowe pozwala na przenoszenie większych obciążeń dzięki wielu tarczom, co poprawia jego trwałość i efektywność w trudnych warunkach pracy, a załączanie przełożeń jest płynniejsze.

Jakie różnice są między sprzęgłem mokrym a suchym?

Sprzęgło suche nie jest zanurzone w oleju, co czyni je tańszym, ale mniej odpornym na wysokie temperatury i zużycie. Z kolei sprzęgło mokre pracuje w kąpieli olejowej, co poprawia jego trwałość, skuteczność chłodzenia i odporność na przegrzanie.

Co to jest oddzielne sprzęgło jazdy i sprzęgło WOM?

W nowoczesnych ciągnikach często wałek odbioru mocy (WOM) posiada oddzielne sprzęgło, co pozwala na niezależne załączanie i rozłączanie napędu kół oraz wałka odbioru mocy. Sprzęgło jazdy odpowiada za napęd układu jezdnego, a sprzęgło WOM za napęd maszyn zewnętrznych.

Sprzęgło w ciągniku rolniczym to więcej niż tylko mechanizm rozłączający napęd - to serce efektywności i niezawodności w ciężkiej pracy na roli. Prawidłowy wybór, odpowiedzialna eksploatacja oraz systematyczna konserwacja są fundamentem jego długiej i bezproblemowej pracy. Niezależnie od tego, czy zarządzasz flotą nowoczesnych maszyn, czy dbasz o starszego, sprawdzonego towarzysza pola, inwestycja w wysokiej jakości sprzęgło i jego odpowiednie utrzymanie zwróci się w postaci mniejszej liczby przestojów, niższych kosztów napraw i co najważniejsze, zwiększonej produktywności. Pamiętaj, że w przypadku awarii lub wątpliwości zawsze warto polegać na wiedzy specjalistów i sprawdzać dostępne części zamienne u zaufanych dostawców.
