Komatsu to renomowany producent maszyn budowlanych, górniczych i wózków widłowych, a nie samochodów osobowych. W związku z tym, sprzęgła Komatsu są zaprojektowane do pracy w trudnych warunkach, charakteryzując się wysoką wytrzymałością i niezawodnością. Ich zastosowanie koncentruje się w maszynach wymagających przenoszenia dużych momentów obrotowych i precyzyjnego sterowania mocą. Niniejszy artykuł omawia rodzaje sprzęgieł, ich konserwację oraz typowe problemy w maszynach Komatsu i podobnych pojazdach specjalistycznych.
Rodzaje sprzęgieł w maszynach Komatsu i wózkach widłowych
W maszynach Komatsu oraz innych pojazdach specjalistycznych, takich jak wózki widłowe, stosuje się różne typy sprzęgieł, w zależności od konstrukcji układu napędowego i przeznaczenia maszyny.

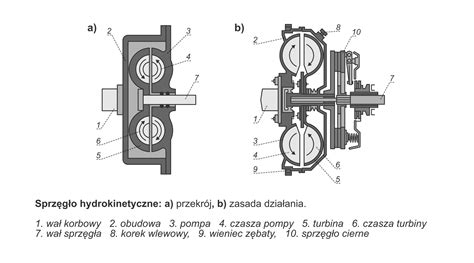

Sprzęgła hydrokinetyczne (zmienniki momentu)
Sprzęgła hydrokinetyczne, często nazywane zmiennikami momentu, są konstrukcjami bezobsługowymi. Jedyny wpływ na ich działanie użytkownik ma poprzez zmianę ich prędkości obrotowej, czyli de facto zmianę obrotów silnika. Hydrokinetyki są stosowane w skrzyniach automatycznych i maszynach budowlanych, takich jak koparki czy wózki widłowe. W takim sprzęgle powinien być wkręcony korek; należy go odkręcić i sprawdzić, czy otwór nie jest zakitowany opiłkami aluminium. Sprawdzenie poziomu i koloru oleju jest kluczowe. Niektóre wózki widłowe, np. GPW 2510E z silnikiem Perkins, posiadają zmiennik momentu i automatyczną skrzynię biegów. Pojawia się pytanie, czy sprzęgło hydrokinetyczne jest zasilane olejem automatycznie ze skrzyni, czy trzeba wlewać do niego olej samemu. Często w obudowie hydrokinetyka znajdują się korki spustowy i wlewowy. W wózkach widłowych Toyota, Linde, czy Balkancar istotne jest również ustalenie, gdzie znajdują się śruby mocujące sprzęgło hydrokinetyczne.
Sprzęgła mechaniczne i wielopłytkowe cierne
W niektórych konfiguracjach maszyn, zwłaszcza w starszych modelach wózków widłowych lub pojazdach z manualnymi skrzyniami biegów, spotyka się sprzęgła mechaniczne. Przykładem jest wózek widłowy z mechaniczną skrzynią 2+2 oraz klasycznym sprzęgłem, uzupełnionym o hydrokinetyk. Ponadto, w przekładniach automatycznych, jak w przypadku wózka GPW 2510E, mogą być stosowane sterowane hydraulicznie sprzęgła wielopłytkowe cierne. Tarcze w takim sprzęgle są ściskane olejem pod ciśnieniem. Wózki widłowe często posiadają sprzęgło sterowane pompą hydrauliczną, co pozwala na bardziej płynne działanie. Pompa hydrauliczna zasilana jest od koła pasowego wału korbowego silnika poprzez sprzęgło wykonane z kwadratowej plastikowej płytki.
Konserwacja i diagnostyka układów sprzęgłowych
Regularna konserwacja i szybka diagnostyka są kluczowe dla niezawodnej pracy sprzęgieł w maszynach specjalistycznych.
Poziom i jakość oleju
Fundamentalnym elementem konserwacji jest kontrola poziomu i jakości oleju. Należy sprawdzić stan oleju na uruchomionym silniku. Ważna jest także jakość oleju: jego kolor i zapach - czy nie czuć spalenizny. Nieprawidłowy poziom lub zużyty olej mogą prowadzić do poważnych uszkodzeń. Przykładem jest wózek widłowy Komatsu FD 30 z 1980 roku, który stał nieużywany przez kilka lat i po uruchomieniu miał problem z jazdą. Sprawdzenie stanu oleju w sprzęgle hydrokinetycznym jest w takiej sytuacji jednym z pierwszych kroków.
Filtry oleju

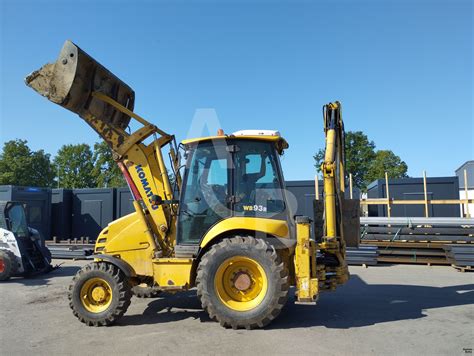

Czystość filtra oleju ma bezpośredni wpływ na pracę układu sprzęgłowego i hydraulicznego. Konieczne jest regularne sprawdzanie stanu czystości filtra oleju. Właściciele maszyn Komatsu, np. modelu WB93R, często poszukują informacji na temat lokalizacji filtrów, co podkreśla ich znaczenie w obsłudze maszyny.
Typy olejów i środki smarne
Komatsu, podobnie jak wielu innych producentów, stosuje specyficzne oleje dla swoich maszyn. Firma korzysta z produktów Shella, a w Polsce z FUCHSa. Od dawna w hydraulice stosowany jest ten sam olej co w maszynach CAT, czyli UTTO TO4 SAE 10W. Należy pamiętać, że problem z zastosowaniem półsyntetycznego oleju polega na ryzyku, że może on wejść w reakcję z dotychczas stosowanym olejem mineralnym, co nie jest dobre dla elementów układu. Lepkość zimowa jest taka sama jak zwykłego oleju, więc nie ma sensu kombinować - mineralny czy syntetyczny olej SAE 10W działa skutecznie do -40°C, co jest zgodne z tabelą środków smarnych.
Typowe problemy i diagnostyka
Problemy ze sprzęgłem mogą objawiać się na różne sposoby:
- "Abnormal noise" (nietypowe hałasy): Mogą wskazywać na problemy ze sprzęgłem lub skrzynią biegów.
- Problemy z jazdą: Jeśli maszyna ma problem z jazdą, ale reszta działa bez zarzutu, warto skupić się na układzie napędowym.
- Szarpnięcia i nierówna jazda: Przykładem jest wózek widłowy Fenwick H16, który jadąc do tyłu ma miękki start i delikatnie się zatrzymuje, ale do przodu rusza z mocnym szarpaniem i tak samo zatrzymuje się. Podobne symptomy mogą występować, gdy skrzynia jest ciepła - zaczyna bardzo powoli ruszać do przodu, a dopiero po większej ilości obrotów następuje nagłe szarpnięcie i pojazd jedzie.
W przypadku wózków widłowych z indywidualnym sprzęgłem dla każdego koła, jak w niektórych automatycznych skrzyniach, powinien być tam obieg oleju hydrauliki/napędu.
Objawy uszkodzonego cylindra głównego sprzęgła (typowe objawy)
Specyfika układów hydraulicznych i ich rola
W wielu maszynach specjalistycznych, w tym wózkach widłowych, układy hydrauliczne odgrywają kluczową rolę w sterowaniu sprzęgłami i ogólną pracą maszyny. Rozdzielacze hydrauliczne, takie jak 2RBS-16, często pochodzą z wózków widłowych. Pompa hydrauliczna może być również z wózka z silnikiem C330 i połączona ze sprzęgłem łączącym z kołem pasowym. Istnieją również modyfikacje, gdzie w bułgarskim wózku widłowym montowano radziecki silnik od MTZ, w którym pompa hydrauliczna jest napędzana od koła pasowego na wale korbowym za pomocą zazębienia.
Rozwiązania dla komfortu operatora
W przypadku problemów z siłą nacisku na pedał sprzęgła, zwłaszcza w maszynach obsługiwanych przez długi czas, rozważane są rozwiązania poprawiające komfort operatora. Może to być wspomaganie sprzęgła lub inne modyfikacje mające na celu zmniejszenie siły potrzebnej do jego wciśnięcia.
Części zamienne i dorabianie elementów
W przypadku rzadziej spotykanych maszyn lub starszych modeli, dostępność oryginalnych części zamiennych może być ograniczona. W takich sytuacjach praktykowane jest dorabianie elementów sprzęgłowych, uszczelnień czy oringów. Bardzo dobry ślusarz jest w stanie wykonać i zgrać różne wałki sprzęgłowe, tarcze i inne komponenty, często z powodzeniem, jak w przypadku siłownika sprzęgła, który po dorobieniu działał przez wiele lat.
