Sprzęgło elektromagnetyczne to kluczowy element układu napędu zespołu tnącego, stosowany w traktorkach ogrodowych, w tym w modelach John Deere. Odpowiada ono za precyzyjne załączanie i rozłączanie napędu noży tnących poprzez sterowanie elektromagnetyczne. Jego konstrukcja umożliwia efektywne przeniesienie momentu obrotowego z wału silnika na pasek napędowy agregatu koszącego.
Czym Jest Sprzęgło Elektromagnetyczne i Jak Działa?
Sprzęgło to mechanizm stosowany w pojazdach do łączenia i rozłączania konkretnych wałów w celu przekazania momentu obrotowego. Służy ono do połączenia dwóch niezależnie obrotowo osadzonych wałów: czynnego (napędowego) i biernego (napędzanego), w celu przeniesienia napędu obrotowego.
Sprzęgło elektromagnetyczne przenosi napęd dzięki oddziaływaniu pola magnetycznego, powodującego zaciśnięcie tarczy ciernej lub stężenie proszku lub pasty ferromagnetycznej, znajdujących się pomiędzy elementami napędzającymi i napędzanymi. Ten system jest stosowany w traktorkach od dawna, bardzo często jest zestawiany z napędami hydrostatycznymi oraz w przypadku, gdy uruchamianie kosiska odbywa się elektrycznie poprzez przycisk.

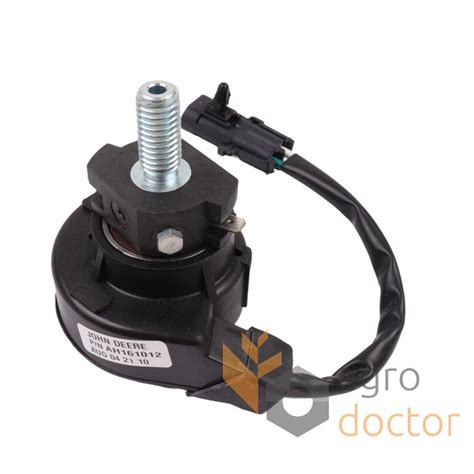

Sprzęgło Elektromagnetyczne John Deere LA X100 D100 - Specyfikacja i Kompatybilność
Opisywane sprzęgło elektromagnetyczne przeznaczone jest do traktorków kosiarek serii John Deere LA X100 D100. Poniżej przedstawiono jego szczegółową specyfikację techniczną oraz listę kompatybilnych modeli.
Specyfikacja Techniczna:
- Typ: sprzęgło elektromagnetyczne
- Średnica wałka: 25,4mm (umożliwia montaż na standardowych wałach stosowanych w traktorkach ogrodowych)
- Wysokość: 80mm
- Średnica koła pasowego: 165mm (współpracuje z paskiem o szerokości 20mm)
- Szerokość paska: 20mm
Dedykowane Serie John Deere oraz Scotts:
- Traktorki John Deere serii: LA100, 100, X100, D100, G, L100
- Modele Scotts
Numery Porównawcze / Katalogowe:
Dla łatwej identyfikacji części, warto posługiwać się następującymi numerami porównawczymi:
- GY20878
- GY20108
- GY20652
- GY21340
Szczegółowa Kompatybilność Modelowa:
- John Deere: LA130, LA140, LA145, LA150, LA155, LA165, LA175, 145, 155C, 190C, X135R, X140, X165, D140, D150, D155, D160, D170, G110, L120, L130
- Scotts: L2048, L2548
Zastosowanie Sprzęgła w Traktorkach Ogrodowych
Główne funkcje sprzęgła elektromagnetycznego w traktorkach kosiarkach to:
- Załączanie napędu noży tnących w traktorkach ogrodowych.
- Przeniesienie napędu z wału silnika na agregat koszący.
- Sterowanie pracą zespołu tnącego poprzez układ elektromagnetyczny.
- Stanowi element napędu kosiska w traktorkach John Deere.
Rodzaje Sprzęgieł w Kosiarkach Traktorkach
W traktorkach ogrodowych spotyka się dwa główne typy sprzęgieł odpowiadających za napęd kosiska:
1. Sprzęgło Elektromagnetyczne
Elektromagnetyczny system załączania umożliwia wygodne sterowanie napędem noży. Jest to konstrukcja stosowana w wielu modelach traktorków John Deere oraz Scotts. Sprzęgło elektromagnetyczne, podobnie jak mechaniczne, nie jest sprzedawane na części, co utrudnia jego regenerację w przypadku zużycia.
2. Sprzęgło Mechaniczne (Manualne)
Sprzęgło mechaniczne, zwane również manualnym, stosowane było w modelach traktorków ogrodowych, gdzie załączanie kosiska odbywało się przy pomocy linki i ręcznej dźwigni. Takie sprzęgło jest zazwyczaj sprzedawane w całości, co oznacza, że nie ma możliwości zakupu pojedynczych zużytych części, np. samej tarczy.
Częste Problemy i Rozwiązywanie Awarii Sprzęgła
W traktorkach kosiarkach mogą występować problemy ze sprzęgłem, które objawiają się ślizganiem się lub nieprawidłowym funkcjonowaniem. Jednym z częstych symptomów jest gaśnięcie silnika po puszczeniu sprzęgła.
Typowe Scenariusze Problemowe:
- Użytkownik opisuje problem z traktorkiem kosiarką John Deere LTR 166, który po dwóch dniach pracy zaczął gasnąć po puszczeniu sprzęgła, mimo że silnik odpalał bez problemów.
- Inny przypadek dotyczy kosiarki John Deere STX-38, gdzie również po puszczeniu sprzęgła (lub hamulca) silnik gaśnie. Problem występował także, gdy obroty silnika były zbyt niskie (dźwignia poniżej połowy).
Możliwe Przyczyny i Rozwiązania:
Często przyczyną gaśnięcia silnika po puszczeniu sprzęgła jest problem z układem bezpieczeństwa. W wielu traktorkach w fotelu kierowcy zainstalowany jest czujnik bezpieczeństwa. Jeśli czujnik ten nie jest prawidłowo podłączony lub jest zmostkowany (np. drutem w kostce dwupinowej), może powodować nieprawidłowe działanie maszyny i gaśnięcie silnika po puszczeniu sprzęgła lub zejściu z fotela. Sprawdzenie i prawidłowe podłączenie lub wymiana tego czujnika często rozwiązuje problem.
Problemy ze sprzęgłem WOM 101. Najczęstsze problemy, z którymi się spotykam. Plus porady i wskazówki dotyczące demontażu.
Najczęściej Zadawane Pytania (FAQ)
- Do czego służy sprzęgło elektromagnetyczne w traktorku? Odpowiada za włączanie i wyłączanie napędu zespołu tnącego poprzez połączenie napędu z wałem silnika.
- Jaka jest średnica wałka montażowego? Sprzęgło przeznaczone jest do wałków o średnicy 25,4mm.
- Jaka jest średnica koła pasowego? Średnica koła pasowego wynosi 165mm.
- Jaka szerokość paska współpracuje z tym sprzęgłem? Element współpracuje z paskiem o szerokości 20mm.
- Jak sprawdzić zgodność części? Należy porównać średnicę wałka, wysokość, średnicę koła pasowego, szerokość paska oraz numery porównawcze.
