Współczesne maszyny, zarówno w przemyśle, jak i w rolnictwie, wymagają precyzyjnych i niezawodnych rozwiązań w zakresie przenoszenia napędu oraz zabezpieczeń. Sprzęgła przeciążeniowe i rozrzutniki obornika, w tym popularny model N-218, są kluczowymi elementami w swoich dziedzinach, zapewniając efektywność pracy oraz ochronę podzespołów. Zrozumienie ich budowy i zasady działania jest fundamentalne dla optymalnego użytkowania i konserwacji.
Sprzęgła Przeciążeniowe: Zabezpieczenie Napędu
Sprzęgła przeciążeniowe służą do błyskawicznego rozłączenia napędu po przekroczeniu ustawionej, granicznej wartości momentu obrotowego. Stanowią one istotny element ochronny w różnorodnych aplikacjach przemysłowych. Co ważne, nie ulegają zniszczeniu po zadziałaniu, co czyni je trwałym i ekonomicznym rozwiązaniem. Dostępne modele różnią się sposobem montażu oraz wariantem ponownego załączenia, co pozwala na ich dopasowanie do specyficznych wymagań systemów.
Sprzęgła przeciążeniowe są przygotowywane fabrycznie do podanych przez klienta średnic wałów, co gwarantuje ich precyzyjne dopasowanie. Znajdują one zastosowanie w napędach przemysłowych, począwszy od miniaturowych urządzeń laboratoryjnych, poprzez pompy, obrabiarki, aż do ciężkich maszyn w przemyśle wydobywczym.
Rodzaje Sprzęgieł Przeciążeniowych
W zależności od wymagań dotyczących momentu rozłączenia, średnic otworów czy sposobu załączania, dostępne są różne serie sprzęgieł przeciążeniowych:
- Seria SL:
- Momenty rozłączenia: 10 - 700 Nm
- Średnice otworów: 12 - 60 mm
- Załączane automatycznie
- Mała masa i moment bezwładności
- Odporne na korozję
- Łatwa regulacja momentu
- Seria ST:
- Momenty rozłączenia: 200 - 250 000 Nm
- Średnice otworów: 30 - 340 mm
- Całkowite rozłączenie po przekroczeniu nastawionego momentu obrotowego
- Wytrzymała, kompaktowa konstrukcja
- Seria SK:
- Momenty rozłączenia: 0,1 - 2800 Nm
- Średnice otworów: 3 - 100 mm
- Niskie tarcie resztkowe po rozłączeniu
- Załączanie automatyczne bądź ręczne
- Wersja nierozłączalna jako detektor przeciążenia
- Seria ESL:
- Wykonanie ekonomiczne bez możliwości regulacji momentu
- Średnice otworów: 6 - 38 mm
- Przenoszone momenty: 1 - 150 Nm
- Automatyczne załączanie
Innowacyjne Zastosowania Sprzęgieł Przeciążeniowych
Firma R+W bardzo często angażuje się w innowacyjne projekty, demonstrując potencjał sprzęgieł przeciążeniowych w skrajnych zastosowaniach. Inżynierowie tej firmy zaprojektowali sprzęgło przeciążeniowe STF 20000, które ma 4 metry średnicy. Sprzęgło to posłużyło jako zabezpieczenie dla dwóch silników o mocy 6MW, których zadaniem jest testowanie turbin wiatrowych. To rozwiązanie ma szansę trafić do Księgi Rekordów Guinnessa jako największe sprzęgło przeciążeniowe na świecie.
Rozrzutnik Obornika: Maszyna Rolnicza
Rozrzutnik obornika to maszyna rolnicza służąca do równomiernego rozprowadzania obornika (lub innych nawozów organicznych) na polu. Jest to istotne m.in. dla zrównoważonego rolnictwa, a przede wszystkim dla poprawy jakości gleby oraz zwiększania plonów. Te praktyczne maszyny rolnicze sprawiają, że praca w polu staje się o wiele łatwiejsza i bardziej wydajna. Rozrzutniki obornika to oddzielne jednostki, które dawniej były ciągnięte przez konie, obecnie - najczęściej przez ciągniki. Dostępne są mniejsze modele, które może pociągnąć nawet traktorek ogrodowy, a także duże rozrzutniki o budowie jedno, dwuosiowej lub tandemowej, zdolne udźwignąć bardzo duże ilości nawozu.
Oprócz obornika, rozrzutnika można używać również do roztrząsania na polach kompostu, świeżej masy roślinnej czy torfu. Wśród wielu modeli rozrzutników obornika dostępne są urządzenia z wyrzutem tylnym, przednim i bocznym. Niewiele osób wie o tym, że rozrzutniki obornika znajdują wiele zastosowań nie tylko w rolnictwie, ale również w leśnictwie oraz nowoczesnym budownictwie.

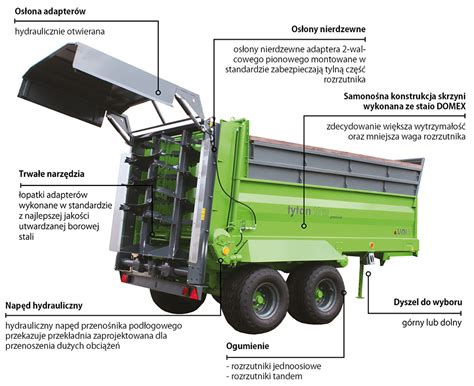

Budowa Rozrzutnika Obornika
Na pierwszy rzut oka rozrzutnik obornika można pomylić z przyczepą, którą przyłącza się do ciągnika. Mimo wielu wersji dostępnych na rynku, większość z nich ma bardzo podobną, nieskomplikowaną budowę.
Skrzynia Załadunkowa
Do najważniejszych jego części należy skrzynia załadunkowa przeznaczona na obornik. Ważne, aby była ona trwała oraz odporna na rdzę. Może ona mieć różną grubość, aż do 8 mm, choć trzeba pamiętać, że jeśli będzie ona spora, przełoży się to na mniejszą ładowność skrzyni.
Pojemność skrzyni zależy od wielkości gospodarstw. W przypadku tych mniejszych z powodzeniem wystarczy skrzynia o pojemności 6 m³, natomiast jeśli chodzi o duże gospodarstwa, powinna mieć ona ponad 12 m³. W gospodarstwach o średnim areale najlepiej jest, gdy pojemność wynosi około 8-12 m³.
Wewnątrz skrzyni zlokalizowane są przenośniki łańcuchowe, zazwyczaj ustawione w dwóch rzędach, które steruje się hydraulicznie.
Mechanizm Podający
Mechanizm podający rozrzutnika składa się z instalacji hydraulicznej, łańcucha podłogowego, który jest napędzany za pomocą przekładni redukcyjnej połączonej z silnikiem hydraulicznym oraz regulatora natężenia przepływu oleju z pokrętłem. Instalacja hydrauliczna mechanizmu podającego służy do sterowania przenośnikiem podłogowym. Układ jest zasilany olejem z układu hydrauliki zewnętrznej ciągnika poprzez przewody hydrauliczne. Kierunek przesuwu przenośnika zależy od kierunku przepływu oleju hydraulicznego przez układ.
Zasada Działania Rozrzutnika Obornika
Rozrzutnik obornika składa się zwykle z dwóch lub jednej osi z kołami. Gdy urządzenie pracuje, dochodzi do obracania się zespołu noży (adaptera) na odpowiednich wałkach, co prowadzi do cięcia oraz rozrzucania nawozu. Takie działanie jest możliwe dzięki silnikowi hydraulicznemu oraz wałowi odbioru mocy.
Obornik przemieszcza się w kierunku zespołu rozrzucającego. Umożliwia to zbudowana z listew napędzanych łańcuchem taśma; czasem składa się ona jednak z przesuwających się z podłogą ścianek. Zespół noży na wałkach nazywa się popularnie adapterem. W zależności od modelu rozrzutnika, adapter może mieć wał zamontowany pionowo lub poziomo.
Rozrzutnik OBORNIKA
Charakterystyka Rozrzutników N-218
Rozrzutniki N-218 przeznaczone są do roztrząsania obornika, torfu i kompostu. Mogą być również stosowane do transportu płodów rolnych. Współpracują z ciągnikami wyposażonymi w dolny zaczep transportowy typu „hitch” o mocy odpowiednio min. 45 kW (60 KM).
Produkowane są w wersji z adapterem poziomym dwubębnowym lub pionowym czterobębnowym. Napęd przenośnika podłogowego może być mechaniczny lub hydrauliczny. Rozrzutniki N-218 są w pełni przystosowane do transportu po drogach publicznych, posiadają pneumatyczną instalację hamulcową i instalację elektryczną.
Regulacja Posuwu w Rozrzutniku Obornika
Precyzyjna regulacja posuwu materiału ma kluczowe znaczenie dla efektywności i równomierności nawożenia. Sterowanie pracą przenośnika podłogowego odbywa się przy pomocy rozdzielacza umieszczonego w kabinie ciągnika. Zastosowanie takiego rozwiązania umożliwia szybką zmianę kierunku przesuwu oraz skraca czas reakcji.
Regulacja Prędkości Posuwu
Prędkość przesuwu przenośnika regulujemy pokrętłem regulatora przepływu, przeważnie w skali od 0 do 10. Przy nastawieniu na 0 podajnik nie pracuje.
Precyzyjne Dostosowywanie Prędkości Podawania Materiału
Hydrauliczne podajniki pozwalają na bardzo precyzyjne dostosowywanie prędkości podawania materiału. Operator może łatwo zmieniać ilość podawania obornika, co jest szczególnie przydatne przy różnorodnym materiale. Hydraulika zapewnia stabilność pracy maszyny nawet przy nierównych obciążeniach, co pozwala na równomierny rozrzut obornika.
Regulacja Dawki Nawożenia w Rozrzutniku Obornika
Jeśli chodzi o regulację rozrzutnika obornika z posuwem hydraulicznym, dawka, jaką możemy rozrzucić z jego pomocą, zależy od kilku czynników:
- Prędkość posuwu hydraulicznego:
- Im szybszy posuw, tym większa ilość obornika trafia na wałki rozrzucające w krótszym czasie, co zwiększa dawkę.
- Im wolniejszy posuw, tym mniejsza dawka obornika rozrzucana jest na jednostkę powierzchni.
- Szerokość robocza rozrzutnika:
- Szerokość, na jaką wałki rozrzucające rozrzucają obornik, również wpływa na dawkę - przy większej szerokości warstwa obornika na jednostkę powierzchni będzie cieńsza.
- Prędkość jazdy ciągnika:
- Im wolniejsza prędkość jazdy ciągnika, tym większa dawka obornika trafia na daną powierzchnię, ponieważ większa ilość materiału jest rozrzucana na mniejszym obszarze.
- Im szybsza prędkość jazdy, tym dawka jest mniejsza, ponieważ maszyna przemieszcza się szybciej, a obornik rozrzucany jest na większy obszar.
- Na dawkę nawożenia wpływ ma również wysokość załadowanego obornika w skrzyni ładunkowej. Należy dążyć do równomiernego rozmieszczenia ładunku na skrzyni ładunkowej, aby zapewnić optymalne rozrzucanie.
Po ustawieniu dawki zaleca się przeprowadzić test próbny. Należy wybrać niewielką część pola, ustawić posuw hydrauliczny i prędkość jazdy, a następnie sprawdzić rozrzuconą ilość obornika. Na tej podstawie można dostosować ustawienia dla optymalnej pracy.
Rola Sprzęgieł Przemysłowych w Maszynach Rolniczych
Maszyny rolnicze, urządzenia produkcyjne, pompy czy agregaty mają w swojej budowie kilka rodzajów sprzęgieł przemysłowych. Znajdują się one w każdym miejscu, w którym wymagane jest połączenie wałów oraz przekazanie między nimi momentu obrotowego. Dzięki obecności sprzęgła kłowego układy napędowe mogą być budowane z odrębnych podzespołów, które są łączone właśnie za pomocą tego elementu. Umieszcza się go pomiędzy jednostką napędową i napędzaną, gdzie przenoszona jest generowana moc. Umożliwia to nadawanie mocy sprężarkom, pompom czy przekładniom.
Używane w specjalistycznych urządzeniach sprzęgła przeciążeniowe kłowe mają za zadanie ochraniać silnik oraz inne podzespoły przed przeciążeniami, a także niwelować występujące w nich drgania, co umożliwia płynną pracę maszyny. Wybierając odpowiedni rodzaj, należy zwrócić uwagę na kilka czynników. W kwestii zasady działania ważne jest, czy są samoczynne, czy sterowane z zewnątrz. Wybór tej właściwości może mieć wpływ na to, jak wygodne będzie użytkowanie wybranego modelu.
W zależności od typu urządzenia montowany jest w nim inny rodzaj sprzęgła przemysłowego, dostosowany budową i sposobem działania do tego, w jakich warunkach będzie pracować. Dzielą się one na wiele rodzajów, takich jak na przykład rozłączne i nierozłączne, w których sposób połączenia członów stanowi główną różnicę. Mogą mieć również zupełnie inny sposób przekierowywania momentu obrotowego, jak w modelu jednokierunkowym lub dwukierunkowym. Na rynku są dostępne także sprzęgła przymusowe i poślizgowe, które determinują, czy element musi pracować przy pomocy oleju. Dodatkowo wielką popularnością cieszą się łączniki specjalistyczne, posiadające właściwości niezbędne do pracy w konkretnych urządzeniach.
Budowa i Rodzaje Sprzęgieł Przemysłowych
Budowa poszczególnych rodzajów sprzęgieł przemysłowych jest bardzo podobna. Składają się z dwóch członów - napędzającego i napędzanego - zainstalowanych na wałach. Są one na stałe połączone, jednak w niektórych łącznikach części te mogą wykonywać niewielki ruch. Jeżeli wpływ na pracę maszyny miałaby mieć różnica w prędkości obrotowej między członami, to występuje ona w modelach poślizgowych, natomiast w przymusowych jest taka sama. Łącznik między członami jest wykonywany z różnych materiałów, sprężystych, elastycznych lub stałych, w zależności od wymagań, jakie posiada dane urządzenie.
Sprzęgła Cierne
Sprzęgło cierne charakteryzuje się prostą budową, którą można dopasować do wielu rodzajów maszyn. Jego nowoczesne modele pracują na sucho, a wybór odpowiednich parametrów gwarantuje bezawaryjne działanie urządzenia oraz skuteczne odbieranie powstającego podczas rozruchu ciepła. Z tego powodu sprzęgła cierne doskonale sprawdzają się do budowy maszyn o dużej częstotliwości załączeń, których liczba obrotów jest wyjątkowo wysoka, jak w przypadku frezarek, sprężarek czy pomp tłoczących. Działają one na zasadzie siły tarcia, jednak są urządzenia, w których inne mechaniki sprawdzą się lepiej.
Sprzęgło tarczowe cierne jest dodatkowo wyposażone w tarcze, które poprzez dociskanie wytwarzają siłę tarcia, umożliwiającą przeniesienie momentu obrotowego.
Sprzęgła Elastyczne
Nieco inną budową charakteryzują się modele elastyczne - posiadają one element łączący wykonany z trwałego tworzywa odpornego na wysokie temperatury. Może mieć kształt beczkowy lub pierścieniowy z kłami. Jego głównym zadaniem jest ochrona łożysk układu napędowego przed zniszczeniem. Drgania i uderzenia generowane w momencie obrotowym są tłumione właśnie za sprawą sprzęgła elastycznego. W jego budowie ważną rolę odgrywa również tuleja z uzębieniem wewnętrznym, a także sprężyste łączniki stalowe.
