Wózki widłowe odgrywają kluczową rolę w różnych sektorach, a ich stabilność ma istotny wpływ na bezpieczeństwo pracowników. Środek ciężkości wózka widłowego ma bezpośredni wpływ na jego stabilność i bezpieczeństwo użytkowania. W tym artykule wyjaśniamy, jak środek ciężkości wpływa na udźwig i stabilność wózka. Bezpieczeństwo operacji wózków widłowych jest ściśle związane z ich środkiem ciężkości. Ostateczne zrozumienie tego, czym jest stateczność pojazdu, wymaga uwzględnienia zarówno parametrów samej maszyny, jak i warunków zewnętrznych. Zapewnienie stabilności wózka widłowego podczas pracy ma kluczowe znaczenie zarówno dla bezpieczeństwa operatora, jak i efektywności procesu transportu materiału. Krótka zmiana w wymiarach ładunku potrafi wywrócić plan magazynu. Ten sam tonaż, ale inny kształt i ustawienie środka ciężkości, i już wózek zachowuje się inaczej. To nie detal techniczny.
Podstawowe zasady stabilności wózka widłowego
Definicja środka ciężkości ładunku
Środek ciężkości jest punktem, w którym cały ciężar obiektu jest skoncentrowany. Środek ładunku to odległość pomiędzy pionową płaszczyzną wideł wózka widłowego a środkiem ciężkości ładunku. Środek ten pokazuje, gdzie należy umieścić ładunek, aby zachować równowagę wózka widłowego podczas podnoszenia ciężkich palet. Do wózka widłowego przypisane są pionowe i poziome środki ciężkości ładunku, dzięki czemu można obliczyć dokładny rozmiar palety, którą należy wycentrować. W zależności od wymagań bezpieczeństwa te środki ciężkości są zwykle przypisane do 24, 36 lub 48 cali. Znajomość tego punktu jest niezbędna do bezpiecznego manewrowania wózkiem.
Trójkąt stabilności wózka widłowego
Wózki widłowe wykorzystują trzypunktowy układ zawieszenia. Te trzy punkty znajdują się w połowie odległości między dwoma obciążonymi kołami a tylnym kołem. Kiedy te punkty zostaną połączone wyimaginowanymi liniami, powstaje trójkąt stabilności. Prawie wszystkie wózki przemysłowe z przeciwwagą mają trzypunktowy układ zawieszenia, to znaczy pojazd jest podparty w trzech punktach. Dzieje się tak nawet wtedy, gdy pojazd ma cztery koła. Oś skrętna wózka jest przymocowana do wózka za pomocą sworznia obrotowego w środku osi. W jego obrębie musi mieścić się środek ciężkości pojazdu wraz z ładunkiem.
Linia stateczności pionowej wózka widłowego to wyobrażona linia przechodząca przez środek ciężkości, która nie może przekroczyć granic trójkąta podparcia. Jeśli środek ciężkości wyjdzie poza ten obszar, dochodzi do utraty równowagi. Wózek widłowy nie przewróci się, dopóki połączony środek ciężkości wózka i systemu ładunku znajduje się w trójkącie stabilności. Jeśli środek ciężkości przesunie się poza granice trójkąta stabilności, ciężarówka przewróci się. Według aktualnych danych przewrócenie się jest częstą formą wypadku z wózkiem widłowym i stanowi 24% wszystkich wypadków. Środek ciężkości może przesunąć się poza trójkąt z powodu czynników takich jak niewyważenie lub duże obciążenia.
Rola przeciwwagi w stabilności
Utrzymanie stabilności napędzanego wózka widłowego jest łatwiejsze, gdy zrozumiesz kilka podstawowych zasad. Wózki widłowe z przeciwwagą siedzącą są z tyłu obciążone przeciwwagą, aby nie przewróciły się, gdy ładunek zostanie umieszczony z przodu. Przeciwwaga jest umieszczona pomiędzy lub za tylnymi kołami i zapewnia ciężar z tyłu, aby zrównoważyć ciężar ładunku z przodu. Gdy pojazd jest załadowany, połączony środek ciężkości (CG) przesuwa się w kierunku linii B-C. Teoretycznie maksymalne obciążenie spowoduje CG na linii B-C, jednak w praktyce połączony środek ciężkości nigdy nie powinien znajdować się na tej linii.
Czynniki wpływające na stabilność wózka widłowego
Charakterystyka ładunku
Rodzaj transportowanego ładunku ma kluczowe znaczenie dla stateczności pojazdu. Różne materiały charakteryzują się odmiennymi właściwościami, które wpływają na równowagę maszyny. Waga ładunku jest najbardziej oczywistym czynnikiem. Wraz ze wzrostem ciężaru ładunku zmienia się środek ciężkości wózka widłowego. Jeśli ładunek jest zbyt ciężki lub nierównomiernie rozłożony, może to spowodować niestabilność wózka widłowego. Bardzo ważne jest, aby znać środek ciężkości podnoszonych ładunków. Jeżeli ładunek nie jest wyśrodkowany, np. silnik lub inny asymetryczny element, należy zachować ostrożność przy oszacowaniu środka ciężkości.
Rozmiar i kształt ładunku również mają znaczenie. Duży, nieporęczny ładunek może zwiększyć całkowitą szerokość i wysokość wózka widłowego, co może mieć wpływ na jego zwrotność i stabilność. Ładunki o nieregularnym kształcie mogą stanowić szczególne wyzwanie, ponieważ mogą być trudne do prawidłowego zrównoważenia na widłach. Ładunki o dużej masie oraz niskim środku ciężkości są stabilniejsze niż te z wysokim środkiem ciężkości. Zwarta, niska paleta jest bardziej przewidywalna niż wysoka, wąska konstrukcja czy ładunek okrągły. Beczki, rolki i rury mogą się toczyć lub przemieszczać, a długie profile działają jak dźwignia i zwiększają wysięg. Szerokie ładunki mogą wymusić jazdę z lekko odchylonym masztem, co także zmienia stabilność. Na zewnątrz dochodzi wpływ wiatru na powierzchnie o dużej płaszczyźnie.
Każde wydłużenie dystansu środka ciężkości od czoła wideł obniża dopuszczalny udźwig. Dotyczy to długich skrzyń, rolek, ładunków z nadstawkami i palet o dużym przewieszeniu.
Wysokość podnoszenia
Wysokość podnoszenia ma kluczowy wpływ na stabilność wózka widłowego. Podnoszenie ładunku na dużą wysokość przesuwa środek ciężkości ku górze, co zwiększa ryzyko przewrócenia. Warto podkreślić, że stateczność maszyny zmienia się dynamicznie w zależności od wysokości podnoszenia oraz wysunięcia masztu. Im wyżej podniesiony ładunek, tym większe ryzyko destabilizacji. Spadek udźwigu widać też po podniesieniu ładunku na większą wysokość, ponieważ rośnie dźwignia i przesuwa się łączny środek ciężkości zestawu wózek-ładunek. Wraz ze wzrostem wysokości podnoszenia wózka, jego zdolność do uniesienia ładunku maleje. Jest to związane z zmianą punktu podparcia i obciążeniem układu podnoszenia. Wózki podnośnikowe mają również środek ciężkości, który porusza się podczas podnoszenia ładunku.
Osprzęt dodatkowy
Osprzęt dodatkowy, taki jak chwyty do beczek, obrotnice, pozycjonery wideł i przesuwy boczne, zwiększa dystans środka ciężkości od masztu, co w konsekwencji zmniejsza udźwig. Wymagane jest zatem ponowne wyliczenie udźwigu i aktualizacja tabliczki znamionowej przez serwis.
Konstrukcja wózka widłowego
Projekt i konstrukcja wózka widłowego, zwłaszcza typu VNA (Very Narrow Aisle), odgrywają zasadniczą rolę w jego stabilności. Po pierwsze, liczy się podstawa lub ślad wózka widłowego. Szersza podstawa zazwyczaj zapewnia większą stabilność, ponieważ zwiększa obszar, na którym rozkłada się ciężar wózka widłowego. Podobnie jest w przypadku mniejszego prawdopodobieństwa przewrócenia się stołu o szerszej podstawie. Środek ciężkości to kolejny kluczowy aspekt projektu. Niższy środek ciężkości zwiększa stabilność. Aby to osiągnąć, projektanci wózków widłowych umieszczają ciężkie komponenty, takie jak akumulator i przeciwwaga, nisko w konstrukcji wózka widłowego.
Konstrukcja masztu również wpływa na stabilność. Dobrze skonstruowany maszt powinien być sztywny i wytrzymywać siły wywierane podczas operacji podnoszenia i opuszczania. Maszty teleskopowe, które są powszechne w wózkach widłowych VNA, muszą być zaprojektowane z odpowiednimi systemami prowadzenia, aby zapobiec kołysaniu. Wózki o niskim środku ciężkości charakteryzują się większą stabilnością, szczególnie podczas podnoszenia ciężkich ładunków. Geometria ramy i układu jezdnego również odgrywa istotną rolę; szersza baza zapewnia lepszą równowagę.
Stan nawierzchni i środowisko pracy
Stan podłogi w magazynie jest często pomijany, ale jest on istotnym czynnikiem wpływającym na stabilność wózka widłowego. Gładka, pozioma podłoga zapewnia stabilną powierzchnię do pracy wózka widłowego. Materiał podłogi również odgrywa rolę. Niektóre materiały, takie jak beton, zapewniają lepszą przyczepność niż inne. Dobra przyczepność jest niezbędna, aby koła wózka widłowego mogły przyczepić się do podłoża, zwłaszcza podczas ruszania, zatrzymywania lub skręcania. Nierówna posadzka, uszkodzone płyty betonowe, zbyt wąskie korytarze czy źle wyprofilowane rampy mogą znacząco zwiększyć ryzyko utraty równowagi. Wyraźne oznakowanie tras przejazdu oraz regularne kontrole stanu nawierzchni powinny być standardem w każdym obiekcie.
Środowisko, w którym działa wózek widłowy, może również wpływać na jego stabilność. Temperatura może mieć wpływ na wydajność akumulatora i układów hydraulicznych wózka widłowego. Wilgotność może również mieć znaczenie, szczególnie w obszarach, w których wózek widłowy jest narażony na działanie wilgoci. Rdza i korozja mogą z czasem osłabić elementy konstrukcyjne wózka widłowego, wpływając na jego stabilność.
Diagramy udźwigu: Klucz do bezpieczeństwa
Wózki widłowe to nieodzowny element współczesnych magazynów, hal produkcyjnych i obiektów logistycznych. Do ich prawidłowego użytkowania niezbędna jest znajomość i umiejętność czytania diagramów udźwigu, które są kluczowe dla zapewnienia bezpieczeństwa i efektywności pracy. Diagram udźwigu wózka widłowego to wykres lub tabela, który pokazuje, jak zmienia się maksymalny udźwig wózka w zależności od wysokości podnoszenia i odległości środka ciężkości ładunku od czoła wideł. Jest to kluczowy dokument, który pozwala określić, jaką wagę ładunku może podnieść wózek widłowy w różnych warunkach. Udźwig na tabliczce znamionowej podany jest dla określonej odległości środka ciężkości ładunku.
Odległość środka ciężkości ładunku ma ogromny wpływ na stabilność wózka widłowego. Jeśli ładunek jest przesunięty zbyt daleko od czoła wideł, może to prowadzić do zmniejszenia maksymalnego udźwigu wózka. Diagramy udźwigu pokazują, jak zmienia się maksymalna waga ładunku w zależności od tego, jak daleko znajduje się jego środek ciężkości. Zgodnie z informacją na tabliczce znamionowej należy także zwrócić uwagę na wysokość graniczną i długość ładunku.
Elementy diagramu udźwigu i ich interpretacja
Główne parametry uwzględniane w diagramach udźwigu to:
- Odległość środka ciężkości ładunku: Określa, jak daleko od czoła wideł znajduje się środek ciężkości ładunku. W praktyce mierzysz odległość od czoła wideł do środka ciężkości ładunku. Dla palety z równomiernie ułożonym towarem będzie to połowa długości ładunku. Dla ładunków o zmiennym rozkładzie masy przydatne są dane producenta wyrobu lub oznaczenia na opakowaniu. Gdy nie ma takich informacji, ułóż towar stabilnie i sprawdź, czy masa nie jest skupiona z przodu lub z tyłu.
- Udźwig nominalny: Jest to wartość, którą wózek widłowy może udźwignąć przy określonych warunkach. Wartość udźwigu nominalnego jest zwykle podana na tabliczce znamionowej pojazdu oraz w dokumentacji pojazdu, a także w tabeli udźwigu.
- Wysokość podnoszenia: Wraz ze wzrostem wysokości podnoszenia wózka, jego zdolność do uniesienia ładunku maleje.

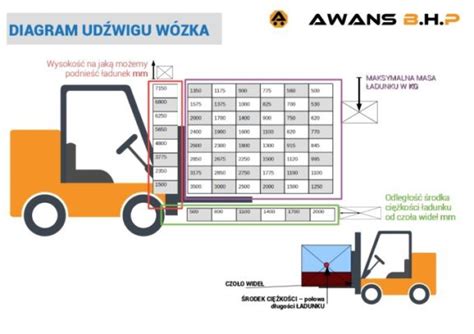

Diagram udźwigu wózka widłowego wskazuje maksymalną wagę ładunku, którą wózek może podnieść w określonych warunkach. Zmienia się to w zależności od wysokości podnoszenia i odległości środka ciężkości. Wózki widłowe o większym udźwigu nominalnym będą miały mniejszy udźwig przy dużych wysokościach podnoszenia. Operatorzy muszą uwzględniać wszystkie zmienne, takie jak odległość środka ciężkości, wysokość podnoszenia oraz udźwig nominalny w celu uniknięcia przeciążenia wózka i zapewnienia stabilności. W przypadku wózków widłowych wysokiego składowania, diagram udźwigu może wykazywać znaczne zmniejszenie udźwigu w miarę wzrostu wysokości podnoszenia.
Metody obliczania środka ciężkości
Proces znajdowania środka załadunku wózka widłowego jest prosty. Należy zapoznać się z informacjami na tabliczce znamionowej wózka widłowego, która zawiera dane o odległości od środka ładunku, masztu pionowego oraz pochyleniu w prawo. W przypadku równomiernego układania ładunków, np. palet, środek ładunku będzie znajdował się pośrodku ładunku. Zatem dla ładunku 1000 mm środek ciężkości wyniesie 500 mm. Metody obliczania środka ciężkości wózka widłowego są różnorodne i zależą od wielu czynników. Obliczenia teoretyczne obejmują wykorzystanie matematycznych modeli i wzorów do określenia środka ciężkości. Pomocne narzędzia i oprogramowanie mogą znacznie ułatwić proces obliczania środka ciężkości. Techniki praktyczne w terenie, takie jak testy stabilności, również mogą być stosowane do określania środka ciężkości. Obliczanie środka ciężkości wózka widłowego to proces, który wymaga precyzji i uwagi do szczegółów.
Etapy obliczania środka ciężkości
- Zbieranie potrzebnych danych jest pierwszym krokiem w procesie obliczania środka ciężkości.
- Następnie wykonujemy obliczenia, wykorzystując wcześniej omówione metody.
- Na końcu analizujemy wyniki i wdrażamy niezbędne zmiany, aby zapewnić bezpieczną eksploatację wózka.
Zapobieganie utracie stabilności i bezpieczna obsługa
Wybór odpowiedniego wózka widłowego
Jednym z najważniejszych kroków zapewniających stabilność wózka widłowego podczas pracy jest wybór odpowiedniego wózka widłowego do danego zadania. Różne typy wózków widłowych są przeznaczone do różnych zastosowań i udźwigów. Na etapie doboru należy określić masę, wymiary i położenie środka ciężkości najcięższego oraz najbardziej wymagającego ładunku. Należy ustalić wysokość odkładczą i korytarze, rodzaj osprzętu oraz potrzebny typ wózka. Ważne jest, aby sprawdzić stan posadzek i pochylenia tras. Następnie porównuje się te dane z wykresami udźwigu producenta dla danej konfiguracji masztu i osprzętu. Dobrym krokiem jest krótki wynajem testowy i jazda próbna z docelowym ładunkiem, także na maksymalnej wysokości. Przy bardzo długich lub szerokich towarach warto pomyśleć o wózku wielokierunkowym, masztach o odpowiedniej sztywności albo o widłach i przedłużkach dobranych do rzeczywistego wysięgu. Należy także wziąć pod uwagę rodzaj opon odpowiednich do warunków nawierzchni w miejscu pracy.
Prawidłowe procedury załadunku i rozładunku
Prawidłowe procedury załadunku i rozładunku są niezbędne do utrzymania stabilności wózka widłowego podczas pracy. Istotą bezpiecznej obsługi wózka widłowego jest przestrzeganie przez kierowcę wymogów bezpieczeństwa, czyli zwracanie uwagi na środek ładunku podczas załadunku i rozładunku transportu oraz utrzymywanie towaru w środku, aby zapobiec przewróceniu się wózka widłowego. Ponadto takie działanie zwiększa efektywność.
- Wyśrodkuj ładunek: Umieść ładunek równomiernie na widłach, tak aby środek ładunku był wyrównany ze środkiem wideł. W praktyce pomaga równomierne rozłożenie masy i maksymalne dosunięcie ładunku do czoła wideł. Dobrze jest ustawić rozstaw wideł pod wymiar palety.
- Unikaj przeciążeń: Nie przekraczaj znamionowego udźwigu wózka widłowego. Przeciążenie wózka widłowego może przesunąć jego środek ciężkości poza bezpieczne granice, prowadząc do utraty kontroli.
- Użyj prawidłowej techniki podnoszenia: Podczas podnoszenia ładunku upewnij się, że widły są całkowicie wsunięte w paletę lub ładunek.
Należy stosować zasady takie jak umieszczanie ładunków nisko oraz ich dobre zabezpieczenie. Unikanie przeciążania sprzętu oraz dbanie o równomierne rozłożenie masy minimalizuje ryzyko przewrócenia się pojazdu. Przy ładunkach nieustabilizowanych stosuj pasy, nadstawki lub dedykowany osprzęt.
Bezpieczna obsługa i techniki jazdy
Bezpieczna jazda wynika z bezpiecznego działania. Podczas pracy z wózkiem widłowym należy zachować ostrożność, aby utrzymać ciężkie ładunki w niskiej pozycji. Zawsze należy zachować szczególną ostrożność na zboczach, rampach lub innym nierównym terenie. Nigdy nie podnoś ani nie obracaj ciężkich przedmiotów na nierównych powierzchniach. Podczas podróży należy także zwracać uwagę na kierunek wideł. Podczas zjazdu po rampie bez ładunku widły powinny zawsze być skierowane w dół. Operatorzy powinni być świadomi efektu wysokości podnoszenia i przestrzegać zasad bezpiecznego operowania. W przypadku pracy na dużych wysokościach zaleca się stosowanie odpowiednich technik manewrowania oraz ograniczenie prędkości. Podczas obsługi wózka widłowego nie próbuj wyskakiwać z pojazdu, jeśli zaczyna się on przewracać. Według badań, lepszą praktyką jest pozostawanie w pojeździe i spadanie w kierunku pojazdu.
Podczas jazdy trzymaj ładunek nisko, z lekkim odchyleniem masztu do siebie. Unikaj gwałtownego skręcania i hamowania z podniesionym towarem. Na pochyłościach jedź z ładunkiem skierowanym pod górę. Podczas skrętu siły odśrodkowe dodatkowo przesuwają punkt ciężkości, dlatego nawet niewielkie błędy w manewrowaniu mogą zaburzyć równowagę. Agresywna jazda, taka jak nagłe przyspieszanie, hamowanie lub ostre skręcanie, może spowodować nadmierne obciążenie wózka widłowego i spowodować jego niestabilność. Operatorzy powinni zostać przeszkoleni w zakresie płynnej jazdy i ciągłego przestrzegania procedur bezpiecznej obsługi. Właściwa obsługa wózków widłowych, szczególnie w zamkniętych pomieszczeniach, wymaga uwzględnienia położenia środka ciężkości oraz maksymalnej wysokości podnoszenia.
Inne ważne wskazówki:
- Postępuj zgodnie z instrukcjami producenta: Przed przystąpieniem do obsługi wózka widłowego przeczytaj i zrozum instrukcję obsługi.
- Jedź z bezpieczną prędkością: Nie przekraczaj zalecanej prędkości maksymalnej dla wózka widłowego.
- Zachowaj bezpieczną odległość: Zachowaj bezpieczną odległość od innych pojazdów, pieszych i przeszkód.
- Użyj właściwych załączników: Jeśli chcesz użyć załączników takich jak przesuw boczny wideł wózka widłowego o udźwigu 5 ton, upewnij się, że są prawidłowo zainstalowane i kompatybilne z wózkiem widłowym.
Certyfikat na wózek widłowy w 5 minut
Regularna konserwacja i inspekcje
Regularna konserwacja i przeglądy wózka widłowego są niezbędne dla zapewnienia jego stabilności. Zużyte elementy, takie jak opony, hamulce i układy kierownicze, mogą znacząco wpłynąć na wydajność i stabilność wózka widłowego. Podczas konserwacji technicy powinni sprawdzić integralność konstrukcyjną wózka widłowego, w tym maszt, ramę i widły. Należy natychmiast zareagować na wszelkie oznaki uszkodzenia lub zużycia. Regularne inspekcje pomagają także zidentyfikować potencjalne problemy, zanim staną się one poważnymi problemami. Każdy operator wózka widłowego powinien pamiętać o bezpieczeństwie podczas pracy. Należy zwrócić uwagę na dokumentację pojazdu, tabliczkę znamionową oraz regularne przeprowadzanie inspekcji wózka.
- Postępuj zgodnie z harmonogramem konserwacji: Zapoznaj się z instrukcją obsługi, aby zapoznać się z zalecanym harmonogramem konserwacji wózka widłowego.
- Regularnie sprawdzaj opony: Regularnie sprawdzaj ciśnienie w oponach i głębokość bieżnika.
- Sprawdź hamulce i układ kierowniczy: Regularnie sprawdzaj hamulce i układ kierowniczy, aby upewnić się, że są w dobrym stanie.
- Utrzymuj wózek widłowy w czystości: Regularnie czyść wózek widłowy, aby usunąć brud, gruz i inne zanieczyszczenia.
Szkolenie i certyfikacja operatorów
Operator wózka widłowego jest kluczowym czynnikiem w utrzymaniu jego stabilności. Wykwalifikowani operatorzy są przeszkoleni w zakresie możliwości i ograniczeń wózka widłowego. Wiedzą, jak bezpiecznie obchodzić się z różnymi rodzajami ładunków, w tym prawidłowo rozmieszczać i zabezpieczać ładunek. Odpowiednie szkolenie i certyfikacja operatorów wózków widłowych są niezbędne dla zapewnienia bezpieczeństwa i stabilności wózka widłowego podczas pracy. Programy certyfikacji obejmują zazwyczaj egzamin pisemny i test umiejętności praktycznych.
Nowoczesne technologie i funkcje bezpieczeństwa
Nowoczesne wózki widłowe są wyposażone w szereg technologii i funkcji bezpieczeństwa, które zwiększają stabilność. Na przykład niektóre wózki widłowe są wyposażone w czujniki obciążenia, które mogą wykryć wagę i położenie ładunku. Systemy zapobiegające przewróceniu to kolejna ważna funkcja bezpieczeństwa. Systemy te wykorzystują czujniki i algorytmy do wykrywania ryzyka przewrócenia się wózka widłowego i mogą automatycznie podejmować działania naprawcze, takie jak zmniejszenie prędkości lub regulacja położenia masztu. Dzięki systemom elektronicznym monitorującym parametry pracy i ostrzegającym przed przekroczeniem bezpiecznych wartości, urządzenia te zapobiegają utracie stateczności.
