Zagęszczarka z silnikiem Hatz 1D81: Budowa, zasada działania i diagnostyka problemów

Zagęszczarki to niezastąpione maszyny w branży budowlanej, służące do efektywnego zagęszczania różnorodnych materiałów, od ziemi po beton. Ich działanie opiera się na generowaniu wibracji, które prowadzą do upakowania cząstek podłoża, redukując pustki powietrzne. Wśród dostępnych na rynku modeli, zagęszczarki wyposażone w silnik Hatz 1D81 Diesel wyróżniają się swoją skutecznością i wszechstronnością, szczególnie w cięższych zastosowaniach. Poznajmy bliżej budowę, zasadę działania oraz specyfikę eksploatacji tych zaawansowanych urządzeń, w tym często spotykane problemy z rozruchem i ich diagnostykę.

Charakterystyka silnika Hatz 1D81 w zagęszczarkach

Silnik Hatz 1D81 Diesel to profesjonalna i mocna jednostka, często stosowana w superciężkich zagęszczarkach rewersyjnych, takich jak linia Mikasa MVH o masie do 550 kg. Dzięki wyjątkowo dużej sile odśrodkowej i idealnej manewrowości, maszyny z tym silnikiem mają bardzo szerokie zastosowanie przy różnorodnych pracach budowlanych. Mogą być wykorzystywane do zagęszczania placów, dróg, parkingów, poboczy, wałów oraz wszelkich innych miejsc, gdzie użycie cięższego sprzętu zagęszczającego, np. walca, jest niemożliwe.

Dozownik przy głowicy: Funkcja i zastosowanie

Charakterystycznym elementem silników Hatz 1D81, zwłaszcza w kontekście trudnego rozruchu w niskich temperaturach, jest dozownik umieszczony przy pokrywie głowicy. Zgodnie z instrukcją obsługi, w przypadku utrudnionego, czyli zimnego rozruchu, należy wlać do niego płynny smar. Zasada działania tego mechanizmu jest prosta: przez ten dozownik wtłacza się olej, który następnie przez zawór ssący dostaje się na tłok, doszczelniając go. Zazwyczaj stosuje się do tego standardowy olej silnikowy, np. klasy 10W40. Jest to istotna praktyka konserwacyjna, mająca na celu ułatwienie uruchomienia silnika w niesprzyjających warunkach.

Typowe problemy z uruchamianiem i ich diagnostyka

Użytkownicy zagęszczarek z silnikiem Hatz 1D81 często zgłaszają problemy z rozruchem, zwłaszcza po sytuacjach, gdy urządzenie wyczerpało paliwo i zgasło. Nierzadko po ponownym zatankowaniu silnik uruchamia się z trudnościami, a następnie pali "jak mu się chce". Nawet przy użyciu rozrusznika, silnik "kręci i kręci", czasem łapie na moment, ale nie może zaskoczyć na stałe. Problem ten może się nasilać, gdy silnik jest ciepły, a w skrajnych przypadkach wymaga wspomagania rozruchowego, np. za pomocą "plaka".

Kroki diagnostyczne przy trudnym rozruchu

W przypadku problemów z rozruchem, kluczowe jest przeprowadzenie kompleksowej diagnostyki:

• Układ paliwowy: Po braku paliwa, pierwszym krokiem jest sprawdzenie i ewentualne udrożnienie filtrów paliwa, a następnie dokładne odpowietrzenie całego układu zasilania paliwem. Nawet nowe filtry mogą być źródłem problemu, jeśli nie zostały prawidłowo zamontowane lub układ jest zapowietrzony.
• Wtrysk: Wymiana wtryskiwacza na nowy jest często rekomendowanym działaniem, jeśli wcześniejsze sprawdzenia układu paliwowego nie przyniosły rezultatów. Sprawny wtrysk jest kluczowy dla prawidłowego spalania.
• Rozrusznik: Weryfikacja stanu rozrusznika przez elektryka to kolejny ważny element. Mimo że może "zwawo kręcić", jego pełna sprawność, szczególnie pod obciążeniem, jest istotna.
• Odprężnik: Należy upewnić się, że odprężnik unosi się w czasie uruchamiania. Jest to mechanizm zmniejszający kompresję w cylindrze, ułatwiający start silnika. Wciśnięcie i przytrzymanie dźwigni od mechanicznej kontroli ciśnienia może pomóc w jego aktywacji.

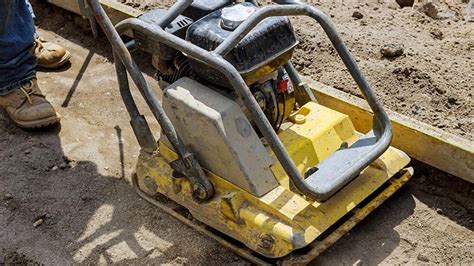

Budowa i zasada działania zagęszczarki płytowej

Zagęszczarka płytowa to podstawowy sprzęt w robotach ziemnych i drogowych. Jej konstrukcja i zasada działania są ściśle powiązane z efektywnością pracy i bezpieczeństwem podłoża. Jest przeznaczona do zagęszczania podłoży sypkich, takich jak piasek, żwir czy mieszanki mineralne, niezbędna przy układaniu kostki brukowej oraz przygotowaniu warstw pod fundamenty i nawierzchnie drogowe.

Kluczowe elementy konstrukcyjne

Zagęszczarka, pomimo swojej prostej funkcji ubijania podłoża, składa się z wielu różnych mechanizmów, w tym ruchomych:

• Silnik: Służy jako źródło napędu. Najczęściej spotyka się silniki spalinowe (benzynowe lub diesla), takie jak omawiany Hatz 1D81. Silnik ten, wyposażony w układ korbowo-tłokowy, generuje moment obrotowy.
• Sprzęgło: Przenosi moment obrotowy z silnika na mechanizm napędowy. W przypadku zagęszczarek często jest to sprzęgło odśrodkowe.
• Mechanizm napędowy: Jego zadaniem jest przenoszenie mocy z silnika na układ wibracyjny. Głównym elementem jest zazwyczaj pasek klinowy. W ciężkich modelach rewersyjnych może występować także pompa hydrauliczna do sterowania hydrostatycznego.
• Układ wibracyjny: Odpowiedzialny za wytwarzanie wibracji o określonej sile i częstotliwości. Składa się z wałków wibratora i ciężarków, często napędzany przez wałek mimośrodowy. Drgania są przenoszone na stalową płytę roboczą.
• Płyta robocza: Stalowa płyta o dużej powierzchni i odpowiedniej masie, która wibruje w kontakcie z podłożem, powodując jego zagęszczenie poprzez redukcję pustek powietrznych.
• Układ sterowania: Operator prowadzi maszynę za pomocą uchwytu, kontrolując kierunek i intensywność pracy.
• Elementy dodatkowe: Zagęszczarki wyposażone są również w zbiornik na paliwo, filtry powietrza i paliwa, a także układ chłodzenia.

Zasada działania zagęszczarki

Działanie zagęszczarki opiera się na wibracjach generowanych przez silnik i przenoszonych na stalową płytę roboczą. Płyta ta, wibrując w kontakcie z podłożem, powoduje jego zagęszczenie poprzez redukcję pustek powietrznych. Dzięki połączeniu siły odśrodkowej generowanej przez układ wibracyjny i ciężaru własnego urządzenia następuje skuteczne zagęszczenie warstw materiału.

Zagęszczarki płytowe dzielą się na lekkie, średnie i ciężkie, a ich zastosowanie zależy od rodzaju podłoża i charakteru prac. Większość zagęszczarek należących do tej samej klasy ma bardzo podobne umiejscowienie głównych podzespołów, co sprawia, że obsługa, niezależnie od producenta, przebiega w zbliżony sposób.

Konserwacja i bezpieczeństwo użytkowania

Demontaż sprzęgła odśrodkowego

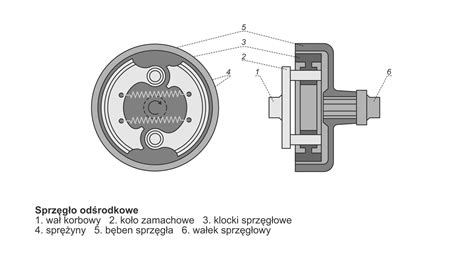

W przypadku awarii sprzęgła odśrodkowego, jego demontaż może być wyzwaniem. Sprzęgło zazwyczaj montowane jest na stożku. Po odkręceniu centralnej nakrętki, sprzęgło często nie schodzi samoistnie. W środku sprzęgła często znajduje się dodatkowy, większy gwint, w który wkręca się śrubę. Do ściągnięcia sprzęgła ze stożka konieczne jest użycie specjalnego ściągacza.

Znaczenie filtrów i układu chłodzenia

Filtry powietrza i paliwa to bardzo ważne elementy współpracujące z silnikiem spalinowym. Ich zadaniem jest blokowanie stałych zanieczyszczeń, które mogłyby przedostać się do komory spalania. Zapchany filtr powietrza może prowadzić do problemów z rozruchem, kopcenia z rury wydechowej lub podwyższonego spalania. Zbiorniki paliwa w zagęszczarkach płytowych mają zazwyczaj pojemność kilku litrów, a ich wielkość rośnie wraz z masą i mocą maszyny.

Większość zagęszczarek wyposażona jest w silniki spalinowe chłodzone powietrzem. Brak dodatkowego systemu chłodzenia cieczą wynika z faktu, że olej silnikowy skutecznie odprowadza ciepło. Jednakże duże i ciężkie zagęszczarki rewersyjne, zwłaszcza te z mocnymi silnikami wysokoprężnymi (jak Hatz 1D81), mogą posiadać zamontowany układ chłodzenia wykorzystujący przepływ cieczy, ze względu na znaczne ilości wytwarzanego ciepła.

Zasady bezpieczeństwa

Podczas pracy z zagęszczarką niezwykle ważne jest przestrzeganie zasad bezpieczeństwa. Należy zawsze używać odpowiednich środków ochrony osobistej, takich jak słuchawki ochronne, rękawice antywibracyjne i obuwie robocze. Konieczne jest również ścisłe przestrzeganie instrukcji obsługi oraz regularna kontrola i konserwacja maszyny, co zapobiega awariom i zwiększa bezpieczeństwo operatora.
