Twardość śrub to jeden z najważniejszych czynników decydujących o trwałości i niezawodności połączeń. Wielu specjalistów zwraca uwagę na ten parametr, ponieważ jego niewłaściwy wybór może prowadzić do awarii lub konieczności kosztownych napraw. Jeśli szukasz praktycznych wskazówek, jak dobrać klasę twardości do swoich projektów, poniższy artykuł będzie pomocnym kompendium wiedzy.
Znaczenie twardości śrub w praktyce
Twardość śrub określa ich odporność na odkształcenia trwałe, co ma bezpośredni wpływ na niezawodność połączeń. Śruby o odpowiednio dobranej twardości skutecznie przenoszą obciążenia, zachowując swoją strukturę nawet przy intensywnym użytkowaniu. W szczególności w aplikacjach narażonych na drgania, naciski czy uderzenia, ten parametr decyduje o trwałości połączeń i bezpieczeństwie całej konstrukcji.
Podstawy klasyfikacji wytrzymałościowej
Śruby klasyfikuje się według norm wytrzymałościowych, które informują m.in. o granicy plastyczności i wytrzymałości na rozciąganie. Taka klasyfikacja ułatwia inżynierom i projektantom dobór śrub do konkretnych zastosowań, gdzie liczy się zarówno wytrzymałość, jak i koszt komponentów.
Przykładowe klasy i ich praktyczne zastosowanie
Niższe klasy twardości, jak 4.6 czy 5.8, są wystarczające w lekkich konstrukcjach, meblarstwie czy przy montażu osłon. Klasy 8.8 i 10.9 to standard w przemyśle motoryzacyjnym, maszynowym i budowlanym, gdzie konieczne jest przenoszenie dużych sił. Najwyższe klasy, jak 12.9, stosuje się w warunkach ekstremalnych - np. w lotnictwie czy silnikach wysokoprężnych. Odpowiedni dobór wpływa bezpośrednio na bezpieczeństwo oraz żywotność całej konstrukcji.
Klasy twardości śrub i ich parametry mechaniczne
| Klasa śruby | Wytrzymałość na rozciąganie (MPa) | Granica plastyczności (MPa) | Typowa twardość (HV) | Zastosowania |
|---|---|---|---|---|
| 4.6 | 400 | 240 | ok. 120-150 | Lekkie konstrukcje, meblarstwo, osłony |
| 5.8 | 500 | 400 | ok. 150-180 | Konstrukcje średnio obciążone, elementy wyposażenia |
| 8.8 | 800 | 640 | ok. 250 | Motoryzacja, budownictwo, maszyny |
| 10.9 | 1000 | 900 | ok. 320 | Przemysł maszynowy, konstrukcje ciężkie |
| 12.9 | 1200 | 1080 | ok. 380 | Lotnictwo, silniki wysokoprężne, ekstremalne warunki |
Zależność między twardością a trwałością
Im wyższa twardość śruby, tym większa jej odporność na odkształcenia i zmęczenie materiału. Jednak nadmierna twardość może zwiększyć kruchość materiału, co jest niepożądane w aplikacjach dynamicznych. Dlatego nie zawsze wyższa klasa jest lepsza - kluczem jest równowaga między twardością a elastycznością, która umożliwia pracę elementu bez ryzyka pęknięcia przy przeciążeniu.
Kryteria doboru klasy twardości do konkretnych projektów
Dobór śruby powinien uwzględniać obciążenia mechaniczne, charakter pracy połączenia (statyczna czy dynamiczna), a także warunki środowiskowe. Dodatkowo warto brać pod uwagę rodzaj materiału łączonego - np. miękkie metale, jak aluminium, wymagają innego doboru niż stal konstrukcyjna. Należy też zaplanować margines bezpieczeństwa, który zapewni stabilność nawet przy nieoczekiwanych przeciążeniach.
Wpływ materiału i warunków środowiskowych
Śruby pracujące w warunkach narażonych na korozję powinny być wykonane z materiałów odpornych chemicznie - np. stali nierdzewnej lub kwasoodpornej. Dodatkowo w środowiskach agresywnych warto stosować powłoki cynkowe, fosforanowe czy specjalistyczne pokrycia galwaniczne, które zwiększają odporność na ścieranie i zabezpieczają przed korozją elektrochemiczną.
Metody pomiaru i interpretacja wyników

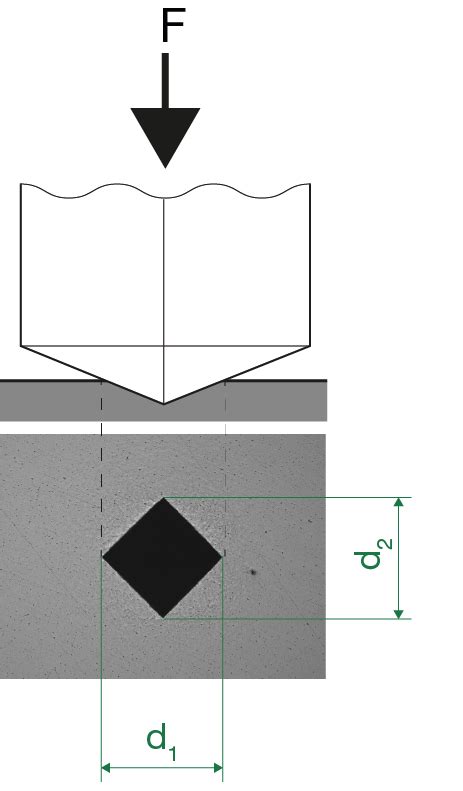

Twardość śrub mierzy się metodami wgłębnymi, przy użyciu skali Vickersa (HV), Brinella (HB) lub Rockwella (HR). Dla klasy 8.8 typowa wartość HV wynosi ok. 250, natomiast dla klasy 10.9 - ok. 320. Takie pomiary wykonywane są w kontrolowanych warunkach i pozwalają producentom oraz kontrolerom jakości potwierdzić zgodność wyrobów z wymaganiami norm.
Najczęstsze błędy i jak ich unikać
Do najczęstszych błędów należy stosowanie śrub o zbyt wysokiej klasie w połączeniach narażonych na uderzenia - zamiast elastycznego odkształcenia może dojść do nagłego pęknięcia. Innym błędem jest mieszanie śrub z podkładkami i nakrętkami o niższej klasie wytrzymałości, co może osłabić całe połączenie. Należy też zwrócić uwagę na właściwy moment dokręcania - jego przekroczenie prowadzi do uszkodzeń gwintu lub nawet zerwania śruby.
Step by Step - How to Use A Torque Wrench For Beginners
Zasady bezpieczeństwa i konserwacja połączeń śrubowych
Regularna kontrola momentu dokręcenia oraz stanu powierzchni śruby i nakrętek pozwala zapobiec luzowaniu się połączeń. W aplikacjach narażonych na wibracje warto stosować dodatkowe zabezpieczenia - np. kleje anaerobowe, podkładki sprężyste czy nakrętki z wkładką poliamidową. Utrzymanie śrub w dobrym stanie technicznym wydłuża żywotność połączeń i zmniejsza ryzyko awarii.
Rola twardości w branży motoryzacyjnej i lotniczej
W motoryzacji twardość śrub ma kluczowe znaczenie w elementach zawieszenia, silnika oraz układu przeniesienia napędu. W lotnictwie dodatkowo liczy się masa śrub, dlatego często wykorzystuje się stopy tytanu o wysokiej twardości i niskiej wadze. Z mojego doświadczenia wynika, że największym błędem przy doborze klasy twardości śruby jest ignorowanie warunków pracy zmęczeniowej - a to właśnie one odpowiadają za większość awarii połączeń. W praktyce w aplikacjach narażonych na drgania (np. maszyny, konstrukcje stalowe) lepiej sprawdza się śruba o nieco niższej klasie (np. 8.8 zamiast 10.9), ponieważ ma większą plastyczność i lepiej „pracuje” pod obciążeniem cyklicznym. Zbyt twarda śruba może pęknąć nagle, bez ostrzeżenia, zamiast się odkształcić. Ta zasada nie sprawdzi się jednak w połączeniach statycznych o wysokim obciążeniu - tam wyższa klasa jest konieczna.
Śruby do zadań specjalnych
Specjalistyczne śruby wykonane ze stopów niklu, tytanu lub stali żaroodpornej sprawdzają się tam, gdzie standardowe śruby zawodzą. Znajdują zastosowanie w energetyce, petrochemii i przemyśle morskim. Choć są droższe, ich trwałość i odporność na ekstremalne warunki często rekompensują wyższy koszt.
Materiały i powłoki śrub w zależności od środowiska
| Środowisko pracy | Zalecany materiał/powłoka | Przykład zastosowania |
|---|---|---|
| Standardowe warunki | Stal węglowa, klasa 4.6-8.8 | Meblarstwo, konstrukcje stalowe |
| Wilgotne, narażone na korozję | Stal nierdzewna A2, powłoka cynkowa | Instalacje zewnętrzne, konstrukcje ogrodowe |
| Środowiska agresywne chemicznie | Stal kwasoodporna A4, powłoki specjalistyczne (galwaniczne, fosforanowe) | Przemysł chemiczny, morski |
| Wysoka temperatura | Stopy niklu, stali żaroodpornej, tytanu | Energetyka, lotnictwo, motoryzacja wysokich osiągów |
Twardość śrub a estetyka i wykończenie
W projektach architektonicznych czy designerskich liczy się nie tylko wytrzymałość, ale i wygląd. Śruby z wykończeniem galwanicznym, lakierowane lub anodowane spełniają wymagania estetyczne, jednocześnie chroniąc przed korozją. Wykończenie nie powinno jednak wpływać negatywnie na parametry techniczne.
Montaż i kontrola jakości
Oprócz właściwego doboru, niezwykle istotny jest montaż - szczególnie kontrola momentu dokręcania oraz jakość narzędzi. Nowoczesne linie produkcyjne stosują klucze dynamometryczne i systemy rejestrujące dane montażowe. Połączenia są też okresowo kontrolowane, np. za pomocą metod nieniszczących jak badania ultradźwiękowe.
Szukasz sprawdzonego partnera biznesowego? Od lat wspieramy firmy w wyborze niezawodnych rozwiązań - zaufaj naszemu doświadczeniu.
Śruby a przepisy i normy
Śruby muszą być zgodne z normami takimi jak ISO 898-1, DIN czy ANSI. Normy te precyzują wymagania co do składu materiałowego, procesu hartowania oraz tolerancji wymiarowych. Dokumentacja potwierdzająca zgodność to nie tylko wymóg formalny, ale gwarancja jakości i bezpieczeństwa.
Przyszłość technologii elementów złącznych
Rozwój technologii, takich jak druk 3D z metalu, nanomateriały czy inteligentne śruby z czujnikami, zmienia podejście do projektowania połączeń. Już teraz testuje się rozwiązania, które umożliwiają monitorowanie sił działających na śrubę w czasie rzeczywistym. W przyszłości może to znacznie zredukować ryzyko awarii.
Podsumowanie
Twardość śrub ściśle łączy się z ich wytrzymałością i odpornością na odkształcenia, co przekłada się na bezpieczeństwo oraz niezawodność różnego rodzaju konstrukcji. Właściwy dobór klasy twardości wiąże się z przeanalizowaniem obciążeń, środowiska pracy i kompatybilności z pozostałymi elementami łączonymi. Rozsądne podejście do tego zagadnienia pozwala uniknąć kosztownych awarii i zagwarantować trwałość każdej inwestycji. Jeśli potrzebujesz solidnych informacji o tym, jaka twardość śrub sprawdzi się w konkretnym zastosowaniu, przeanalizuj wytyczne wytrzymałościowe i pamiętaj o okresowych kontrolach zamontowanych elementów.
Często zadawane pytania
- Co dokładnie oznaczają cyfry na łbie śruby (np. 8.8)?
Cyfry te określają klasę wytrzymałości śruby. Pierwsza liczba (np. 8) oznacza wytrzymałość na rozciąganie pomnożoną przez 100 MPa (czyli 800 MPa). Druga liczba (np. 8) to stosunek granicy plastyczności do wytrzymałości na rozciąganie (tu: 0.8, czyli 80%). Oznacza to, że śruba klasy 8.8 zacznie się trwale odkształcać po przekroczeniu 640 MPa. - Jaka klasa twardości jest najbardziej uniwersalna?
Za standard w przemyśle motoryzacyjnym, maszynowym i budowlanym uznaje się klasę 8.8. Zapewnia ona optymalny balans między wytrzymałością a kosztem i jest wystarczająca do przenoszenia znacznych sił w typowych konstrukcjach. - Czy im wyższa klasa twardości, tym lepsza śruba?
Nie zawsze. Choć wyższa klasa (np. 12.9) oznacza większą odporność na rozciąganie, wiąże się też z większą kruchością materiału. W zastosowaniach, gdzie występują nagłe uderzenia lub dynamiczne obciążenia, zbyt twarda śruba może pęknąć zamiast się odkształcić. Kluczem jest dobór klasy do specyfiki obciążenia. - Kiedy należy stosować śruby o klasach 10.9 i 12.9?
Śruby te przeznaczone są do zadań specjalnych i pracy w ekstremalnych warunkach. Stosuje się je w lotnictwie, silnikach wysokoprężnych oraz ciężkich maszynach, gdzie połączenia są narażone na olbrzymie drgania, naciski i wysokie temperatury. - Do czego służą śruby o niskich klasach (4.6, 5.8)?
Są one w zupełności wystarczające do lekkich konstrukcji, zastosowań w meblarstwie, montażu osłon czy elementów wyposażenia wnętrz, gdzie nie występują duże obciążenia zrywające. - Jakie są ryzyka źle dobranej klasy twardości śruby?
Zastosowanie zbyt słabej śruby grozi jej zerwaniem lub odkształceniem pod wpływem obciążenia. Z kolei użycie śruby o zbyt wysokiej klasie w nieodpowiednim miejscu (narażonym na udary) może prowadzić do nagłego pęknięcia materiału.
