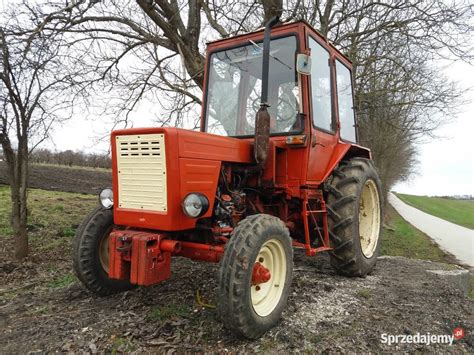

Właściciele ciągników rolniczych często poszukują sposobów na modernizację lub naprawę swoich maszyn, adaptując podzespoły z innych modeli. Jednym z popularnych rozwiązań jest zamiana startera z przyciskiem w Ursusie C-330 na stacyjkę zapłonową z ciągnika Władimirec T25. Taka modyfikacja wymaga odpowiedniego podłączenia kabli do poszczególnych zacisków nowej stacyjki.
Zrozumienie zacisków stacyjki Władimirec T25
Aby prawidłowo podłączyć stacyjkę z Władimirca T25, kluczowe jest zrozumienie funkcji każdego z jej zacisków. Użytkownicy, którzy poszukiwali pomocy w tej kwestii, otrzymali wskazówki dotyczące podłączenia kabli do zacisków stacyjki, w tym ich oznaczenia. Poniżej przedstawiono standardowe przypisanie zacisków:
- + (plus) - Jest to główny zacisk zasilający stacyjkę, do którego podłącza się plus zasilania (najczęściej bezpośrednio z akumulatora lub z głównej listwy zasilającej).
- OB (obwód) - Ten zacisk dostarcza plus po zapłonie, czyli zasilanie pojawia się na nim po przekręceniu kluczyka w pozycję zapłonu. Służy do zasilania układów roboczych ciągnika, takich jak kontrolki, światła czy inne odbiorniki.
- C (świece żarowe) - Zacisk odpowiedzialny za zasilanie świec żarowych, często poprzez opornik. Zasilanie to pojawia się w jednej z pozycji stacyjki, umożliwiając podgrzewanie świec przed rozruchem.
- 3K (rozrusznik) - Zacisk przeznaczony do podłączenia zasilania świec żarowych podczas rozruchu, często z większą śrubką, co sugeruje jego zdolność do przenoszenia większego prądu. Może być również wykorzystywany do sterowania rozrusznikiem.
- CT (czujnik luzu) - Jest to zacisk przeznaczony do podłączenia czujnika luzu w skrzyni biegów, który zapobiega uruchomieniu silnika na biegu. W przypadku ciągnika Ursus C-330 blokada CT jest często niepotrzebna, ponieważ ten model nie posiada czujnika luzu w skrzyni biegów, jak ma to miejsce w niektórych ciągnikach rosyjskich.
Praktyczne podłączenie i obserwacje

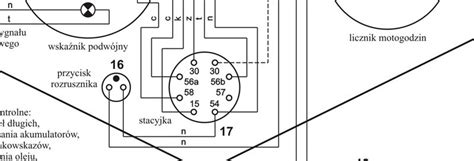

Po zidentyfikowaniu zacisków, można przystąpić do podłączenia stacyjki. Jeden z użytkowników, bazując na doświadczeniach innych, podłączył plus zasilania bezpośrednio do zacisku + na stacyjce. Zacisk C został przeznaczony dla świec żarowych, natomiast zacisk 3K do rozrusznika. Wybór zacisku 3K dla rozrusznika wynikał z faktu, że posiada on większą śrubkę niż na zacisku CT, co mogło sugerować jego lepsze przystosowanie do większego obciążenia prądowego, choć zaznaczono, że i na CT rozrusznik by działał.
Podczas testów zauważono, że żarówka podłączona do zacisku C świeciła się w dwóch pozycjach stacyjki. Zrezygnowano z mostkowania, zakładając, że świece będą grzać zarówno w pozycji "grzania", jak i podczas kręcenia rozrusznikiem. Potwierdzono, że świece w pozycji 1 grzeją na pewno, a rozrusznik kręci, co świadczy o prawidłowym działaniu układu.
Weryfikacja działania i dodatkowe wskazówki
Dalsze doświadczenia użytkowników potwierdziły, że stacyjka działa poprawnie, a kontrolka świecy żarowej świeci w dwóch pozycjach:
- Pierwsza pozycja po przekręceniu kluczyka - jest to pozycja odpowiedzialna za samo grzanie świecy.
- Druga pozycja - jednocześnie następuje grzanie świecy i rozruch silnika.
Działanie to jest zgodne z oczekiwaniami dla tego typu układu zapłonowego, zapewniając odpowiednie przygotowanie silnika do pracy w różnych warunkach.
Aby sprawdzić, które styki tworzą obwód w poszczególnych pozycjach stacyjki, można użyć omomierza. Pomoże to w precyzyjnym zrozumieniu wewnętrznego działania stacyjki i upewnieniu się co do prawidłowości połączeń.
INSTALACJA PRZEŁĄCZNIKA KLUCZYKA ZAPŁONU CIĄGNIKA | Uniwersalny wyłącznik zapłonu | JOHN DEERE 2130
Podsumowując, adaptacja stacyjki z Władimirca T25 do Ursusa C-330 jest wykonalna i skuteczna, pod warunkiem prawidłowego podłączenia wszystkich przewodów zgodnie z funkcjami zacisków. Użytkownicy, którzy przeprowadzili taką modyfikację, potwierdzają jej poprawne działanie, zapewniając zarówno grzanie świec żarowych, jak i sprawny rozruch silnika.
