Wymiana stacyjki w maszynach JCB, zwłaszcza na zamiennik z dwoma kluczykami, może wydawać się prostym zadaniem, jednak w praktyce często okazuje się znacznie bardziej złożona. Chociaż uruchomienie koparki w podstawowym zakresie (za pomocą plusa i minusa do rozruchu) jest stosunkowo łatwe, prawidłowe podłączenie wszystkich funkcji wymaga dogłębnej wiedzy i ostrożności.
Dlaczego podłączenie stacyjki JCB nie jest takie proste?
W przeciwieństwie do podstawowego zapłonu, stacyjka w koparce JCB odpowiada za znacznie więcej niż tylko uruchomienie silnika. Istnieje wiele innych przewodów, które muszą działać w odpowiednim położeniu kluczyka. Obejmują one między innymi:
- Przewody od żarzenia świec,
- Kable od płomiennicy,
- Inne obwody odpowiedzialne za prawidłowe działanie maszyny.
Te elementy nie mogą być podłączone "byle gdzie" na styki, ponieważ stacyjka może ulec spaleniu, jeśli prąd będzie przez nią płynął w sposób ciągły lub w niewłaściwym momencie.
Ryzyko nieprawidłowego podłączenia i jego konsekwencje
Jak pokazuje doświadczenie, nieprawidłowe podłączenie stacyjki jest częstą przyczyną jej uszkodzenia. "Tak właśnie zrobił jakiś poprzednik i stacyjka do wymiany..." - to typowa sytuacja, gdy brak wiedzy lub schematu prowadzi do kosztownych awarii. Niestety, w wielu przypadkach kable przychodzące do stacyjki nie są opisane, co dodatkowo utrudnia prawidłową identyfikację i podłączenie.
Identyfikacja przewodów i ostrożne podłączanie

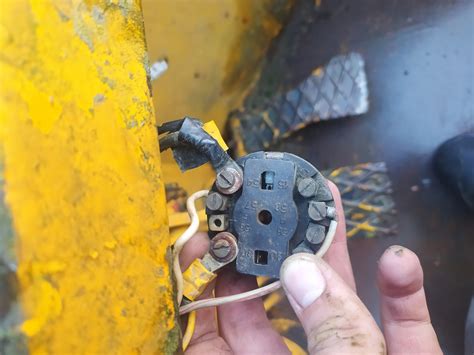

Chociaż nie zaleca się podłączania stacyjki bez odpowiedniego schematu, w sytuacjach awaryjnych można spróbować zidentyfikować przewody. Jeden z przewodów zawsze będzie stałym plusem, a reszta to odbiorniki. Procedura identyfikacji może wyglądać następująco:
- Znajdź stały plus w wiązce przewodów.
- Zabezpiecz obwód za pomocą odpowiedniego bezpiecznika.
- Delikatnie dotykaj stałym plusem po kolei do każdego z wolnych przewodów.
- Obserwuj reakcje - kiedy zapalają się kontrolki po zapłonie, kiedy rozrusznik rusza.
Następnie należy sprawdzić połączenia styków w nowej stacyjce i podłączyć przewody zgodnie z ich funkcjami. Ważne jest, aby pamiętać, że takie podejście jest obarczone ryzykiem i powinno być stosowane z najwyższą ostrożnością, najlepiej przez doświadczonego elektryka.
Znaczenie schematu elektrycznego i serwisówki

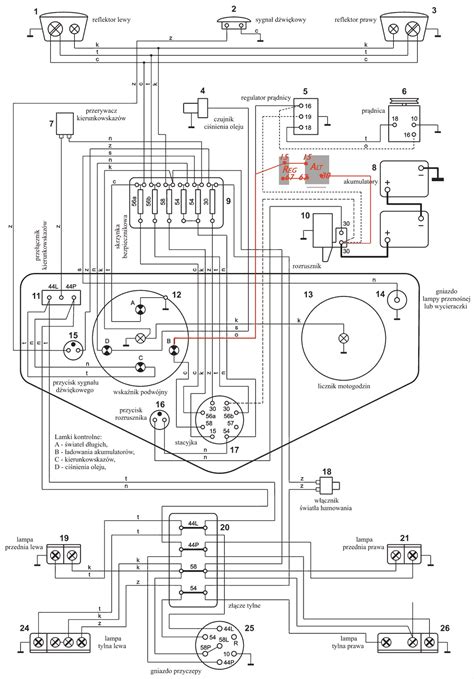

Do bezpiecznego i prawidłowego podłączenia stacyjki w JCB niezbędne jest posiadanie schematu elektrycznego dedykowanego dla danego modelu maszyny oraz serwisówki (instrukcji serwisowej). Tylko te dokumenty zawierają precyzyjne informacje o układzie przewodów i ich funkcjach, eliminując ryzyko błędnego podłączenia i uszkodzenia zarówno stacyjki, jak i innych komponentów elektrycznych maszyny.
