Wózki widłowe, znane również jako wózki podnośnikowe, są nieodłącznym elementem współczesnej logistyki i produkcji. Wykorzystywane są w wielu branżach do transportu i składowania towarów, znacząco odciążając pracowników i przyspieszając operacje na terenie magazynu, hali produkcyjnej lub obiektu handlowego. Istnieje kilkanaście rodzajów wózków widłowych, które różnią się między sobą budową, sposobem napędu oraz przeznaczeniem, co pozwala na efektywną pracę w zróżnicowanych warunkach.
Wózek Widłowy a Sztaplarka: Kluczowe Rozróżnienie Terminologiczne
Przeglądając informacje czy ofertę wózków widłowych, bardzo często można napotkać się z określeniem „sztaplarka”. Wiele osób używa tych dwóch terminów zamiennie, jednak w praktyce są to dwa różne rodzaje maszyn do transportu i przenoszenia ładunków, które mają swoje specyficzne cechy i funkcje.
Oficjalna definicja stosowana przez Urząd Dozoru Technicznego (UDT) określa urządzenia służące do transportu towaru mianem wózków jezdniowych podnośnikowych z mechanicznym napędem podnoszenia. Aby ułatwić komunikację i skrócić tę skomplikowaną nazwę, w codziennym życiu stosuje się potoczne określenia, takie jak „wózek widłowy” czy „widlak”.
Skąd wzięło się określenie sztaplarka? Nazwa ta ma swoje źródło w słowie „sztapel”, które oznacza ładunek ułożony warstwowo, np. stos płytek, desek czy worków. Od tego słowa pochodzi czasownik „sztaplowanie”, określający czynność układania towarów, najczęściej przy pomocy wózka widłowego. Można więc wysnuć wniosek, że określenie sztaplarka było dawną formą wózków widłowych. Sztaplarki były urządzeniami wyposażonymi w napęd mechaniczny, a ich zakres działania polegał na załadunku i przeładunku towaru. Dziś sztaplarka to specyficzny rodzaj wózka widłowego przeznaczonego głównie do układania artykułów w stosy (ang. to stack - układać, piętrować).
Klasyfikacja Wózków Widłowych
Można założyć, że w przybliżeniu wyróżnia się około piętnastu rodzajów wózków widłowych, w zależności od przyjętego kryterium podziału. Wózki widłowe klasyfikuje się według:
- Rodzaju napędu: spalinowe, elektryczne, hybrydowe.
- Konstrukcji: czołowe, boczne, wielokierunkowe, wysokiego składowania, teleskopowe.
- Zastosowania: terenowe, magazynowe, specjalistyczne, kontenerowe, do kompletacji.
- Sposobu obsługi: z operatorem siedzącym, z operatorem stojącym, prowadzone ręcznie (piesze).
- Liczby kół: np. wózek widłowy 3-kołowy i 4-kołowy.
Podział Ze Względu na Rodzaj Napędu
Rodzaj napędu jest kluczowym czynnikiem decydującym o warunkach i miejscach, w których wózek widłowy może być bezpiecznie i efektywnie stosowany. Najważniejszą kwestią w tym przypadku jest generowanie spalin.
Wózki Widłowe z Silnikiem Diesla
Ten typ wózków widłowych charakteryzuje się największym poziomem zanieczyszczeń. Dlatego używa się ich w zasadzie wyłącznie na zewnątrz, ponieważ w pomieszczeniach mogłyby stanowić poważne zagrożenie. Doskonale sprawdzają się na placach budowy, w miejscach przeładunkowych oraz na rozmaitych, otwartych składowiskach. Mają dużą moc i mogą pracować w trudnych warunkach.
Wózki Widłowe na Gaz (LPG)
Wózki zasilane gazem płynnym zaliczane są do urządzeń spalinowych, jednak w tym przypadku spaliny są znacznie „czystsze” i mniej szkodliwe. Z tego powodu wózki gazowe mogą być używane nie tylko na zewnątrz, ale - pod pewnymi warunkami - także w pomieszczeniach, które muszą być bardzo dobrze wentylowane. Istotna jest również stała kontrola użytkowanych butli z gazem.
Wózki Widłowe Akumulatorowe (Elektryczne)
Pojazdy na prąd nie generują żadnych szkodliwych spalin, co sprawia, że z powodzeniem można z nich korzystać w każdym pomieszczeniu, bez względu na rodzaj wentylacji. W przypadku akumulatorów kwasowo-ołowiowych odpowiednio wentylowane muszą być jednak akumulatorownie, czyli miejsca ładowania baterii trakcyjnych. Ta konieczność nie występuje przy akumulatorach litowo-jonowych, których ładowanie nie wymaga tak specjalnych warunków. Wózki akumulatorowe pracują niezwykle cicho, co wpływa na komfort operatora i środowisko pracy. Są one cichsze i nie emitują spalin, co czyni je idealnymi do pracy w zamkniętych pomieszczeniach i bardziej ekologicznym wyborem.
Podział Ze Względu na Konstrukcję i Przeznaczenie

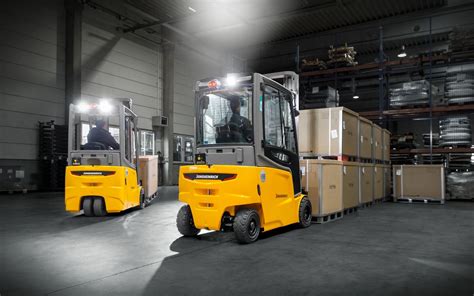

Wózki Czołowe z Przeciwwagą
Są to najczęściej występujące wózki jezdniowe, szeroko stosowane w transporcie bliskim, fabrykach i magazynach na całym świecie. Charakteryzują się jednostką podnośnikową składającą się z masztu i typowych wideł. Wózek czołowy równoważy ciężar ładunku z ciężarem przeciwwagi (zazwyczaj żeliwnym) umieszczonym z tyłu wózka. Siedzenie kierowcy znajduje się za masztem, a silnik pod siedzeniem, co zapewnia optymalną stabilność. Przez tylny układ kierowniczy wózki czołowe są ekstremalnie zwrotne. Rozróżniamy wózki 3- i 4-kołowe, przy czym 3-kołowe wyróżniają się niezwykle wysoką manewrowością w ciasnych pomieszczeniach, a 4-kołowe większym udźwigiem i stabilnością. Mogą one przenosić ładunki od 1 do 6,5 ton, a wysokość podnoszenia, zależna od rodzaju masztu (podwójny lub potrójny), może wynosić od czterech do siedmiu metrów.
Wózki Boczne i 4-Kierunkowe
Są to specjalistyczne wózki, które mają widły umieszczone z boku wózka, umożliwiając transport długich ładunków (np. rur, desek, belek) w wąskich przestrzeniach. Wózki 4-kierunkowe boczne, najczęściej z napędem elektrycznym, gazowym lub na ropę, są przeznaczone do transportu i sztaplowania długich, nieporęcznych ładunków w przemyśle drzewnym, przetwórstwie drewna czy branżach wymagających przemieszczania długich rur. Są dostępne w wersji z siedzeniem dla kierowcy lub z platformą operatora.
Wózki Paletowe (Paleciaki, Wózki Unoszące EPT)
To podstawowe wyposażenie do podnoszenia i transportu palet na krótkich dystansach. Są proste w obsłudze, małe i zwrotne, co ułatwia transport ładunków bez uciążliwej pracy ręcznej.
- Ręczne: Najprostsze, obsługiwane manualnie, bez własnego napędu. Określane mianem „paleciaków”.

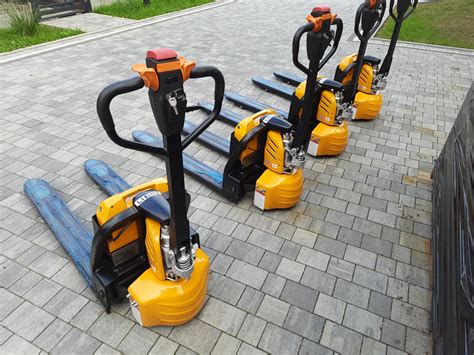

- Elektryczne (EPT): Zasilane elektrycznie, ułatwiają przemieszczanie ciężkich ładunków. Małe przednie koła wózka EPT są zamontowane na końcu wideł, a większe tylne koła znajdują się pod wahaczem. Potoczna nazwa dla elektrycznego wózka paletowego lub ręcznego unoszącego to „piesek” - operator pokonuje drogę pieszo. Wózki unoszące umożliwiają unoszenie i opuszczanie towaru przy pomocy wideł, służąc głównie do przemieszczania towarów z punktu A do punktu B lub składowania na posadzce.
Wózki Wysokiego Składowania (Reach Truck)
Są to specjalistyczne wózki wykorzystywane w magazynach z wysokimi regałami, pozwalające operować ładunkami na dużych wysokościach. Charakteryzują się położeniem kabiny operatora, które wymusza na nim siedzenie bokiem do kierunku jazdy, co zapewnia lepszą widoczność. Zamiast przeciwwagi, mają z przodu nogi stabilizujące i środek ciężkości ulokowany pod siedzeniem operatora. Maszyny tego typu są przeznaczone głównie do pracy w pomieszczeniach.
Sztaplarki (Układarki Podnośnikowe)
Sztaplarka to wózek podnośnikowy o napędzie elektrycznym, którego głównym zadaniem jest transport palet i układanie ich w stosy (piętrowanie). Często nazywany jest również układarką podnośnikową. Sztaplarki są znacznie bardziej kompaktowe niż klasyczne wózki czołowe, dzięki czemu idealnie nadają się do pracy w ciasnych przestrzeniach, na antresolach i w wąskich alejkach. Są idealne do zbierania i łączenia poszczególnych elementów zamówień klientów i jednostek magazynowych tam, gdzie wózek widłowy nie jest potrzebny, np. w małych magazynach.
- Obsługa: Operator prowadzi urządzenie za pomocą uchwytu (prowadzony pieszo) lub jeździ stojąc na specjalnej platformie (z platformą dla operatora).
- Zastosowanie: Obsługa regałów niskiego i średniego składowania, załadunek i rozładunek towarów na regały, transport ładunków wewnątrz magazynu.
- Parametry: Udźwig najczęściej do 1,5 t (choć dostępne są modele do 2 000 kg), wysokość podnoszenia do ok. 5 metrów.
Wózki Teleskopowe (Telehandler)
Wózek z teleskopowym wysięgnikiem, który umożliwia podnoszenie ładunków na dużą wysokość (nawet do 30 metrów) i na większe odległości od maszyny. Znajduje zastosowanie przede wszystkim w budownictwie, rolnictwie i przemyśle. Wózki te posiadają zazwyczaj napęd spalinowy (diesel) na wszystkie koła oraz oscylującą oś tylną. Operator ma do wyboru różne tryby kierowania: przednią osią (do szybkiego przemieszczania), zsynchronizowany układ kierowniczy (do zwrotów przy niewielkim promieniu skrętu) oraz sterowanie krabowe (do poruszania się bokiem w ciasnych pomieszczeniach).
Wózki do Wąskich Korytarzy (VNA - Very Narrow Aisle)
Przeznaczone do pracy w bardzo wąskich korytarzach magazynowych, często wyposażone w systemy automatyczne. Dostępne są w odmianach man-up (operator podnosi się w kabinie na ten sam poziom co widły, dając najlepszy widok na ładunek) i man-down (operator pozostaje na podłodze). Wózki te umożliwiają korzystanie z najwęższych korytarzy, efektywnie wykorzystując przestrzeń magazynową.
Wózki do Kompletacji
Mowa tu o procesie przygotowywania zamówień, zbierania i łączenia poszczególnych towarów. Występują w wielu wersjach, zróżnicowanych pod względem wysokości podnoszenia, do kompletacji pionowej i poziomej. Wózki do komisjonowania poziomego służą przede wszystkim transportowaniu ładunków i ich składowaniu do wysokości 2 000 mm przy sile udźwigu do 2 500 kg.
Wózki Systemowe
Innym typem wózków pracujących także w wysokich regałach są tak zwane wózki systemowe. Mogą one pracować na sporych wysokościach - nawet kilkunastu metrów. Podział wózków systemowych można przeprowadzić m.in. ze względu na umiejscowienie kabiny operatora - na dole (man down) lub na górze (man up). Wśród wózków systemowych można wyróżnić wózki widłowe wielokierunkowe, np. trójstronne (głowica wideł obraca się wokół własnej osi i może kompletować towar z każdej strony, w tym z przodu korytarza, a także składować palety na podłodze), oraz wózki widłowe dwustronne (widły są teleskopowe, dają operatorowi mniejsze możliwości manewrowania, ale za to wózek może pracować w jeszcze węższym korytarzu).
Wózki do Dużych Obciążeń
Używane są do przenoszenia bardzo ciężkich ładunków, np. maszyn czy stalowych konstrukcji, gdzie udźwig wynosi do kilkudziesięciu ton.
Nadzór Urzędu Dozoru Technicznego (UDT)
Wszystkie wózki widłowe podlegają nadzorowi Urzędu Dozoru Technicznego (UDT). Klasyfikacja wózków podlegających nadzorowi UDT obejmuje: wózki jezdniowe podnośnikowe z mechanicznym napędem, wózki z wysięgnikiem, wózki boczne, wózki unoszące, wózki naładowne, wózki teleskopowe oraz wózki specjalistyczne. Wszystkie te rodzaje wózków muszą być zarejestrowane w UDT i przechodzić regularne przeglądy techniczne. Kluczową rolę w zapewnieniu bezpieczeństwa obsługi wózków widłowych i sztaplarek odgrywają UDT, a także normy OSHA i ANSI, które podkreślają znaczenie bezpieczeństwa i odpowiedniego przeszkolenia operatorów. Serwisem może zająć się zewnętrzny podmiot, np. OMV Polska.
Jak zdać Egzamin UDT-WÓZEK WIDŁOWY- część praktyczna 👷🏿❗❗
Kluczowe Parametry Techniczne i Dobór Sprzętu
Dobór odpowiedniego wózka widłowego zależy od rodzaju pracy, warunków pracy, dostępnej przestrzeni i intensywności użytkowania. Kluczowe parametry techniczne, takie jak maksymalny udźwig wózka i wysokość podnoszenia, mają decydujące znaczenie. Bagatelizowanie tych informacji może doprowadzić nie tylko do złego dopasowania wózka, ale też do zmniejszenia efektywności i potencjalnego zagrożenia dla operatorów i osób postronnych. Sprzedawca urządzenia lub firma oferująca wynajem sprzętu może pomóc w doborze optymalnego typu wózka widłowego o właściwych parametrach, bazując na poradach specjalistów w tej dziedzinie.
Innowacje i Przyszłość Wózków Widłowych
Rosnące koszty pracy sprawiają, że inwestorzy coraz śmielej spoglądają w kierunku rozwiązań autonomicznych. Wózki typu AMR (Autonomous Mobile Robots) dostosowują trasę przejazdu do warunków zastanych, stanowiąc jedną z kluczowych innowacji. Technologia ma również wpływ na jakość i wydajność maszyn. W wózkach elektrycznych, baterie litowo-jonowe są jednym z kluczowych osiągnięć, które zwiększają wydajność oraz efektywność operacyjną, nie wymagając specjalnych warunków ładowania, w przeciwieństwie do akumulatorów kwasowo-ołowiowych. Materiały używane w budowie wózków również mają wpływ na ich wydajność. Na rynku wyróżniają się takie firmy jak Toyota, Clark, Yale & Towne Manufacturing oraz KION Group, które wprowadzają nowoczesne, innowacyjne modele wózków widłowych.
