Kompleksowy Przewodnik po Ładowaczu Cyklop: Obsługa i Konserwacja

Wprowadzenie do Ładowacza Cyklop

Ładowacz Cyklop wyróżnia się swoją unikalną konstrukcją na tle typowych ładowaczy czołowych, takich jak TUR. Posiada on obrotnicę i wysięgnik, co przekłada się na większą liczbę punktów smarowania, więcej połączeń oraz większą dźwignię przy maksymalnym zasięgu. Ta specyfika ma istotny wpływ na jego pracę, konserwację i potencjalne problemy eksploatacyjne.

Bezpieczeństwo Pracy z Ładowaczem Cyklop

Podstawowe zasady bezpieczeństwa

Bezpieczna praca z ładowaczem Cyklop rozpoczyna się od rutyny. Zanim podniesiesz ładunek, zawsze wykonaj krótką kontrolę. Przegląd ładowaczy czołowych należy zawsze rozpoczynać od elementów krytycznych, które mogą doprowadzić do nagłego opadnięcia ramion lub odpięcia osprzętu. Najszybciej zużywają się węże, szybkozłącza i uszczelnienia, a zaraz po nich sworznie, tuleje oraz elementy osprzętu (zęby i rygle).

• Ważna uwaga: W razie jakichkolwiek prac przy hydraulice zawsze najpierw opuść osprzęt na ziemię, zgaś silnik i rozładuj ciśnienie na rozdzielaczu.

Zaleca się, aby podczas pracy z ładunkiem utrzymywać go nisko, poruszać się z niską prędkością i wykonywać łagodne skręty. Jeśli niepokojące sygnały pojawią się w czasie pracy, należy natychmiast zatrzymać maszynę, opuścić osprzęt na ziemię i dopiero wtedy szukać przyczyny.

Ryzyko przewrócenia ciągnika

Kiedy ładowacz podnosi belę, big-bag lub paletę wysoko, środek ciężkości ciągnika przesuwa się do przodu i w górę. Na nierównościach jest to prosta droga do przewrócenia ciągnika, dlatego należy zachować szczególną ostrożność.

Kontrola osprzętu

Bezpieczeństwo w praktyce to również stan osprzętu. Jeżeli używasz euroramki, kontroluj, czy rygiel nie jest wyrobiony i czy blokada domyka się symetrycznie. Elementy te, takie jak zęby, są najłatwiejsze do zużycia przez podważanie, uderzenia w beton, pracę na zbyt dużej prędkości i "wbicie" w pryzmę bez wyczucia. Warto mieć chociaż jeden zapasowy ząb i pasującą tuleję, ponieważ bez nich łyżka czy krokodyl tracą funkcjonalność, a doraźne spawanie rzadko daje powtarzalną geometrię.

Typowe Problemy i Diagnostyka Układu Hydraulicznego Cyklopa

Ładowacz Cyklop, jak każda maszyna, może napotkać na problemy w układzie hydraulicznym, które wymagają precyzyjnej diagnostyki.

Słaba moc i opadanie siłowników

Użytkownicy często zgłaszają problem ze słabą mocą ładowacza Cyklop, który ma trudności z podniesieniem nawet pustego chwytaka. Dodatkowo, po około 15 minutach pracy siłowniki przestają trzymać: ramię samoistnie opada, łyżka zamyka się, a podpory nie utrzymują pozycji. Nawet jeśli olej w zbiorniku wygląda na czysty i nie ma w nim brudu, problem może być złożony, szczególnie jeśli Cyklop stał nieużywany przez dłuższy czas (np. 3 lata).

Potencjalne przyczyny:

• Pompa hydrauliczna: Jest często głównym winowajcą wolnej i bez mocy pracy ładowacza. Jej wykręcenie i oddanie do sprawdzenia może wyjaśnić wiele.
• Rozdzielacz: Szybkie opadanie siłowników jest zazwyczaj spowodowane "przepuszczającym" rozdzielaczem. Możliwe jest uszkodzenie wielu sekcji, co prowadzi do opadania ramienia, zamykania łyżki i opuszczania podpór. Rozdzielacza nie da się naprawić samodzielnie w domu, gdyż wymaga to specjalistycznej regeneracji z użyciem maszyn precyzyjnych (np. szlifierek obrabiających detal z dokładnością do tysięcznych części milimetra). Jest dostępny komplet naprawczy, ale jego montaż wymaga fachowej wiedzy.
• Brak filtrów oleju: Brak filtra w zbiorniku oraz na powrocie oleju może przyczyniać się do zanieczyszczenia układu, co w konsekwencji uszkadza pompę lub rozdzielacz.
• Dzielnik strumienia: Ta "czarna kostka" umieszczona koło rozdzielaczy również może mieć wpływ na nieprawidłowe działanie hydrauliki.
• Regulator ciśnienia: Element ten, często określany jako regulator, ma kluczowe znaczenie dla pracy układu. Jego prawidłowe ustawienie jest niemożliwe do wykonania w domowych warunkach. "Uszczerbek" regulatora ma wpływ na pracę, podobnie jak odkręcona sprężynka z gwintowanym trzpieniem.
• Siłowniki: Pomimo braku dużych wycieków zewnętrznych, siłowniki mogą "się pocić", co wskazuje na wewnętrzne przecieki i przyczynia się do opadania.

Pękające przewody hydrauliczne

Powszechnym problemem jest pękający przewód stalowy, który biegnie po ostatniej części ramienia i służy do zamykania chwytaka. Ciągłe skręcanie i praca w chłodzie przyspieszają pękanie oplotu. Pęknięcie węża pod ciśnieniem jest nie tylko kosztowne, ale i niebezpieczne. Węże zużywają się szybciej, gdy są zbyt krótkie, pracują na zagięciu, ocierają o ramę lub są skręcone przy maksymalnym skręcie kół.

Problemy z szybkozłączami

Szybkozłącza są wrażliwe na brud i wpinanie pod ciśnieniem. Aby zapobiec awariom, należy regularnie czyścić gniazda i stosować zaślepki. Do rozpinania zawsze używaj procedury "rozładuj ciśnienie".

Konserwacja i Przegląd Ładowacza Cyklop

Dobrze wykonana kontrola sezonowa powinna kończyć się listą: co wymieniasz od razu, a co masz przygotowane na półce. Wtedy ładowacz Cyklop wskutek awarii nie zatrzyma Ci logistyki w najgorętszym momencie. Najlepiej działa prosty schemat oparty o godziny pracy. Przed sezonem zaplanuj przegląd ładowaczy czołowych wraz z listą części, które będziesz miał zawsze pod ręką.

Kluczowe elementy do regularnej kontroli

• Przewody hydrauliczne: Zwróć uwagę na przewody, zwłaszcza te, które ulegają ciągłemu skręcaniu. Kontroluj oplot.
• Punkty smarowania: Ze względu na obrotnicę i wysięgnik, Cyklop ma więcej punktów smarowania, które wymagają regularnej uwagi.
• Geometria: Jeśli sygnały takie jak wyraźne stuki pojawiają się w czasie pracy, a smarowanie nie uspokaja, nie zwlekaj z wymianą zużytych elementów.

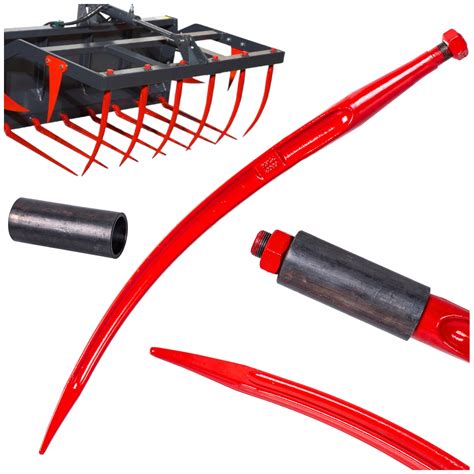

Magazyn "minimum" części zamiennych

Jeśli miałbyś zbudować magazyn "minimum" części zamiennych, zacznij od hydrauliki i przegubów. To właśnie one powodują najwięcej przestojów, ponieważ awaria bywa nagła (pęknięty wąż, rozszczelnione szybkozłącze) albo narasta i w końcu rozbija geometrię (luzy na sworzniach i tulejach).

Najszybciej zużywają się węże, szybkozłącza i uszczelnienia, a zaraz po nich sworznie, tuleje oraz elementy osprzętu (zęby i rygle). Jeżeli trzymasz zapas tych części, przestój skracasz z dnia do godziny, a ryzyko awarii na placu znacznie się zmniejsza.

Wymiana zużytych części

• Sworznie i tuleje: Zużyte sworznie sprawiają, że obciążenia uderzają udarowo w ramę i siłowniki. Jeśli pracujesz codziennie przy oborniku, kiszonce lub paletach, nawet niewielki luz potrafi w sezonie przerodzić się w wybite gniazda. Dlatego, gdy widać wyraźne stuki, a smar nie uspokaja pracy, nie zwlekaj z wymianą - to najbardziej korzystny i najtańszy moment na naprawę.
• Elementy osprzętu (zęby i rygle): Są to elementy, które najłatwiej zużyć przez podważanie, uderzenia w beton, pracę na zbyt dużej prędkości i "wbicie" w pryzmę bez wyczucia.
• Uszczelki przekładni Cyklop: Dostępne są zestawy uszczelek przekładni.

Profesjonalna regeneracja podzespołów

Zapewnia się, że zarówno pompy hydrauliczne, jak i rozdzielacze to podzespoły, które dają się regenerować. Jednak ich naprawa wymaga specjalistycznych maszyn, takich jak szlifierki, obrabiające detal z dokładnością do tysięcznych części milimetra. Samodzielna naprawa tych podzespołów w domowych warunkach jest niemożliwa, a próby mogą doprowadzić do dalszych uszkodzeń. Nową pompę można kupić - nawet nie jest specjalnie droga, i powinna wtedy bez problemu podnosić, nawet po rozgrzaniu.

Numery Części i Dokumentacja

W przypadku potrzeby wymiany lub poszukiwania dokumentacji, pomocne mogą być następujące informacje:

• Instrukcja obsługi: Poszukiwana jest instrukcja obsługi Trolla T-274.
• Przewody hydrauliczne:
  • Przewód hydrauliczny M22x1,5 AA13x1600 (zastosowanie m.in. w ładowaczach Cyklop).
  • Przewód hydrauliczny 275 bar M22x1,5 proste.
• Tuleje:
  • Tuleja mocowania zęba ładowacza (fi 45mm, dł. 110mm).
  • Tuleja zęba ładowacza czołowego typu TUR (dł. 112mm).
• Uszczelki: Zestaw uszczelek przekładni Cyklop.
