Sterowanie i Charakterystyka Koparko-Ładowarki JCB 3CX

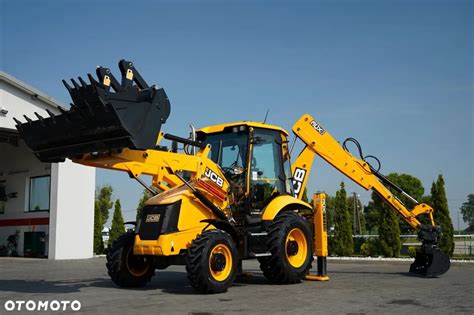

Koparko-ładowarka JCB 3CX to wszechstronna maszyna budowlana, znana ze swojej niezawodności i szerokiego zakresu zastosowań. W niniejszym artykule przedstawimy szczegółową charakterystykę tego modelu, jego kluczowe zalety oraz omówimy kwestie związane ze sterowaniem, co pomoże w wyborze agregatu do różnorodnych prac budowlanych, ogrodniczych czy rolniczych.

Dane Techniczne i Konstrukcja JCB 3CX

Model JCB 3CX jest przystosowany do pracy w szerokim zakresie temperatur, od -20 do +46 ℃. Jego układy elektryczne i hydrauliczne zostały specjalnie zabezpieczone przed potencjalnymi uszkodzeniami, co zwiększa niezawodność w trudnych warunkach. Nadwozie oraz główne elementy konstrukcyjne wykonano z wytrzymałego materiału, co gwarantuje odporność maszyny na duże obciążenia występujące podczas prac budowlanych, ogrodniczych, ziemnych oraz załadunkowo-rozładunkowych.

Wymiary i Podstawowe Parametry

Poniżej przedstawiono ogólne wymiary i parametry techniczne modelu JCB 3CX:

• Długość konstrukcyjna: 5620 mm
• Całkowita szerokość: 2360 mm
• Wysokość kabiny: 2780 mm
• Całkowita wysokość: 3610 mm
• Minimalny prześwit pod podporą: 370 mm
• Minimalny prześwit pod łyżką: 500 mm

Kluczowe parametry techniczne obejmują:

• Moc robocza: 63 kW / 85 KM
• Masa robocza: 7370 kg
• Maksymalna pojemność łyżki do kopania: 0,3 m³
• Szerokość łyżki do kopania: 60 cm
• Maksymalna pojemność łyżki do ładowania: 1 m³
• Szerokość łyżki do ładowania: 2,23 m
• Kąt obrotu łyżki: 201°
• Maksymalna głębokość kopania: 4,24 m
• Maksymalna prędkość: 37 km/h
• Maksymalna pojemność udźwigu: 1850 kg
• Maksymalna wysokość podnoszenia ładunku: 3,23 m
• Pojemność zbiornika paliwa: 143 l
• Podwozie: z napędem na wszystkie koła
• Skrzynia biegów: mechaniczna/półautomatyczna

Zużycie paliwa dla koparko-ładowarki JCB 3CX to około 8 l/h.

Silnik JCB 3CX

Koparko-ładowarka JCB 3CX jest wyposażona w silnik wysokoprężny Perkins 1004-40T z 4 cylindrami i pojemnością 4 litrów. Układ napędowy osiąga maksymalną moc do 100 koni mechanicznych i moment obrotowy do 400 Nm, nawet przy niskich obrotach. Taka konfiguracja zapewnia minimalne zużycie paliwa przy zachowaniu wysokiej wydajności.

W silniku wbudowano filtr wody oraz filtr oleju z zaworem przeciwprądowym, co wydłuża czystość oleju i zmniejsza koszty konserwacji. Filtr powietrza posiada system automatycznego czyszczenia. Dodatkowo, silnik jest wyposażony w system podgrzewania o mocy 240 W, umożliwiający szybki start nawet w bardzo niskich temperaturach. Skuteczny system chłodzenia i turbodoładowanie dopełniają specyfikację. W najnowszych modelach zastosowano bardziej wydajny system spalania paliwa, co pozwala zrezygnować z filtra sadzy układu wydechowego i jeszcze bardziej zmniejsza zużycie paliwa.

Codzienna kontrola, konserwacja i naprawy są ułatwione dzięki konstrukcji i umiejscowieniu silnika, które zapewniają szybki dostęp do wszystkich węzłów i agregatów.

System Elektryczny

Nominalne napięcie w sieci pokładowej wynosi 12 V. Koparka posiada instalację elektryczną ze specjalnymi złączami i tablicą z bezpiecznikami topikowymi. Zainstalowano akumulator o pojemności 115 A/godz. (niemal bezobsługowy), generator prądu przemiennego o mocy 75 A, 2 halogenowe reflektory drogowe, 4 przednie i 4 tylne regulowane reflektory oraz 2 tylne światła.

Wśród przyrządów kontrolno-pomiarowych znajdują się: tachometr, czujnik i wskaźnik poziomu paliwa, czujnik i wskaźnik temperatury płynu chłodzącego, licznik motogodzin oraz zegar. Obecny jest także audiowizualny system sygnalizacji poziomu i ciśnienia oleju w silniku, stanu skrzyni biegów, akumulatora, hamulca postojowego, filtra powietrza i generatora prądu przemiennego.

Innowacyjne Funkcje Usprawniające Pracę

Koparko-ładowarka JCB 3CX wyposażona jest w szereg funkcji, które zwiększają jej wydajność i komfort użytkowania, jednocześnie redukując zużycie paliwa:

• EcoRoad: Dzięki zastosowaniu transformatora hydraulicznego z blokadą, zużycie paliwa na godzinę może spaść nawet o 25%. Nowa funkcja Torque Lock dodatkowo redukuje zużycie paliwa o 25% i zwiększa prędkość jazdy o około 10%.
• EcoLoad: Umożliwia sterowanie prędkością układu hydraulicznego, co poprawia siłę uciągu przy niskich obrotach agregatu napędowego. Technologia ta znacząco zmniejsza zużycie paliwa.
• EcoDig: Funkcja ta obejmuje układ hydrauliczny z trzema pompami, które przy niskich obrotach zwiększają ciśnienie. Zwiększa to wydajność agregatu i zmniejsza zużycie paliwa podczas kopania o 15%.
• PowerSlide: Specjalny napęd hydrauliczny, który umożliwia przesuwanie tylnego zawieszenia koparki po prowadnicy, co ułatwia pozycjonowanie maszyny.
• SRS (Smooth Ride System): Kompensator drgań tylnego urządzenia zawieszonego, zapobiegający wysypywaniu się ładunku z łyżki. Zawiera 1 butlę suchego azotu i akumulator hydrauliczny.

Kabina Operatora i Ergonomia Sterowania

Kabina operatora JCB 3CX została zaprojektowana z myślą o maksymalnym komforcie i widoczności. Kompaktowa budowa silnika i niewielka maska zapewniają doskonałą widoczność. Drzwi otwierają się z obu stron, co ułatwia dostęp. Wielowarstwowe, wytrzymałe szkło zapewnia dodatkowe bezpieczeństwo.

Tylną szybę kabiny można otworzyć, przesuwając ją pod dach. Systemy ogrzewania i odmrażania przedniej szyby oraz lusterek zapewniają komfort w każdych warunkach. Dobra izolacja akustyczna i antywibracyjna utrzymuje poziom hałasu wewnątrz na poziomie nieprzekraczającym 73 dB. Wbudowane są również systemy ogrzewania, klimatyzacja, radio i magnetofon z dwoma głośnikami.

Fotel operatora jest zamontowany na zawieszeniu pneumatycznym, a po bokach znajdują się wygodne uchwyty sterujące w postaci joysticków. Joysticki obracają się wraz z fotelem podczas przechodzenia od prac ziemnych do załadunku i rozładunku, co jest dużym udogodnieniem.

Układ Kierowniczy

Układ kierowniczy JCB 3CX jest w pełni zhydraulizowany. Po zatrzymaniu silnika aktywowany jest awaryjny układ kierowniczy. Dostępne są 2 tryby sterowania:

• Skręt dwóch kół: do jazdy po drogach.
• Skręt czterech kół: do manewrowania podczas transportu ładunków i pracy w ograniczonych warunkach.

Koło kierownicy ma skok 2 i 3/4 obrotu od oporu do oporu.

Systemy Sterowania Osprzętem (JCB X+, SAE, ISO+)

System sterowania ręcznego w kabinie JCB 3CX umożliwia wybór schematu sterowania: JCB X+, SAE, ISO+. Jest to kluczowy aspekt dla operatorów, ponieważ różne schematy mają odmienne przypisanie funkcji do ruchów joysticków. Na przykład, w JCB często spotyka się ruchy dźwigni w kształcie litery "X", podczas gdy maszyny innych producentów, takich jak CAT czy Komatsu, mogą używać schematu w kształcie "plusa" (SAE lub ISO).

Wielu operatorów podkreśla, że przestawienie się z jednego schematu na drugi może być początkowo trudne. Funkcje ramienia i wysięgnika, czy obrót i łyżka, mogą być zamienione, co wymaga adaptacji. Jednakże, doświadczeni operatorzy często są w stanie szybko opanować nowy schemat, a dla tych ze "smykałką" różnica staje się niewielka po krótkim czasie pracy. Niektórzy operatorzy rozważają nawet modyfikację systemu, aby zmienić funkcję dźwigni ładowarki na joystick, choć wiąże się to z kosztami i koniecznością precyzyjnego dostosowania przepływów sekcji i ciśnień. Możliwość wyboru schematu (ISO na SAE i odwrotnie) nie zawsze jest łatwa i szybka, ale standardowo funkcja zmiany z JCB X+ na plusowy jest prosta do zrealizowania.

Osprzęt Dodatkowy i Modyfikacje Koparko-Ładowarki JCB 3CX

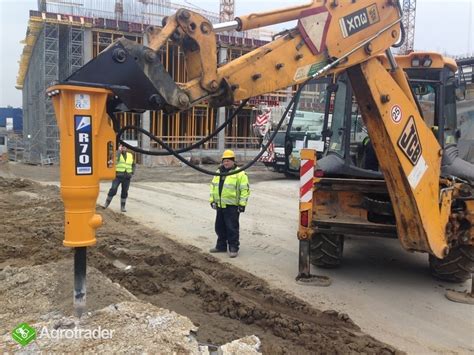

Do koparko-ładowarki JCB 3CX dostępnych jest wiele szybkowymienialnych osprzętów, co znacznie zwiększa jej wszechstronność. Należą do nich: łyżki, widły, młoty hydrauliczne, sprzęt wiertniczy, frezarki i inne. Szczególnie użyteczna jest uniwersalna łyżka szczękowa "6 w 1", która umożliwia kopanie, ładowanie, przesuwanie materiału, chwytanie, wyrównywanie gruntu i zasypywanie rowów. Wysięgnik i tylna rączka łyżki mają tę samą długość, co pozwala pracownikowi kopać w pobliżu maszyny, oszczędzając paliwo. Za pomocą tylnej łyżki operator może wykopać około 100 m³ gruntu w ciągu 8 godzin pracy.

Główne Modyfikacje Modelu 3CX

Istnieje kilka modyfikacji koparko-ładowarki JCB 3CX, różniących się konfiguracją i możliwościami montażu osprzętu:

• 3CX: Standardowy model ze stałym ramieniem.
• 3CX Sitemaster: Wersja z ramieniem teleskopowym, która pozwala zwiększyć maksymalną głębokość kopania do 5,5 m.
• 3CX Contractor: Najmocniejsza wersja, wyposażona w silnik wysokoprężny z turbodoładowaniem, dzięki czemu maksymalna moc maszyny wzrosła do 100 KM. Posiada teleskopowy uchwyt.
• 3CX Super: Model z większymi kołami na przedniej osi i funkcją sterowania skrętem tylnych kół, co znacząco poprawia manewrowość. Podczas skręcania przednich kół tylne skręcają w przeciwną stronę.
• Pothole Master: Wersja wyposażona w frezarkę typu planującego i łyżkę ze szczotką, przeznaczona głównie do napraw i konserwacji odcinków dróg.
