Charakterystyka systemów sterowania radiowego
Sterowanie radiowe w maszynach, takich jak ładowarki teleskopowe JCB serii 540, jest rozwiązaniem popularnym i typowym, choć często programowanym pod konkretną maszynę. Chociaż w niektórych przypadkach znalezienie konkretnej instrukcji, zwłaszcza dla systemów podobnych do tych występujących w żurawiach HMF, może być wyzwaniem, samo sterowanie jest powszechne. Aby sprawdzić prawidłowe funkcjonowanie systemu, najprostszym sposobem jest poszukanie w maszynie kabla do połączenia pilota z odbiornikiem. To pozwala na szybką weryfikację komunikacji. Naklejki na pilocie często wskazują, że system jest zaprogramowany pod konkretne urządzenie.
Sterowanie radiowe a platformy robocze JCB
Integracja z ładowarkami teleskopowymi JCB

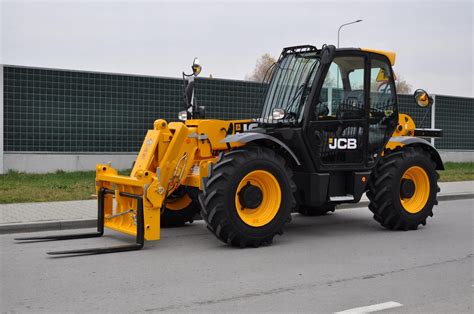

Firma JCB opracowała gamę platform roboczych przeznaczonych do czterech popularnych modeli ładowarek teleskopowych, oferujących zasięg od 14 do 20 metrów. Te platformy można zamontować w ładowarkach teleskopowych JCB 540-140, 540-170 i 540-200. W zależności od modelu maszyny dostępne są trzy różne opcje podestów, o udźwigu: 365, 500 lub 1000 kg. Najmniejsza platforma charakteryzuje się stałą konstrukcją o szerokości 2,4 metra.
Zalety i aktywacja sterowania radiowego platform
Platformami roboczymi można sterować zdalnie radiowo, co zapewnia znaczną elastyczność podczas wykonywania prac i eliminuje konieczność prowadzenia przewodów. Aby aktywować tryb pracy na platformie, należy przełożyć kluczyk z transponderem z maszyny bazowej do modułu zdalnego sterowania. Przed rozpoczęciem pracy z platformą konieczne jest włączenie blokady hamulca postojowego i ustawienie ładowarki na stabilizatorach. Procedura ta zapobiega niepożądanym ruchom maszyny podczas korzystania z platformy. Zachowano również możliwość wymontowania kosza, umieszczenia kluczyka z transponderem z powrotem w maszynie i korzystania z niej jako z tradycyjnej ładowarki teleskopowej.
JCB Attachments - Quick Hitch
Bezpieczeństwo i zgodność z normami
Wszystkie platformy robocze JCB są zaprojektowane zgodnie z rygorystyczną normą EN280. Dodatkowo firma JCB zastosowała blokadę osi tylnej w podwoziu, co zapewnia maksymalną stabilność podczas pracy w konfiguracji urządzenia podnośnikowego, zarówno w trybie platformy, jak i w trybie standardowym. Ładowarki teleskopowe są również wyposażone w awaryjny układ obniżania platformy, zgodny z normą EN280. Dzięki temu systemowi wysięgnik można bezpiecznie obniżyć na podłoże w razie ewentualnej, mało prawdopodobnej, awarii silnika lub w przypadku braku paliwa. Maszyny posiadają także alarm dźwiękowy, który informuje operatora o ustawieniu wysięgnika pod kątem mniejszym niż 20°.
Obsługa i diagnostyka pilota sterowania radiowego
Procedura uruchamiania pilota Hetronic

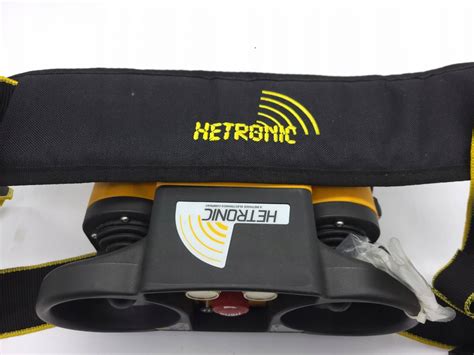

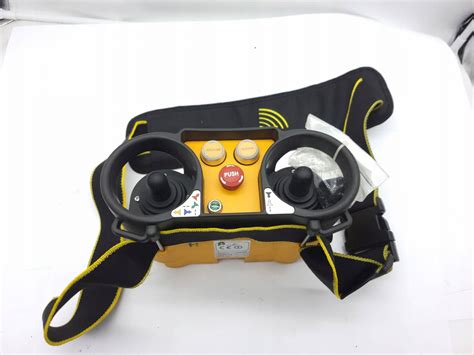

W przypadku pilota typu Hetronic, jego uruchomienie odbywa się za pomocą dużego, czarnego pokrętła znajdującego się po prawej stronie. Pilot jest zasilany baterią, którą należy umieścić od spodu urządzenia. Zielona dioda sygnalizuje, że bateria jest naładowana i gotowa do pracy. Jeden z przełączników na pilocie służy do regulacji obrotów silnika. Standardowa procedura uruchamiania obejmuje przełączenie na sterowanie radiowe w samej maszynie, następnie włączenie pilota i połączenie go z odbiornikiem za pomocą jednego z przypisanych przycisków. Podczas aktywnej pracy pilota dioda zazwyczaj mruga. Ważne jest, aby sprawdzić, czy czerwony przycisk STOP nie jest wciśnięty, ponieważ musi być rozłączony przed uruchomieniem.
Rozwiązywanie problemów z uruchomieniem silnika
Jeżeli po włączeniu pilota i próbie uruchomienia silnika włącza się jedynie zapłon, a kontrolki świecą, ale silnik nie uruchamia się, może to wskazywać na problem z ustawieniami lub aktywacją czujników bezpieczeństwa w ładowarce. Konieczne jest upewnienie się, że blokada przechyłu jest załączona, hamulec ręczny jest aktywny, a stabilizatory (stopy) są maksymalnie rozłożone. Te warunki są kluczowe dla bezpieczeństwa i prawidłowego działania maszyny w trybie sterowania radiowego. Odblokowanie czerwonego przycisku STOP jest podstawą, gdyż w przeciwnym razie nic się nie wydarzy.
Przypadek uszkodzonego czujnika stopy
Częstą przyczyną problemów z działaniem sterowania radiowego i uruchamianiem maszyny, zwłaszcza w kontekście platform roboczych, mogą być uszkodzone czujniki bezpieczeństwa. Przykładem jest usterka czujnika prawej stopy, która może uniemożliwić prawidłowe funkcjonowanie systemu. Na każdą stopę przypada zazwyczaj po dwa czujniki: jeden odpowiada za detekcję maksymalnego położenia, a drugi za najniższe. Ich prawidłowe działanie jest absolutnie kluczowe dla bezpieczeństwa operatora oraz dla prawidłowej aktywacji i pracy różnych trybów maszyny. Serwis potwierdził, że uszkodzony czujnik stopy, którego koszt wynosił około 550 zł netto, był przyczyną problemu, co podkreśla znaczenie regularnej kontroli tych komponentów.
