Sterowniki i zaawansowane systemy w ciągnikach Kubota

W dzisiejszych czasach nowoczesne ciągniki rolnicze stają się coraz bardziej zaawansowanymi maszynami, integrującymi złożone systemy elektroniczne i informatyczne. Przykładem jest flagowa seria japońskich ciągników Kubota M7004, która wyposażona jest w bezstopniową przekładnię KVT i 6,1-litrowy silnik, stawiając na zaawansowaną integrację z certyfikowanymi maszynami ISOBUS.

Zaawansowane technologie w Kubota M7004

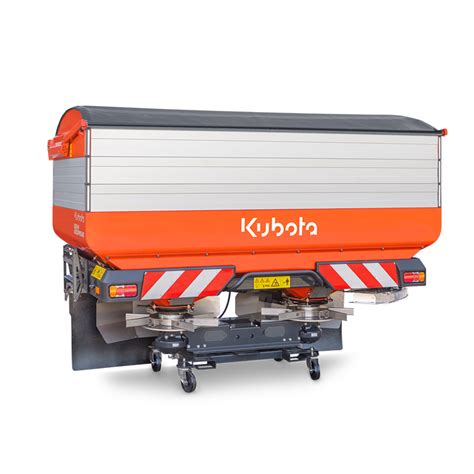

Kluczowym elementem specyfikacji wersji Premium jest system TIM (Tractor Implement Management), który umożliwia dwukierunkową wymianę danych między ciągnikiem a zagregowanym sprzętem. W praktyce oznacza to, że prędkość jazdy czy sterowanie hydrauliką są kontrolowane bezpośrednio przez sterownik maszyny. Rozsiewacz Kubota DSX-W Geospread, wykorzystując system TIM, automatycznie zarządza parametrami ciągnika, co według producenta ma na celu zachowanie idealnej geometrii wysiewu niezależnie od ukształtowania terenu.

Silnik i układ napędowy

Sercem modelu Kubota M7004 jest 4-cylindrowa jednostka napędowa Kubota V6108 TIEF5. W przeciwieństwie do rynkowego trendu zmniejszania pojemności skokowej, japoński producent zastosował silnik o pojemności 6,1 litra. Konstrukcja ta, wyposażona w turbosprężarkę, intercooler oraz systemy oczyszczania spalin (EGR i SCR), generuje - w zależności od wariantu - moc 130, 150 lub 170 KM.

Istotnym elementem charakterystyki silnika jest funkcja PowerBoost, która pozwala na chwilowe zwiększenie mocy (do 20 KM) w specyficznych warunkach obciążenia, takich jak transport drogowy lub praca z WOM. Dzięki temu topowy model M7-174 może dysponować mocą rzędu 175 KM. Napęd przekazywany jest za pomocą bezstopniowej przekładni KVT (w wariancie Premium), co umożliwia płynne i precyzyjne dopasowanie prędkości jazdy do wykonywanej pracy. Warto zwrócić uwagę na dużą pojemność silnika, która zapewnia wysoki moment obrotowy przy niższych prędkościach obrotowych. Połączenie to przekłada się na niższe zużycie paliwa.

Hydraulika i udźwig

Układ hydrauliczny w serii M7004 opiera się na pompie o zmiennym wydatku (closed center) oferującej przepływ do 110 l/min. Ciągnik może obsługiwać do 6 zaworów hydraulicznych. Udźwig tylnego TUZ wynosi 9400 kg, a przedniego 3500 kg.

Warto zwrócić uwagę na funkcję Swap Valve, która pozwala na zmianę przypisania sterowania rozdzielaczami hydraulicznymi. Dzięki temu operator może skonfigurować joystick i dźwignie w kabinie zgodnie z własnymi preferencjami, niezależnie od fizycznego podłączenia przewodów z tyłu maszyny.

System TIM i cyfryzacja

Najważniejszym atutem technologicznym wariantu Premium KVT jest praca w ramach systemu TIM (Tractor Implement Management). Dzięki TIM (zaawansowana funkcjonalność ISOBUS) rozsiewacz automatycznie zarządza kluczowymi parametrami ciągnika:

• Regulacja WOM: Utrzymanie jego stałej prędkości obrotowej w celu zachowania zadanej szerokości rozrzutu.
• Geometria zawieszenia: Poprzez sterowanie hydraulicznym łącznikiem górnym oraz wysokością ramion TUZ, system koryguje wysokość i kąt nachylenia rozsiewacza. Jest to kluczowe w miarę opróżniania zbiornika, co pozwala zachować optymalną trajektorię lotu granul.

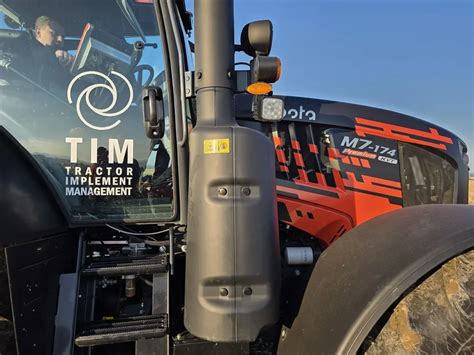

Całość obsługiwana jest z poziomu terminali K-Monitor (7” lub 12” Pro), które integrują również funkcje automatycznego prowadzenia w ramach nawigacji satelitarnej. Oznaczenie systemu TIM (Tractor Implement Management) na kabinie ciągnika wskazuje, że jest to certyfikowany standard ISOBUS, który odwraca tradycyjną logikę sterowania - w tym układzie to maszyna towarzysząca wysyła komendy sterujące do układu napędowego i hydraulicznego ciągnika. Według zapewnień producenta, zastosowanie automatyzacji TIM ma na celu przede wszystkim eliminację błędów operatora i zwiększenie precyzji zabiegów. Kubota informuje, że automatyczna korekta ustawień rozsiewacza przekłada się na redukcję strat nawozu lub materiału siewnego.

Komfort i wsparcie użytkownika

W kwestii komfortu ciągnika, producent podkreśla zastosowanie amortyzacji przedniej osi oraz kabiny, a także pneumatycznego fotela. Do pracy nocnej przewidziano pakiet 14 reflektorów LED. Dodatkowym wsparciem dla użytkownika mają być programy Kubota Care (gwarancja do 5 lat lub 5000 godzin) oraz narzędzia telematyczne Kubota FarmCentre, umożliwiające zdalny monitoring parametrów pracy traktora.

Obsługa codzienna i serwisowanie ciągników Kubota

Codzienna kontrola i obsługa ciągnika rolniczego należy do obowiązków jego użytkownika. Wykonywane w jej ramach czynności nie zajmą więcej niż pół godziny. Na wstępie istotna uwaga! Ciągnik należy kontrolować i serwisować tylko na równym i poziomym podłożu. Do każdego modelu marki Kubota producent przewidział określony harmonogram i zakres czynności kontrolnych.

Czynności kontrolne

1. Sprawdzenie stanu ogólnego: Wzrokowo kontrolujemy stan lakieru, szyb, reflektorów i ogumienia. Należy pamiętać, żeby ciągnik był czysty. Warstwa błota nie pozwoli nam bowiem dostrzec ewentualnych pęknięć lub innych uszkodzeń.
2. Poziom oleju silnikowego: Jedną z podstawowych czynności związanych z obsługą codzienną ciągnika jest sprawdzenie poziomu oleju silnikowego. Kontrolujemy go przy zimnym silniku lub najwcześniej 5 minut po jego wyłączeniu. Poziom oleju powinien mieścić w obszarze zakreskowanym wskaźnika. W podobny sposób sprawdzamy ilość oleju w przednim moście oraz skrzyni przekładniowej. Nie wolno uruchamiać ciągnika przy zbyt niskim poziomie oleju.
3. Poziom płynu chłodzącego: Bezwzględnie w czasie czynności związanych z obsługą codzienną ciągnika należy skontrolować poziom płynu chłodzącego. Sprawdzamy go na zbiorniczku wyrównawczym. Ważnym elementem są siatki chłodnicy. Jeśli znajdziemy na nich owady, fragment roślin lub grubą warstwę kurzu to należy je bezwzględnie usunąć. Analogicznie postępujemy w przypadku chłodnic.
4. Układ dolotowy i filtr powietrza: Głównym zadaniem filtra jest wyłapywanie zanieczyszczeń, aby nie dostały się do silnika.
5. Przełączniki i dźwignie: W trakcie obsługi codziennej ciągnika powinniśmy także skontrolować działanie wszystkich przełączników oraz dźwigni - zakresów wałka WOM, napędu i blokady mechanizmu różnicowego oraz pedał hamulca, pedał wyboru kierunku jazdy i hamulec ręczny. Wszelkie zaburzenia płynności ruchu dźwigni i pedałów są sygnałem ostrzegawczym.
6. Oświetlenie i sygnał dźwiękowy: Ważne jest także sprawdzenie oświetlenia ciągnika oraz sygnału dźwiękowego. Podczas kontroli oświetlenia pamiętamy o wszystkich rodzajach świateł.
7. Czujnik siedzenia (OPC) i pasy bezpieczeństwa: Ciągnik jest wyposażony w czujnik siedzenia, tak zwany czujnik OPC. Warto skontrolować jego działanie, podobnie jak pasów bezpieczeństwa.

Zachęcamy do dokładnego zapoznania się z instrukcją obsługi użytkowanego modelu marki Kubota. Dokument ten zawiera wskazówki jak optymalnie korzystać z maszyny Kubota.

Rozwiązywanie problemów ze sterownikami i podnośnikiem

Sterowanie w nowoczesnych traktorkach Kubota opiera się na elektronice, gdzie serwomechanizmy pełnią rolę elementów wykonawczych, a potencjometry kontrolują położenie. Działa to w ten sposób, że zadając dźwignią podnośnika (położenie góra-dół) ustawia się odpowiednią wartość na potencjometrze. Sterownik dąży do wyrównania wartości, otwierając rozdzielacz (cewka suwaka podnoszenie-opuszczanie). Gdy wartości się wyrównają, brak jest napięcia na cewce.

Typowe problemy i diagnostyka

W przypadku problemów, takich jak „podnośnik żyjący swoim życiem” (czyli co by się nie kręciło czy przyciskało, zawsze podnosi się do góry) lub wychylone lewe ramię, problemem może być:

• Uszkodzona puszka z pokrętłami, do której mogła dostać się woda.
• Zaśniedziały bezpiecznik rurkowy nad pompą wtryskową.
• Wcięty zielony przycisk, który automatycznie podnosi podnośnik do góry.
• Niesprawne połączenia na wsuwkach lub uszkodzone oporności cewek.
• Awaria żyroskopu, który monitoruje przechył.

Jeśli zielony guzik (przycisk podnoszenia TUZ-a) został wciśnięty, a glebogryzarka poszła do góry i skręciła w prawo, a pokrętła reagują z opóźnieniem, należy sprawdzić pokrętła 1 i 4. Pokrętło 4 reguluje przechył, ale tylko w pozycji wyłączonego zielonego przycisku i w granicach 1-6 na dźwigni położenia podnośnika.

Wskazówki dla użytkowników starszych modeli

W przypadku problemów z rozrusznikiem, np. w modelu Kubota B7000, gdy ciągnik ciężko kręci (zarówno zimą, jak i latem), po sprawdzeniu kabli i baterii, wszystko wskazuje na rozrusznik. Wymiana tulejek rozrusznika może być rozwiązaniem. Z kolei, gdy nie działa "gaszenie" silnika z kluczyka (np. w Kubota GL 23 lub GT950) i silnik pracuje nawet po zdjęciu klemy, problemem może być elektrozawór służący do gaszenia lub brak +12V na odpowiednim kabelku z przekaźników. Można spróbować podać napięcie bezpośrednio ze stacyjki.

Dla Kubota Aste, modelu produkowanego w latach 1989-1997, dostęp do szczegółowych informacji może być trudny, gdyż nie był oficjalnie eksportowany do Europy. W takich przypadkach pomocne mogą być fora internetowe i społeczności użytkowników.

Inne aspekty eksploatacji i modyfikacji

Niektóre zagadnienia poruszane przez użytkowników obejmują:

• Przetaczanie traktorka Kubota GR 1600 z przekładnią hydrostatyczną: Prawidłowe przetoczenie lub transport wymaga znajomości specyfiki przekładni.
• Problemy z biegami w skrzyni manualnej: W przypadku oporu przy zmianie biegów, konieczne może być ponowne wciśnięcie sprzęgła.
• Modyfikacje alternatora: W alternatorach Denso z kostką 3-pinową, wyprowadzenia to P (sygnał do obrotomierza), IGN (+ po stacyjce) i L (lampka kontrolna ładowania).
• Traktorki ogrodnicze: Dla dużych powierzchni zaleca się traktorki o mocy ponad 8 KM i z silnikiem 2-cylindrowym. Warto rozważyć modele takie jak Stiga Estate 3084 H.
• Silniki Kubota w innych zastosowaniach: Silniki Kubota, np. dwucylindrowe, są cenione za niezawodność, ale w agregatach chłodniczych (np. Carrier 422) mogą wymagać dodatkowego wentylatora do chłodzenia latem.
• Modyfikacje ciągników: Niektórzy użytkownicy próbują sparować tylny most ze skrzynią biegów Kuboty (np. L175) z silnikiem samochodowym (np. Golf 1.6d lub Daihatsu Charade 1.0d).

Dostępność części i akcesoriów

W specjalistycznych sklepach internetowych, takich jak TVH, dostępny jest szeroki wybór części i akcesoriów odpowiednich dla traktorów Kubota. Dodatkowo oferowane są zamienne części do wielu innych marek traktorów, w tym Agco, Agrimac, Allis Chalmers, Amazone, Belarus, Case, Caterpillar, Claas, Cnh, Deutz Fahr, Ebro, Fahr, Fendt, Fermec, Fiat, Hitachi, Gehl, Giant, Hanomag, Horsch, Husqvarna, Hyster, Ingersoll-Rand, JCB, John Deere, Kalmar, Kobelco, Komatsu, Kuhn, Kukje, Kverneland, Landini, Laverda, Lely, Linde, Lindner, Manitou, Massey Ferguson, Mb Trac, McCormick, Merlo, Mitsubishi, Mustang, New Holland, Nissan, Perfect, Porsche, Same, Shibaura, Sisu, Steyr, Takeuchi, Tcm, Terex, Tug, Universal, Ursus, Valtra, Vogel, Volvo, Yanmar, Yto.

Po uzyskaniu dostępu do platformy sklepu można:

• Zamówić części i akcesoria do ciągników bezpośrednio za pomocą własnego oprogramowania.
• Zaoszczędzić czas poszukiwań i zredukować błędy wyszukiwania, rejestrując swoje traktory.
• Spersonalizować sprzęt, dodając własne referencje, zdjęcia, dokumenty i notatki.
• Znaleźć z łatwością odpowiednie numery lub nazwy potrzebnych części, korzystając ze specyfikacji technicznej części lub poprzez markę i typ urządzenia.
• Od razu zobaczyć cenę, czas dostawy, dostępność, zdjęcia i opis techniczny dla każdego numeru katalogowego.

Zaleca się stosowanie oryginalnych części lub zamienników najwyższej jakości, aby zapewnić długą żywotność i niezawodność maszyny.
