Rozwiązanie problemów z uruchomieniem traktorka MTD – podłączenie stycznika i rola zabezpieczeń

Problem z uruchomieniem traktorka marki MTD YEARD o mocy 11,5 KM, objawiający się niemożnością odpalenia silnika przez stacyjkę, jest powszechnym wyzwaniem dla wielu użytkowników. Zamiast rozruchu, często słychać jedynie charakterystyczne "puk", co wskazuje na brak dopływu prądu do rozrusznika. Niniejsza artykuł szczegółowo omawia diagnostykę, prawidłowe podłączenie stycznika (przekaźnika rozrusznika) oraz rolę zabezpieczeń, które mogą wpływać na działanie układu zapłonowego.

Diagnoza usterki i rola stycznika

Początkowa diagnoza często wskazuje na uszkodzenie stycznika, który pełni funkcję przekaźnika w obwodzie rozrusznika. Słyszane "puk" podczas przekręcania kluczyka w stacyjce świadczy o tym, że cewka stycznika otrzymuje zasilanie i próbuje zadziałać, ale obwód wysokoprądowy do rozrusznika nie zostaje zamknięty. Uruchomienie silnika "na krótko", poprzez bezpośrednie podłączenie kabli rozruchowych z akumulatora samochodowego do rozrusznika, potwierdza jego sprawność i jednocześnie wskazuje na problem w obwodzie pomiędzy akumulatorem a rozrusznikiem, gdzie kluczową rolę odgrywa właśnie stycznik.

Budowa i zasada działania stycznika

Typowy stycznik rozrusznika w traktorku ma:

• Dwa duże bolce z gwintem - służą do podłączenia grubych kabli zasilających.
• Jedna lub dwie płaskie blaszki (wsuwki) - to zaciski cewki sterującej stycznikiem.
• Mocowania do obudowy - często pełnią funkcję połączenia z masą.

Kiedy stacyjka jest przekręcana w pozycję rozruchu, prąd przepływa przez cewkę sterującą stycznika, tworząc pole magnetyczne, które przyciąga zworę, zamykając tym samym obwód między dwoma grubymi bolcami. Pozwala to na przepływ wysokiego prądu z akumulatora bezpośrednio do rozrusznika.

Prawidłowe podłączenie stycznika

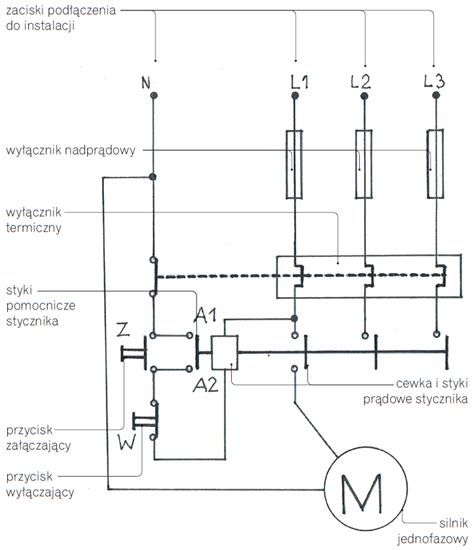

Błędne podłączenie stycznika po jego wymianie jest częstą przyczyną dalszych problemów. Poniżej przedstawiono schemat prawidłowego podłączenia:

Podłączenie grubych kabli (obwód główny)

1. Gruby kabel zasilający od akumulatora (plusowy): Podłącz go pod jeden z grubych bolców miedzianych na styczniku, który jest stale pod napięciem.
2. Gruby przewód wychodzący z rozrusznika: Podłącz go pod drugi gruby bolec miedziany na styczniku.

Ważne jest, aby te połączenia były solidne i miały niską rezystancję, ponieważ przez nie przepływa duży prąd rozruchowy.

Podłączenie kabli sterujących (obwód cewki)

Kable sterujące zasilają cewkę stycznika, umożliwiając jego zadziałanie. Zazwyczaj są to cieńsze przewody:

1. Przewód z cewki stycznika (płaska blaszka) do masy: Jeden przewód z cewki przekaźnika (jedna z płaskich blaszek) podłącz pod masę traktorka (np. do ramy). Często stycznik jest mocowany do metalowej konstrukcji, co zapewnia masę.
2. Przewód z cewki stycznika (druga płaska blaszka) do stacyjki: Drugi przewód z cewki przekaźnika (druga płaska blaszka) podłącz pod stacyjkę, zazwyczaj pod zacisk oznaczony numerem 50, który podaje napięcie tylko w pozycji rozruchu.

Dodatkowo, w jednym z pozostałych cienkich kabli wychodzących ze stacyjki powinieneś mieć stale napięcie (zacisk nr 30), które zasila resztę układu elektrycznego.

Rola włączników bezpieczeństwa i ich wpływ na uruchomienie

W traktorkach ogrodowych stosuje się szereg włączników bezpieczeństwa, które uniemożliwiają uruchomienie silnika w niebezpiecznych warunkach. Najczęściej są to:

• Czujnik sprzęgła/hamulca: Musi być wciśnięty, aby obwód rozrusznika był zamknięty.
• Czujnik pod siedzeniem: Zapewnia, że operator znajduje się na fotelu podczas pracy.
• Czujnik pozycji kosiska/noży: Uniemożliwia rozruch, gdy noże są załączone.

Te włączniki są zazwyczaj wpięte szeregowo w obwód sterujący cewką stycznika. Oznacza to, że każdy z nich musi być zamknięty (czyli warunek bezpieczeństwa spełniony), aby prąd dotarł do cewki stycznika i umożliwił rozruch. W przypadku problemów z uruchomieniem, warto sprawdzić ciągłość obwodu tych czujników za pomocą miernika. Niewłaściwe podłączenie lub uszkodzenie tych czujników może powodować brak możliwości uruchomienia, nawet przy sprawnym styczniku.

Problem z żółtym kablem od zabezpieczeń

Szczególny przypadek stanowi problem z żółtym kablem od zabezpieczeń, który, jak opisano, jest podłączony do elementu, z którego wychodzi przewód z fajką na świecę. Odłączenie tego kabla pozwala na uruchomienie silnika, ale uniemożliwia jego wyłączenie kluczykiem. Jest to silna wskazówka, że ten kabel jest częścią obwodu zapłonowego i służy do masowania cewki zapłonowej w celu wyłączenia silnika. Gdy kabel jest odłączony, cewka zapłonowa nie może zostać uziemiona, co powoduje brak możliwości zatrzymania silnika. Problem ten może wskazywać na:

• Usterkę stacyjki: Brak prawidłowego zwarcia do masy obwodu zapłonowego w pozycji "STOP".
• Problem z czujnikiem bezpieczeństwa: Nieprawidłowo działający czujnik może utrzymywać obwód zapłonowy otwarty, uniemożliwiając wyłączenie silnika.
• Uszkodzenie okablowania: Przerwa lub zwarcie w obwodzie żółtego kabla.

W takim przypadku należy sprawdzić ciągłość i działanie stacyjki w różnych pozycjach, a także poprawność działania wszystkich włączników bezpieczeństwa, które mogą być powiązane z obwodem zapłonowym.

Wskazówki diagnostyczne

• Użycie miernika: Niezbędne narzędzie do zlokalizowania problemów. Sprawdź napięcie na grubym kablu z akumulatora (powinno być stałe). Sprawdź napięcie na zaciskach cewki sterującej stycznika podczas przekręcania kluczyka.
• Sprawdzenie ciągłości obwodów: Zweryfikuj, czy stacyjka i wszystkie włączniki bezpieczeństwa prawidłowo zamykają i otwierają obwody.
• Wizualna inspekcja: Poszukaj luźnych połączeń, skorodowanych zacisków lub przetartych kabli.
• Dokumentacja: Jeśli posiadasz schemat elektryczny traktorka, będzie to nieoceniona pomoc w diagnostyce.

Rozwiązanie problemów z uruchomieniem traktorka MTD wymaga systematycznego podejścia do diagnostyki. Kluczem jest zrozumienie roli stycznika, prawidłowe jego podłączenie oraz upewnienie się, że wszystkie włączniki bezpieczeństwa działają zgodnie z przeznaczeniem.
