Suwnice i żurawie – kompleksowy przewodnik po urządzeniach dźwignicowych

Suwnice i żurawie to dwa główne typy urządzeń dźwignicowych, które odgrywają kluczową rolę w transporcie bliskim w wielu sektorach przemysłu, budownictwa oraz logistyki. Choć ich cel jest podobny - podnoszenie, przenoszenie i ustawianie ciężkich ładunków - różnią się konstrukcją, zasadą działania, zastosowaniem oraz wymogami dotyczącymi dozoru technicznego. Poniższy artykuł ma na celu usystematyzowanie wiedzy na temat tych maszyn, wskazanie ich specyficznych cech oraz pomoc w podjęciu świadomej decyzji o wyborze odpowiedniego rozwiązania.

Definicje i podstawowe pojęcia

W praktyce przemysłowej często dochodzi do mylenia pojęć suwnic, żurawi, dźwigów i podnośników. Zgodnie z definicjami zawartymi w normach technicznych (m.in. PN-ISO 4306-1) oraz przepisach dozoru technicznego, kluczowe urządzenia dźwignicowe to:

Suwnica

Suwnica to dźwignica pracująca w ruchu przerywanym, zdolna do poruszania się po szynach lub bieżniach. Posiada co najmniej jeden poziomy dźwigar i jest wyposażona w co najmniej jeden mechanizm podnoszący. Przeznaczona jest do przemieszczania ładunków w przestrzeni ograniczonej wysokością podnoszenia, rozpiętością dźwigara lub dźwigarów oraz długością toru jazdy całej maszyny. W praktyce składa się z ruchomego mostu, po którym porusza się wózek z mechanizmem podnoszenia (np. wciągnikiem). Działa w obrębie zdefiniowanej przestrzeni, najczęściej w halach przemysłowych lub na specjalnie przygotowanych torowiskach zewnętrznych, jako urządzenie stacjonarne przystosowane do pracy w stałej lokalizacji.

Wciągnik

Wciągnik to dźwignica pracująca w ruchu przerywanym, przeznaczona do podnoszenia i opuszczania ładunków na określonej drodze, z przejazdem lub bez. Ładunki mogą być zawieszone na hakach lub innych urządzeniach chwytnych. Najczęściej stosuje się wciągniki elektryczne linowe lub łańcuchowe.

Wciągarka

Wciągarka (często nazywana wciągnikiem typu otwartego lub potocznie elektrowciągiem) to również dźwignica pracująca w ruchu przerywanym, przeznaczona do podnoszenia i opuszczania ładunków na określonej drodze, z przejazdem lub bez. Ładunki mogą być zawieszone na hakach lub innych urządzeniach chwytnych. Zespół mechanizmów wciągarki najczęściej zabudowany jest na odrębnej ramie stanowiącej główną konstrukcję nośną maszyny. Jest to rozwiązanie stosowane w przypadku większych udźwigów i bardziej wymagających zastosowań, posiadające zazwyczaj bardziej zaawansowany układ napędowy i większą moc silników.

Żuraw stacjonarny

Żuraw stacjonarny to dźwignica pracująca w ruchu przerywanym, przeznaczona do przemieszczania ładunków w przestrzeni ograniczonej wysokością podnoszenia, długością wysięgnika oraz kątem obrotu wysięgnika. Najczęściej składa się z zamontowanego na stałe do podłoża słupa z obrotowym wysięgnikiem lub samego wysięgnika zamocowanego obrotowo, np. do ściany lub innej maszyny. Mechanizmy podnoszenia i zmiany wysięgu są zazwyczaj realizowane poprzez wykorzystanie wciągnika poruszającego się po wysięgniku.

Rodzaje suwnic

Suwnice przemysłowe występują w różnych wariantach konstrukcyjnych, zaprojektowanych z myślą o konkretnych zadaniach operacyjnych i warunkach środowiskowych. Można wyróżnić cztery najważniejsze rodzaje suwnic, różniące się m.in. rodzajem napędu (elektryczny, hydrauliczny, ręczny, pneumatyczny, mieszany):

Suwnica pomostowa

Należą do najczęściej stosowanych urządzeń w zakładach przemysłowych. Ich konstrukcja opiera się na poziomym moście, który porusza się wzdłuż torów jezdnych zamontowanych na podporach hali. To rozwiązanie pozwala na swobodny ruch ładunku w trzech osiach, co znacząco zwiększa elastyczność pracy i umożliwia precyzyjne pozycjonowanie ciężkich komponentów. Występują w wariantach jedno- lub dwudźwigarowych, w zależności od wymaganej rozpiętości i udźwigu. Operator ma możliwość operowania z ziemi lub z kabiny operatora, co zapewnia mu swobodę i dojście w najbardziej skomplikowane miejsca.

Suwnica bramowa

Stosowane są tam, gdzie nie ma możliwości instalacji torów jezdnych podwieszonych pod dachem hali. Ich konstrukcja opiera się na dwóch pionowych podporach (nogach), które spoczywają bezpośrednio na szynach umieszczonych w podłożu. Suwnice bramowe świetnie sprawdzają się w otwartych przestrzeniach, takich jak place składowe, prefabrykatornie betonu, porty czy złomowiska. Tego typu urządzenia łączą w sobie dużą nośność z odpornością na warunki atmosferyczne. Mogą posiadać dwie lub więcej bram i mieć podwozie kołowe lub szynowe. Po pomoście porusza się cięgnik.

Suwnica podwieszana

Rozwiązanie to jest idealne w zakładach o ograniczonej wysokości lub tam, gdzie kluczowa jest ergonomia przestrzeni. Składa się najczęściej z jednej szyny, zabiera mało miejsca na hali i pozwala na optymalne wykorzystanie pomieszczenia. W porównaniu z suwnicami pomostowymi, suwnice podwieszane mają niższą zabudowę.

Suwnica półbramowa

Praca suwnicy tego rodzaju polega na przerywanym ruchu. Podobnie jak suwnice bramowe, posiadają nogi, jednak zazwyczaj tylko jedną poruszającą się po szynie w posadzce, a drugą wspartą na podwyższonym torowisku lub konstrukcji hali.

Konstrukcja i elementy suwnicy przemysłowej

Suwnica przemysłowa, mimo pozornej prostoty, jest złożonym urządzeniem technicznym, w którym każdy element odgrywa kluczową rolę w sprawnym i bezpiecznym przemieszczaniu ładunków. Precyzyjne zgranie wszystkich komponentów sprawia, że suwnica może niezawodnie funkcjonować w trudnych warunkach przemysłowych, często w systemie wielozmianowym.

Elementy mechaniczne suwnicy:

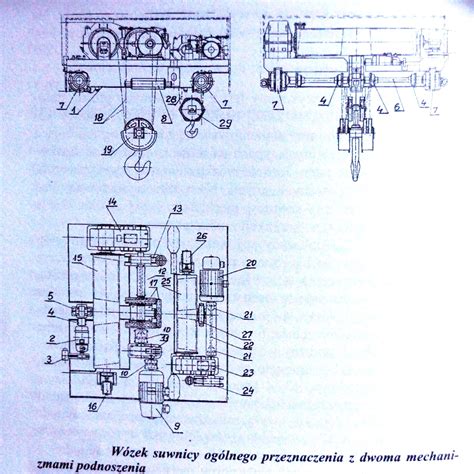

• Most - serce każdej suwnicy, przenoszące ciężar ładunku i wózka z wciągnikiem. W suwnicach pomostowych przemieszcza się po torach jezdnych. Składa się z dźwigarów, najczęściej w postaci konstrukcji skrzynkowej spawanej, wykonanych z blachy stalowej.
• Wózek jazdy - porusza się po moście, odpowiadając za przemieszczanie ładunku w kierunku poprzecznym względem torów jezdnych. Na nim umieszczony jest mechanizm podnoszenia.
• Mechanizm podnoszenia (wciągnik/wciągarka) - odpowiada za podnoszenie i opuszczanie ładunku, najczęściej za pomocą liny stalowej lub łańcucha zakończonego hakiem, chwytakiem magnetycznym lub innym uchwytem.
• Czołownice - końce mostu oparte na prostopadłych do nich czołownicach, wyposażonych w zestawy kołowe. Połączenie czołownic i dźwigarów umożliwia ruch wzdłużny mostu suwnicy względem podtorza. Zawierają koła pędne, koła jezdne, mechanizmy jazdy suwnicy, zderzaki, szczotki miedziane oraz (dla suwnic zewnętrznych) zabezpieczenia przeciwwiatrowe.
• Zestawy kołowe - odpowiadają za przemieszczanie się suwnicy wzdłuż torów jezdnych, składają się z kół napędowych i biernych, łożyskowania, a w przypadku napędzanych zestawów - silników z przekładniami.
• Tor jazdy suwnicy - składa się z torów jezdnych, odbojów i krzywek.

Elementy elektryczne suwnicy:

• Systemy sterowania - nowoczesne suwnice są wyposażane w zaawansowane systemy sterowania, w tym systemy antykolizyjne i ograniczniki stref pracy.
• Kaseta sterownicza - służy do ręcznego sterowania suwnicą.
• Troleje (odbieraki prądu) - odpowiadają za zasilanie elektryczne.
• Wyłączniki krańcowe - zabezpieczenia ograniczające ruchy suwnicy.
• Szafka sterowniczo-rozdzielcza - umieszczona na wózku jazdy.
• Łącznik zasilania - odpowiada za włączenie i wyłączenie suwnicy.
• Szafka rozdzielcza instalacji elektrycznej - umieszczona na moście.
• Firanki kablowe (szynoprzewody) - giętkie przewody zamocowane na wózkach kablowych, tworzące system głównie do zasilania wciągnika/wciągarki.
• Kablozwijarki - często stosowane w suwnicach bramowych do doprowadzania zasilania do urządzeń podwieszonych na haku, np. elektromagnesu.

Zasada działania suwnicy przemysłowej

Prawidłowe funkcjonowanie suwnicy opiera się na współpracy kilku niezależnych mechanizmów, z których każdy odpowiada za konkretny zakres ruchu. Zrozumienie zasady działania suwnicy pozwala lepiej planować pracę, optymalizować cykle operacyjne i dbać o bezpieczeństwo personelu oraz urządzenia.

Suwnica wykonuje trzy podstawowe ruchy:

1. Ruch mostu - poziome przemieszczenie całej konstrukcji wzdłuż torów jezdnych. Napęd mostu najczęściej realizowany jest za pomocą elektrycznych motoreduktorów, które obracają zestawami kołowymi umieszczonymi na końcach mostu.
2. Ruch wózka - przemieszczanie wózka w poprzek mostu. Napęd wózka działa na podobnej zasadzie jak napęd mostu - opiera się na elektrycznych silnikach połączonych z przekładniami.
3. Ruch pionowy - podnoszenie i opuszczanie ładunków. Mechanizm podnoszenia operuje przy pomocy liny stalowej lub łańcucha. W nowoczesnych suwnicach prędkość podnoszenia może być płynnie regulowana, co pozwala na precyzyjne ustawienie ładunku.

Największą zaletą suwnicy jest synchronizacja tych trzech ruchów. Płynność synchronizacji zależy od jakości zastosowanych napędów, precyzji układów sterowania oraz doświadczenia operatora. Nowoczesne systemy pozwalają na bardzo dokładne manewrowanie nawet przy dużych obciążeniach, eliminując ryzyko niekontrolowanego bujania ładunku, zderzeń czy błędów pozycjonowania.

Rodzaje żurawi

Żurawie, podobnie jak suwnice, występują w wielu konfiguracjach, aby spełnić określone potrzeby projektowe i zastosowania. W budownictwie i przemyśle ciężkim kluczową rolę odgrywają żurawie wieżowe, zapewniające niezbędny zasięg, wysokość i udźwig dla projektów na dużą skalę. Oprócz nich występują również żurawie stacjonarne, często nazywane warsztatowymi lub słupowymi, idealne do obsługi konkretnych stanowisk pracy.

Żurawie wieżowe

Są niezbędne w przypadku wysokich projektów budowlanych, zapewniając wyjątkową wysokość i udźwig.

• Samojezdne żurawie wieżowe - można je szybko zmontować i zdemontować, co czyni je idealnymi do krótkoterminowych projektów i miejsc o ograniczonej przestrzeni.
• Żurawie wieżowe młotkowe - charakteryzują się poziomym wysięgnikiem z wózkiem, który przesuwa ładunek w poziomie.
• Żurawie wieżowe z wysięgnikiem dmuchanym - mają ruchomy wysięgnik, który można podnosić lub opuszczać, co pozwala im pracować w ograniczonych przestrzeniach.
• Żurawie wieżowe flat top - zaprojektowane bez górnej ramy, dzięki czemu są łatwiejsze i szybsze w montażu i demontażu.

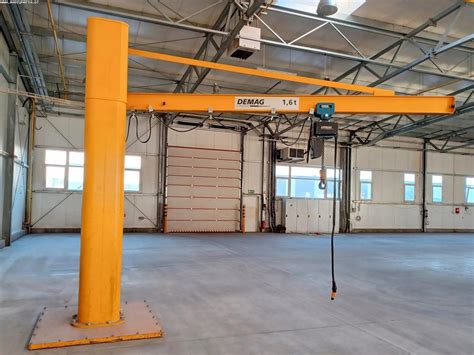

Żurawie stacjonarne (warsztatowe, słupowe)

Są to urządzenia przeznaczone do przemieszczania ładunków w przestrzeni ograniczonej wysokością podnoszenia, długością wysięgnika oraz kątem obrotu. Najczęściej składają się z zamontowanego na stałe do podłoża słupa z obrotowym wysięgnikiem lub samego wysięgnika zamocowanego obrotowo, np. do ściany. Idealnie sprawdzają się w pomieszczeniach o mniejszej powierzchni i wysokości, a także do obsługi stanowisk pracy w ograniczonym zasięgu.

Porównanie suwnic i żurawi

Suwnice i żurawie, mimo że służą do podobnych celów, znacząco się różnią, co decyduje o ich optymalnym zastosowaniu.

Dozór techniczny i uprawnienia

Wszystkie suwnice, wciągniki, wciągarki i żurawie stacjonarne podlegają dozorowi technicznemu. Zgodnie z rozporządzeniem Ministra Przedsiębiorczości i Technologii z dnia 30 października 2018 r. w sprawie warunków technicznych dozoru technicznego w zakresie eksploatacji, napraw i modernizacji urządzeń transportu bliskiego, stosowane są formy dozoru technicznego:

• Dozór techniczny pełny - wymaga decyzji zezwalającej na eksploatację oraz zaświadczeń kwalifikacyjnych uprawniających do obsługi.
• Dozór techniczny ograniczony
• Dozór techniczny uproszczony - nie wymaga decyzji zezwalającej na eksploatację ani zaświadczeń kwalifikacyjnych uprawniających do obsługi. Badania techniczne wykonywane są przez organy jednostek dozoru technicznego w konsekwencji wystąpienia niebezpiecznego uszkodzenia lub wypadku.

Urządzenia podlegające dozorowi uproszczonemu:

• Żuraw o udźwigu do 250 kg.
• Żuraw o udźwigu do 1000 kg z jednofazowym wciągnikiem łańcuchowym elektrycznym.
• Suwnica o udźwigu do 250 kg.

Uprawnienia operatora

Aby obsługiwać suwnicę i/lub żuraw, operator musi posiadać odpowiednie uprawnienia, które można zdobyć, szkoląc się w profesjonalnym ośrodku i zdając stosowny egzamin. Uprawnienia te nie obejmują przeprowadzania przeglądów technicznych, konserwacji, serwisu czy montażu dźwignic.

Bezpieczeństwo i BHP

Przy zachowaniu zasad BHP i przestrzeganiu wszystkich procedur obowiązujących na terenie zakładu, obsługa suwnicy czy żurawia jest całkowicie bezpieczna. Ryzyko może pojawić się tylko wtedy, gdy pracodawca zaniecha przeglądów technicznych, konserwacji lub gdy urządzenia te są źle i nadmiernie eksploatowane przez operatorów.

Operatorowi zabrania się:

• Wykonywać pracę pod wpływem alkoholu lub innych substancji odurzających, a także leków zaburzających sprawność psychofizyczną.
• Korzystać z niedopasowanych lub uszkodzonych zawiesi.
• Podnosić ładunki, na których znajdują się ludzie.
• Podnosić ładunki przekraczające dopuszczalny udźwig urządzenia.
• Wykonywać obowiązki urządzeniem niesprawnym lub bez ważnej decyzji UDT.
• Stosować zabezpieczenia przed przeciążaniem ładunkiem.
• Pozostawić ładunek na urządzeniu chwytnym.
• Przenosić ładunki nad innymi osobami oraz w pobliżu stanowisk pracy.
• Dokonywać samowolnie napraw lub regulacji całego urządzenia lub jego podzespołów.
• Czyścić lub smarować mechanizmy suwnicy w czasie pracy.

Jak wybrać odpowiednie urządzenie dźwignicowe?

Decyzja o wyborze systemu dźwignicowego to nie tylko kwestia "podniesienia ciężaru", ale także przepustowości procesowej. Aby podjąć najlepszą decyzję zakupową, należy odpowiedzieć na następujące pytania:

• Co będzie podnoszone i na jaką wysokość?
• Jaki jest maksymalny udźwig i jakie będzie natężenie pracy?
• Z jaką dokładnością chce się pracować i gdzie ładunek ma być odłożony?
• Czy stanowisko pracy jest dla jednej, czy dla większej liczby osób?
• Jaki jest dostępny budżet?

Kryteria wyboru dla żurawi:

• Wysokość podnoszenia.
• Długość ramienia.
• Udźwig.
• Maksymalna wysokość urządzenia.
• Rodzaj wciągnika (elektryczny/ręczny) i wózka (elektryczny/ręczny).
• Rodzaj obrotu ramienia (elektryczny/ręczny).
• Potrzeba dodatkowego osprzętu (trawersa, podnośnik podciśnieniowy, zawiesie łańcuchowe).

Kryteria wyboru dla suwnic:

Kryteria są zbliżone do żurawi, ale zamiast długości ramienia uwzględnia się rozpiętość mostu oraz długość torowiska. Iloczyn tych dwóch wartości daje obszar roboczy suwnicy. Suwnica może pomieścić więcej niż jeden wciągnik, a po torowisku może jeździć nawet kilka mostów. Suwnice oferują większe możliwości na dużych wysokościach (8-10 metrów) w porównaniu do żurawi stacjonarnych (5-6 metrów).

Oznaczenia na suwnicy

W dobrze widocznym miejscu na suwnicy umieszcza się piktogramy kierunkowe, które są dostępne w kilku kolorach i muszą być zrozumiałe dla osób znajdujących się w strefie działania urządzenia:

• Czarno-białe - dźwignica sterowana jest za pomocą kasety sterowniczej lub z kabiny.
• Czerwono-zielone, niebiesko-żółte - dotyczą sposobu sterowania suwnicą z wykorzystaniem radia.

Kolorystyka nie jest przypadkowa. Oznaczenie strzałek dotyczy kierunku, w jakim porusza się wciągnik. Strzałki pod kątem 45 stopni są związane z kierunkiem jazdy mostu dźwignicowego. Na rynku dostępne są również nowoczesne dźwignice oznaczone wirtualnymi znakami ostrzegawczymi, które wyświetlają punkt lub obszar, w którym znajduje się maszyna w trakcie eksploatacji.
