Prawidłowe działanie świateł stopu jest kluczowe dla bezpieczeństwa operatora oraz innych uczestników ruchu drogowego, a także dla prawidłowego funkcjonowania wielu systemów elektronicznych w nowoczesnych maszynach. W przypadku maszyn Komatsu, brak świateł stopu jest często zgłaszanym problemem, który wymaga szczegółowej diagnostyki.
Rola i działanie czujnika stopu
Czujnik pedału hamulca, zwany również wyłącznikiem świateł stopu, służy do przekazywania sygnału o wciśnięciu pedału hamulca i sterowania światłami hamowania. Może występować w dwóch głównych odmianach:
- Mechaniczny: Działa poprzez otwieranie lub zamykanie obwodu elektrycznego odpowiedzialnego za światła hamowania. Znajduje się najczęściej przy pedale hamulca, pod deską rozdzielczą.
- Ciśnieniowy: Działa na zasadzie wzrostu ciśnienia po naciśnięciu pedału hamulca. Jest to czujnik w układzie ABS/ESP, zazwyczaj w okolicy pompy hamulcowej.
Czujnik stopu komunikuje się również z tempomatem, ABS-em, ESP oraz komputerem pokładowym maszyny. W maszynach Komatsu, podobnie jak w innych pojazdach, można spotkać się z różnymi wersjami czujników pedału hamulca, najczęściej 2- i 4-pinowymi.

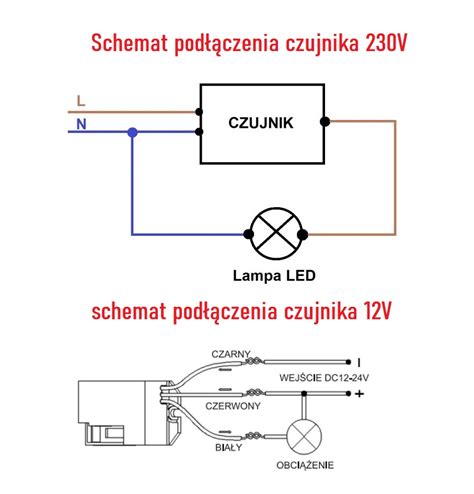

Wersje czujników pedału hamulca
- 2-pinowy czujnik: Zwykle spotykany w starszych pojazdach i maszynach. Jest on odpowiedzialny wyłącznie za działanie świateł hamowania. Jeden pin to zasilanie, drugi to wyjście na światła stopu.
- 4-pinowy czujnik: Wykorzystywany w nowocześniejszych maszynach. Posiada dwa niezależne obwody. Jeden z nich działa jak czujnik 2-pinowy, a drugi odpowiada za komunikację z systemami elektronicznymi, takimi jak tempomat, ABS/ESP, komputer pokładowy, system Start-Stop i skrzynia biegów (szczególnie automatyczna).
W maszynach z systemami autonomicznego hamowania (LKA / AEB) może występować czujnik pedału hamulca z magistralą CAN (więcej niż 4 przewody), co jest istotne przy diagnostyce.
Objawy uszkodzenia czujnika stopu
Uszkodzenie czujnika stopu może objawiać się na wiele sposobów, wpływając na bezpieczeństwo i funkcjonalność maszyny:
Światła stopu nie świecą
W przypadku uszkodzenia czujnika stopu, do świateł hamowania nie będzie wysyłane napięcie, co uniemożliwi ich włączenie. Czujnik nie wyczuwa naciśnięcia pedału, pozostając w pozycji otwartej, a światła się nie zapalają.
Światła stopu świecą cały czas
Zwykle jest to spowodowane zwarciem przewodu, przez który czujnik cały czas pozostaje w pozycji zamkniętej. Oznacza to, że ciągle wysyła komunikat o naciśnięciu pedału, utrzymując światła stopu włączone.
Błędy na desce rozdzielczej
Awaria czujnika stopu, zwłaszcza w wersji 4-pinowej, może powodować wyświetlanie się kontrolek takich jak Check Engine, ABS lub ESP. Wynika to z braku komunikatu o hamowaniu do współpracujących systemów pojazdu.
Podczas diagnostyki komputerowej można odczytać kody błędów odpowiadające uszkodzeniu czujnika stopu, takie jak: 00526, P0504, P0571, P0752, P0573.
Niepoprawne działanie tempomatu
W nowoczesnych maszynach czujnik pedału hamulca współpracuje z tempomatem, odpowiadając za jego wyłączenie po naciśnięciu pedału hamulca. Uszkodzenie czujnika może skutkować nieprawidłowym działaniem lub brakiem możliwości użycia tempomatu.
Brak możliwości uruchomienia maszyny
Może to wystąpić w maszynach wyposażonych w system Start-Stop. Brak komunikatu o naciśnięciu pedału hamulca oznacza, że jednostka sterująca nie wie, kiedy zrestartować silnik, co może uniemożliwić uruchomienie maszyny.
Brak możliwości zmiany biegów w automatycznej skrzyni
Próba zmiany biegu z pozycji "P" podczas startu maszyny może być niemożliwa, jeśli czujnik nie wyśle komunikatu o naciśnięciu pedału hamulca do ECU. Wynika to z braku sygnału dla zaworu elektromagnetycznego blokującego dźwignię.
Słabsza moc maszyny
Jest to nietypowy objaw, częściej spotykany w maszynach z napędem diesla. Jeśli ECU myśli, że pedał hamulca jest wciśnięty, może to ograniczyć obroty silnika powyżej pewnej granicy. Jest to szczególnie widoczne podczas przyspieszania, gdyż maszyna może wykrywać jednoczesne naciśnięcie pedału gazu i hamulca, co może aktywować tryb ochronny i ograniczyć obroty.
Przyczyny uszkodzenia czujnika stopu
Główne przyczyny uszkodzenia czujnika stopu to:
- Zużycie czujnika: Pod wpływem naturalnego zużycia lub awarii współpracujących części.
- Zwarcie w przewodach: Przetarcia lub ciągły styk przewodów mogą prowadzić do awarii czujnika.
- Niepoprawny montaż: Błędy, takie jak złe ustawienie czujnika, mogą uniemożliwić jego prawidłowe działanie.
- Zanieczyszczenia: Kurz, brud, czy osad w przewodach mogą zakłócać wysyłanie sygnału.
- Uszkodzenia mechaniczne: Mogą powstać wskutek wypadku, zalania czy błędów montażowych.
Jak sprawdzić czujnik pedału hamulca?
Istnieje kilka podstawowych sposobów na sprawdzenie poprawności działania czujnika pedału hamulca:
Kontrola wizualna
Sprawdź, czy światła hamowania działają prawidłowo. Warto poprosić o pomoc drugą osobę: jedna obsługuje hamulec, druga kontroluje światła. Należy również sprawdzić fizyczny stan czujnika, który zazwyczaj znajduje się pod deską rozdzielczą, w pobliżu pedału hamulca. Upewnij się, że przewody i styki są w dobrym stanie, nieprzetarte, nieprzecięte i niepoluzowane.
Sprawdzenie multimetrem
Proces może się różnić w zależności od konkretnej maszyny. Niektórzy producenci sugerują sprawdzenie napięcia na złączu czujnika podczas naciśnięcia i zwolnienia pedału hamulca, inni - ciągłości przełącznika. Brak napięcia lub nieprawidłowe wartości świadczą o awarii czujnika stopu.
Diagnostyka komputerowa
Przy pomocy komputera diagnostycznego lub skanera OBD2, należy sprawdzić kody błędów i poprawność działania czujnika stopu na konkretnym bloku. Prawidłowo działający czujnik załączy się tylko po naciśnięciu pedału hamulca.
5-etapowe wskazówki diagnostyczne dotyczące ciężkiego sprzętu z silnikiem Diesla
Konsekwencje jazdy z uszkodzonym czujnikiem pedału hamulca
Uszkodzenie czujnika pedału hamulca może mieć poważne konsekwencje:
- Skutki prawne: Zgodnie z przepisami, w pojeździe muszą być sprawne światła hamowania. Awaria czujnika może skutkować karą pieniężną, zatrzymaniem dowodu rejestracyjnego lub negatywnym wynikiem badania technicznego.
- Skutki bezpieczeństwa: Brak sprawnych świateł hamowania uniemożliwia sygnalizację hamowania innym uczestnikom ruchu drogowego, co może prowadzić do wypadku.
- Obniżenie komfortu jazdy: Obniżenie mocy podczas przyspieszania lub trudności z uruchomieniem maszyny znacznie utrudniają jej użytkowanie.
- Rozładowanie akumulatora: Jeśli czujnik stopu będzie wysyłał sygnał o ciągle wciśniętym pedale hamulca, będzie to powodować rozładowywanie akumulatora.
Trzecie światło stopu a przepisy
Obowiązek posiadania świateł stopu jest regulowany homologacją konkretnego pojazdu. Ogólna zasada jest taka, że jeśli maszyna fabrycznie wyposażona jest w trzy światła hamowania, wszystkie muszą być sprawne. Kwestia ta jest również uregulowana przepisami Unii Europejskiej, które mówią o "Dwu urządzeniach kategorii S1 lub S2 i jednym urządzeniu kategorii S3 lub S4 na pojazdach wszystkich kategorii." W praktyce S1 i S2 to światła stopu lewe i prawe, a S3 i S4 to światła centralnie montowane - "trzecie" światło stopu.
Podczas badania technicznego maszyny diagności sprawdzają działanie wszystkich świateł stopu. Niesprawne jedno światło kwalifikowane jest jako usterka drobna. Dwa niesprawne światła to usterka poważna, a brak działania żadnego ze świateł stopu to usterka niebezpieczna, skutkująca negatywnym wynikiem badania i elektronicznym zatrzymaniem dowodu rejestracyjnego.
Wymiana czujnika stopu
Wymiana czujnika stopu, choć nie jest czynnością skomplikowaną, może wiązać się z błędami, takimi jak złe ustawienie czujnika. Czujnik pedału hamulca znajduje się nad samym pedałem, pod deską rozdzielczą. Koszt wymiany czujnika pedału hamulca to zazwyczaj 150-200 zł, gdzie nowy czujnik to koszt 40-100 zł, a cena robocizny to około 100 zł. Warto jednak nie zwlekać z serwisem, ponieważ jazda z niesprawnym czujnikiem stopu może skutkować mandatem, który znacząco przewyższy koszt wymiany.
Cewka gaszenia ("stop solenoid") a uruchamianie silnika
Innym elementem, który może wpływać na uruchamianie lub gaszenie silnika w maszynach (w tym Komatsu), jest cewka gaszenia, potocznie zwana "gaszakiem" lub "stop solenoidem". Jest to prosty elektromagnes, którego zadaniem jest poruszanie dźwignią na pompie wtryskowej, odcinającą dopływ paliwa do silnika. Cewka gaszenia znajduje się zazwyczaj przykręcona bezpośrednio do korpusu pompy wtryskowej.
Typy cewek gaszenia
- "Energize-to-Run" (Prąd do Pracy): Najpopularniejszy typ. Po przekręceniu kluczyka w pozycję zapłonu, cewka otrzymuje napięcie, które wciąga trzpień i otwiera dopływ paliwa.
- "Energize-to-Stop" (Prąd do Zgaszenia): Rzadszy typ. Trzpień jest w pozycji otwartej (umożliwiającej pracę) bez napięcia.
Objawy awarii cewki gaszenia
- Rozrusznik kręci, ale silnik nie uruchamia się: Dotyczy gaszaków typu "Energize-to-Run". Jeśli cewka jest spalona lub nie otrzymuje napięcia ze stacyjki, trzpień nie cofnie się, a dźwignia na pompie pozostanie w pozycji "stop", uniemożliwiając podawanie paliwa. Aby to sprawdzić, należy podczas przekręcania kluczyka na zapłon posłuchać lub poczuć wyraźne "kliknięcie" z gaszaka.
- Silnik nie gaśnie po wyłączeniu zapłonu: Jeśli masz gaszak typu "Energize-to-Run", oznacza to, że trzpień z jakiegoś powodu się zaciął i nie wrócił do pozycji wyjściowej (np. z powodu brudu lub uszkodzonej sprężyny).
W przypadku awarii gaszaka, silnik można awaryjnie zgasić, mechanicznie przesuwając dźwignię "stop" na pompie wtryskowej ręką. Spalony gaszak jest elementem nierozbieralnym i nienaprawialnym. W nowoczesnych silnikach Common Rail gaszenie odbywa się elektronicznie, bez użycia fizycznego gaszaka.
