Jak działają świece żarowe w ciągniku i dlaczego są kluczowe dla silników Diesla

Świece żarowe są kluczowymi komponentami montowanymi w silnikach wysokoprężnych, które umożliwiają ich rozruch, zwłaszcza w niskich temperaturach. Ich obecność jest niezbędna, ponieważ olej napędowy nie może się zapalić, gdy jest zimny. Temperatura zapłonu tego paliwa wynosi zazwyczaj od 52 do 96 °C, a w przypadku biodiesla to co najmniej 130 °C. Dla porównania, temperatura zapłonu benzyny wynosi około 43 °C, dlatego silniki benzynowe łatwiej uruchamiają się podczas zimy. Świece żarowe pełnią więc niezwykle ważną rolę w jednostkach wysokoprężnych.

Rola i zasada działania świec żarowych

Świece żarowe to w zasadzie duże oporniki elektryczne, które podgrzewają powietrze lub mieszankę paliwowo-powietrzną w silniku, aby ułatwić jej spalanie. Są niczym małe grzejniki, pomagające w uruchomieniu silnika poprzez żarzenie się i wydzielenie ciepła, a przy okazji podgrzewają również blok silnika.

Gdy silnik wysokoprężny jest zimny, sam proces sprężania nie wystarcza do zapłonu. Jednostki wysokoprężne w niskich temperaturach są trudne do uruchomienia, ponieważ blok cylindra i głowica pochłaniają ciepło sprężania i wstrzymują zapłon ze względu na wyższy stosunek powierzchni do objętości. Gdy powietrze jest sprężane i nagrzewa się, duża część ciepła jest oddawana zimnym ściankom cylindra, co powoduje dalsze obniżenie temperatury. Rozwiązaniem tego problemu są właśnie świece żarowe, które podgrzewają komory spalania, podnosząc wewnątrz nich temperaturę powietrza i uruchamiają się na krótko, aż do momentu, kiedy może nastąpić samozapłon.

Świece żarowe są umieszczone w komorach wstępnych lub w samej komorze spalania (w jednostkach z bezpośrednim wtryskiem paliwa). Gdy prąd elektryczny dociera do elementu grzejnego na końcówce, zapala się ona, wytwarzając ciepło, stąd nazwa świece żarowe. Aby doszło do zapłonu, temperatura musi osiągnąć co najmniej 232°C. Jeśli świece żarowe są niesprawne, wymagana temperatura nie zostanie osiągnięta.

W przeciwieństwie do świec zapłonowych, świece elektryczne muszą być wystarczająco gorące pod ciśnieniem, aby mogły samoczynnie się zapalić. W czasie upałów paliwo wymaga niewielkiej pomocy innych części samochodowych, aby to osiągnąć. Jednak silniki wysokoprężne często mają trudności z zapłonem paliwa w chłodne dni.

Świeca grzejna podgrzewa paliwo, aby uruchomić silnik. Aby uruchomić silnik, powietrze wlotowe jest sprężane, a gdy tłok się podnosi, silnik wyrzuca olej napędowy do komory spalania. Wtryskiwane paliwo łączy się z powietrzem, odparowuje i zapala się. Po odparowaniu zapłon następuje prawie jednocześnie.

Każdy silnik wysokoprężny ma świecę żarową dla każdego cylindra, dlatego różne marki i modele wymagają różnej liczby świec.

Historia i rozwój systemów wspomagania zapłonu w ciągnikach

Od samego początku stosowania silników diesla w ciągnikach rolniczych starano się walczyć z problemem trudnego rozruchu w niskich temperaturach. Konstruktorzy ciągników starali się wspomóc użytkowników przez różne, mniej lub bardziej udane pomysły.

Ogień pod miską oleju

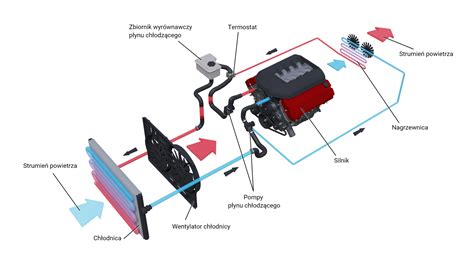

Jednym z pierwszych pomysłów na uruchomienie diesla w czasie mrozu było ogrzanie miski olejowej. Rozpalanie ogniska pod ciągnikiem bywało jednak nieco uciążliwe, a czasem i niebezpieczne. Cel był prosty: ogrzać blok silnika i olej na tyle, żeby uzyskać odpowiednią do zapłonu temperaturę. Cała procedura była jednak czasochłonna i czasami trudna do wykonania, dlatego trzeba było wymyślić coś prostego, niezawodnego i szybkiego.

Lutlampa i metody ogrzewania powietrza

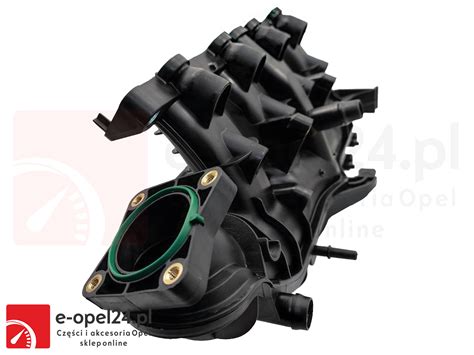

Najprostszą metodą było ogrzanie zasysanego przez silnik powietrza. W starszych ciągnikach często można było zauważyć tajemnicze klapki na kolektorze ssącym (powietrznym). Chcąc uruchomić silnik, klapkę taką się otwierało i lutlampą lub innym palnikiem ogrzewało się powietrze w czasie rozruchu. Zwyczaj ten w nieco zmienionej formie pozostał tu i ówdzie do dziś, choć stosowanie palącej się szmatki przy wlocie powietrza to znakomity sposób, by pozbyć się wkładów filtra powietrza i zniszczyć końcówki wtrysku.

Świeca elektropłomieniowa

Technicznym rozwinięciem tej metody była świeca elektropłomieniowa, stosowana już przed II Wojną Światową, a montowana m.in. w silnikach ciągników MTZ. Zasada działania świecy elektropłomieniowej była prosta i, o ile sama świeca była sprawna, nadzwyczaj skuteczna. Płomieniówka składa się z elementu grzejnego (w kolektorze ssącym), elektrozaworu i zewnętrznego zbiorniczka na naftę. Podgrzewana prądem wolframowa spirala rozgrzewała się do czerwoności, co wskazywał element kontrolny na desce rozdzielczej. W momencie rozruchu silnika otwierał się elektrozawór i do kolektora zasysana była nafta ze zbiorniczka, która natychmiast się zapalała i zaciągana była w postaci żywego ognia do cylindrów, niezmiernie ułatwiając zapłon silnika.

System ten świetnie się sprawdzał, o ile do zbiorniczka laliśmy naftę, sprawna była instalacja świecy, a ona sama nie wykruszyła się ze starości, siejąc do cylindrów drobne elementy twardej spirali grzewczej i niszcząc tłoki, zawory oraz głowice.

Świeca żarowa wolnego grzania

Innym rodzajem podgrzewania powietrza były świece żarowe w kolektorze ssącym, znane z ciągnika C330. Spiralną świecę żarową podgrzewało się za pomocą „hebla” i trzymało na wyczucie. Taki system znajdziemy także w starym typie silnika radzieckiego Władymirca T-25, choć spotkamy go w wielu innych konstrukcjach ciągnikowych. Skuteczność tego rozwiązania była jednak dyskusyjna, ponieważ ogrzewała powietrze miejscowo i w niewielkim stopniu, zużywając przy tym cenny prąd z akumulatora. Podobnie jak w przypadku świecy elektropłomieniowej, wykruszenie żarnika mogło prowadzić do poważnej awarii silnika.

Świeca żarowa szybkiego grzania

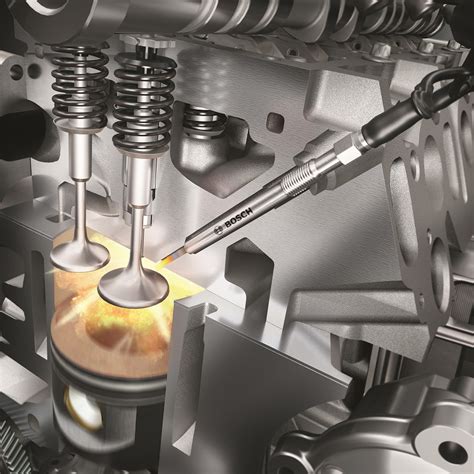

Postęp techniki pozwolił na zastąpienie awaryjnych i zawodnych systemów podgrzewania bardziej skutecznym. Nowoczesnym rozwiązaniem, znanym z masowej motoryzacji, okazało się zastosowanie świec żarowych szybkiego grzania. Charakterystyczną cechą rozwiązania tego typu jest umieszczenie świecy na każdym cylindrze, wewnątrz głowicy. Świece takie przypominają z wyglądu ołówek i występują zwykle w kanale równoległym do kanału wtryskiwacza paliwa.

W odróżnieniu od wcześniejszych konstrukcji ogrzewających powietrze w kolektorze ssącym, świece szybkiego grzania oddają ciepło bezpośrednio do komory spalania, co czyni ten system skuteczniejszym i bardziej wydajnym. Nagrzewają się bardzo szybko (stąd ich nazwa), a nadmiar emitowanego ciepła przekazywany jest wprost do głowicy silnika, co eliminuje straty. Zestaw takich świec żarowych podłączony jest zazwyczaj szeregowo i uruchamiany z kabiny przez przekaźnik prądowy. Mają tylko jedną wadę: ze względu na rodzaj podłączenia elektrycznego, gdy zepsuje się jedna z nich, nie działa także cała reszta.

Świece żarowe z czujnikiem ciśnienia: zaawansowana technologia

Świece żarowe z czujnikiem ciśnienia to zaawansowane rozwiązanie stosowane w nowoczesnych silnikach wysokoprężnych, które znacząco poprawiają wydajność i ekologię pracy jednostek napędowych. Łączą w sobie dwie kluczowe funkcje: podgrzewanie komory spalania w celu ułatwienia zimnego rozruchu oraz monitorowanie procesów spalania dzięki precyzyjnym pomiarom ciśnienia. Te zaawansowane urządzenia są istotnym elementem systemów sterowania silnikiem w dzisiejszych samochodach.

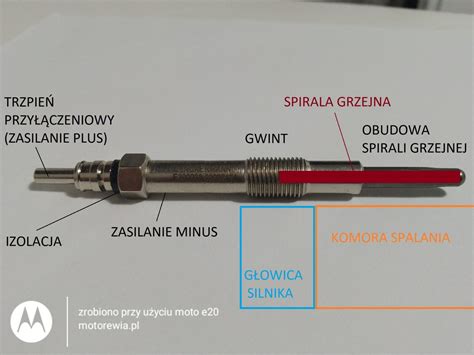

Budowa świecy żarowej z czujnikiem ciśnienia

Świeca żarowa z czujnikiem ciśnienia zbudowana jest z kilku kluczowych elementów, które umożliwiają pełnienie obu funkcji: grzania i pomiaru:

• Element grzewczy: Podstawowy element, który rozgrzewa powietrze w komorze spalania. Najczęściej wykonany z materiałów odpornych na wysokie temperatury, takich jak ceramika lub stal nierdzewna.
• Czujnik ciśnienia: Wbudowany wewnątrz świecy czujnik piezoelektryczny lub tensometryczny, który mierzy zmiany ciśnienia w czasie rzeczywistym.
• Obudowa: Wykonana z materiałów odpornych na korozję i wysokie temperatury, chroni wewnętrzne elementy przed uszkodzeniem.
• Złącze elektryczne: Pozwala na podłączenie świecy do systemu sterowania silnika (ECU). Dzięki temu dane są przesyłane w czasie rzeczywistym.

Dzięki kompaktowej budowie świece żarowe z czujnikiem ciśnienia mogą być montowane w miejsce tradycyjnych świec, co ułatwia ich zastosowanie w różnych modelach silników.

Działanie świecy żarowej z czujnikiem ciśnienia

Funkcja grzania

Tradycyjna rola świecy żarowej polega na podgrzewaniu powietrza w komorze spalania, aby ułatwić zapłon mieszanki paliwowo-powietrznej. Gdy kierowca włącza zapłon, element grzewczy w świecy szybko osiąga bardzo wysoką temperaturę - nawet 1000°C. Dzięki temu silnik diesel może uruchomić się sprawnie, nawet w bardzo niskich temperaturach, gdzie proces samozapłonu mógłby być utrudniony.

Funkcja monitorowania ciśnienia

Dodatkową funkcją świec żarowych wyposażonych w czujniki ciśnienia jest możliwość precyzyjnego pomiaru parametrów spalania. Oto jak działa ten proces:

• Pomiar w czasie rzeczywistym: Czujnik piezoelektryczny reaguje na zmiany ciśnienia w komorze spalania w każdym cyklu pracy silnika. Wytwarzane przez sprężanie i spalanie siły są rejestrowane przez czujnik jako dane cyfrowe.
• Przesyłanie danych do ECU: Informacje o ciśnieniu są przesyłane do sterownika silnika, który analizuje dane i porównuje je z zaprogramowanymi parametrami idealnego spalania.
• Korekta parametrów pracy silnika: Na podstawie zebranych informacji ECU może dostosować w czasie rzeczywistym takie parametry, jak dawka paliwa, czas wtrysku czy moment zapłonu. Dzięki temu silnik działa bardziej efektywnie i emituje mniej zanieczyszczeń.

Dlaczego stosuje się świece żarowe z czujnikiem ciśnienia?

Rozwój technologii świec żarowych z czujnikami ciśnienia wynika z coraz bardziej restrykcyjnych norm emisji spalin oraz potrzeby poprawy efektywności silników wysokoprężnych. Oto najważniejsze korzyści wynikające z ich stosowania:

Optymalizacja spalania

Dzięki monitorowaniu ciśnienia w komorze spalania możliwe jest precyzyjne dostosowanie parametrów pracy silnika do rzeczywistych warunków. To z kolei pozwala na:

• Zwiększenie wydajności: Spalanie odbywa się w najbardziej optymalnych warunkach, co przekłada się na lepsze osiągi silnika.
• Zmniejszenie zużycia paliwa: Silnik zużywa dokładnie tyle paliwa, ile jest potrzebne, minimalizując marnotrawstwo.

Redukcja emisji spalin

Precyzyjna kontrola procesu spalania pozwala ograniczyć emisję szkodliwych substancji, takich jak tlenki azotu (NOx) czy cząstki stałe (PM). Jest to szczególnie ważne w kontekście coraz bardziej rygorystycznych norm emisji, takich jak Euro 6.

Poprawa diagnostyki

Świece żarowe z czujnikami ciśnienia umożliwiają szybkie wykrywanie problemów w procesie spalania, takich jak niedokładny wtrysk paliwa czy nieszczelności w komorze spalania. Dzięki temu diagnostyka usterek staje się bardziej precyzyjna, a naprawy mogą być wykonywane szybciej i efektywniej. Technologię tę stosuje się w nowoczesnych pojazdach diesel klasy premium oraz w samochodach użytkowych spełniających normy Euro 6.

Wyzwania związane z użyciem świec żarowych z czujnikiem ciśnienia

Chociaż technologia ta przynosi wiele korzyści, istnieją również pewne wyzwania związane z jej stosowaniem:

• Koszty: Świece żarowe z czujnikami ciśnienia są bardziej zaawansowane technologicznie niż tradycyjne świece, co oznacza wyższy koszt produkcji i serwisowania.
• Kompatybilność: Nie wszystkie starsze modele silników mogą być dostosowane do użycia takich świec, co ogranicza ich uniwersalność.
• Złożoność diagnostyki: Chociaż technologia poprawia dokładność diagnostyki, wymaga również zaawansowanego sprzętu do analizy danych z ECU.

Awaria świecy żarowej: objawy i diagnostyka

Świece żarowe nie ulegają nagłemu uszkodzeniu, tylko stopniowo zużywają się w trakcie eksploatacji samochodu. Z tego powodu w pewnym momencie zaczynają wysyłać „sygnały”, że coś jest nie tak. Świece żarowe należy sprawdzać co 70 000-100 000 km, aby mieć większą pewność, że samochód uruchomi się w niskich temperaturach. Jeśli zimą musisz dwa razy grzać świece, żeby odpalić - to nie jest rozwiązanie, to sygnał, że coś zaczyna się kończyć. Jeśli jeździmy dłuższy czas z jedną niesprawną świecą, to w niedługim czasie padną pozostałe świece. Nawet, gdy uszkodzona jest tylko jedna świeca żarowa, i tak trzeba wymienić wszystkie.

Typowe objawy uszkodzenia świec żarowych

1. Zapalona lampka ostrzegawcza silnika: Lampka ostrzegawcza silnika na desce rozdzielczej jest często pierwszą wskazówką, że coś jest nie tak. Jeśli staje się ona stałym towarzyszem każdej podróży, należy udać się do autoryzowanego warsztatu w celu przeprowadzenia diagnostyki. Przyczyn zapalenia się lampki ostrzegawczej jest wiele, ale może to dotyczyć właśnie świec żarowych. W nowoczesnych ciągnikach spiralka często pełni rolę „posłańca złych wieści”. Kontrolka świec żarowych to dziś nie tylko informacja o podgrzewaniu. Jeśli kontrolka zachowuje się nietypowo (mruga w czasie jazdy lub nie gaśnie), ciągnik próbuje Ci powiedzieć, że wykrył błąd w systemie elektronicznym.
2. Trudny rozruch silnika: Trudny rozruch silnika jest najczęstszą informacją o tym, że doszło do uszkodzenia świec żarowych. W zimnych warunkach, bez prawidłowo działających świec żarowych, komora spalania może nie osiągnąć odpowiedniej temperatury do zapłonu paliwa i uruchomienia silnika. Jeśli nie występują problemy z paliwem lub akumulatorem, należy sprawdzić świece żarowe.
3. Nieprawidłowy zapłon silnika: Proces spalania w silnikach wysokoprężnych wymaga wysokiego stopnia sprężania, paliwa wtryskiwanego w odpowiednim czasie i w odpowiedniej ilości. Odpowiednią temperaturę spalania zapewniają ciśnienie sprężania i ciepło świec żarowych. Jeśli świece żarowe są niesprawne, wymagana temperatura nie zostanie osiągnięta.
4. Nierówna praca na biegu jałowym: Jeśli jedna lub więcej świec żarowych przepaliła się, jest zanieczyszczona węglem lub uszkodzona, wraz ze spadkiem temperatury silnik będzie coraz trudniej uruchomić, a po zapaleniu go przez kilka minut będzie pracował nierówno na biegu jałowym i wytwarzał biały dym.
5. Zmniejszona wydajność paliwa: Jeśli z powodu wadliwych świec żarowych nie zostanie osiągnięta wymagana temperatura, osiągi silnika ulegną osłabieniu, co będzie miało negatywny wpływ na zużycie paliwa przez pojazd.
6. Biały dym: Biały dym pojawia się zwykle, gdy nie ma wystarczającej ilości ciepła do spalenia paliwa. Niespalone cząsteczki paliwa wydostają się z rury wydechowej w postaci dymu i przy okazji wydzielają smród. Nie jest niczym niezwykłym, że biały dym wydobywa się z rury wydechowej w niskich temperaturach, dopóki silnik się nie rozgrzeje. Uszkodzone świece żarowe lub wadliwy moduł sterowania świecami żarowymi mogą być przyczyną białego dymu przy rozruchu silnika.
7. Czarny dym: Czarny dym jest spowodowany brakiem równowagi w proporcji paliwo-powietrze i oznacza za dużą ilość paliwa przy niewystarczającej ilości powietrza. Niesprawne świece żarowe mogą zakłócać delikatny proces spalania w silniku wysokoprężnym, co z kolei może powodować wydzielanie przez silnik czarnego dymu z rury wydechowej. Jest to sygnał ostrzegawczy, że coś jest nie tak albo ze świecami żarowymi, albo z innymi ważnymi elementami procesu spalania.

Jak sprawdzić świece żarowe?

Próbnik z żarówką

Najłatwiejszym sposobem na sprawdzenie świec żarowych jest użycie prostego próbnika z żarówką. Jeden jego koniec należy podłączyć do dodatniego bieguna akumulatora, natomiast drugi - do świecy. Gdy świeca działa prawidłowo, lampka się zaświeci. Gdy nie - pozostanie zgaszona. Trzeba jednak pamiętać, że stosując tę metodę do świec niskonapięciowych można je uszkodzić.

Użycie multimetru

Konieczne będzie sprawdzenie natężenia prądu i oporu, ale nie trzeba sprawdzać każdego z nich osobno. Jak to zrobić:

1. Użyj pokrętła na środku do regulacji ustawień i upewnij się, że jest ono ustawione prawidłowo. Zidentyfikuj wartość rezystancji multimetru i skrzyżuj dwa przewody na każdym z nich, a następnie zanotuj wynik. W przypadku multimetru cyfrowego odczyty są wyświetlane na ekranie. Odejmij tę wartość od odczytu świec żarowych.
2. Następnie sprawdź napięcie akumulatora, ustawiając multimetr w trybie odczytu woltów. Podłącz przewód ujemny do ujemnego bieguna akumulatora, a przewód dodatni do bieguna dodatniego. Odczyt powinien wynosić 12,5 V, gdy samochód nie pracuje i około 13 V, gdy silnik jest uruchomiony.
3. Znajdź świece żarowe i zdejmij ich zaślepki lub złącza, aby podłączyć je do zacisków multimetru. Podczas tej czynności należy sprawdzić, czy złącze i styki są czyste i nie mają śladów rdzy lub korozji. Jeśli są, należy je wyczyścić.
4. Podłącz przewód ujemny multimetru do punktu uziemienia pod maską. Podłącz dodatni przewód multimetru do górnej części świecy żarowej i oceń odczyt.

Oporność świecy powinna wynosić od 0,6 do 2 omów. Od wartości rezystancji świecy żarowej należy odjąć wartość rezystancji multimetru, aby uzyskać rzeczywisty odczyt dla świecy. Wszystkie świece żarowe w silniku powinny mieć podobne odczyty - jeśli jedna ma wyższą rezystancję niż pozostałe, może to mieć wpływ na pracę silnika, nawet gdy sama świeca jest sprawna. Jeśli do świec żarowych nie jest doprowadzone odpowiednie napięcie, nie będą one działać prawidłowo.

Sprawdzenie świec wyjętych z silnika

Skorzystaj z instrukcji obsługi pojazdu, aby zlokalizować świece żarowe i dowiedzieć się, jak najlepiej je wykręcić. Ustaw multimetr na zakres od 200 do 1000 omów. Jeśli świeca żarowa jest uszkodzona, pomiar będzie zbyt wysoki w stosunku do ustawienia multimetru. Następnie należy znaleźć wartość rezystancji multimetru i skrzyżować jego dwa przewody, zapisać wynik, a potem odjąć tę wartość od odczytu świecy żarowej. Przyłóż ujemny przewód multimetru do nakrętki świecy żarowej, ale nie umieszczaj go wyżej niż nakrętka. Zdejmij nakrętkę ze świecy żarowej i przyłóż przewód dodatni do końcówki. Ponownie odejmij wartość rezystancji multimetru od wartości rezystancji świecy żarowej i określ różnicę między tymi wartościami. Jeśli świece żarowe nie mają podobnych odczytów, to niektóre z nich są uszkodzone i należy wymienić je wszystkie. Wystarczy też zdjąć przewód i zmierzyć omomierzem rezystancję, sprawne mają ok. 1-1,2 ohma.

Sprawdzanie przy pomocy prostownika

Wyjmij świece żarowe z silnika i podłącz do prostownika o natężeniu 10-12 A. Jeśli odczyt nie mieści się w tym zakresie, nie zapewni wystarczającego ciepła do prawidłowego przetestowania świec żarowych. Umieść ujemny przewód ładowarki na korpusie świecy, a dodatni przewód ładowarki na końcówce świecy. Jeśli okaże się, że świeca nie żarzy się zbyt szybko, oznacza to, że jest uszkodzona.
