Szkło Wodowskazowe i Beczkowozy: Kompleksowy Przewodnik

W dzisiejszych czasach zarówno kontrola poziomu cieczy w maszynach przemysłowych, jak i transport płynnych substancji odgrywają kluczową rolę w wielu sektorach gospodarki. Niniejsza artykuł przedstawia szczegółowe informacje na temat szkieł wodowskazowych, ich zastosowań oraz budowy i działania beczkowozów asenizacyjnych.

Szkła Wodowskazowe: Rodzaje, Działanie i Zastosowanie

Szkła wodowskazowe, znane również jako szkła płynowskazowe, są niezbędnym elementem w systemach monitorowania poziomu cieczy. Ich rola nie ogranicza się jedynie do wskazania stanu medium - stanowią również istotny składnik bezpieczeństwa procesowego, pozwalając szybko zidentyfikować wszelkie nieprawidłowości.

Historia i Przepisy dotyczące Wodowskazów

Przyrządy wodowskazowe służą do kontroli poziomu wody w kotle, co ma kluczowe znaczenie dla bezpieczeństwa obsługi parowozu. Przepisy kotłowe stanowią, że poziom wody ponad podniebieniem nie powinien być niższy niż 10 cm, gdyż w przeciwnym wypadku mogłoby dojść do nadmiernego rozgrzania ścian paleniska, skutkiem czego może być ich wydęcie lub nawet eksplozja kotła. Na każdym parowozie powinny być dwa urządzenia wskazujące poziom wody, działające niezależnie od siebie.

Rodzaje Przyrządów Wodowskazowych

Zasadniczo stosowane są dwa rodzaje takich przyrządów: kurki probiercze oraz wodowskaz. Z reguły stosuje się zestaw trzech kurków probierczych, umieszczonych na różnej wysokości, w taki sposób, że najniższy z nich znajduje się na wysokości najniższego dopuszczalnego poziomu wody w kotle. Jeśli zostanie otwarty, zawsze powinna z niego wypływać woda. Kurki probiercze okazały się niezbyt praktycznym przyrządem wskazującym poziom wody, ponieważ na skutek częstego otwierania tracą szczelność i wówczas wypływa z nich zarówno woda, jak i para.

Budowa i Działanie Typowego Wodowskazu

Aby uniknąć problemów powstających przy stosowaniu kurków probierczych, na wielu parowozach stosuje się dwa wodowskazy, działające niezależnie od siebie. Typowy wodowskaz składa się z rurki szklanej (szkła wodowskazowego) połączonej od góry z przestrzenią parową kotła, a od dołu z przestrzenią wodną. Zarówno górne, jak i dolne połączenie jest zaopatrzone w kurek odcinający, umożliwiający odcięcie wodowskazu, np. w przypadku stłuczenia szkła.

We wnętrzu kurków odcinających umieszczone są kulki, które w przypadku stłuczenia szkła pod wpływem ciśnienia pary zatykają kurek. Ponadto wodowskaz posiada również kurek umożliwiający przedmuchanie szkła oraz jego połączeń z kotłem. Na ścianie stojaka za wodowskazem umieszcza się tabliczkę malowaną w białe i czarne pasy, na których wyraźniej widać poziom wody w szkle, dzięki temu, że paski widziane poprzez słup wody wydają się być ukośne w odwrotną stronę niż widziane bezpośrednio. Na tabliczce tej jest również oznaczony najniższy dopuszczalny poziom wody (NPW).

W położeniu otwartym (A) rączki kurków skierowane są w dół, a kulki leżą na dole. W przypadku uszkodzenia szkła, strumień wypływającej pary porywa kulkę, przesuwa ją do otworu kurka, tym samym go zamykając. Jeśli rączki kurków ustawimy poziomo (B), wówczas kurki są zamknięte, a wodowskaz jest odcięty od kotła, i wówczas, jeśli zachodzi konieczność, można wymienić szkło wodowskazowe. Ustawienie rączek kurków w górę (C) powoduje ułożenie kulek w takim punkcie, że ani woda, ani para nie mogą ich porwać, co umożliwia przedmuchanie wodowskazu.

Prawidłowe i Błędne Wskazania Wodowskazu

Wodowskaz działa poprawnie wówczas, gdy otwarte są oba połączenia z kotłem. Jeśli zamkniemy górne połączenie, ciśnienie pary naciskając na powierzchnię wody w kotle spowoduje wypełnienie szkła wodowskazu wodą. Jeśli natomiast zamkniemy dolne połączenie, poziom wody w szkle nie będzie się zmieniał. Błędne wskazania wodowskazu może spowodować również niecałkowite otwarcie obu połączeń, a zwłaszcza górnego. Nieco zawyżony poziom wody wodowskaz pokazuje również podczas otwarcia przepustnicy.

Wodowskazy Klingera i Szkła Płynowskazowe dla Przemysłu

Oprócz opisanych wyżej wodowskazów, na niektórych parowozach stosowane są wodowskazy Klingera, różniące się nieznacznie budową. W tych wodowskazach rurka szklana zastąpiona jest metalową, przechodzącą w swojej środkowej części w podłużną, otwartą z przodu komorę, w której umieszczone jest szkło żłobkowane.

Na rynku dostępne są również specjalistyczne szkła wodowskazowe dla przemysłu, w tym renomowanych producentów, m.in. Klinger oraz Maxos. Oferowane są różne typy szkieł płynowskazowych, niezbędnych w systemach monitorowania poziomu cieczy w instalacjach przemysłowych:

• Szkła wodowskazowe gładkie - idealne do zastosowań, w których wymagany jest precyzyjny odczyt oraz bezpośredni wgląd w medium (barwę, klarowność, zanieczyszczenia). Stosowane w przemyśle spożywczym, chemicznym i farmaceutycznym.
• Szkła wodowskazowe refleksyjne (ryflowane) - posiadają jednostronne rowkowanie, dzięki czemu światło odbija się wyłącznie od pustych przestrzeni, a miejsca wypełnione cieczą pozostają ciemniejsze. Pozwala to szybko i jednoznacznie ocenić poziom cieczy nawet przy słabym oświetleniu.
• Szkła wodowskazowe cylindryczne - pozwalają na pełny, 360-stopniowy wgląd w ciecz. Charakteryzują się wyjątkową odpornością na wysokie ciśnienie i temperaturę oraz na działanie substancji chemicznie agresywnych.

W ofercie firm specjalizujących się w dostarczaniu szkieł wodowskazowych dla przemysłu, takich jak Witech Polska, dostępne są również szkła płynowskazowe w wymiarach niestandardowych - zarówno pod względem długości, grubości, jak i kształtu. Wybór odpowiedniego typu szkła płynowskazowego przekłada się na bezpieczeństwo i ciągłość pracy instalacji. Są one wykorzystywane w wielu gałęziach przemysłu, w tym chemicznym i petrochemicznym, energetycznym i ciepłowniczym, spożywczym oraz w sektorze wodociągowym i gospodarki odpadami.

Beczkowóz: Budowa, Działanie i Zastosowanie

Beczkowozy, znane również jako wozy asenizacyjne, mają długą historię i współcześnie kojarzą się przede wszystkim z transportem i rozlewaniem gnojowicy, gnojówki lub innych płynnych substancji na pola, a także z opróżnianiem szamb. Ich budowa i działanie uległy wielu metamorfozom, a na rynku dostępna jest ogromna różnorodność modeli z różnymi parametrami i akcesoriami.

Budowa Beczkowozu

Podstawowo beczkowóz składa się z kilku kluczowych elementów: beczki, mechanizmu napełniania, ramy, układu jezdnego i ogumienia.

Beczka

W przypadku beczek najpopularniejsze są zbiorniki stalowe ze względu na ich wytrzymałość. Im grubsza blacha ścian zbiornika, tym większa odporność na odkształcenia i uszkodzenia mechaniczne. Minusem beczek stalowych jest ich waga, która wymaga większej mocy ciągnika, oraz konieczność zabezpieczenia przed korozją (najlepiej przez cynkowanie). Alternatywą są beczki z tworzywa sztucznego, które są lżejsze (nawet o 20-30%), co pozwala na wykorzystanie ciągnika o mniejszej mocy. Ich wadą jest mniejsza odporność na uszkodzenia mechaniczne, choć nowoczesne technologie znacznie zwiększyły ich trwałość. Większość beczek z tworzywa nie stosuje kompresorów ze względu na negatywny wpływ pod- i nadciśnienia.

Ważną cechą charakteryzującą budowę wozu asenizacyjnego są materiały zastosowane do budowy beczki: tworzywo sztuczne, stal malowana lub cynkowana ogniowo. Ostatni sposób jest obecnie najbardziej rozpowszechniony (np. Joskin Modulo 2 12000, Pichon 12400). Beczki wykonane z tworzyw sztucznych są znacznie mniej rozpoznawalne, ale ich popularność rośnie (Rekordia GFK 31000l, Bauer 18000 l, Zunchammer 12500l). Ich zaletą jest przede wszystkim mniejsza masa, wadą jednak podatność zbiorników na uszkodzenia mechaniczne.

Wybierając wóz asenizacyjny, warto też zwrócić uwagę na sposób osadzenia wewnętrznych grodzi beczki (falochrony). Najlepiej, jeśli producent wspawuje je w przekrój beczki, a dopiero potem następuje proces cynkowania, co gwarantuje dokładne pokrycie wszystkich krawędzi. Grubość ścianek jest gwarancją sztywności konstrukcji.

Mechanizm Napełniania

Istnieją cztery rodzaje beczkowozów pod względem napełniania zbiorników:

1. Zalewany za pomocą zewnętrznego układu.
2. Napełniany pompą próżniową (kompresorem) - najpopularniejszy w Polsce. Kompresor odpowiada zarówno za napełnianie, jak i opróżnianie zbiornika, wytwarzając pod- lub nadciśnienie. Zaletą jest przystępna cena, wadami zaś gorsze pobieranie cieczy ze zbiorników głębszych niż 2 metry (co zwiększa czas napełniania, ryzyko przegrzania i pienienie cieczy). Te problemy można częściowo rozwiązać poprzez zastosowanie dodatkowego akceleratora.
3. Napełniany pompą przepływową - potrafi wytworzyć w rurze ciśnienie nawet 10 razy większe niż pompa próżniowa, co pozwala na pompowanie cieczy z głębokości poniżej 5 metrów w krótszym czasie. Umożliwia wydajniejsze tłoczenie z beczki i współpracę z szerokimi aplikatorami, mniej pieni ciecz, napełniając zbiornik nawet w 100%. Wadami są wyższa cena (od 20 do 70 tys. złotych drożej) i szybsze zużycie z powodu bezpośredniego kontaktu z cieczą.
4. Kombinacja układów pompy próżniowej i przepływowej (rzadziej).

Wóz asenizacyjny o napełnianiu próżniowym (podciśnieniowym) kompresor jest odpowiedni dla zbiornika położonego na ponad poziom gruntu i do 2m głębokości. Dlaczego do 2m? Wraz ze wzrostem głębokości zasysania spada prędkość napełniania beczki, w wyniku tego pojawia się efekt pienienia się gnojowicy. Poziom zapełnienia każdy użytkownik może kontrolować za pomocą wskaźnika wizualnego, wizjera, ewentualnie wskazówki. Co ważne, długotrwała praca kompresora może spowodować przekroczenie maksymalnej temperatury urządzenia, podanej przez producenta, a to niestety blisko już do przegrzania lub awarii.

W przypadku zbiorników znajdujących się na większej głębokości stosowane są wozy z pompą przepływową, np. Rekordia PW1800 lub Joskin 10000MEB. Pompy przepływowe charakteryzują się wyższym poziomem podciśnienia ssania niż pompy próżniowe. Wydajność pomp próżniowych można zwiększyć poprzez zastosowanie akceleratora (przyspieszacza). Warto pamiętać, że na czas napełniania beczki ogromny wpływ ma także średnica węża ssawnego.

Rama

Nie każdy wóz asenizacyjny posiada ramę. Istnieją również takie z konstrukcją samonośną, ale dotyczy to głównie małych rozmiarów zbiornika (np. beczkowóz 3000l lub beczkowóz 4000l). Większe urządzenia zwykle posiadają konstrukcję ramową, najczęściej częściową (np. przyspawane profile zamknięte lub kątowniki). Taka konstrukcja wzmacnia beczkowóz, ale nie nadaje się do pracy z aplikatorami zawieszanymi. Tylko pełna rama daje taką możliwość, a ponadto cechuje się większym bezpieczeństwem i stabilnością zbiornika, umożliwiając jazdę z większą prędkością bez ryzyka.

Układ jezdny i ogumienie

Układ jezdny pełni bardzo ważną rolę w beczkowozie. W najtańszych i najmniejszych maszynach zwykle posiada jedną, sztywną oś. W nieco większych wozach (np. beczkowóz 10000l) spotkasz się z zawieszeniem tandemowym, które dodatkowo posiada (zazwyczaj) resory paraboliczne. W największych zbiornikach oferta układu jezdnego jest obszerna - beczkowozy są dostępne w wersji dwu-, trzy-, a nawet czteroosiowej. Resory są dostępne w technologii parabolicznej, hydraulicznej i pneumatycznej. Dwa ostatnie cechują się największą zdolnością do tłumienia drgań, dzięki czemu pozwalają na szybszy transport. Ponadto standardem przy większej ilości osi jest układ skrętny, który ułatwia manewrowanie i ogranicza zużycie tylnych opon. Zwróć także uwagę na możliwość przestawienia układu jezdnego na ramie, co pozwala dobrać odpowiedni nacisk na zaczep, wpływając na stabilność, dociążenie i trakcję ciągnika.

Jeśli chodzi o opony, najważniejsza jest ich wielkość i średnica. Im większe opony, tym mniej mocy potrzebuje ciągnik, aby skutecznie wieźć beczkowóz, co ma szczególnie znaczenie w gospodarstwach rolnych. Zastosowanie dużych i szerokich kół poprawia właściwości trakcyjne, co dalej skutkuje spadkiem zapotrzebowania na moc. Wóz jest lżejszy w uciągu, dzięki czemu można wykorzystać mniejszy ciągnik, w przeciwieństwie do małych i wąskich kół.

Zastosowanie Beczkowozów

Beczkowozy służyły człowiekowi w wielu działalnościach, a dziś wciąż pełnią bardzo ważną rolę, mimo że w niektórych miejscach zostały wyparte przez bardziej wydajne technologie.

Beczkowóz do szamba

W gospodarstwach domowych, które nie mają dostępu do kanalizacji, wyspecjalizowane wozy asenizacyjne, popularnie nazywane "szambowozami", służą do opróżniania szamb.

Beczkowóz asenizacyjny dla gospodarstwa rolnego

W rolnictwie beczkowozy pełnią kluczową rolę w transporcie i rozrzucaniu gnojówki na polach, nawożąc i użyźniając grunt. W zależności od rodzaju wozu asenizacyjnego, gnojowica może być wprowadzana bezpośrednio w głąb gleby (agregat) lub dystrybuowana na odległość nawet kilkunastu metrów (urządzenia rozbryzgowe). Niektórzy rolnicy wykorzystują beczkowozy jako mobilne poidło dla bydła na pastwisku.

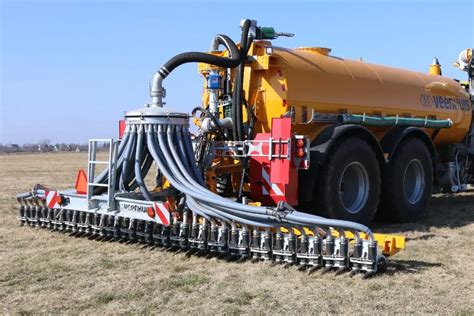

Bardzo duże znaczenie dla zachowania cennych składników w gnojowicy ma sposób jej aplikowania. W tym zakresie wyróżniamy dwie podstawowe technologie - doglebową oraz nadglebową. W przypadku tej pierwszej, w zależności od rodzaju układu rozlewającego, straty azotu mogą sięgać od 30 do 50 proc. Kluczowe jest zatem, aby gnojowica opadając na ziemię, miała do pokonania jak najkrótszą drogę i jak najmniejszy kontakt z powietrzem. Największe straty w zawartości azotu dotyczą montowanych do niedawna w wielu beczkach tzw. miotaczy gnojowicy. Wielu producentów przewiduje również montaż do swoich wozów mieszadeł, które zapewniają ciągły obieg gnojowicy w zbiorniku. Takie rozwiązanie zapewnia możliwość lepszego wymieszania cieczy i jej dodatkowego rozdrobnienia.

Beczkowóz do transportu wody pitnej

Beczkowozy dostarczały wodę pitną do dużych miast przed powstaniem systemów wodociągowych. Dziś wciąż pełnią tę funkcję w sytuacjach kryzysowych, np. po powodziach.

Beczkowóz do gaszenia pożarów

W przeszłości beczkowozy konne były stałym wyposażeniem strażaków. Dziś rzadko, ale wciąż bywają wykorzystywane do dogaszania ognia (np. na polu lub w lesie).

Akcesoria do Beczkowozu

Oprócz podstawowych elementów beczkowozu, istnieją również akcesoria, które pełnią istotną rolę w jego sprawnym działaniu.

Wąż do beczkowozu

Węże asenizacyjne do beczkowozów/szamba służą do tłoczenia różnych cieczy, dlatego powinny być odporne na substancje chemiczne i fekalia. Producenci zwykle wykonują je z PVC lub gumy, przy czym węże PVC są popularniejsze ze względu na mniejszą wagę. Istotne parametry to elastyczność i grubość ścianki, które zwiększają wytrzymałość i giętkość. W niskich temperaturach PVC traci plastyczność, dlatego dla zachowania elastyczności w zimie zaleca się materiał z domieszką kauczuku. Wąż powinien mieć wysoką odporność na podciśnienie, aby nie załamał się do wewnątrz. Długość i struktura (gładka lub falowana) zależą od indywidualnych potrzeb.

Zawór do beczkowozu

Wydajna i bezpieczna praca wozów asenizacyjnych wymaga odpowiednich zabezpieczeń, do których zaliczają się zawory. Dzielimy je na trzy rodzaje:

• Podciśnieniowe - zapobiegają zassaniu (zapadnięciu się zbiornika do wewnątrz).
• Nadciśnieniowe - chronią beczkę przed pojawieniem się zbyt wysokiego ciśnienia.
• Odcinające/syfonowe - zmniejszają ryzyko przelania pompy.

Przy wyborze zaworów pod- i nadciśnieniowych ważne są średnica (najczęściej w calach), zakres wysokości ciśnienia (w barach) oraz wymiary zaworu. W przypadku zaworu odcinającego liczy się przede wszystkim średnica. Wszystkie zawory powinny być wykonane z wytrzymałych i odpornych na korozję materiałów, aby zapewnić bezpieczeństwo użytkowania beczkowozu.

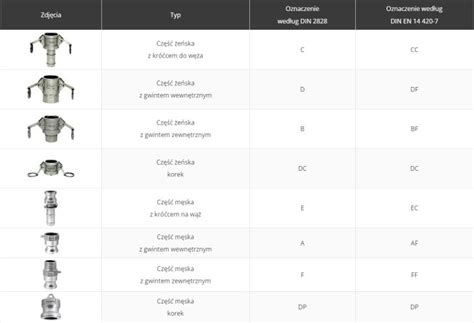

Złącze do beczkowozu

Złącza do beczkowozu dzielą się na męskie i żeńskie, a także na te, które trafiają do węża, oraz te będące na stałe przykręcone do wozu asenizacyjnego. Na rynku dostępne są zarówno proste złącza, jak i wyprofilowane pod różnymi kątami (np. 45 lub 90 stopni), a także wersje służące do rozpylania. Przy doborze złączy kieruj się przede wszystkim rozmiarem węża oraz metodą mocowania do zbiornika (gwint lub otwory na śruby). Standardowym materiałem wykonania jest stal, która powinna być zabezpieczona przed korozją (np. poprzez ocynkowanie). Rzadziej pojawiają się złącza z tworzywa sztucznego.

W beczkowozach często stosuje się następujące typy złączy:

• Złącza STORZ - Symetryczne złącza, które uzyskują szczelność już przy 1/4 obrotu, co ułatwia ich szybkie i łatwe łączenie. Często stosowane w branży przeciwpożarowej oraz w systemach wodociągowych i kanalizacyjnych ze względu na ich wytrzymałość i prostotę użytkowania.
• Złącza BAUER - Charakteryzują się specjalnym mechanizmem dźwigniowym od strony kulistego wtyku, który zapewnia szczelne połączenie. Popularne w rolnictwie oraz w przemyśle, gdzie wymagane jest szybkie i niezawodne łączenie węży do transportu wody, gnojowicy lub innych płynnych materiałów. Można je też łączyć pod kątem (do 30°).
• Złącza PERROT - Kolejne złącza dźwigniowe, które oferują wysoką szczelność i wytrzymałość. Często znajdują zastosowanie w sytuacjach wymagających bardzo wysokiej odporności na ciśnienie i działanie chemikaliów.

Krótka historia beczkowozów

Beczkowozy mają długą historię. Ponad sto lat temu były nieodzownym narzędziem dla wielkich miast, ponieważ dostarczały im wodę (wtedy jeszcze na wozach konnych). Od tamtego czasu przeszły wiele metamorfoz, zaś dzisiaj z tą nazwą kojarzą nam się przede wszystkim wozy asenizacyjne, najczęściej stosowane przez rolników i do wywozu szamba. Beczkowozy wciąż pełnią bardzo ważną rolę w gospodarstwach rolnych i przy opróżnianiu szamb, choć z niektórych miejsc zostały wyparte przez bardziej wydajne technologie.

Wskazówki przy wyborze i eksploatacji beczkowozu

Wybór odpowiedniego beczkowozu powinien uwzględniać charakterystykę gospodarstwa, np. głębokość zbiornika gnojowicy, co wpływa na zastosowanie odpowiedniego kompresora próżniowego lub przepływowego. Warto również zwrócić uwagę na dostępność części zamiennych, jakość wykonania beczki, rodzaje aplikatorów, pomp, podwozia i sprzęgu, technologię napełniania oraz cenę. Koszty eksploatacji obejmują paliwo, konserwację i potencjalne naprawy.

Procedura zakupu lub wynajmu beczkowozu:

1. Określenie wymagań - Należy dokładnie określić, jakie są wymagania dotyczące pojemności, typu pompy oraz dodatkowego wyposażenia beczkowozu.
2. Wybór dostawcy - Warto sprawdzić oferty różnych dostawców i producentów beczkowozów, korzystając z lokalnych dealerów, stron internetowych czy specjalistycznych firm zajmujących się sprzedażą i wynajmem maszyn rolniczych.
3. Złożenie zapytania ofertowego - Po wyborze kilku potencjalnych dostawców, należy złożyć zapytania ofertowe, aby uzyskać szczegółowe informacje o dostępnych modelach, cenach oraz warunkach wynajmu.
4. Negocjacje i finalizacja umowy - Po otrzymaniu i porównaniu ofert, można przystąpić do negocjacji warunków wynajmu. Ważne jest, aby wszystkie ustalenia były jasno określone w umowie.
5. Dostawa i odbiór - Po finalizacji umowy firma zorganizuje dostawę beczkowozu do miejsca docelowego.

Rodzaje i wymiary szkieł do beczkowozów

Dla beczkowozów stosuje się szkła przeznaczone do kontroli poziomu substancji płynnych, w tym nieczystości i ścieków zawierających części stałe. Polecane są średnice rur 75 mm ze ścianką 5 mm lub 90 mm ze ścianką 9 mm, przy czym druga wersja jest bardziej odporna mechanicznie. Do rur polecane są złącza z polipropylenu z gwintami, charakteryzujące się wysoką odpornością chemiczną i termiczną (do 120°C). Do montażu do dennicy zbiornika niezbędne jest zastosowanie śrubunków, O-ringu wykonanego z kauczuku NBR (możliwość innego materiału, np. kauczuku fluorowego o wysokiej odporności chemicznej) oraz pierścienia zaciskowego POM. Do dużych złączy dodatkowo oferowany jest klucz.

Należy pamiętać, że rury ze złączami z tworzywa nie są przeznaczone do pracy pod zwiększonym ciśnieniem.
